雷达图的一种实现！ Cocos Creator ！

某厂面试归来，发现自己落伍了！>>>

支持定义任意多个属性值，简单好用！文章底部获取完整代码！

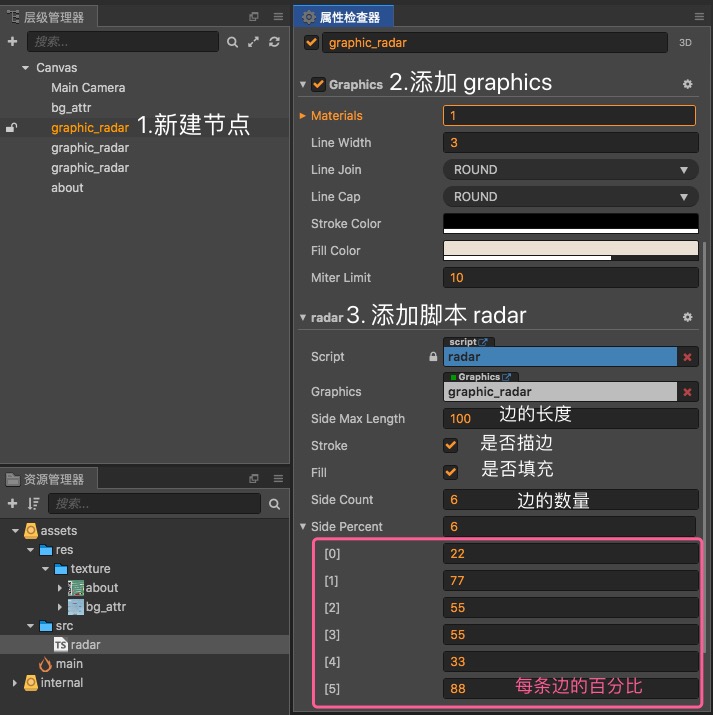

如何使用

新建一个节点
为节点添加graphics组件
添加用户脚本radar
调整对应参数

实现原理

需求可以转化成如何画一个有特点的多边形。

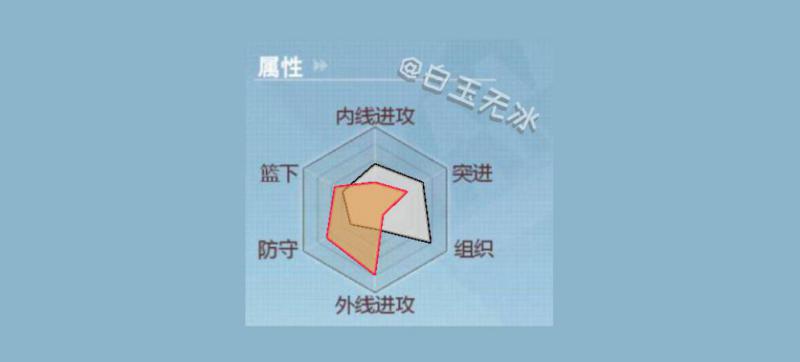

先观察一下，雷达图的每个属性有什么特点。

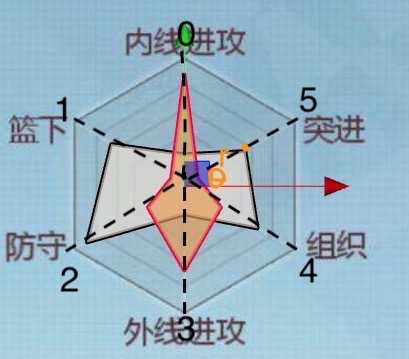

可以看到每个属性值，都是在固定虚线上移动。

而且每条线的夹角都是一样的。这个夹角就是 360度除以总共属性数量。

const radians_per = Math.PI * 2 / this.side_count;

所以我们可以按照属性次序确定与x轴的夹角。如果我们把第一个属性值放在y轴，那么初始角度为 90。

// 初始边放在y轴，多90度
const radians = side_i * radians_per + Math.PI / 2;

虚线的长度可以由总长度和需要的百分比求出。

const side_length = this.side_max_length * percent;

接着根据极坐标到直角坐标系的转换，就能求出该属性的坐标。

// 坐标计算 x = r * cos   y = r * sin
const posX = side_length * Math.cos(radians);
const posY = side_length * Math.sin(radians);

最后将所有的点连起来，完成雷达图的绘制。完整的绘制代码如下。

this.graphics.clear();
// 每个夹角
const radians_per = Math.PI * 2 / this.side_count;
for (let side_i = 0; side_i < this.side_count; side_i++) {
    const percent = (this.side_percent[side_i] || 0) / 100;
    // 每个边的长度
    const side_length = this.side_max_length * percent;
    // 初始边放在y轴，多90度
    const radians = side_i * radians_per + Math.PI / 2;
    // 坐标计算 x = r * cos   y = r * sin
    const posX = side_length * Math.cos(radians);
    const posY = side_length * Math.sin(radians);
    if (side_i === 0) {
        this.graphics.moveTo(posX, posY);
    } else {
        this.graphics.lineTo(posX, posY);
    }
}
this.graphics.close();
this.graphics.stroke();
this.graphics.fill();

以上为白玉无冰使用 Cocos Creator v2.2.2 开发"雷达图"的技术分享。更多精彩欢迎关注wx公中号【白玉无冰】！如果这篇对你有点帮助，欢迎分享给身边的朋友。

完整代码
