很多同学提问到锁存器的相关问题，说明大家对这方面知识还不是很了解，今天我们就来探讨一下。
上图是两个没有else的代码，其等效于下图的代码。
也就是说，当if条件里面没有写else时，默认是表示“保持不变”的意思。
接下来，我们来讨论一下，硬件中是如何实现“保持不变”的。

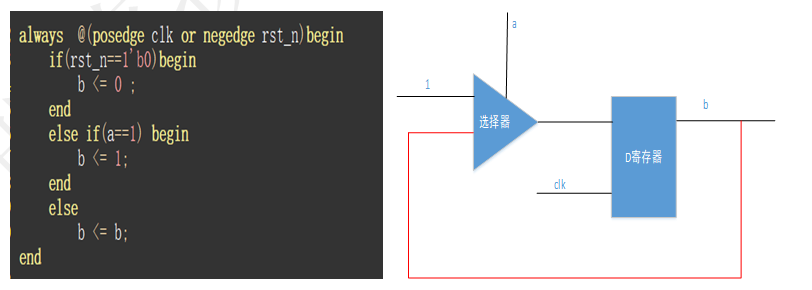

左边是时序时序逻辑的代码，右边是该代码所对应的硬件电路。特别注意图中红色的那个线，那个就是保持不变的“反馈”。由图中可以看出，当时钟上升沿的时候，当选择器的结果赋值给信号b；非上升沿的时候，b一直保持不变，因此红色线在此期间也是保持不变的。当a为0的时候，选择器选择当前b的结果，然后在下一个时钟上升沿赋给信号b。
由引可见，实现“保持不变”的关键在于D寄存器。
众所周知，组合逻辑代码是没有D寄存器的，那么它又是如何实现保持不变呢？这个就会用到锁存器了。
上图是组合逻辑代码，及其对应电路。为了让信号b保持不变，就要用到一个叫“锁存器”的器件。当a为1时，b就会等于1；当a为0时，b会保持不变。
关于锁存器的危害，可以参考MDY的“大串讲”视频，总之我们知道锁存器是不好东西的，尽量不要有锁存器，也就是说组合逻辑里，要让“if else”条件补全。
常见问题
问1：是不是所有的代码，if else都需要补全呢？
答：如前面所讨论的，对于时序逻辑可以由D寄存器实现“保持不变”，所以时序逻辑是不需要补全的，只有组合逻辑才需要。
问2：是不是只要组合逻辑的if else补充了，就不会生成锁存器了？
答：不一定。这里的关键在于“保持不变”，千万不要从“代码层次”来理解，而应该从“功能的层次”来理解，要找准到底有没有“保持不变”。例如，下面的代码，虽然else写上去了，但写不写else都是让b保持不变。所以这仍然会综合出锁存器。
问3：是不是组合逻辑不写else，就一定会生成锁存器？

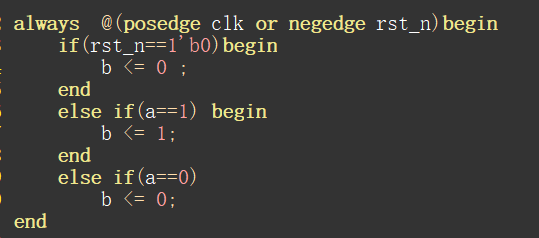

答：不一定。这里仍然要从是否包括“保持不变”这个功能来分析。如下面代码，假设a是1比特信号，其值只有0和1。那么已经涵盖了所有情况，再不会有其他情况，所以不会出现保持不变的情形，这个时候也不会生成锁存器。
问4：case不写default，是否会生成锁存器？
答：case不写default，相当于if 条件不写else，其情况分析跟前面3个问题一样，关键在于有没有“保持不变”的功能。
问5：功能上，我一定要实现“组合逻辑的保持不变”功能，该如何做？
答：通常来说，所谓“组合逻辑的保持不变”，是指“该段代码”是组合逻辑写的，但需要与前一个时钟的值保持不变，如下代码，这种需求是很正常的。

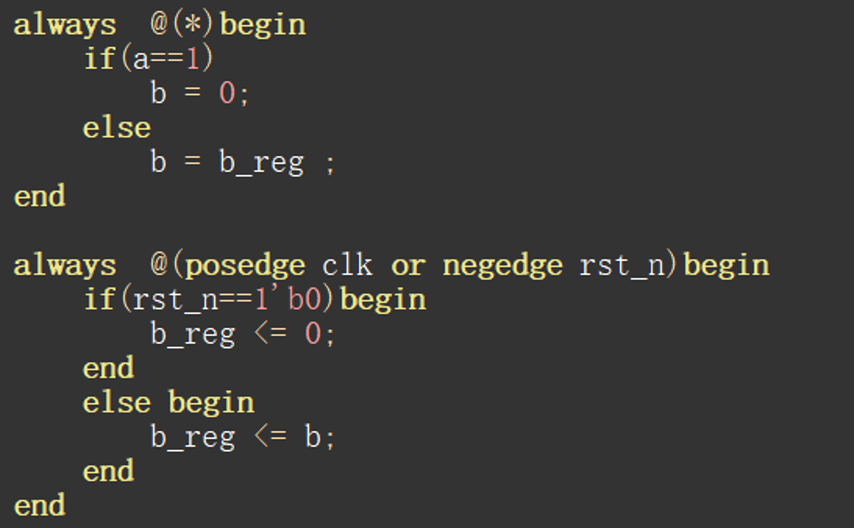

解决方法，仍然是靠D触发器来实现“保持不变”的功能。只不过是把一个时序逻辑的ALWAYS写法，换成组合逻辑+时钟逻辑的写法而已，代码如下。
问6：问题5的扩展，我就是要实现组合逻辑的保持，并且小于一个时钟周期的。
答：不正常需求，FPGA不会这么设计的。
