FPGA开发（四） PLL实验

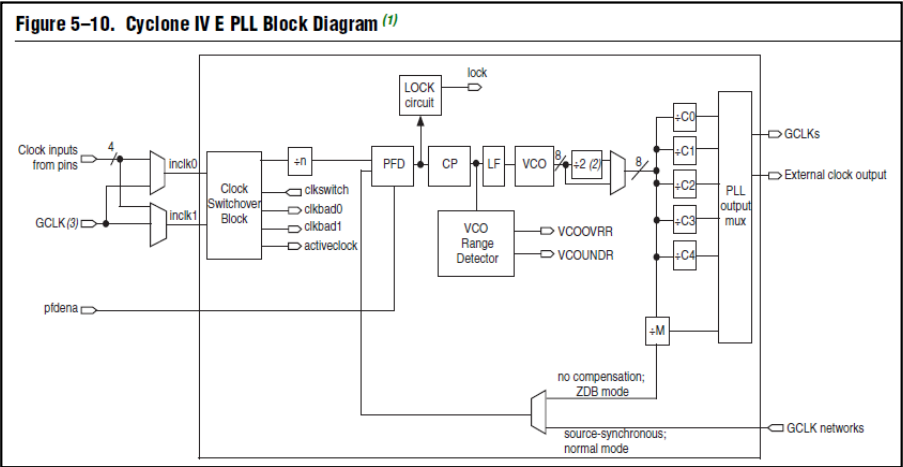

        本次我们来学习FPGA的PLL，PLL(Phase Locked Loop)俗称锁相环，在很多的单片机中都有，它主要的目的是为了实现倍频和分频，因为我们系统运行的主频率是固定的，如果我们需要其他的频率，那么就需要超频或者降频，此时就需要锁相环实现。              FPGA的PLL是一个硬件模块，是十分重要的资源。本次博主使用的cyclone IV有四个PLL，为外部的端口提供高速的通信时钟。从数据手册中得到PLL的原理图如下

         从上图可以看出，每一个PLL可以输出5路信号，信号的频率取决于C0~C5改变取值即可实现输出频率的改变。本次实验实现PLL输出的不同时钟通过FPGA的IO输出。

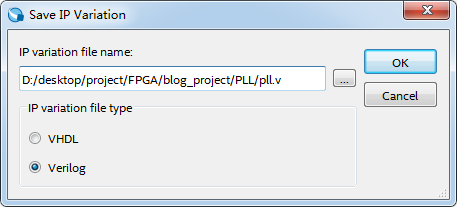

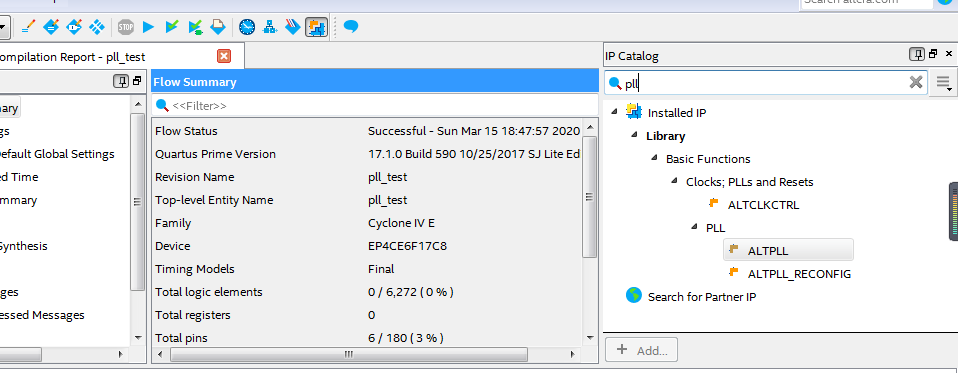

        首先建立工程pll_test，然后我们需要进行pll的设置，点击IP catalog图标，即下图最右边的那个，搜索pll，点击ALTPLL后进行设置，起一个名字pll.v之后点击确定。

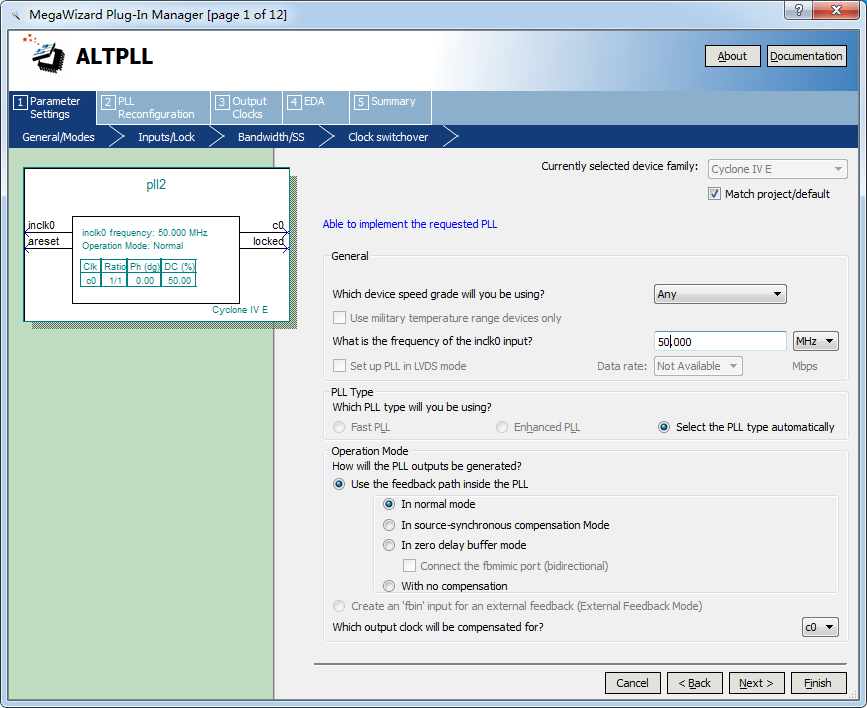

       在弹出的设置中，选择输入时钟为50MHz，如下所示。

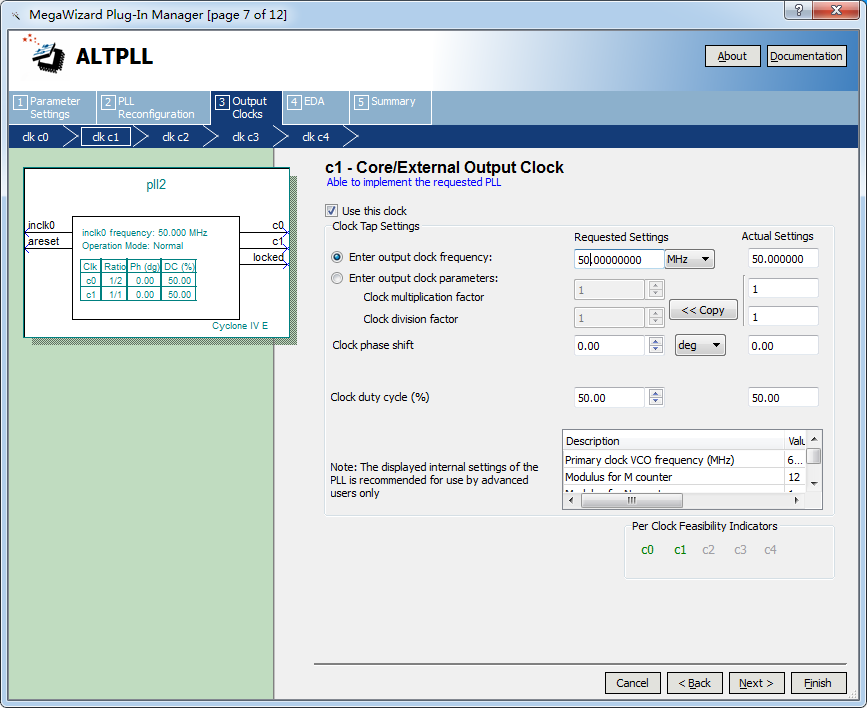

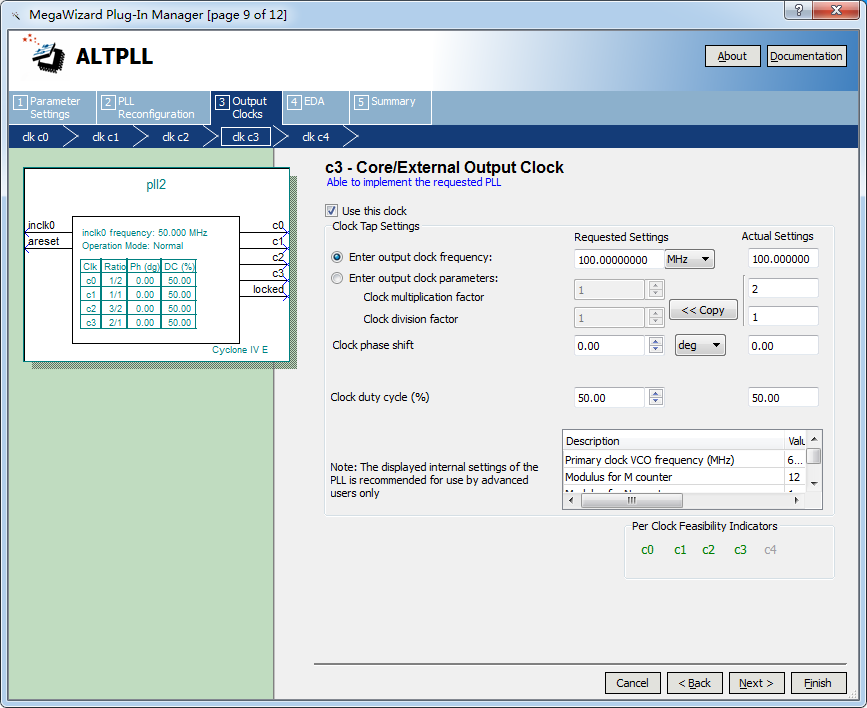

         在Output clocks中选择输出的时钟为25MHz， 使能时钟1，选择50MHz，时钟2选择时钟75MHz，时钟3选择100MHz，如下所示。







       新建一个pll_test.v文件，例化PLL ip ,程序如下所示。

`timescale 1ns/1ps
module pll_test(
	input clk,
	input rst,
	output clkout1,
	output clkout2,
	output clkout3,
	output clkout4
);

wire locked;

pll pll_inst(
	.inclk0(clk),
	.c0(clkout1),
	.c1(clkout2),
	.c2(clkout3),
	.c3(clkout4),
	.areset(~rst),
	.locked(locked)
);

endmodule

    选择对应的端口之后编译再进行下载程序，即可实验成功。
