SSB概念

    SSB包含了PSS，SSS，PBCH
    同步信号和PBCH块(Synchronization Signal and PBCH block, 简称SSB)，它由主同步信号(Primary Synchronization Signals, 简称PSS)、辅同步信号(Secondary Synchronization Signals, 简称SSS)、PBCH三部分共同组成。
    通过PSS和SSS，UE可以获得定时信息，频偏信息，小区ID等信息；通过PBCH可以获得无线帧号，与空口进行对齐，以及调度SIB1的一些信息。

SSB特征

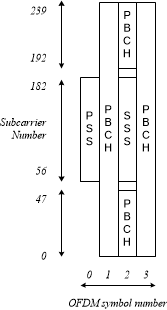

   SSB时域上共占用4个OFDM符号，频域共占用240个子载波(20个PRB)，编号为0~239，如下图所示：

SSB的时频结构示意图
在这里插入图片描述
1、PSS位于符号0的中间127个子载波。
2、SSS位于符号2的中间127个子载波；为了保护PSS、SSS，它们的两端分别有不同的子载波Set 0。
3、PBCH位于符号1/3，以及符号2，其中符号1/3上占0~239所有子载波，符号2上占用除去SSS占用子载波及保护SSS的子载波Set 0以外的所有子载波。
4、DM-RS位于PBCH中间，在符号1/3上，每个符号上60个，间隔4个子载波，其中子载波位置偏移为：(其中物理小区总共为1008个)。
5、其中PSS、SSS、PBCH及其DM-RS占用不同的符号

PSS、SSS、PBCH及其DM-RS在SSB中占用资源(协议38.211)如下图所示：
在这里插入图片描述
注：
1) 其中和分别表示SSB内的频域索引和时域索引；
2) 其中的含义参见上面DM-RS的描述；
3) 其中“Set 0”表示UE可假定上图的该部分的RE被设置为0。

SSB频域

对于SSB频域位置的确定，两种确定方式：
1、 UE在没收到显性指示SSB频域位置时，UE确定SSB的频域位置
2、 UE在收到显性指示SSB的频域位置时，UE确定SSB的频域位置

未搜到SIB1之前的SSB频域位置

首先根据同步栅格(同步栅格指示当不存在SSB位置的显示信令时，UE可用于系统获取的SSB的频域位置(UE开机时可根据同步栅格得到SSB的大致范围，然后进行盲搜))确定SSB的频域位置(参考协议38.104)

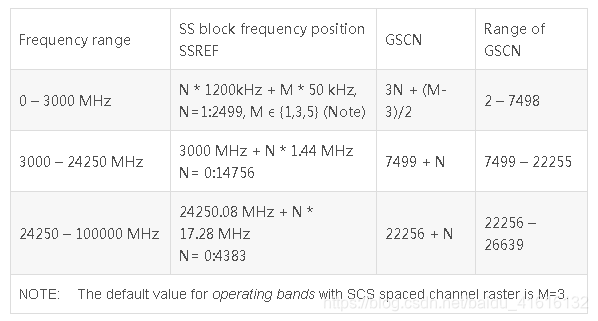

其中同步栅格定义了所有频率，SSB的频率位置定义为：SSBEF，其编号为GSCN(Global Synchronization Channel Number，简称GSCN)，定义所有频率范围的SSREF和GSCN的参数如下图所示：

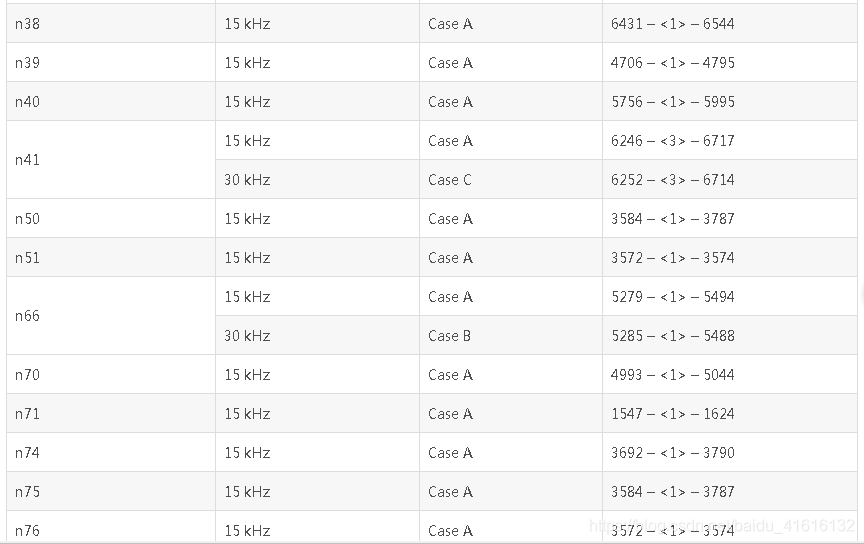

2) 然后UE根据频点(对应GSCN)得到SSB pattern(该值可得到SSB的频域位置)，其每个频带的同步栅格如下图所示

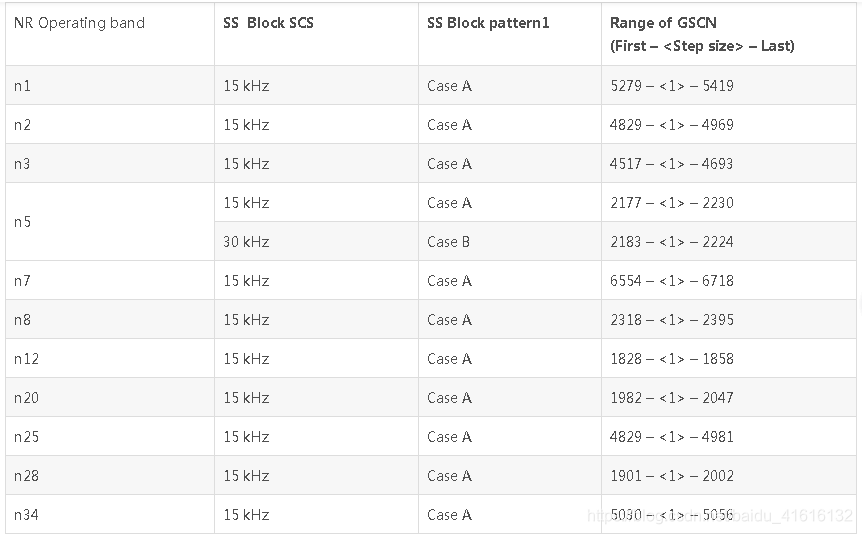

A、对应FR1(Frequnecy Range)

NOTE 1: SS Block pattern is defined in section 4.1 in TS 38.213 [10].

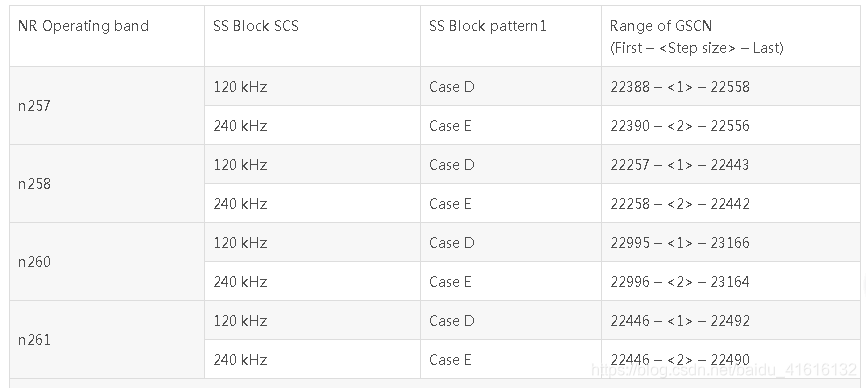

B、对应FR2(Frequnecy Range)
在这里插入图片描述
NOTE 1: SS Block pattern is defined in section 4.1 in TS 38.213 [10].
对于一个SSB，UE将认为：

天线端口p = 4000用于传输PSS、SSS、PBCH及其DMRS；
对于PSS、SSS、PBCH及其DMRS具有相同CP长度和子载波；
对于SSB typeA(Sub6G)，子载波间隔(即对应15/30KHz)、的取值为，并且以15KHz子载波间隔表示；
对于SSB typeB(mmWave)，子载波间隔(即对应120/240KHz)、(由高层subCarrierSpacingCommon提供的子载波间隔所表示)的取值为，并且以60KHz子载波间隔表示；
资源块的子载波0的中心与公共资源块的子载波0的中心一致，其中子载波间隔由高层参数subCarrierSpacingCommon提供，该公共资源块与SSB块的第一个资源块的子载波0重叠。
注：
1) 其中表示公共资源块，即SSB所在的CRB编号，其由SIB1->ServingCellConfigCommonSIB->DownlinkConfigCommonSIB->FrequencyInfoDL-SIB->offsetToPointA参数获得；
2)表示公共资源块中的子载波0到SSB的子载波0的子载波偏移，其中的低4位由MIB参数ssb-SubcarrierOffset给出；对于SSB typeA，的最高有效位由PBCH净载荷给出。如果ssb-SubcarrierOffset没有被高层提供，则的低4位来源于SSB和offsetToPointA之间的频域差；

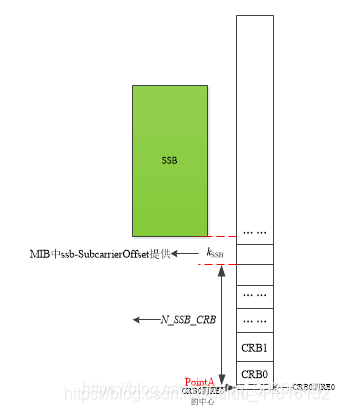

3) 接收到SIB1后确定周期SSB的频域位置，其SSB的周期频域位置示意图如下图所示：

SSB时域位置

未搜到SIB1之前的SSB时域位置

根据GSCN得到了5种SSB pattern(下文的CaseA~CaseE)，其对应SSB的时域关系如下所述：
对于具有SSB的半帧(5ms)，候选SSB的数目和第一个符号索引位置根据SSB的子载波间隔确定如下(注：1)下面的case都是针对半帧而言；2){}中指示的是第1个OFDM符号位置)：

CaseA-15KHz间隔：候选SSB的第一个符号的索引为{2, 8} + 14*n(注：由于{}有两个数，则每个1ms 1个slot内有2个SSB)。对于F(Frequent) <= 3GHz，n = 0,1(注：占2个sot，{}中也是两个数，则2ms总共有4个SSB，故Lmax = 4)。对于3GHz < F <= 6GHz，n = 0,1,2,3(即占4个slot，4ms内Lmax = 8)。
CaseB-30KHz间隔：候选SSB的第一个符号的索引为{4, 8, 16, 20} + 28*n(1ms内2个slot，1 slot内有2个SSB)。对于F(Frequent) <= 3GHz，n = 0(即占2个slot，1ms内故Lmax = 4)。对于3GHz < F <= 6GHz，n = 0,1,2,3(即占4个slot，2ms内Lmax = 8)。
CaseC-30KHz间隔：候选SSB的第一个符号的索引为{2, 8} + 14*n(1ms内2个slot，1 slot内有2个SSB)。对于F(Frequent) <= 3GHz，n = 0, 1(即占2个slot，2ms内故Lmax = 4)。对于3GHz < F <= 6GHz，n = 0,1,2,3(即占4个slot，4ms内Lmax = 8)。
CaseD-120KHz间隔：候选SSB的第一个符号的索引为{4, 8, 16, 20} + 28*n，对于F > 6GHz，n = 0, 1, 2, 3, 5, 6, 7, 8, 10, 11, 12, 13, 15, 16, 17, 18(1ms内8个slot，1个slot内2个SSB，1ms占16个SSB，共4组，则4ms内Lmax = 64)。
CaseE-240KHz间隔：候选SSB的第一个符号的索引为{8, 12, 16, 20, 32, 36, 40, 44} + 56*n，对于F > 6GHz，n = 0, 1, 2, 3, 5, 6, 7, 8 (1ms内16个slot，1个slot内2个SSB，1ms占32个SSB，共2组，则2ms内Lmax = 64)。

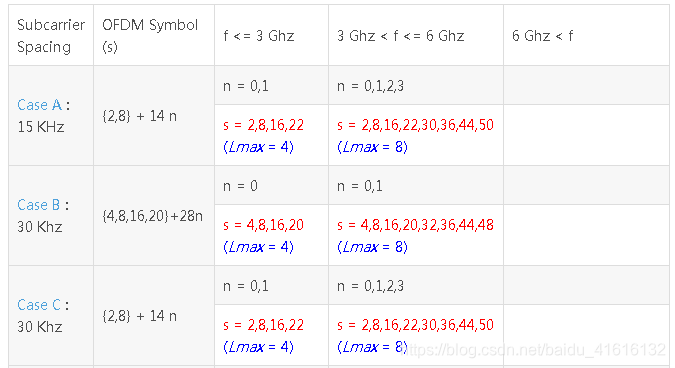

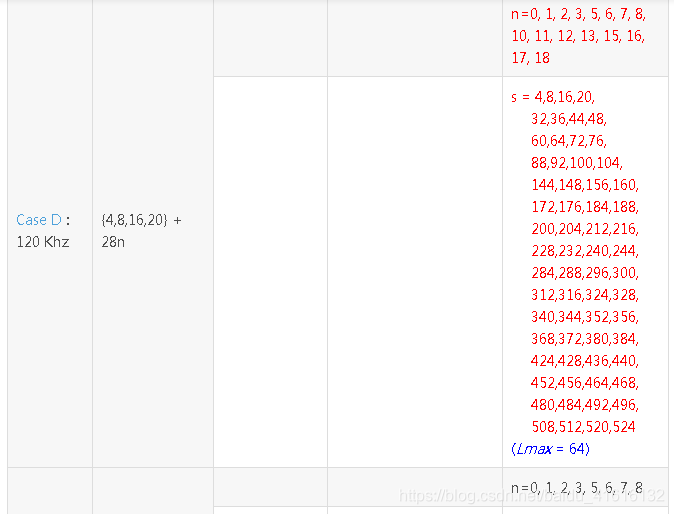

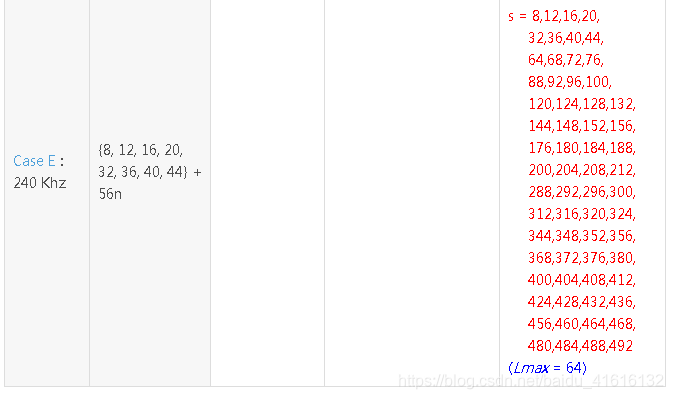

5种SSB pattern的每个SSB的起始符号以及在不同频率下的SSB个数如下图所示：

每个子载波间隔和频率的SSB时域的起始符号

注：表中S表示不同SSB在半帧中的起始位置。

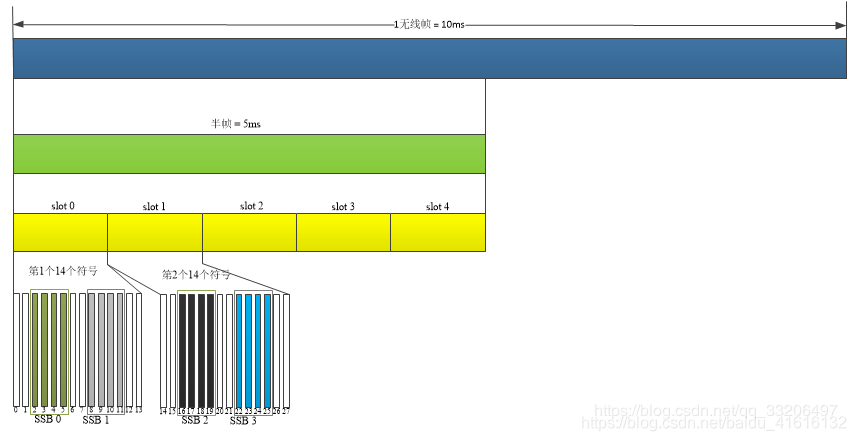

举例：子载波间隔为15KHz，对应CaseA，在频率f <= 3GHz，则1 slot中有两个SSB，半帧中共4个SSB，从表6.5中可以得知，其4个SSB的起始符号分别为s = 2,8,16,22，其示意图如下图所示：
caseA，f <= 3GHz下的SSB时域位置示意图

搜到SIB1之后的SSB时域位置

首先通过SIB1得到SSB在时域的周期SIB->ServingCellConfigCommonSIB->ssb->periodicityServingCellSIB参数获得；
然后在根据上述描述5个SSB pattern的时域位置确定方式进行SSB具体的时域位置。
A：当UE接收到第一个SSB从PBCH中得到MIB之后就确定了SIB1的位置，而接收到SIB1之后会确定之后SSB周期的频域位置，而UE不需要去整个频带上进行盲检。同时也确定了SSB在时域的周期，此时在时域上看，还是有多个候选的SSB，则在SIB1中通过SIB1->ServingCellConfigCommonSIB->ssb-PositionsInBurst参数进行描述，其描述如下图所示：

举例说明：
如果子载波间隔为15KHz，频率小于等于3GHz，对应SSB时域部分CaseA，其中SSB的个数Lmax = 4，则其其意图如上述图所示。
ssb-PositionInBurst中inOneGroup高4为有效，低4位无效，而此时频率是小于等于3GHz的，那么groupPresence的8bits应全为0。假如inOneGroup的8bits = 1010 0000，UE就会去检测第1个SSB0和SSB2，而此时UE不会去检测SSB1和SSB3的位置。
