hsrp热备份路由器协议

1.hsrp ：
- 热备份路由器协议（HSRP：Hot Standby Router Protocol），是cisco平台一种特有的技术，是cisco的私有协议。
- 该协议中含有多台路由器，对应一个HSRP组。该组中只有一个路由器承担转发用户流量的职责，这就是活动路由器。当活动路由器失效后，备份路由器将承担该职责，成为新的活动路由器。这就是热备份的原理。
2.hsrp实现条件：实现HSRP的条件是系统中有多台路由器，它们组成一个“热备份组”，这个组形成一个虚拟路由器。在任一时刻，一个组内只有一个路由器是活动的，并由它来转发数据包，如果活动路由器发生了故障，将选择一个备份路由器来替代活动路由器，但是在本网络内的主机看来，虚拟路由器没有改变。所以主机仍然保持连接，没有受到故障的影响，这样就较好地解决了路由器切换的问题。
3. hsrp 作用：
- （1）高度的可靠性，两台路由器中的任意一台down掉，迅速切换到另一台
- （2）有效的实现负载均衡：
- （3）在右侧路由器上启用QoS策略，VoIP业务需要较低的延时，所以将VoIP业务设置成较高的优先级。
- （4）通过在交换机上设置VLAN，有效的控制了两个子网间的安全。
- （5）不存在单点故障问题。
- （6）充分利用了多以太口路由器在划分多业务网段上的功能，也只有多以太口路由器在HSRP应用中才能实现两个路由器间的负载分担，这是具有四个以太口路由器的极大的优点。

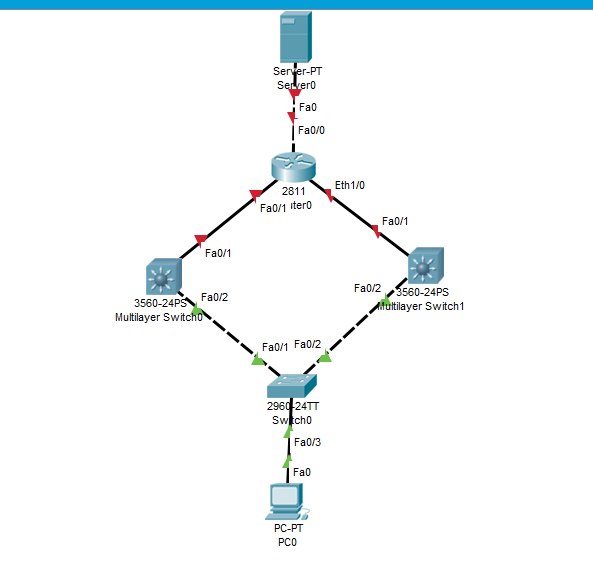

- 4.hsrp 配置：
  - A：主路由：
    - （1）进入端口或者VLAN下：interface VLAN 10 / fathernet 0/1
    - （2）配置hsrp的组号和虚拟网关：standby 10 ip 192.168.10.254
    - （3）配置优先级：standby 10 priority 200
    - （4）抢占路由器为主路由：standby 10 preempt
    - B：备份路由：
      - （1）进入端口（路由器）或者VLAN（三层交换机）下
      - （2）设置虚拟网关：standby 10 IP 192.168.10.254
- 5.HSRP(VRRP)以后要学linux，在linux对于服务器做备分。
  - Hsrp（vrrp）:对路由器和三层交换机做硬件的备份
  - Keepalive(linux) ：服务器可以做备份(lvs)群集。
- 6.HSRP:
  - ACTIVE:流量会主设备
  - STANDY：当主设备坏了，standy--àacitve(流量会走这个acive)

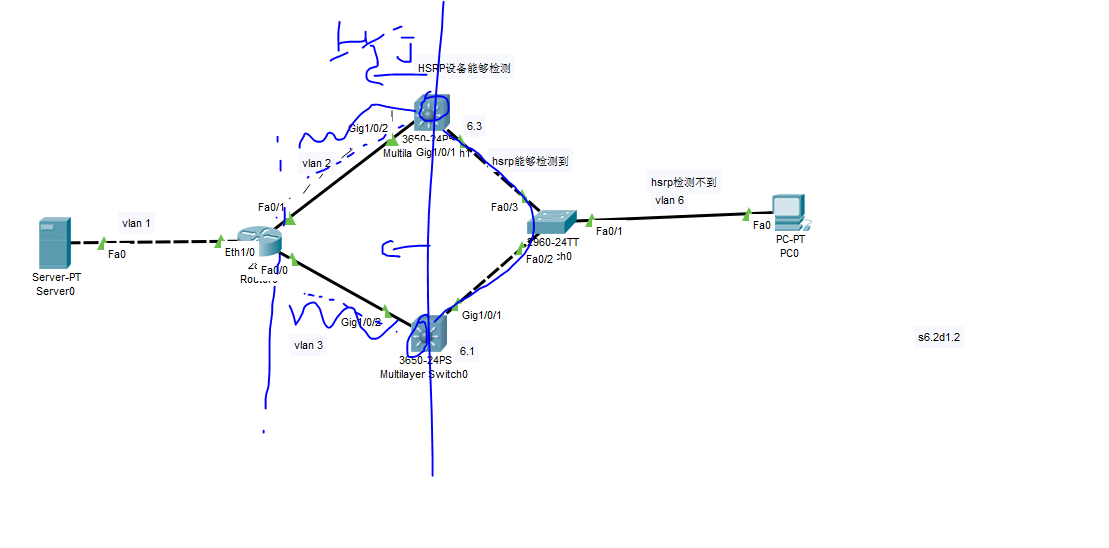

  - HSRP检测范围：两台核心交换机之间的线路和设备。

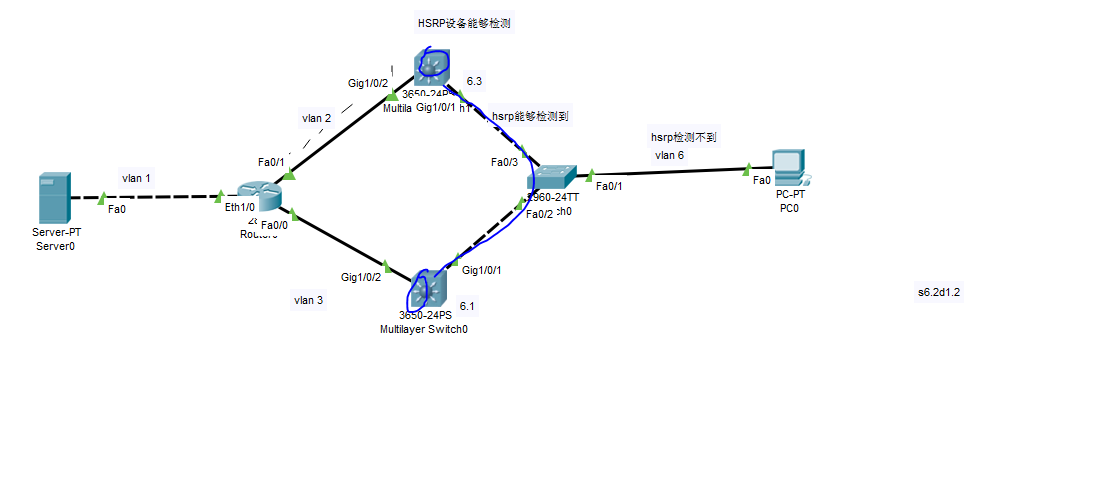

- 如图上的
- 如果要检测到HSRP上行链路发生故障能够切换要做如下的配置：
- - 主设备配置
    - Switch(config)#interface vlan 6
    - Switch(config-if)#standby 1 trackg1/0/2（端口号：本交换机的上行链路的端口）
    - interface Vlan6
    - ip address 192.168.6.3 255.255.255.0
    - standby 1 ip 192.168.6.254
    - standby 1 preempt
  - 备份设备的配置
    - interface Vlan6
    - ip address 192.168.6.1 255.255.255.0
    - standby 1 ip 192.168.6.254
    - standby 1 preempt
    - standby 1 preempt 抢占命令。
  - 主设备和备份设备都要做抢命令配置，
  - A：
    - 1优先级一样.如果主设备配置上行链路坏了，备份设备没有配置抢占的话，备份设备不会成为主设备，数据包会从主设备然后再从备份设备走；如果链路回复的话，主设备会成为备份设备，备份设备成为主设备。
    - 2.如果主设备配置上行链路坏了，备份设备配置了抢占的话，主设备成为备份设备，备份设备成为主设备，如果链路回复的话，主设备成为备份设备，备份设备成为主设备，因为链路坏时，主设备与备份设备自动切换，没有设置优先级。
  - B：
  - 1.优先级不一样的话.如果主设备配置上行链路坏了，备份设备没有配置抢占的话，备份设备不会成为主设备，数据包会从主设备然后再从备份设备走，如果链路回复的话，主设备会成为主份设备，备份设备成为备份设备。
  - 2.如果主设备配置上行链路坏了，备份配置了抢占的话，主设备与备份设备不会切换。，数据包会从主设备然后再从备份设备走，如果链路回复的话，主设备会成为主份设备，备份设备成为备份设备。
  - standby track接口配置命令捆绑了该接口可用的路由器热备优先级，对于跟踪没有配置HSRP的接口很有用。当一个tracked接口失效，则路由器的热备优先级值将减少10。如果一个接口没有被跟踪，它的状态改变不会影响所对应路由器的热备优先级。对于每个配置了热备的接口，可以配置一个被跟踪的接口列表。
  - standby track interface-priority接口配置命令指定在tracked接口关闭后路由器的热备优先级的减少量。当接口恢复后，优先级又以相同数量增加。
- 抢占的功能：线路默认会走主设备，当主设备坏了，会走备设备，（如果发生了原来主设备恢复了，能不能继续走主设备。取决于主设备和备份设备1.是否配置了抢占 2.能不能抢成功取决于优先级）。
- 1.主设备坏了的话，当优先级一样，备份设备没有配置抢占的话，备份设备成为主设备，主设备成为备份设备。恢复了的话，备份设备成为主设备，主设备成为备份设备。；如果备份设备配置了抢占，备份设备成为主设备，主设备成为备份设备。主设备恢复了，备份设备成为主设备，主设备成为备份设备
- 2.优先级不一样的话，主设备坏了，备份设备有没有设置抢占，数据从备份走，修复好了，依然是主设备走主设备，备份设备是备份设备。2.备份设备配置了抢占，主设备坏了，，数据从备份走，修复好了，依然是主设备走主设备，备份设备是备份设备
