正点原子FPGA按键消抖笔记

出自正点原子《开拓者FPGA开发指南V1.3》第九章按键控制蜂鸣器实验

寄存器：key_flag     按键数据有效信号

寄存器：key_value  按键消抖后的数据

寄存器：delay_cnt   延时计数

系统时钟：50MHz

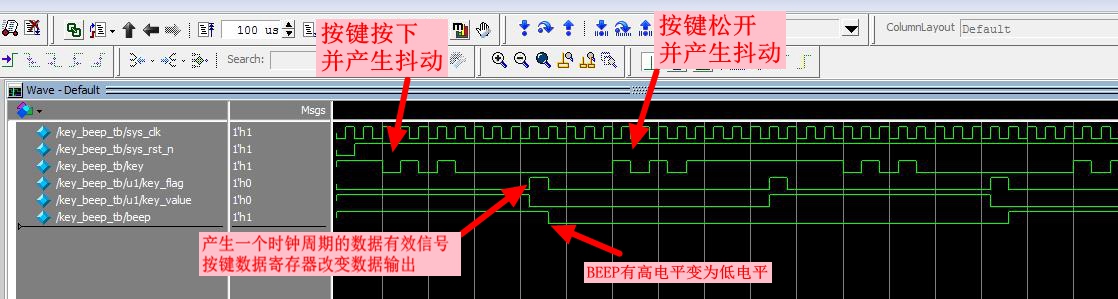

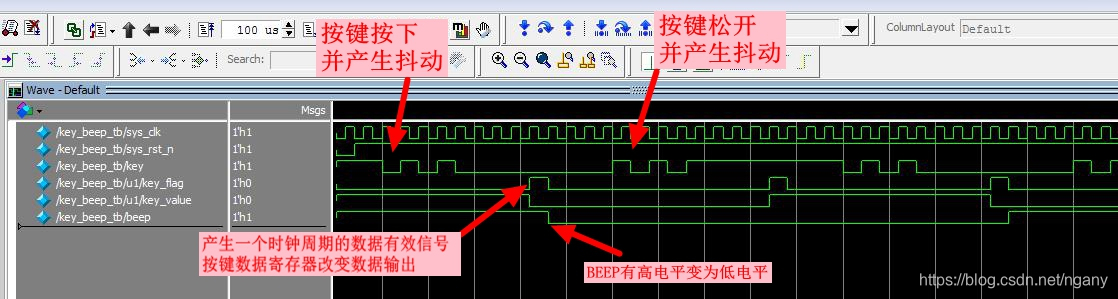

思路：一直检测按键状态，一旦按键状态发现变化，给delay_cnt计数器赋初值100_0000，也就是20ms计数。按键状态不发生改变，那么计数器开始递减计数，直到计数器减到1时，说明按键状态稳定保持20ms，此时给出一个时钟周期的按键有效通知信号key_flag，并将按键数据寄存器key_value锁存输出。

Verilog硬件语言和C语言的不同之一，C语言是顺序语言，如果给出一条赋值语句，左值会立刻变化，而Verilog语言的一条幅值语句需要一个时钟周期改变幅值，也就是一个时钟周期内，所有寄存器的值都不会被改变，只有下一个时钟信号到来，寄存器的值才会被改变。

module key_debounce(
	input		sys_clk,
	input		sys_rst_n,
	input		key,

	output reg key_value,
	output reg key_flag
);

reg [31:0] delay_cnt;
reg		   key_reg;

always @(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)begin
		key_reg 	 <= 1'b1;
		delay_cnt <= 32'd0;
	end
	else begin
		key_reg <= key;
		if(key_reg != key)
			delay_cnt <= 32'd100_0000;
		else if(key_reg == key)begin
			if(delay_cnt > 32'd0)
				delay_cnt <= delay_cnt - 1'b1;
			else
				delay_cnt <= delay_cnt;
		end
	end
end

always @(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)begin
		key_flag  <= 1'b0;
		key_value <= 1'b1;
	end
	else begin
		if(delay_cnt == 32'd1)begin
			key_flag  <= 1'b1;
			key_value <= key;
		end
		else begin
			key_flag  <= 1'b0;
			key_value <= key_value;
		end
	end
end

endmodule
