第二章 计算机的数据表示

目录

第二章 计算机的数据表示

0x00 数据编码的概念

0x01 数值数据的编码

(1)定点数的存储形式:小数点固定的数

(2)浮点数的编码表示:

非标准浮点数的表示:

<1>浮点数尾数的规格化:

<3>n位浮点数的表示范围:

<4> IEEE754标准浮点数的表示:


0x00 数据编码的概念

数据是计算机处理的对象

分类:

  1. 数值数据
  2. 非数值数据

数据必须经过编码才能被计算,处理,存储,传输

编码是采用少量基本符号(0,1)规定一系列组合规则来表示大量复杂的信息。

基本符号:

位:bit

最基本的存储单元

位运算:与& 或| 非^  异或

思想:

两个数相加求全集,全集中减去自己就是对方。

异或可以理解为二进制加法。

自己异或自己=0

问题:

第一种如果两个地址相同就完蛋了

第二种如果两个数相等就完蛋了



字节:8bit

int x = 0x ff 11 22

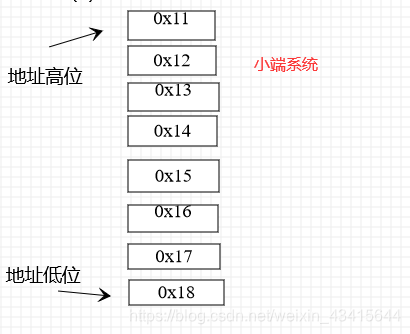

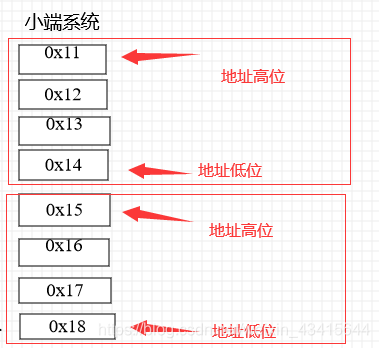

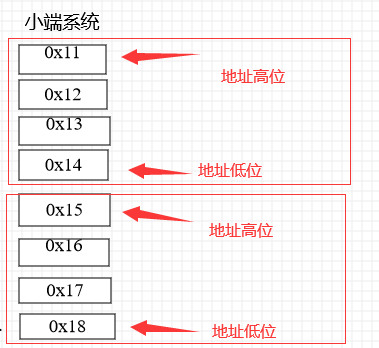

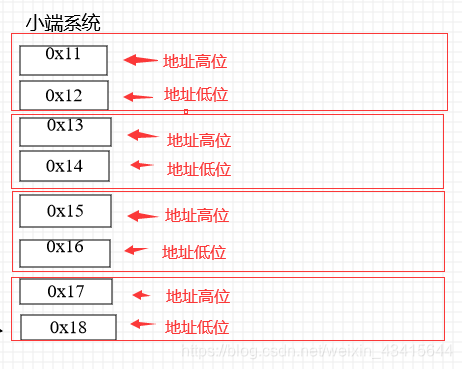

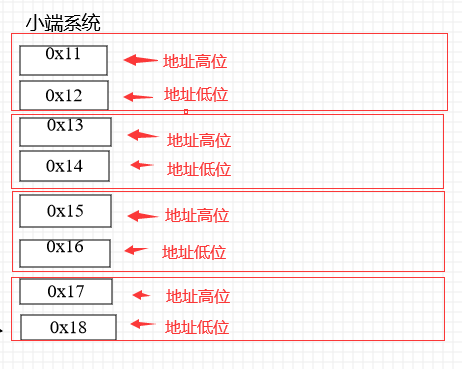

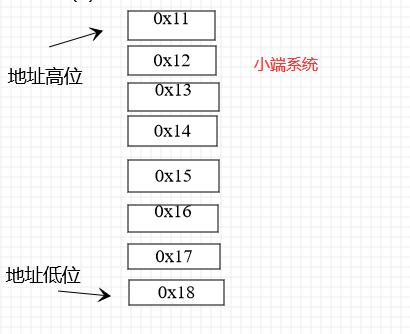

小端系统:数值高位 放在 内存地址高位

数值地位放在 内存地址低位

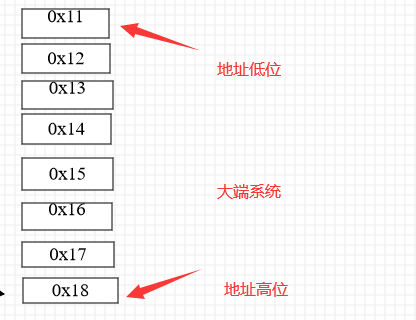

大端系统:正好相反

字:2个字节或者4个字节

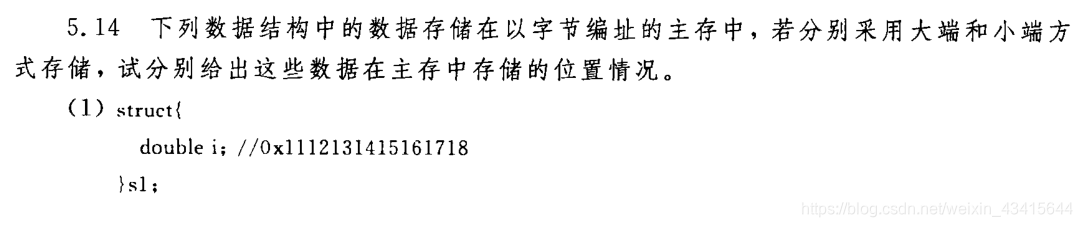

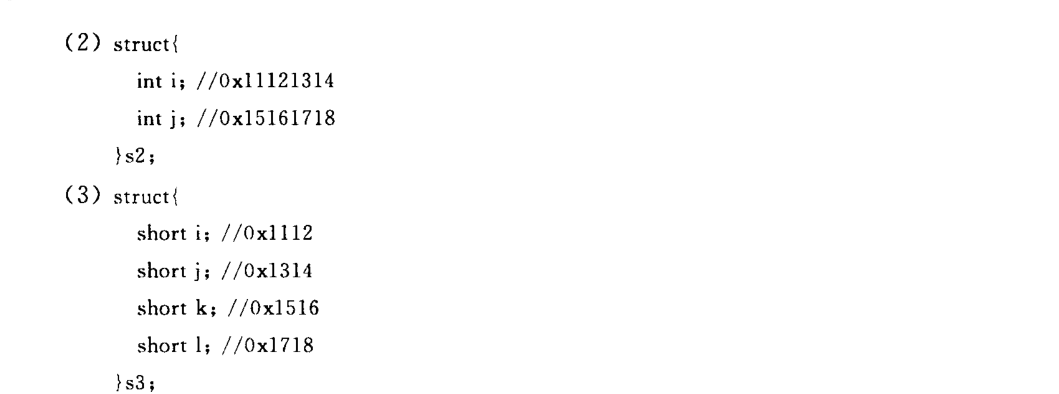

作业5.14

(2)

3

(3)

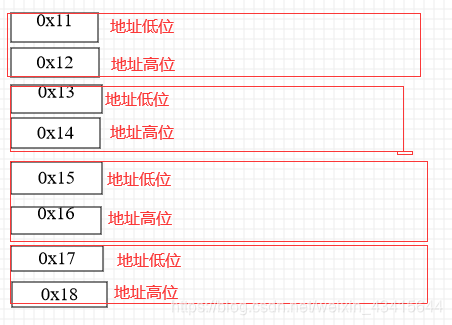

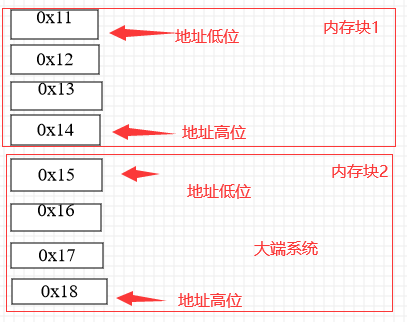

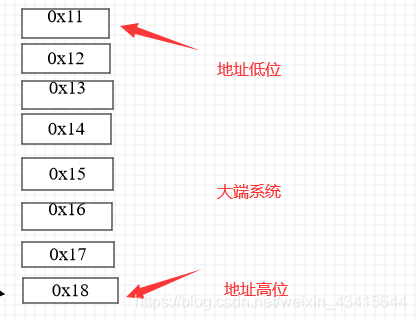

大端系统:



0x01 数值数据的编码

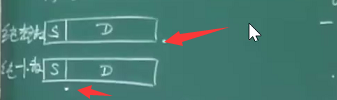

(1)定点数的存储形式:小数点固定的数

分为纯整数和纯小数

如果将小数点约定到最低位之后,那就是纯整数

并且如果约定最高为表示符号,可以表示正负。

如果没有约定最高位表示符号,则只能表示正



如果将小数点约定到最高位之前,那就是纯小数,即只能存小数点之后的数据。

如果想表示负的纯小数,则将最高位作为符号位,小数点位于符号位之后。

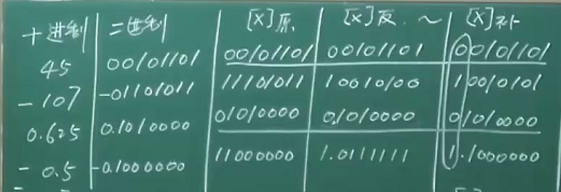

表示定点数的四种编码:

1.原码:

符号数值表示法

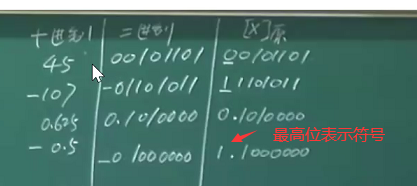

定点小数的原码:

特点:

0有两种编码:正0和负0,这会为数学运算造成问题

负数原码的码值>正数原码的码值(码值=符号位+数据位)

2.反码:

正数和0 的反码 = 原码

负数的反码 = 符号位为1 其余位 取反

特点:

  1. 最高位是符号位 0表示正 1表示负
  2. 0的反码是不唯一的,
  3. 负数反码的码值>正数反码的码值

3.补码:

正数和0的补码=原码

负数的补码 = 符号位为1,数值位取反+1(取反加1操作称为求补运算)

如何由负数的补码求原码呢?对负数的补码的数值位再次求补运算即可。

求补运算的特点:就像开关一样,按两次就回到原来的状态

特点:

最高位是符号位 0表示正 1表示负

0的补码是唯一的:

【-0】补=1 111 1111 +1 = 0000 0000

虽然是数值位+1,但是计算机中符号位和数值位是连续存储的,所以+1进位会影响到符号位,并且最后会溢出

符号位的扩展:

在将两个8位补码相加的时候,我们担心结果溢出,所以需要先将8位补码扩展成16位

如何将8位补码扩展成16位的补码:

将符号位扩展8位!因为最后解释16的补码的时候,将最高位解释为符号位,其余的15位是数值位,求补运算后得到真值。

而符号位后的7个1,正好在对补码进行求补运算求真值的时候

7个1全部变成0!这样得到的真值才是正确的!

注意:

-128 转化为二进制为-1000 0000

补码符号位为1 数值位=二进制的后7位 取反加1,溢出部分舍弃

所以-128的补码 = 1000 0000

1000 0000在解释的时候1解释为负

000 0000 求补运算 = 111 1111 + 1 = 1000 0000=128

所以为-128

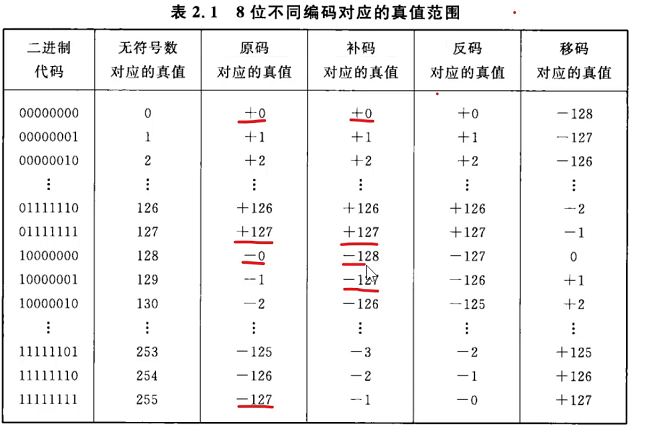

移码:
正数和0 的移码,符号位为1 数值位不变

负数的移码,符号位为0,数值位求补运算

特点:

最高位为符号位,1表示正,0表示负

0的移码唯一 = 0000 0000

正数的码值 > 负数的码值 可以一眼看出正负数的大小,浮点数的指数用移码

移码和补码的转换:符号位取反即可

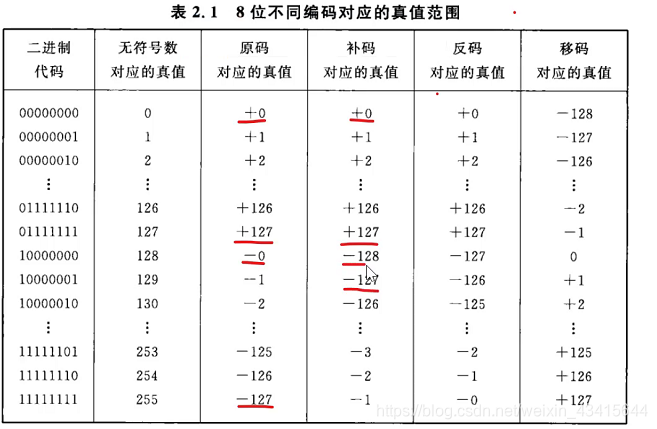

移码的本质:移码相当于将真值在数轴上移动了128位,如上图真值0移动到了真值128的位置,移动了128

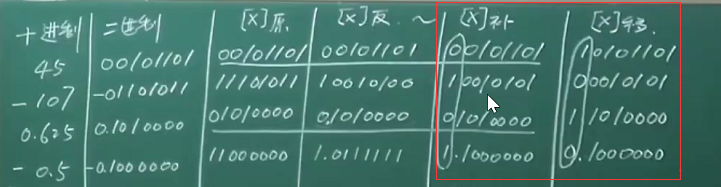

作业:

定点整数的补码的范围的推导方法:

正数:0111 1111=+(111 1111)=127 数值位取全1最大

负数:1000 0000= -(111 1111+1)=-128数值位取全0最大

定点小数的补码的范围的推导:

(2)浮点数的编码表示:

非标准浮点数的表示:

浮点数=尾数*基数^阶数

二进制浮点数的表示形式:v=(-1)^s * F * 2^E

s用来控制正负(要么是0要么是1)。叫做 尾符

F是尾数

2是基数

E是阶数

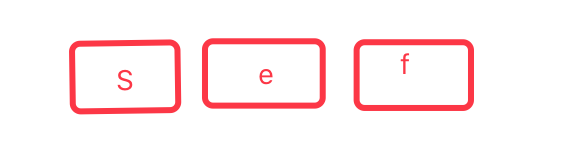

如何将v存入计算机呢?

需要将s,f,e存起来,有了这三部分就能还原出浮点数,而公式中的-1和2已经约定好了,所以不用存

s尾符占1位(要么是0要么是1)将f对补码进行编码,将e用移码进行编码

首先,存储一个浮点数的总位数是事先固定好的,例如C语言中float是4字节,double是8个字节。

f来控制浮点数的精度,f位数多则这个数的精度就高

e来控制浮点数的大小,e的位数多则能存的浮点数的范围大

也就是说f占的位数多了,e占的位数就少了。

<1>浮点数尾数的规格化:

因为浮点数小数点可以浮动,所以浮点数有无数种表示形式

为了让浮点数有唯一的存储形式,所以需要尾数的规格化

即将F的值如下限制:

因为F是用补码表示的,1/2补码表示如下(定点小数补码表示)

这样一来,如果f大于0,则补码的表示为0.1xxxxx

如果f小于0,则补码的表示为1.0xxxxx

即规格化的f的二进制形式要么是0.1xxxxx

要么是1.0xxxxx

<2>计算机存储浮点数的步骤:

例如:25.5存入计算机

因为11001.1不是规格化形式,右移五位后0.1xxxxx是规格化的形式

然后,只需要将f的小数部分存起来就可以了。

而e用移码表示,所以5的移码是10101,最高位1是符号位表示正

注意:第一问因为符号位是0,所以f转补码就是小数点后的部分原码

第二问由于符号位是1,所以f的补码等于小数点后的部分求补运算。

<3>n位浮点数的表示范围:

例题:一个24位的浮点数的表示范围是多少?

e的范围:8位移码 -2^7<=E<=2^7-1

f的范围:

f是用定点小数的形式的存储的,所以小数点前的0和1表示符号位。

0.1xxxx:

+.1000... 到+.11111....

+0.5 <=F<=1-2^(-15)

1.0xxxx: -1<F<

注:

0.1怎么转10进制?0.1+0.1=1 所以0.1 = 1-2^-1

同理0.11111..后面15个1怎么转10进制呢?当然是加上0.0000...1 凑成1,所以0.11111= 1- 2^(-15)

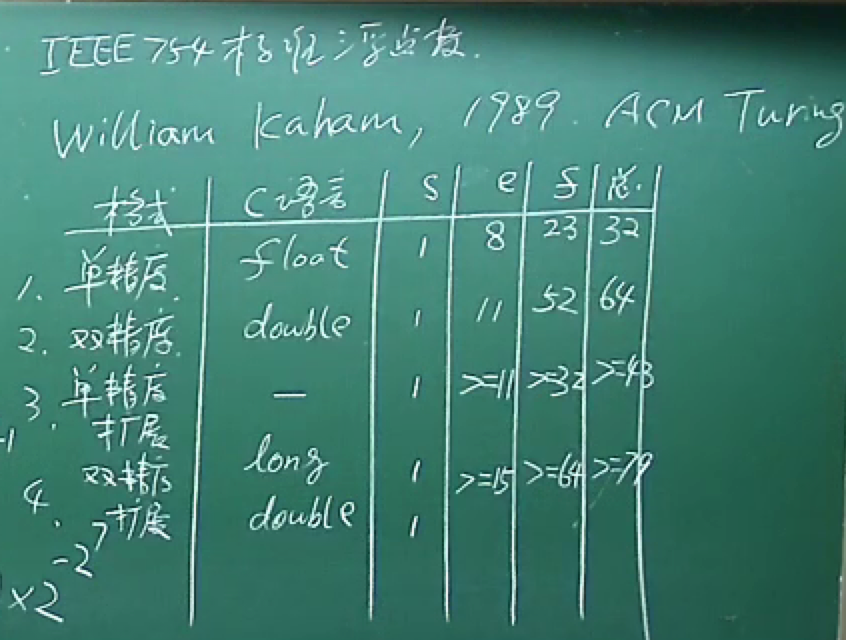

<4> IEEE754标准浮点数的表示:

单精度扩展,C语言没有实现,一定比单精度精度高,但是不一定比双精度高

例如:

存储步骤仍然是相同的:



单精度编码:

上图(-1)是^1,写错了

754标准的规格化:

1.xxxxx 即小数点前是1,小数点后任意

754规定对f的编码:就是用真值。把小数点后抄下来即可,位数不够则在末尾补0,小数点前的1是数值,不表示符号,不存(因为是规格化好的)

754对e的编码:用移码表示

n为分配给e的长度(754规定为8位),E是10进制的e,即上文中的6

e=E+(2^(n-1)-1)

754的移码:将真值移动了127位,(原来的移码是将真值移动了128)

双精度编码:



作业:IEEE754标准的浮点数:2.22①②

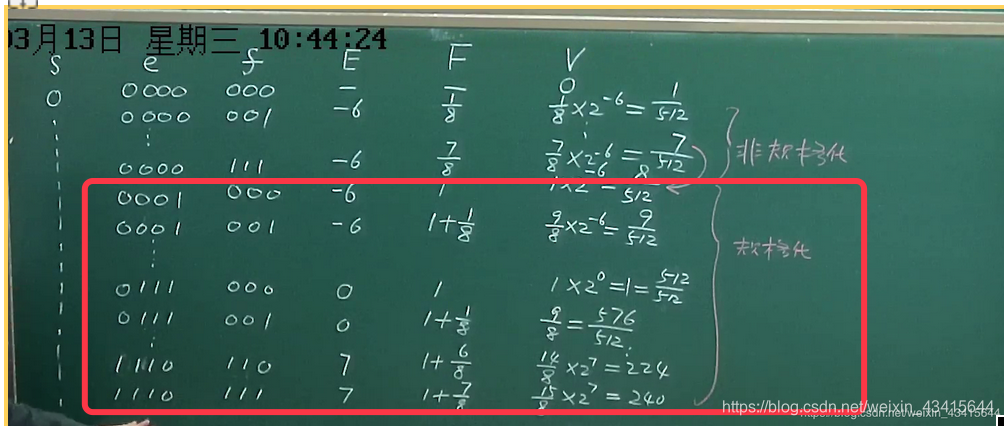

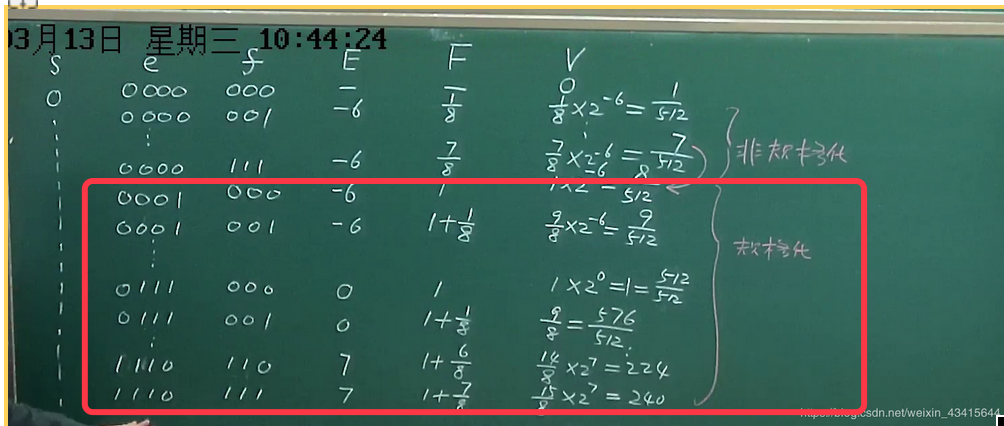

以迷你精度的754浮点数为例:

s用1位表示,e用4位表示,f用3位表示,所以:e = E +(2^(4-1)-1) =E +7 即 E = e-7



f非规格化时和f规格化时:

f非规格化:小数点前是0

f规格化:小数点前是1



非规格化向规格化数的过度是平滑的

离原点越近码点约密集,离原点约远码点约稀疏。
