一、准备

1.1 硬件准备

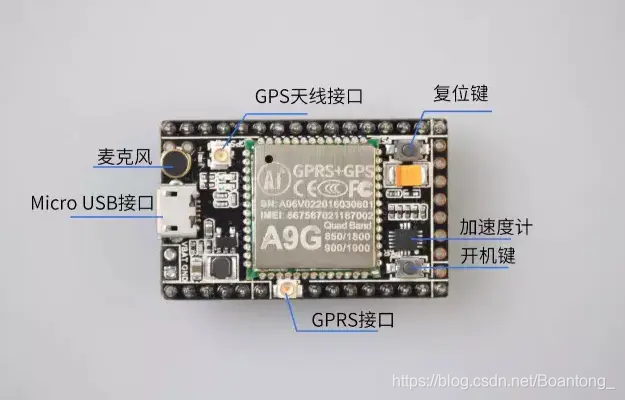

一个A9 或者 A9G模块（建议买A9G开发板，方便开发）
流量卡或者电话卡，如果不用短信或者电话功能，建议购买物联网卡，不需要实名更方便
USB转串口模块，杜邦线，天线
供电：可以用USB转串口工具供电，也可以使用锂电池（3.7~4.2V）供电，也可以使用USB供电，但是要保证USB能提供足够的电流（建议峰值>600mA），串口供电也可以，同样保证峰值电流够大，有些串口芯片供电能力不足；

在这里插入图片描述
我在这里选择的是用USB供电，USB转串口工具接开发板的AT_TX/RX。在硬件都准备齐全之后，我们就开始连接AT串口，进行调试。
接线图如下：

二、开发过程

2.1 注册机智云APP

保证AT固件是最新固件，不是则需要到安信可官网下载并升级固件，使用ATI\r\n查询固件信息，与最新固件版本对比。

申请机智云账号

进入机智云开发者中心，注册登录机智云：
在这里插入图片描述

创建产品及数据点

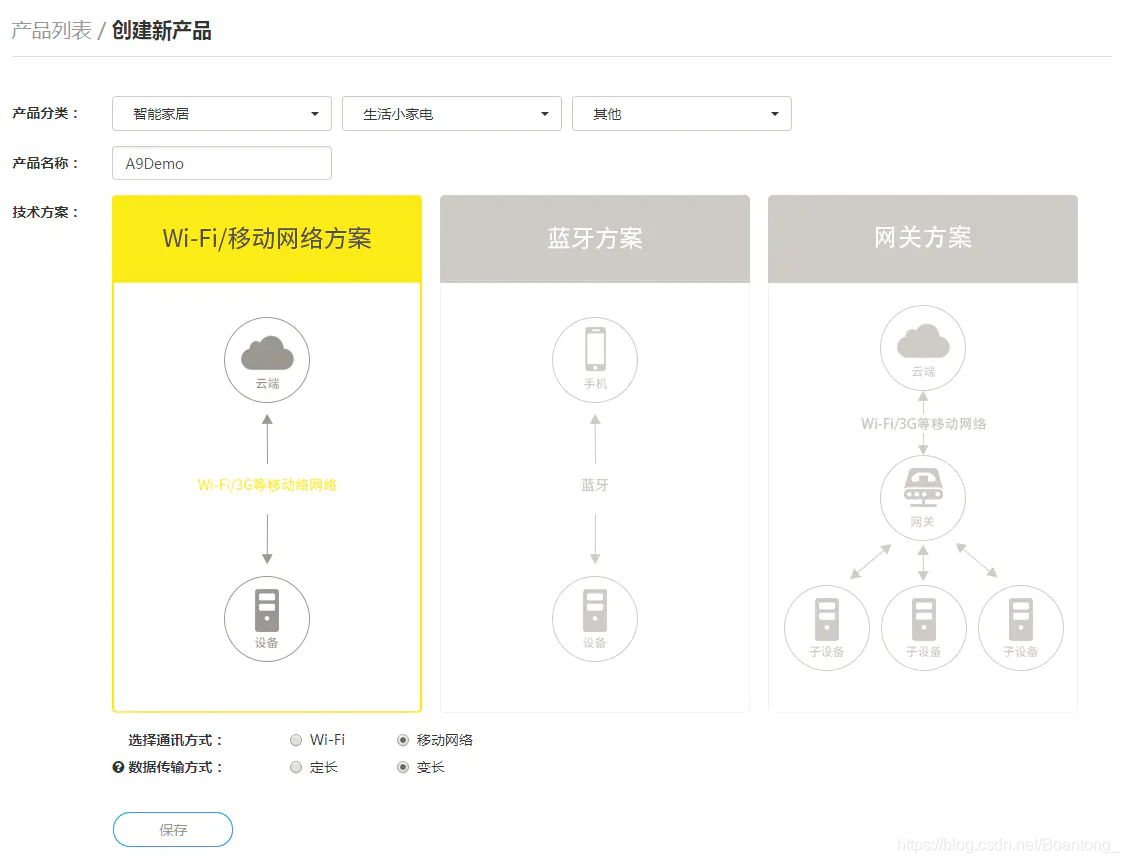

点击创建新产品，选择移动网络，数据传输方式使用定长或者变长，定长就是每次上传数据需要把所有的数据点上传，变长就是可以一次只上传部分数据点，数据量大或者通讯频繁为了节约流量可以选变长，数据量不大可以选定长，如果你是第一次使用机智云，建议按照我的步骤来，会了之后自己探索。这里选择了变长！
在这里插入图片描述

产品创建

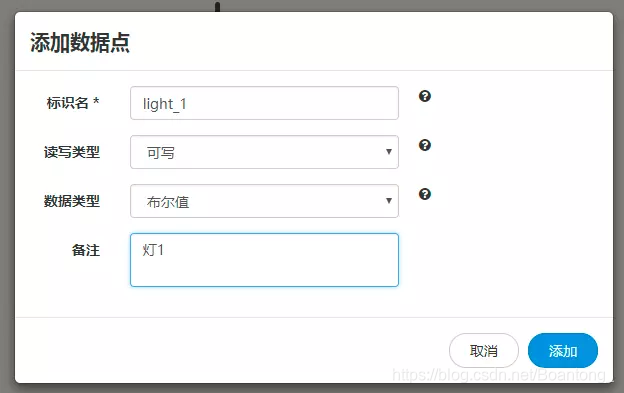

创建数据点

应用数据点

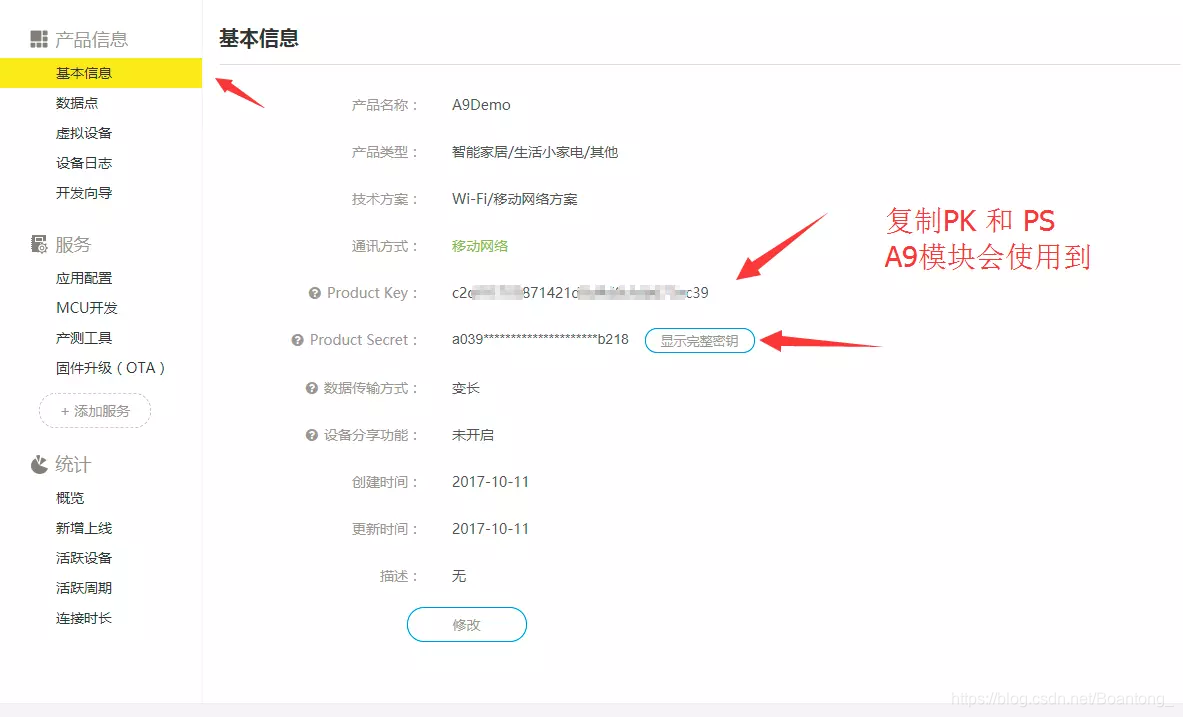

复制PK和PS

基本信息

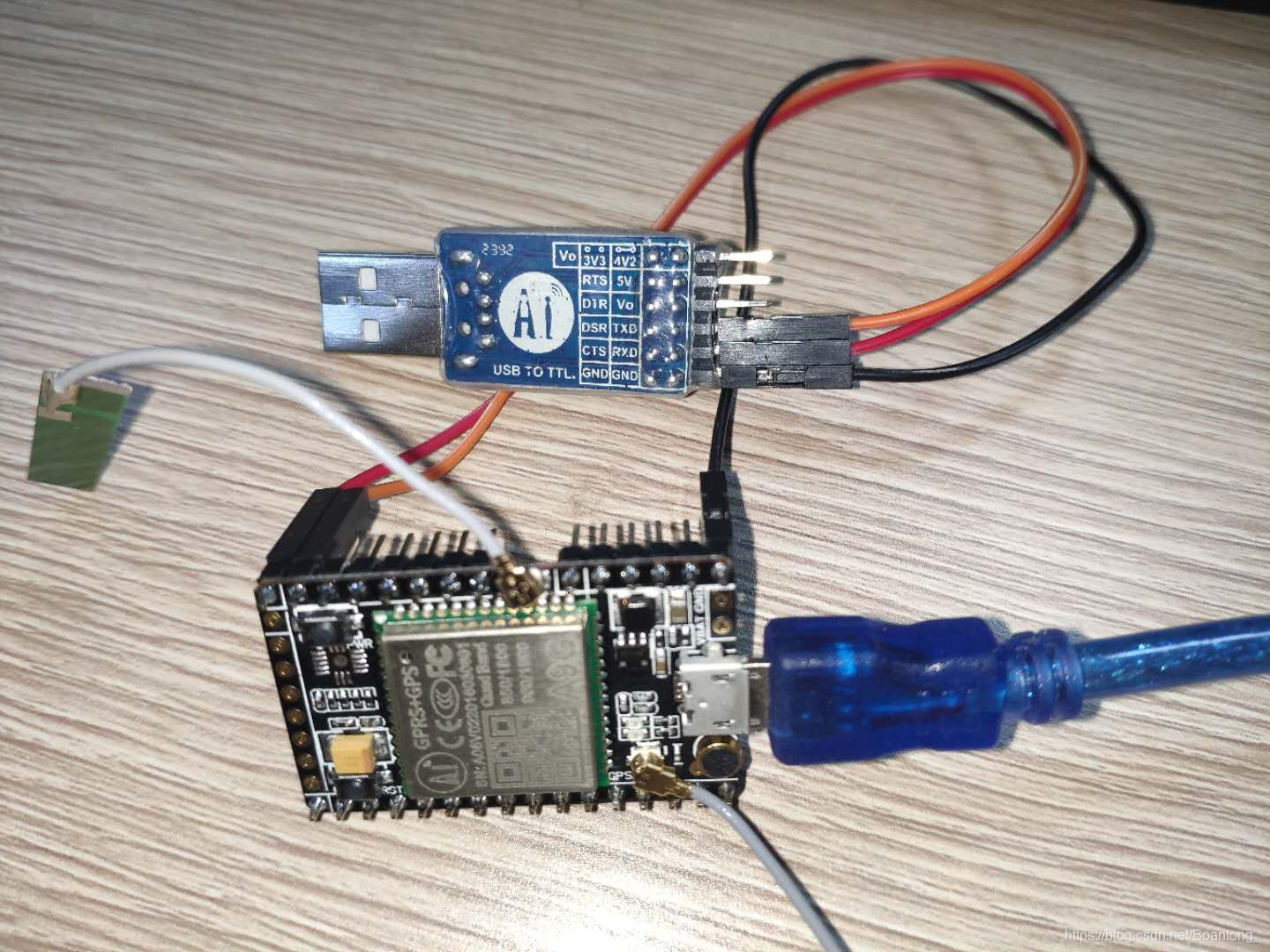

连接硬件到电脑：
注意要保证足够的供电能力，或者使用锂电池在VBAT端进行供电也可以

在这里插入图片描述

2.2 硬件连接

下载并打开串口助手
    使用安信可串口助手，下载
    或者使用其它串口助手都可以，我这里使用的开源的串口助手COMTool。
    连接A9/A9G模块，上电等待串口助手显示READY字样后，发送AT（回车结尾，即AT\r\n）测试连接以及模块是否正常工作（可以多发几次）注意每一个AT命令都是以\r\n（即windows下的换行符）结尾，后面所有命令默认都以\r\n结尾

AT

OK

在这里插入图片描述

2.3 连接机智云

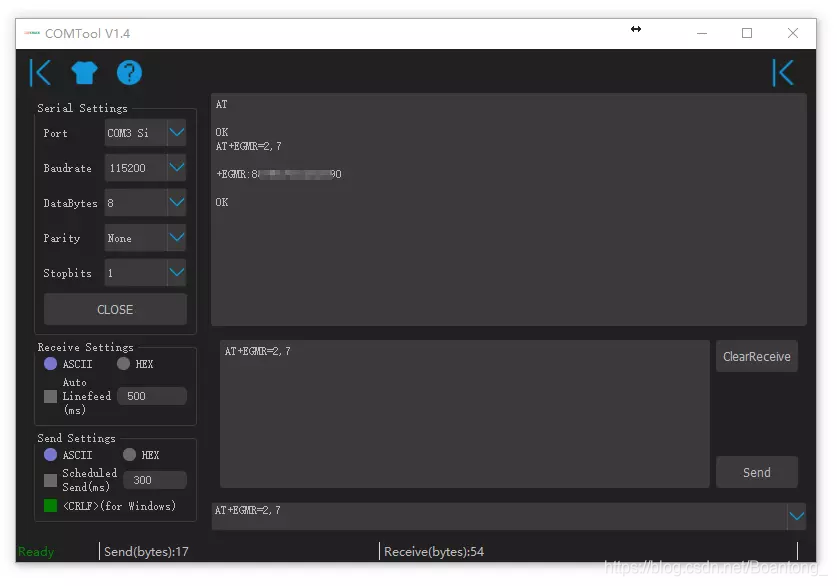

查询IMEI是否正确AT+EGMR=2,7，如果不正确，看模块屏蔽罩上的IMEI，使用AT+EGMR=1,7,"…"写入

在这里插入图片描述

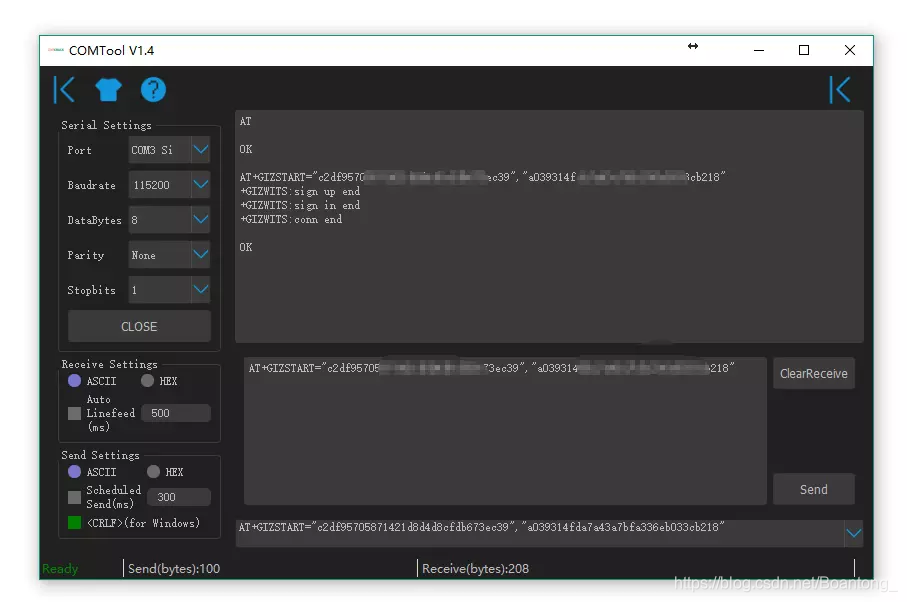

    使用AT+GIZSTART=[PK],[PS]注册登录模块到刚刚建立的产品，使用AT+GIZSTOP注销登录，这里值得注意的是：
    第一次注册时这个命令的参数PK、PS是必须的，如果注册过一次后，后面登录无需再使用PK和PS参数，直接使用AT+GIZSTART即可登录。
    如果带参数，模块则会重新注册一遍，模块重新注册会导致手机App用户绑定的这个模块自动解绑！使用时请注意。
在这里插入图片描述

2.4 注册模块到机智云产品

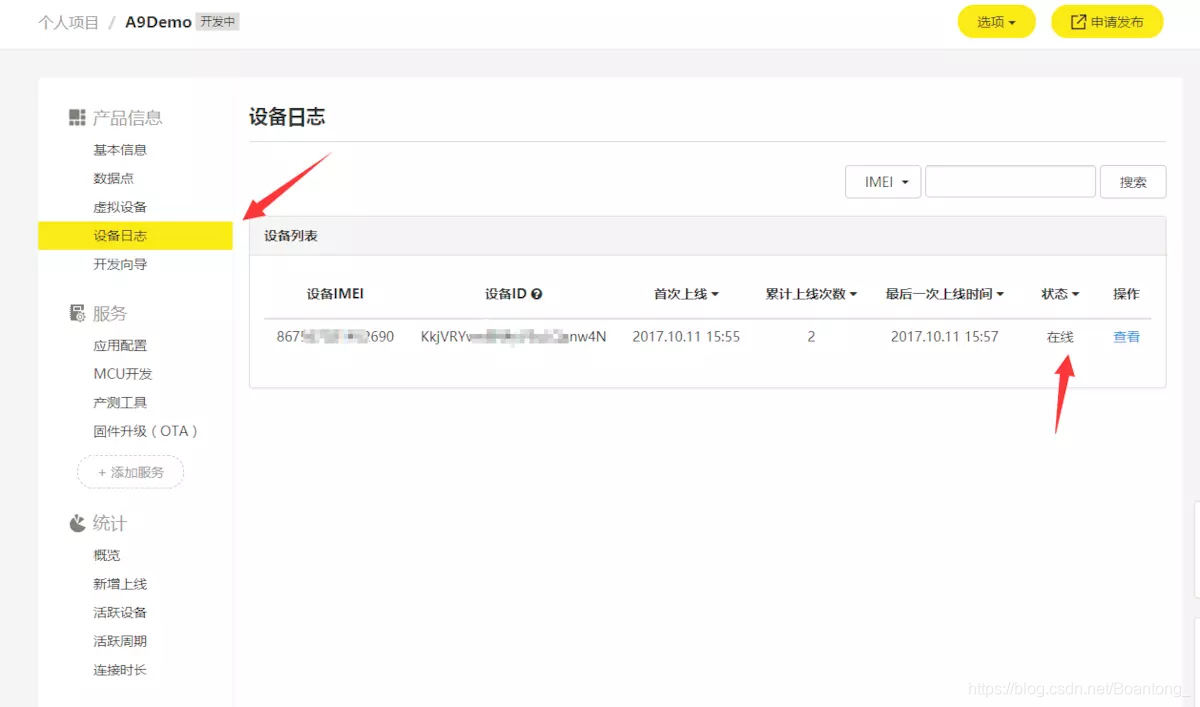

这个时候在机智云后台会看到设备已经在线，点击查看可以看到更多设备信息
在这里插入图片描述
设备在线

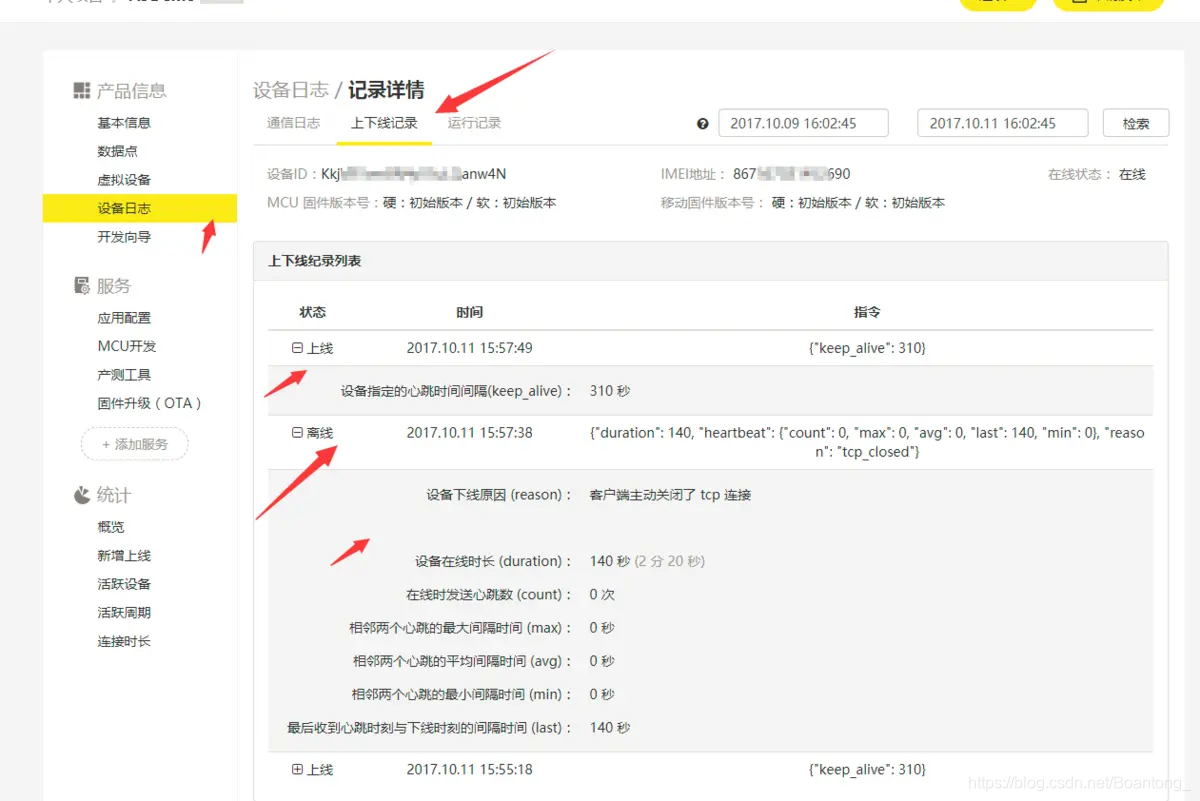

上下线信息

设备推送消息

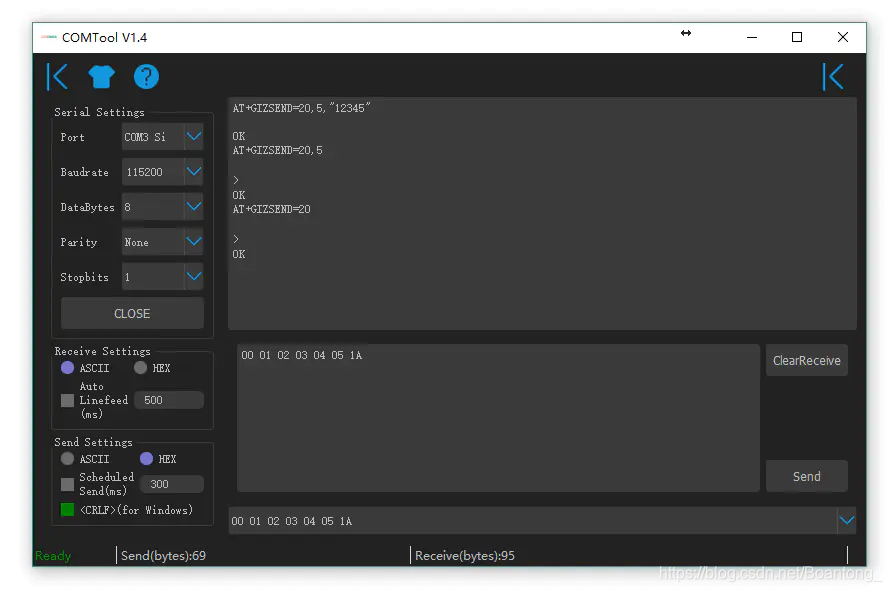

    使用AT+GIZSEND=<action>,[length],[data]推送数据到云端（/手机客户端）
    发送数据的方式有三种格式，类似AT+CIPSEND，如下图，更详细说明见AT指令文档
在这里插入图片描述
设备推送数据

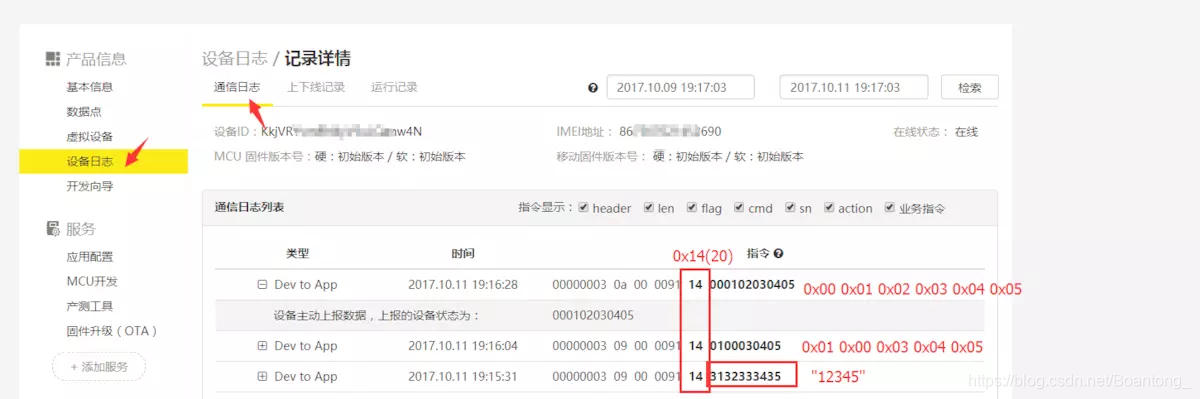

    在后台可以看到数据已经成功推送

后台数据记录
（上面的数据推送是随便推送的，在这里没有任何含义！)

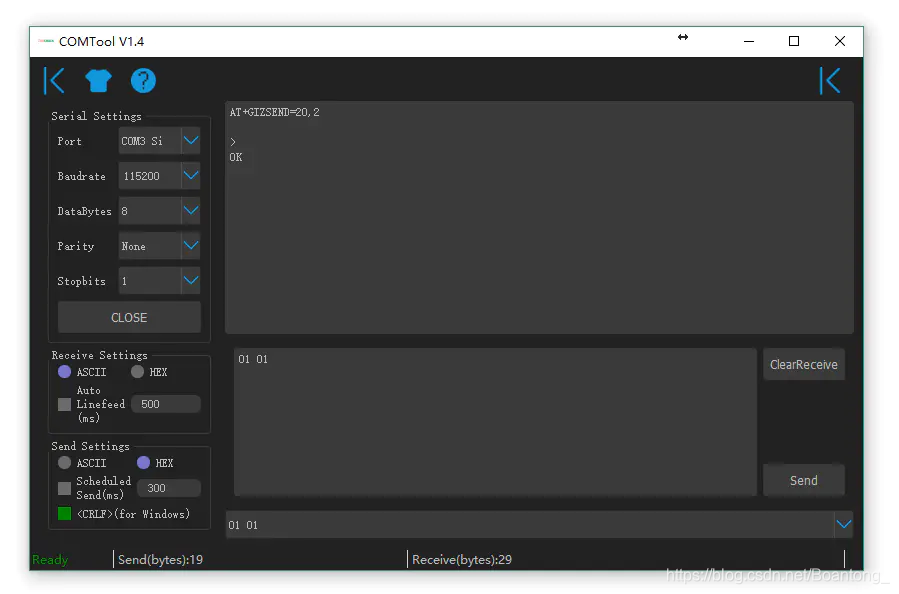

    那么如何推送数据点呢，我们创建了一个数据点，且因为是变长产品，根据协议（最后会详细说明，这里可以先不深入探究），我们需要发送两个字节的数据，报告灯为开：0x0101，报告灯为关：0x0100；因为是设备主动报告数据而且产品是变长，action为20：
在这里插入图片描述
上传数据点

在后台可以看到，推送数据点成功

在这里插入图片描述
后台数据

2.5 手机App查询状态以及控制设备

下载机智云App （支持二次开发），在手机应用商店搜索机智云下载安装
在这里插入图片描述
机智云App
生成设备二维码
按照机智云官方文档教程生成这个设备的二维码，机智云App二维码生成教程

App扫描二维码添加设备
在这里插入图片描述
扫描二维码

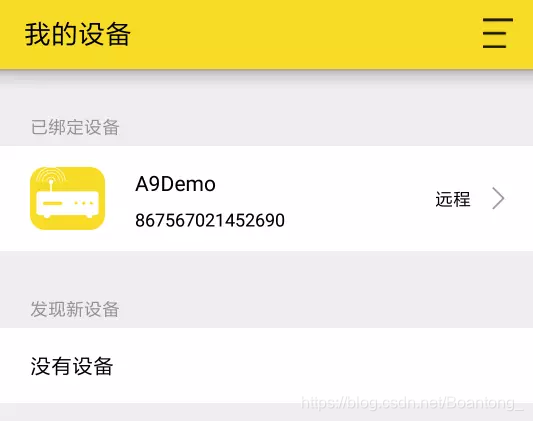

已绑定设备
    查看设备状态及控制设备

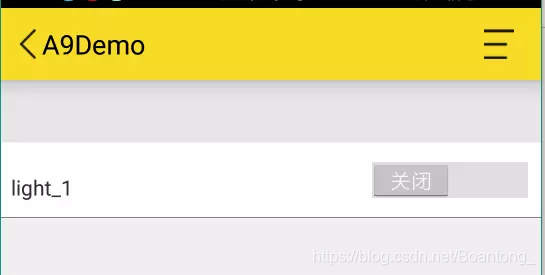

    点击已绑定的设备，进入设备页面，设备会收到客户端进入设备页面的查询设备状态的消息

设备页面

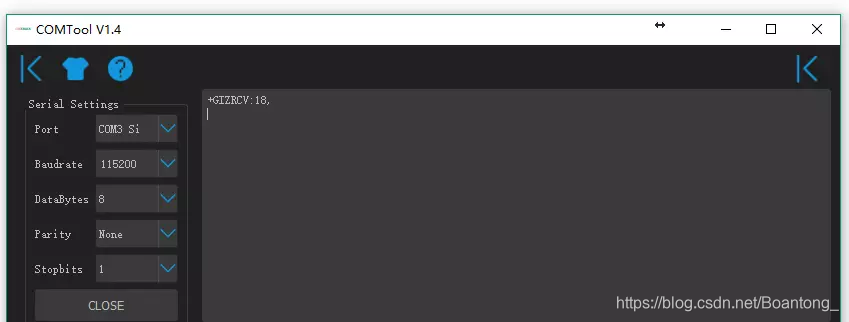

设备收到消息（这里收到ACTION为18的数据即读取命令，数据内容没显示是因为是非ASCII码）

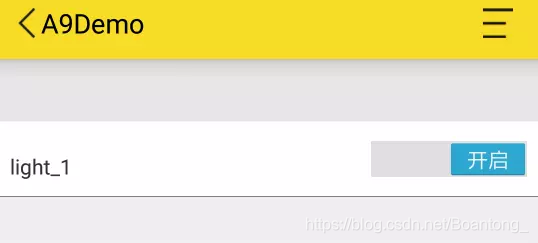

点击控制开关，设备会收到控制命令
在这里插入图片描述
    点击App中的开关，发送控制命令

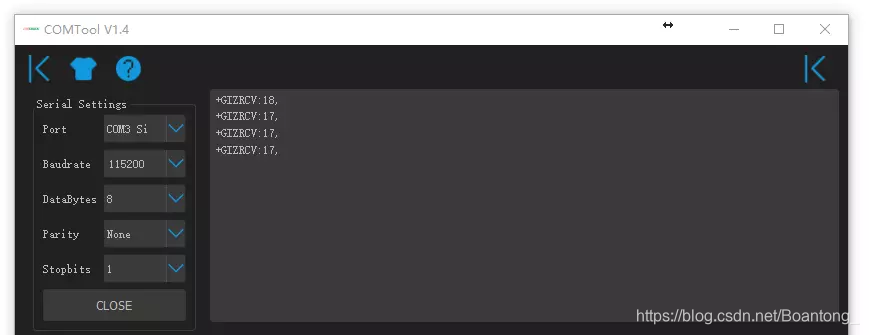

    设备收到控制命令（这里收到ACTION为17的数据即控制命令，数据内容没显示是因为是非ASCII码）

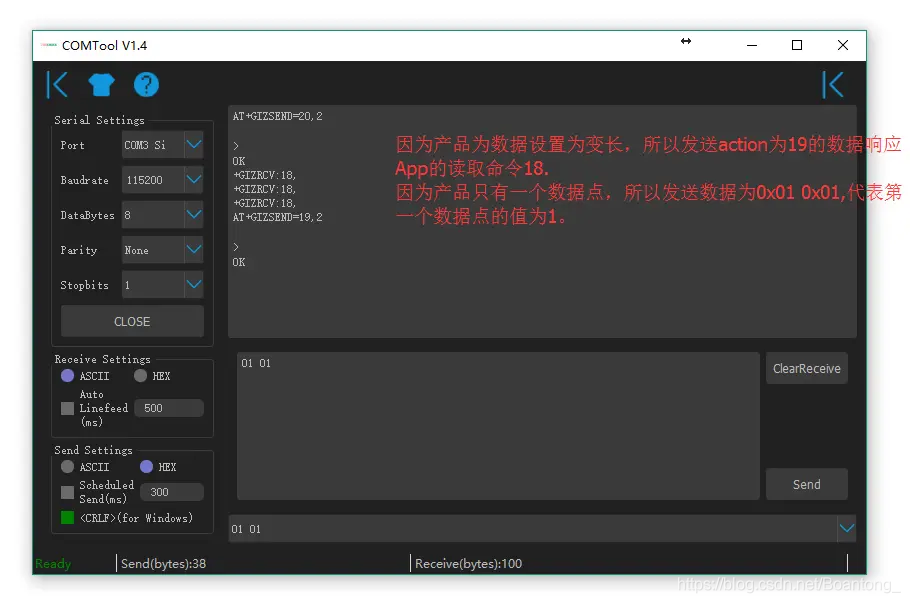

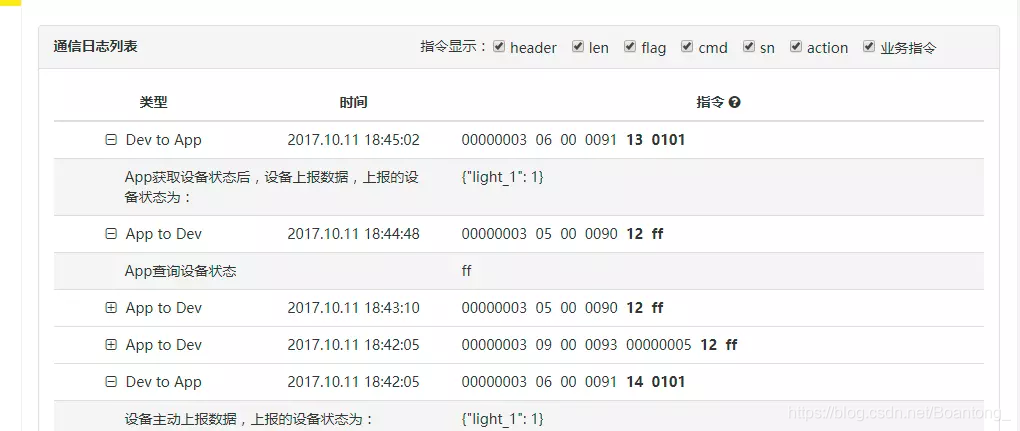

    如果设备推送设备状态（定长ACTION为4，变长ACTION为20）或者响应App的查询命令推送状态（定长ACTION为3，变长ACTION为19），App界面也会实时更新状态
在这里插入图片描述
设备推送数据
