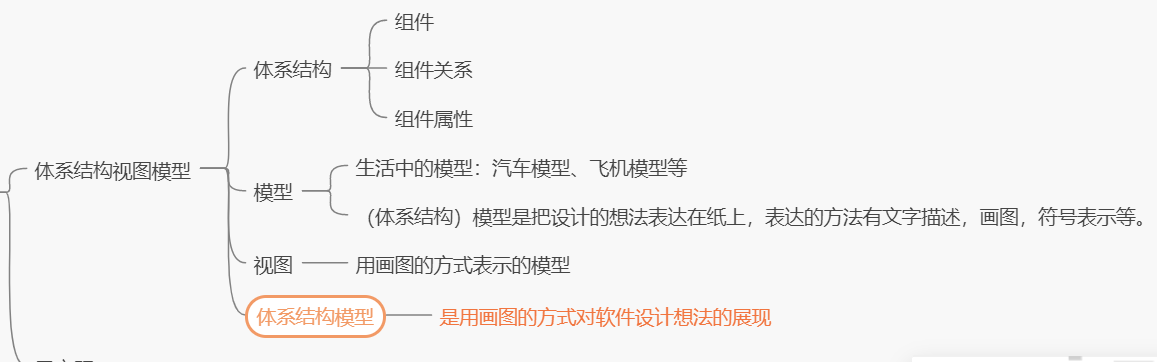

2.1 体系结构视图模型
（1）什么是模型：
生活中的模型：汽车模型、飞机模型等
（体系结构）模型是把设计的想法表达在纸上，表达的方法有文字描述，画图，符号表示等。
（2）什么是视图：用画图的方式表示的模型。
（3）软件视图
2.1 “4+1”视图模型
（1）背景：
问题：一个视图模型，涵盖的方面较窄，只靠一个视图模型无法充分展现软件设计想法不利于软件开发。
解决：用多个视图模型指导一个软件的开发

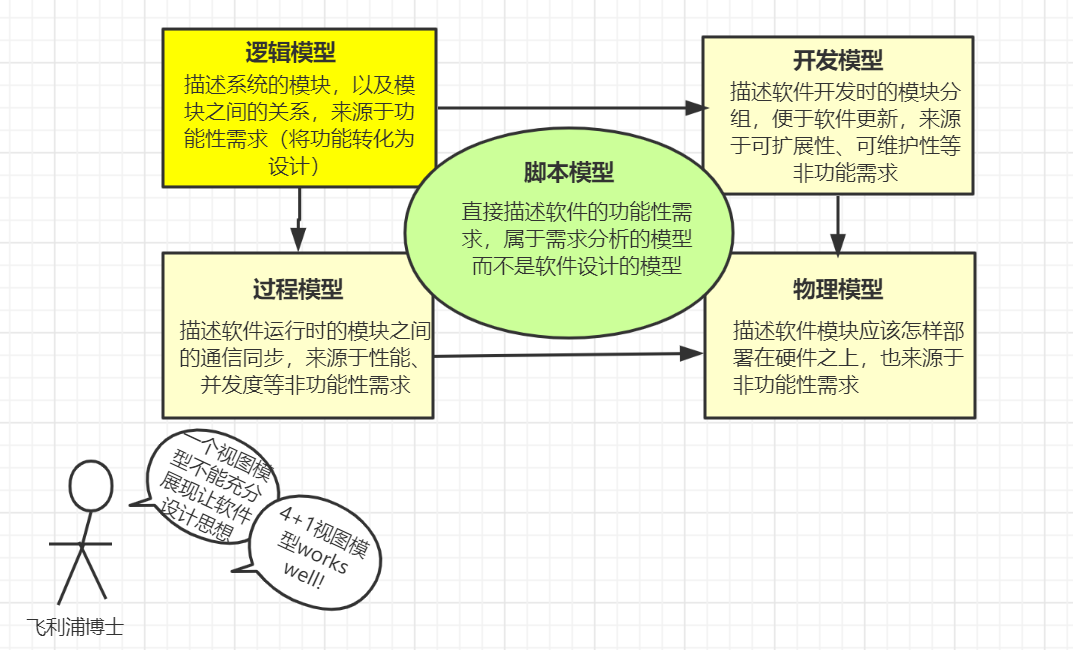

（2）“4+1”视图模型
视图模型太多也不行，研究表明，“4+1”个模型是比较合适的，其中，“4”个模型包括逻辑模型、开发模型、过程模型、物理模型，“1”个模型是脚本模型。
逻辑模型描述系统的模块，以及模块之间的关系，来源于功能性需求（将功能转化为设计）；
开发模型描述软件开发时的模块分组，便于软件更新，来源于可扩展性、可维护性等非功能需求；
过程模型描述软件运行时的模块之间的通信同步，来源于性能、并发度等非功能性需求；
物理模型描述软件模块应该怎样部署在硬件之上
，也来源于非功能性需求；
脚本模型直接描述软件的功能性需求，属于需求分析的模型而不是软件设计的模型，所以没有和上述4个模型并列。
统一建模语言
不同软件设计师对同一设计的画法不同，需要统一，于是统一建模语言即UML应运而生。用UML可以画不同类型的图，而这些图有一些可以作为“4+1”模型的某个模型，另一些可以作为“4+1”模型的另一个模型。
UML画的图有13种，其中主要的图包括：类图、包图、时序图、部署图、用例图，可分别作为“4+1”模型的逻辑模型、开发模型、过程模型、物理模型、脚本模型。具体图的特点在软件工程概论课程说明，这里不作赘述。
