Hi，大家好，作为一个基层工作的GISer，你是否还在利用编辑工具一步一步点着鼠标，一个一个点进行着矢量化呢？心里默默念着，什么时候才能搞定，大栗子今天带你使用一个简单的工具，全力完成任务，你准备好了么？我们就要开始啦！！！
俗话说得好，巧妇难为无米之炊，材料当先，这一期我们需要的最基本的材料：一张你要矢量化的图，ArcGIS中的扩展工具ArcScan以及辅助的编辑工具。
我们的工作流程如下：二值化栅格图→（校正栅格图→定义坐标系统及投影→数据库中创建矢量化文件）→ArcScan设置→矢量化（记好了没？没记好就多看三遍，不够就五遍吧，不记住怎么知道接下来要实现什么呢？）
步骤一：二值化栅格图。（这一步至关重要，如果这一步你没完成，下面寸步难行。）
问题1：为什么要二值化栅格
答案：是因为ArcScan很笨，它再神通广大也还是在计算机上运行，所以你懂了，除了机器语言它是没法识别其他的，所以只认识0和1，这么干就是为了让结果精确！
问题2：怎么进行二值化
答案：方法两种，有复杂的也有简单的，肯定都想看看简单的，但是繁琐的也是一种方法不是么？先说复杂的，利用图像处理工具处理，在PS中，打开栅格图片，图像→调整→阈值，然后输出为TIF，其实现在它还是RGB显示的，所以要在画图工具中将其另存为为单色位图bmp格式，由于bmp格式数据不是我们矢量化通用的数据格式，将其继续另存为tif格式，此时数据就可以进行二值化了。

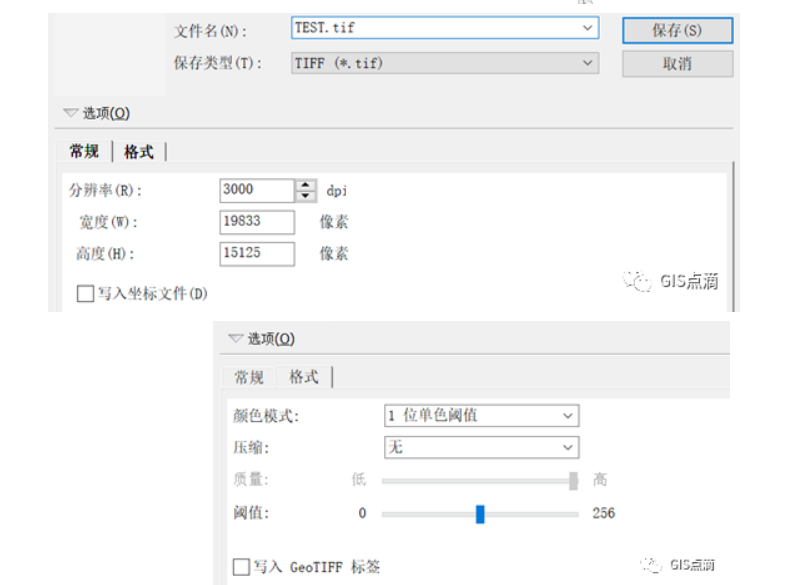

另一种方法：在Arcmap中打开原始栅格数据，执行以下操作：文件→导出地图，对弹出的对话框进行设置，首先，保存类型选择TIFF（*.tif），选项卡中分辨率建议设置高一点，当然要是你原始的图像分辨率就很一般般，那我也救不了你了，选项中的格式中设置颜色模式为1位单色阈值。操作步骤如下：

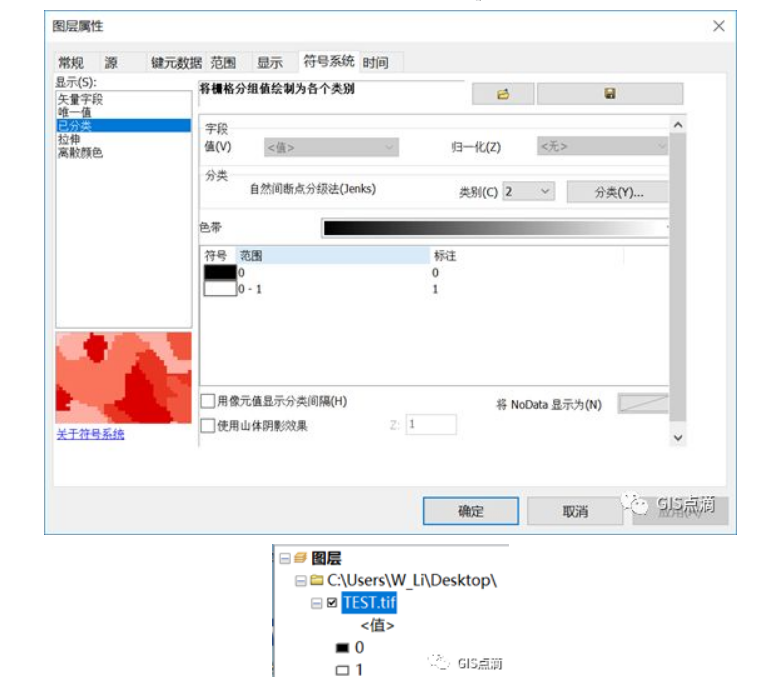

将二值化的图像加载到Arcmap中进行符号化设置，在图层中右键属性，打开属性对话框，在符号系统中，将其分为两类，操作步骤如下：
步骤二：校正栅格图→定义坐标系统及投影→数据库中创建矢量化文件
看到这步，你可能很好奇为什么我把这三个步骤放一起讲了，其实很简单，这不是这篇小文的重点，然而又是整个操作中不可或缺的一部分，此处就简单介绍一下工作空间和相应工具，具体每一个步骤后期小文会详细介绍。
栅格数据的校正，利用地理处理工具：
定义坐标系统及投影，利用ArcToolbox中数据管理工具→投影和变换→定义投影，对定义投影后的数据进行投影栅格操作。
数据库中创建矢量化文件，在目录窗口下，选择要存放的文件夹，在文件夹下创建地理数据库，并在数据库中创建shp文件，且该shp文件的坐标系统要与前边栅格数据的坐标系统保持一致，创建完毕，将其加载到内容列表中。
步骤三：ArcScan设置
调出ArcScan工具条，在菜单栏空白处单击右键选择arcScan

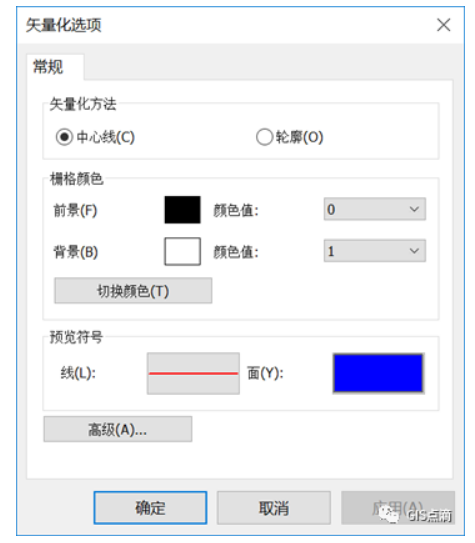

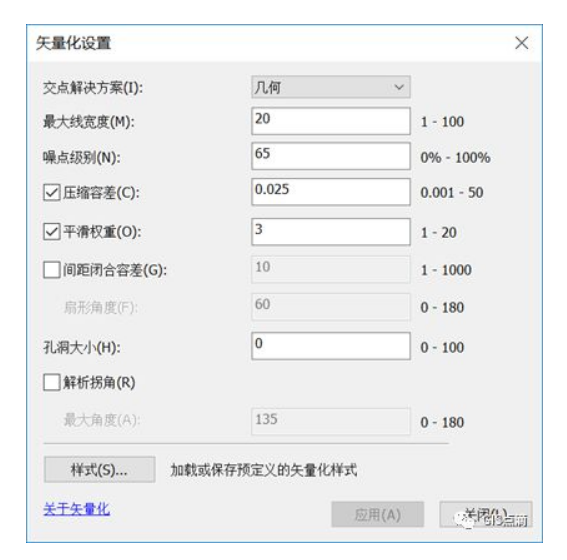

在编辑器中开始编辑，对ArcScan工具条中的矢量化进行参数设置：

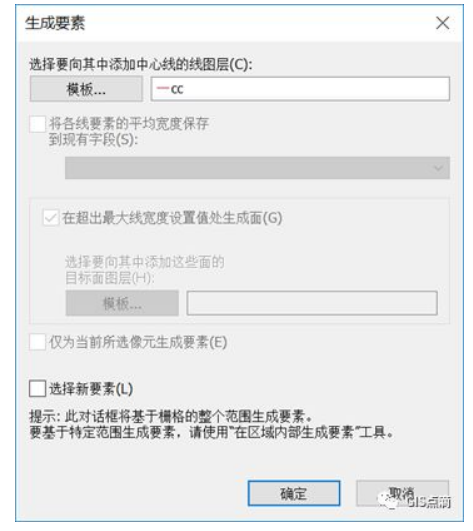

点击矢量化菜单栏下生成要素，开始运行
保存编辑，停止编辑，到此整个矢量化过程全部结束！
最后祝大家周末high森~~~
