这两天研究了一下，OpenStack的工作原理，并着重调研了一下RabbitMQ在OpenStack中扮演的角色。
首先，OpenStack中模块Volume Control、Network Controller、ComputeController以及Scheduler之间的通信是通过AMQP协议实现，消息由RabbitMQ作为中间件转发，以一种RPC（Remote Process Call）的方式进行的。具体可见图
其中用户在dashboard中进行的操作通过Nova.api、Glance.api等调用Volume、Network、ComputeController等模块，上图中是一个逻辑结构，可以看出这种基于RPC的松耦合调用可以不用关心某些模块是否在本机，Openstack的多个模块间可以轻易以分布式的方式解决。
以Nova为例，每一个Nova服务都会在初期建立两个队列，两个队列同时与相同的exchange（名称叫做Nova、类型为Topic）绑定，但是二者的RoutingKey不同也就是Topic不同，格式分别为NODE-TYPE.NODE-ID以及NODE-TYPE，其二者功能也有所不同，并且由于采用RPC结构，所以当操作完成，结果会以Direct的方式回复给服务调用方。该流程是RabbitMQ在Openstack中实现的核心思想，具体图示如下：
其中Invoker可以看做Nova.api,发出指令，这里TopicConsumer会以一个subscriber的身份注册到相应队列上，当队列有消息过来时，会及时Push给Consumer，当Worker处理完成，则会返回结果，以Direct方式（即双方Routing Key相同且唯一）回复给Invoker，完成RPC全部流程。
其实针对于OpenStack而言，RabbitMQ并不是唯一选择，任何基于AMQP协议的消息队列都可以作为该中间件存在于OpenStack之中。
由于上文提到了以Topic方式进行消息分配（exchange），这里就对RabbitMQ的消息分配模式进行简单介绍：
1、Direct Exchange queue绑定到exchange上，发送与接收方（订阅该Queue）必须使用一个完全相同的Routing Key才行
2、Fanout Exchange 不关心Routingkey是什么，只要Queue与该exchange绑定，接收方（订阅该Queue）就会收到该消息。

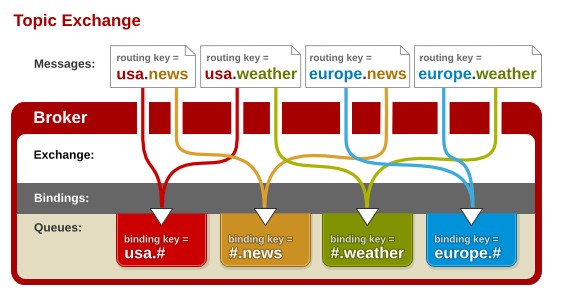

3、Topic Exchange 对Routing key进行加工，引入了两个符号* #，*匹配任意一个词，#可匹配一个或多个词，这样queues以一个高级的Routing Key命名方式与exchange绑定，针对自己感兴趣的Topic进行订阅。
这样我们就明白了为何Openstack中用topic模式的原因，拿Exchange Nova为例，这上面有六个queue与之绑定，分别是Network、Network.xxx、queue通过这些不同的RoutingKey来获取不同Topic的消息。
最后还要澄清几个概念
Connection：连接，是针对于RabbitMQ的AMQP客户端与之建立的，类似于一个DB的connection
Channel：在Connection基础上的轻量级的信道
Exchange、Queue、RoutingKey，下图很好的解释了三个名词的概念，这里以一个RoutingKey将Queue Binding到一个Exchange上，一个Exchange与一个Routingkey共同确定了一个到达queue上的route。
rabbitmq的命令可以参考http://www.2cto.com/os/201206/137847.html?fw_key=20EAF9E5E8BB84D5
参考资料：
http://docs.openstack.org/developer/nova/devref/rpc.html
http://www.rabbitmq.com/getstarted.html
http://www.infoq.com/articles/AMQP-RabbitMQ
http://wenku.baidu.com/view/800285ea0975f46527d3e19b.html
http://en.wikipedia.org/wiki/RabbitMQ
http://sunjun041640.blog.163.com/blog/static/25626832201031822459205/
http://zhb1208.iteye.com/blog/1330658
代码：http://sillycat.iteye.com/blog/1579464
PS：
RabbitMQ的管理界面可以通过下面命令安装
/usr/lib/rabbitmq/lib/rabbitmq_server-2.7.1/sbin/rabbitmq-plugins enable rabbitmq-management
之后重启rabbitmq，登录 http://server-name:55672 可以看到友善的管理界面...
