U-BOOT的移植与分析（第一阶段配置过程）（1）

U-BOOT配置

　　补丁文件中修改代码的表示方法：（1）“---” 表示是原来代码（2）“+++”表示修改后的代码

补丁要补的位置

diff -urN u-boot-1.1.6/board/100ask24x0/100ask24x0.c u-boot-1.1.6_jz2440/board/100ask24x0/100ask24x0.c
--- u-boot-1.1.6/board/100ask24x0/100ask24x0.c 1970-01-01 07:00:00.000000000 +0700
+++ u-boot-1.1.6_jz2440/board/100ask24x0/100ask24x0.c 2010-11-26 12:54:37.034090906 +0800

@@ -0,0 +1,96 @@

“-”表示没有修改过的代码；“+”表示修改后的代码

原来的代码是从第0行开始共有0行（补丁产生新文件）修改过的代码从第1行开始向下共有96行。

补丁的详细过程

解压U-BOOT文件

tar xjif u-boot-1.1.6.tar.bz2

打补丁

打补丁时一般已经是进到“u-boot-1.1.6”这个目录下，所以 patch时便忽略去目录“u-boot-1.1.6”。用到参数 -p1 。是指忽略去第一个“/”。

启动内核

1.先配置 make xx_config:在 Makefile 中搜索 100ask24x0_config

2.make

配置100ask24x0_config

首先打开u-boot-1.1.6/Makefile文件:

　　配置make 100ask24x0_config

make 100ask24x0_config 时相当于执行： @$(MKCONFIG) $(@:_config=) arm arm920t 100ask24x0 NULL s3c24x0

SRCTREE    := $(CURDIR)                             *CURDIR是make的内嵌变量， 为当前目录

MKCONFIG := $(SRCTREE)/mkconfig

MKCONFIG就是当前目录下的mkconfig文件，$(@:_config=)的结果就是将100ask24x0_config中的_config去掉为100ask24x故实际就是执行命令 ./mkconfig arm arm920t 100ask24x0 NULL s3c24x0

打开mkconfig

mkconfig 100ask24x0 arm arm920t 100ask24x0 NULL s3c24x0
$0 $1 $2 $3 $4 $5 $6

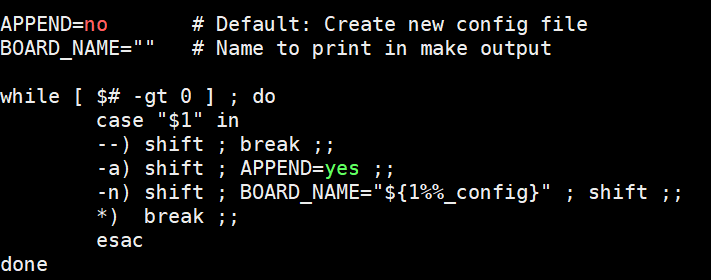

这是分析它（指 mkconfig 传进来的参数）传入的参数 1，有没有--，-a,-n 或*。参看脚本命令和参数发现都没有，则这 8 行可以去掉。

相当于 BOARD_NAME=100ask24x0 如果“BOARD_NAME”已经定义了。就不执行 BOARD_NAME="$1"。若没定义则执行 BOARD_NAME="$1 “或”的关系。在此之前LINUX 脚本中，用$1 表示第一个参数或命令。

$#表示参数的个数。这里除去命令外，看上面参数是 6 个（$1-6）.这里是说参数小于 4 个则退出，参数大于 6 个也是退出。接着打印

在终端处也可以看到

在Makefile中有这么几行代码

BUILD_DIR := $(O)

OBJTREE       := $(if $(BUILD_DIR),$(BUILD_DIR),$(CURDIR))   * 若$(BUILD_DIR)大于0为真OBJTREE=$(BUILD_DIR)，
SRCTREE       := $(CURDIR)
TOPDIR       := $(SRCTREE)
LNDIR       := $(OBJTREE)

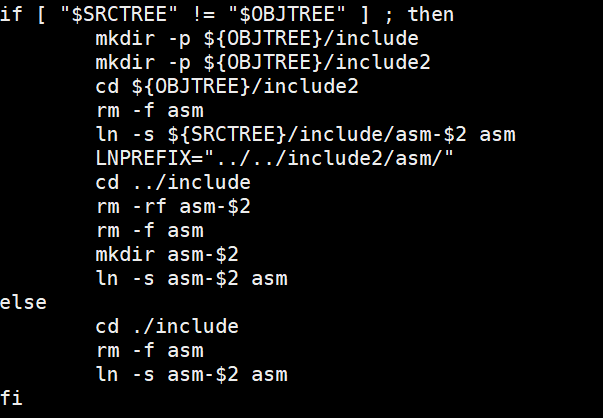

可以推断出 $(CURDIR)等于0，所以OBJTREE=$(CURDIR), SRCTREE := $(CURDIR) 所以$SRCTREE" == "$OBJTREE故执行else分支。打开include目录删除asm文件建立新文件asm连接文件，指向asm-arm文件(表示选择使用arm架构文件)

在中断出也可以看出

继续向下分析：rm -f asm-$2/arch

if [ -z "$6" -o "$6" = "NULL" ] ; then （-z）为空（-o）=NULL 判断为假

ln -s ${LNPREFIX}arch-$6 asm-$2/arch

if [ "$2" = "arm" ] ; then      判断为真
   rm -f asm-$2/proc
   ln -s ${LNPREFIX}proc-armv asm-$2/proc
fi

#
# Create include file for Make
#
echo "ARCH   = $2" > config.mk ">":新建config.mk文件，里面内容为ARCH = arm
echo "CPU    = $3" >> config.mk   ">>"追加新内容
echo "BOARD = $4" >> config.mk

[ "$5" ] && [ "$5" != "NULL" ] && echo "VENDOR = $5" >> config.mk 判断$5存在且不等于NULL

[ "$6" ] && [ "$6" != "NULL" ] && echo "SOC    = $6" >> config.mk    判断$6存在且不等于NULL

得出结论：

ARCH=ARM

CPU = ARM920T

BOARD = 100ASK24x0

SOC = S3C24x0

if [ "$APPEND" = "yes" ]   # Append to existing config file 在mkconfig第11行中，APPEND=no，所以执行else语句创建config.h
then
   echo >> config.h
else
   > config.h       # Create new config file
fi
echo "/* Automatically generated - do not edit */" >>config.h
echo "#include <configs/$1.h>" >>config.h   追加内容#include<configs/100ask24x0.h>
exit 0 退出
