IEEE于1999年批准802.1q（Virtual Local Area Network）作为802.1d（Spanning Tree Protocol）连网标准修正的一部分。
常见概念
VID：VLAN ID，占12位取值1-4094。数据帧携带VID一致时可相互通讯。
PVID：Port-base VLAN ID，标识交换端口对不带Tag字段的帧处理形式按PVID号进行进出交换机操作。
Tagged ：可以简单理解对数据包增加802.1Q标记字段的过程。
TRUNK PORT：思科将允许多VLAN共同通行的端口称为TRUNK端口，链路为TRUNK链路。Trunk端口可以理解为Tagged Port。
Untagged：数据帧去掉802.1QVLAN标签字段的过程。
Access PORT：收发Untagged数据帧，且对于进入交换机的数据包，增加VLAN Tag字段。
数据帧结构

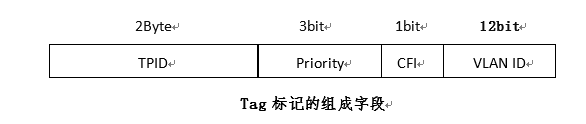

在数据帧封装格式中加入字段进行限制广播范围。具体为源MAC地址后新增Tag字段，该Tag信息携带了帧类型、用户VLAN编号、用户优先级和校验和等信息。
- TPID-0x8100（2Byte）
Tag Protocol Identifier是IEEE定义的新的类型，表明这是一个加了802.1Q标签的帧。TPID包含了一个固定的值0x8100。
注意：TPID厂家可以自定义值，当不同厂商对接时，当邻居发现该值非0x8100时，丢弃该帧。为了实现通信，必须修改两台对接设备的TPID值，确保一致性。
- Priority-8种（3bit）
这3 位指明帧的优先级。一共有8种优先级，0－7。值越大越优先，当网络发生阻塞时，优先转发高优先级的帧。
- CFI-格式规范（1bit）
Canonical Format Indicator，标识MAC地址在不同的传输介质中是否以标准格式进行封装。值为0说明是规范格式，1为非规范格式。它被用在令牌环/源路由FDDI介质访问方法中来指示封装帧中所带地址的比特次序信息。在以太网交换机中，规范格式指示器总被置为0。
- VLAN ID-编号（12bit）
VLAN Identified这是一个12位的域，指明VLAN的ID，一共4096个，每个支持802.1Q协议的交换机发送出来的数据包都会包含这个域，以指明自己属于哪一个VLAN。其中，VLAN ID=0用于识别帧优先级，VLAN ID=4095作为预留值，可配置范围为1-4094。
