汇编语言（王爽版）学习笔记 第二章 寄存器【CPU工作原理】（1）

CPU概述

一个典型的CPU由运算器、控制器、寄存器等器件组成，这些器件靠内部总线相连。
区别：

• 内部总线实现CPU内部各个器件之间的联系
• 外部总线实现CPU和主板上其它器件的联系

8086CPU有14个寄存器：
AX,BX,CX,DX,SI,DI,SP,BP,IP,CS,SS,DS,ES,PSW

---

2.1通用寄存器

8086CPU所有的寄存器都是16位的，可以存放两个字节。

AX,BX,CX,DX通常用来存放一般性数据的被称为通用寄存器

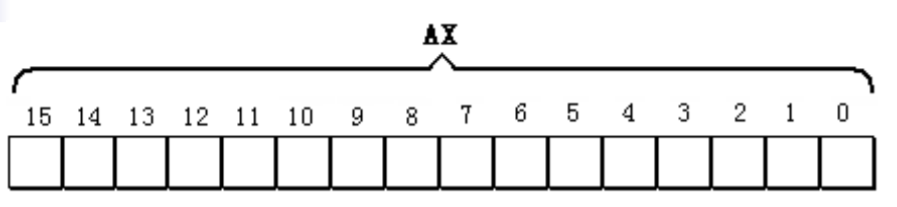

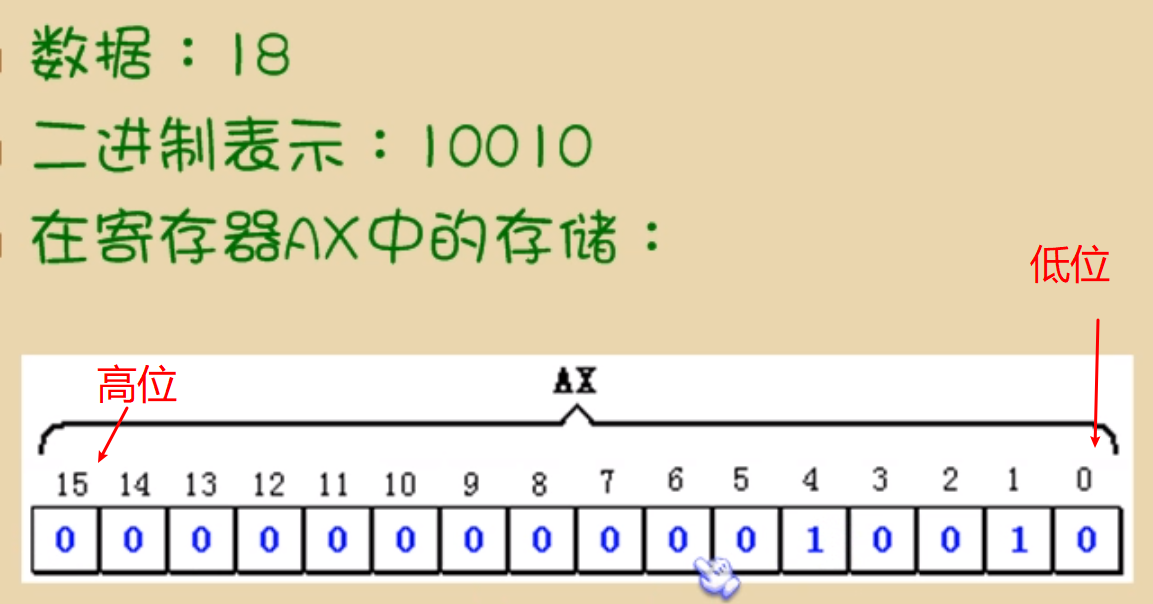

• 一个16位的寄存器可以储存一个16位的数据
• 可存放的最大数据是2¹⁶-1

1. 8086上一代CPU中的寄存器都是8位的；

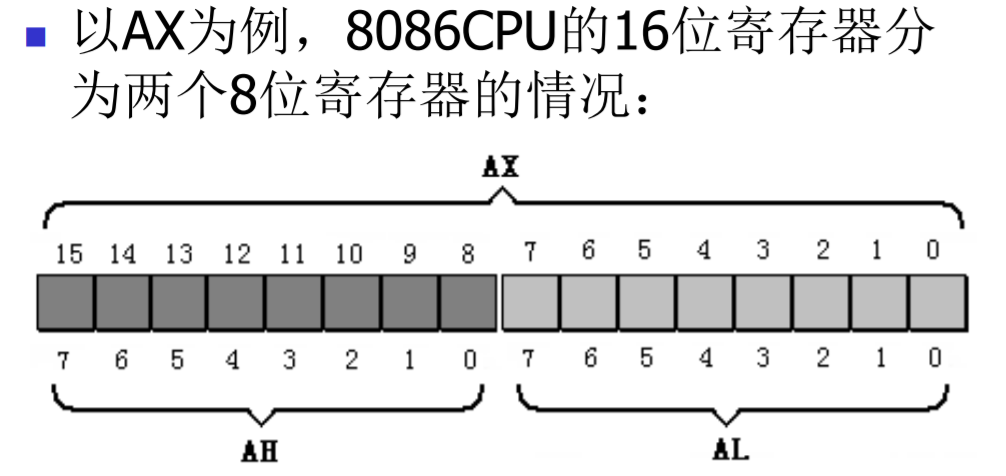

2. 为保证兼容性，AX,BX,CX,DX都可以分为两个独立的8位寄存器使用。

AX–>AH和AL
BX–>BH和BL
CX–>CH和CL
DX–>DH和DL

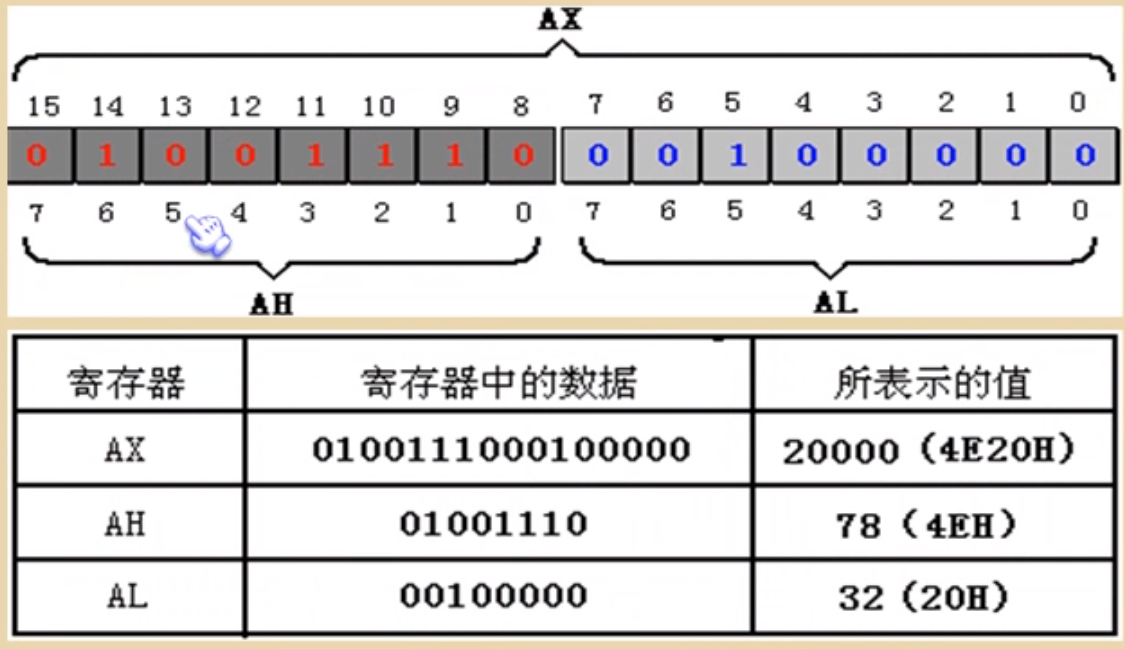

AX的高八位（8~15）组成了AH寄存器
AL的低八位（0~7）组成了AL寄存器
二者都可以单独使用

---

2.2 字在寄存器中的存储

一个字（word=2B）可以存在一个16位的寄存器中，这个字的高位字节和低位字节就存在这个寄存器的高8位寄存器和低8位寄存器中。

---

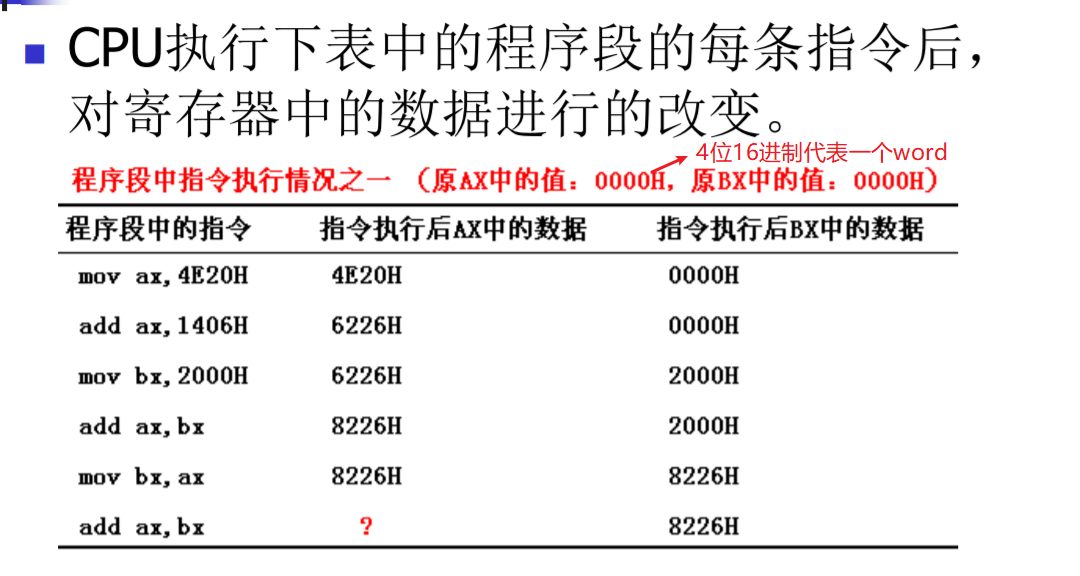

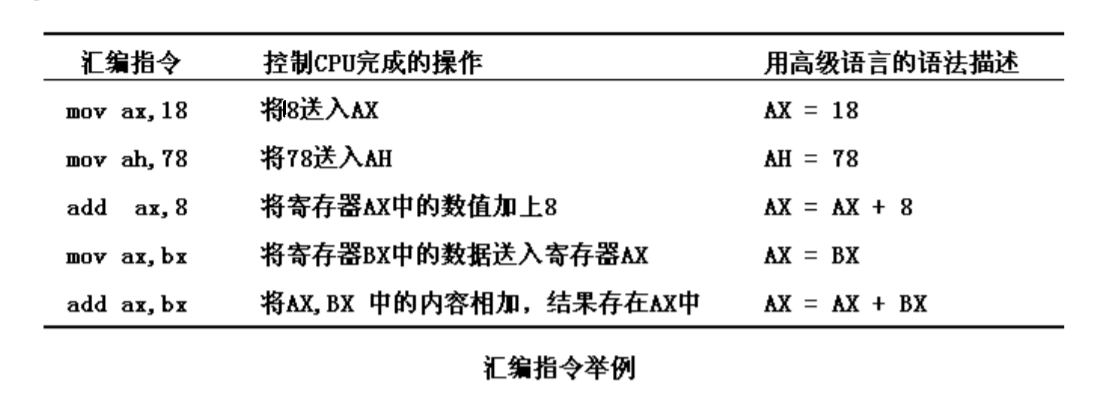

2.3 几条汇编指令

注：汇编指令不区分大小写

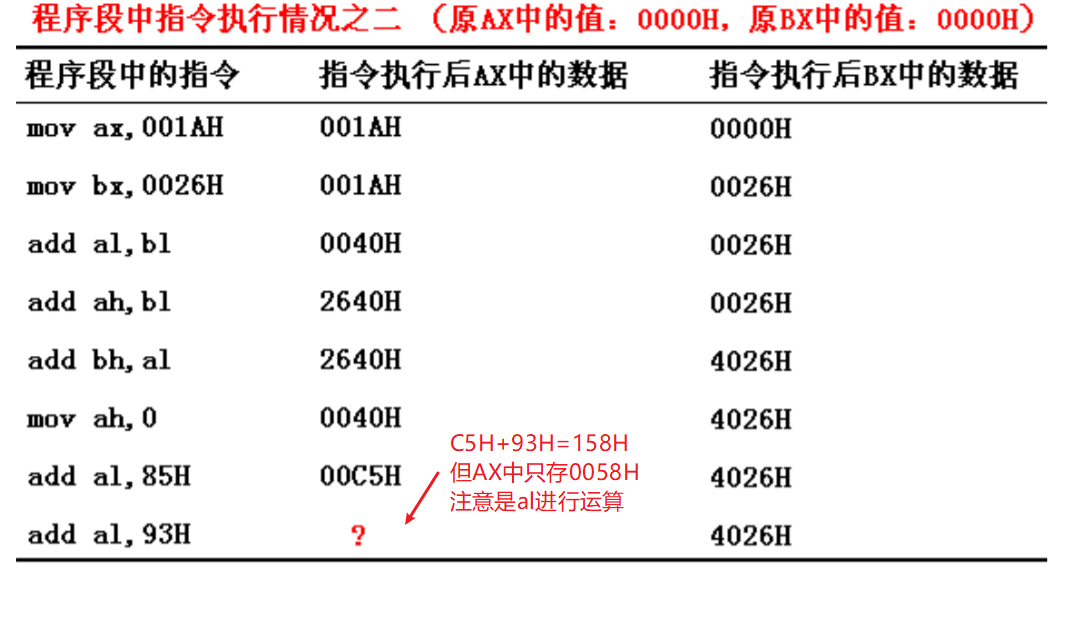

?处表示4位已经存储不下了 ↓↓↓


注：这里的丢弃，并不是指真正的丢弃进位值，只是进位值不能在8位寄存器中保存。

---

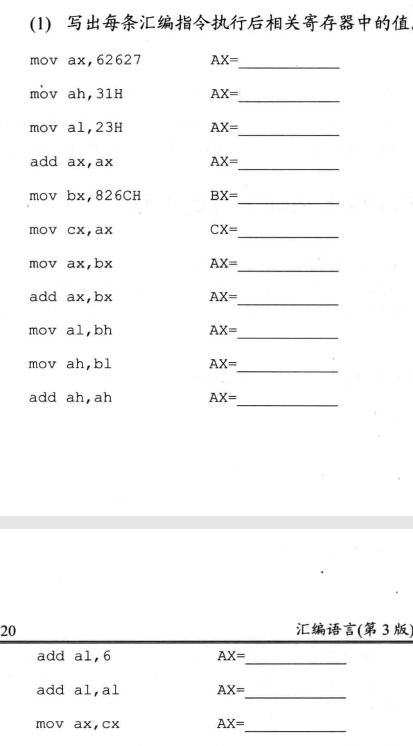

检测点2.1

1. AX=F4A3H
2. AX=31A3H
3. AX=3123H
4. AX=6246H
5. BX=826CH
6. CX=6246H
7. AX=826CH
8. AX=04D8H
9. AX=0482H
10. AX=6C82H
11. AX=D882H
12. AX=D888H
13. AX=D810H
14. AX=6246H

mov ax，2H
add ax，ax
add ax，ax
add ax，ax
