VIVO语音助手控制ESP8266点灯

1、修改代码并上传到ESP8266，修改3个地方（wifi名称、密码、密钥）

#include <ESP8266WiFi.h>        // 本程序使用 ESP8266WiFi库
#include <ESP8266WiFiMulti.h>   //  ESP8266WiFiMulti库
#include <ESP8266WebServer.h>   //  ESP8266WebServer库

ESP8266WiFiMulti wifiMulti;     // 建立ESP8266WiFiMulti对象,对象名称是 'wifiMulti'

ESP8266WebServer esp8266_server(80);// 建立网络服务器对象，该对象用于响应HTTP请求。监听端口（80）

void setup(void){
  Serial.begin(9600);   // 启动串口通讯

  pinMode(LED_BUILTIN, OUTPUT); //设置内置LED引脚为输出模式以便控制LED

  wifiMulti.addAP("WiFissid", "WiFipassword");
  Serial.println("Connecting ...");

  int i = 0;
  while (wifiMulti.run() != WL_CONNECTED) {  // 此处的wifiMulti.run()是重点。通过wifiMulti.run()，NodeMCU将会在当前
    delay(1000);                             // 环境中搜索addAP函数所存储的WiFi。如果搜到多个存储的WiFi那么NodeMCU
    Serial.print(i++); Serial.print(' ');    // 将会连接信号最强的那一个WiFi信号。
  }                                          // 一旦连接WiFI成功，wifiMulti.run()将会返回“WL_CONNECTED”。这也是
                                             // 此处while循环判断是否跳出循环的条件。

  // WiFi连接成功后将通过串口监视器输出连接成功信息
  Serial.println('\n');
  Serial.print("Connected to ");
  Serial.println(WiFi.SSID());              // 通过串口监视器输出连接的WiFi名称
  Serial.print("IP address:\t");
  Serial.println(WiFi.localIP());           // 通过串口监视器输出ESP8266-NodeMCU的IP

  esp8266_server.begin();                           // 启动网站服务
  esp8266_server.on("/", HTTP_GET, handleRoot);     // 设置服务器根目录即'/'的函数'handleRoot'
  esp8266_server.on("/LED", HTTP_GET, handleLED);  // 设置处理LED控制请求的函数'handleLED'
  esp8266_server.onNotFound(handleNotFound);        // 设置处理404情况的函数'handleNotFound'

  Serial.println("HTTP esp8266_server started");//  告知用户ESP8266网络服务功能已经启动
}

void loop(void){
  esp8266_server.handleClient();                     // 检查http服务器访问
}

void handleRoot() {
  esp8266_server.send(200, "text/html", "<input type=\"submit\" value=\"LED\">");
}

//处理LED控制请求的函数'handleLED'
void handleLED() {
  digitalWrite(LED_BUILTIN,!digitalRead(LED_BUILTIN));// 改变LED的点亮或者熄灭状态
  esp8266_server.sendHeader("Location","/");          // 跳转回页面根目录
  esp8266_server.send(303);                           // 发送Http相应代码303 跳转
}

// 设置处理404情况的函数'handleNotFound'
void handleNotFound(){
  esp8266_server.send(404, "text/plain", "404: Not found"); // 发送 HTTP 状态 404 (未找到页面) 并向浏览器发送文字 "404: Not found"
}

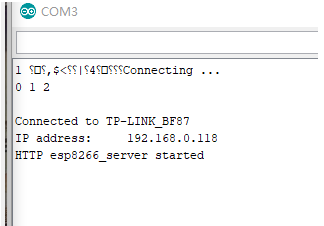

2、烧录成功，打开串口调试助手记录下IP地址
在这里插入图片描述
3、打开手机进入Jovi语音

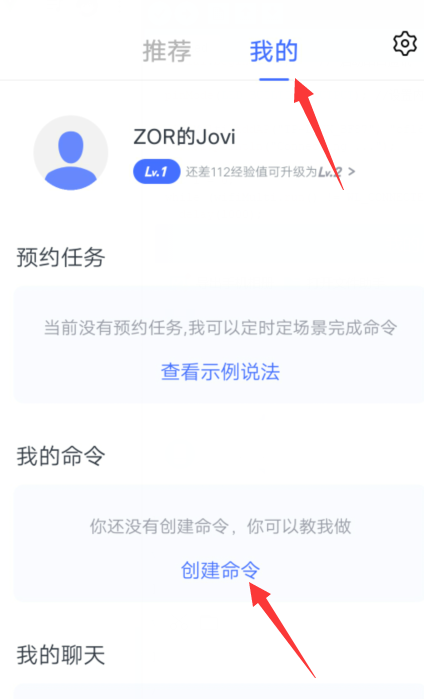

4、点开“我的”选择“创建命令”

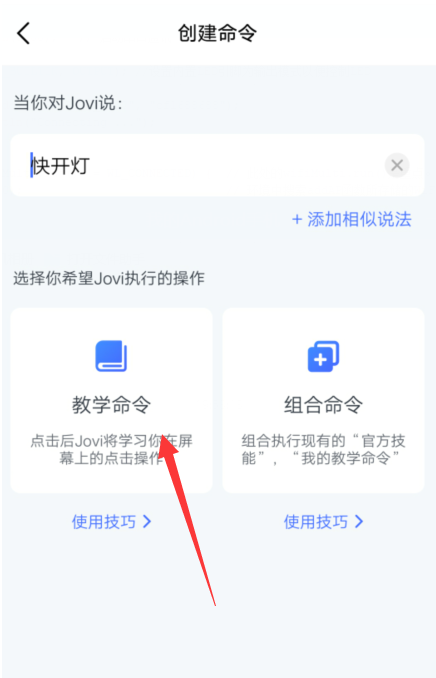

5、点击右上角“+”，设置“当你对Jovi说”，选择教学命令

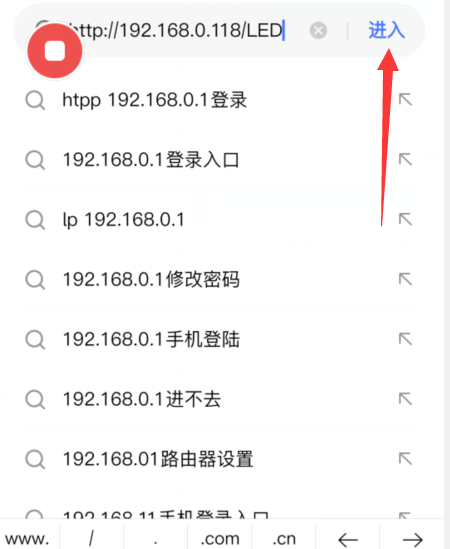

6、进入浏览器输入http://+刚刚记录的IP+/LED，点击进入，点击红色录制按钮完成录制
在这里插入图片描述
7、进行测试

回应“已执行成功”，ESP8266 板载LED开灯(或关灯)测试成功
（注:设置开关灯的操作相仿，输入网址一样）

原文章在博主的网站也有：runsel.cn

来源：CSDN

作者：海樹.

链接：https://blog.csdn.net/weixin_44602646/article/details/104683477
