1.MCS-51系列单片机的内部结构：

主要功能特点：（高性能八位单片机）
8位CPU
128B数据存储器RAM（52系列有256B）
4KB程序存储器ROM/EPROM
特殊功能寄存储器区
5个中断源，2个中断优先级
32根I/O线（4个8位并行口）
2个16位定时/计数器（52子系列有3个）
1个全双工异步串行口
1位布尔处理机
片外可扩展64Kb程序存储器ROM和64KB数据存储器RAM
片内振荡器及时钟电路

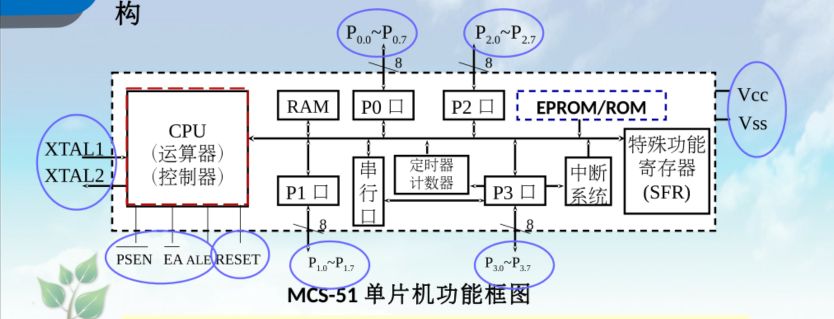

2.内部结构：

在这里插入图片描述
（1）CPU（中央处理器）
中央处理器是单片机的核心，它是一个8位的CPU，用于实现运算和控制功能，主要由运算器和控制器两个主要部分组成。
（2）数据存储器（RAM）
片内128B（52子系列有256B），用于存放可读写的数据。如果片内容量不够，片外最多可扩64KB。掉电后，数据丢失。
（3）程序存储器（EPROM/ROM）
片内集成有4Kb（52子系列有8KB）,用于存放程序和原始数据。如片内容量不够，片外可外扩至64KB。掉电后，数据不丢失，通电后又可立即使用。
（4）中断系统
通常计算机只有一个CPU，但可能同时要输入输出，运行程序等，借助中断控制系统可足以完成多项任务。MCS-51系列有5个中断源（52子系列有6个），2个中断优先权。
（5）定时器/计数器
2个16位定时器/计数器（52子系列有3个），4种工作方式。
（6）并行I/O口
4个8位并行I/O口。分别是P0口，P1口P2口和P3口，用于完成数据的并行输入输出。
（7）串行I/O
1个全双工的异步串行口，4种工作方式。
（8）特殊功能寄存器（SFR）
26个特殊功能寄存器，对片内各功能部件管理，控制和监视。

3.引脚功能：

封装形式：
（1）双列直插式封装（HMOS制造工艺）40引脚。其中有DIP的封装形式。
（2）方形封装（CHMOS制造工艺）44个引脚，其中4个NC。其中有PLCC的封装形式和PQFP的封装形式。

单片机的最小系统：
电源电路，时钟电路，复位电路组成。

引脚功能：
（1）电源引脚：
电源引脚提供芯片的工作电源，MCS-51系列单片机采用单一电源（5V）供电。
Vcc（40号引脚），接+5V电压
Vss（20号引脚），接GND
（2）时钟引脚及连接方式：
MCS-51单片机根据硬件电路的不同，片内的时钟产生有两种方式：
内部时钟方式（18号引脚）：
—----------------利用芯片内部振荡电路，在XTAL1和XTAL2引脚上外接定时元件，内部振荡器便能产生自激振荡。定时元件可以采用石英晶体和电容组成的并联谐振电路（晶体在1.2MHZ~12MHZ之间选择；电容通常是30pF左右）

外部时钟方式（19号引脚）：
——--------------------XTAL1接地，XTAL2接外部振荡器。
（3）控制引脚：
第一个：RST/VPD复位信号及连接方式（9号引脚）
复位：是使单片机和系统中的其他部件处于某种确定的初始状态。
复位有两种：上电复位和开关复位
该引脚还有复位功能。接+5V备用电源，一旦Vcc点位突然下降或断电，能保护片内RAM中的信息不回丢失，复点后能正常工作。
第二个：PSEN ：片外程序存储器读选通（29引脚），低电平有效
第三个：ALE/PROG信号：地址锁存信号/编程脉冲输入端（30引脚）
还可以输出矩形脉冲，评率为fosc（时钟频率）的六分之一,可用作系统中
其他芯片的时钟源。
第四个：EA/Vpp：内部和外部程序存储器选择信号（31引脚）
当EA为高电平中，CPU从片内程序存储器取指执行，地址超过0FFFH后自动转向片外程序存储器；
当EA为低电平时，CPU只从片外程序存储器取指。
8031中EA必须接地。

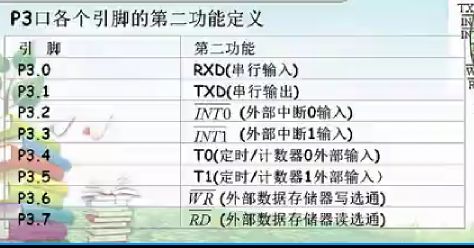

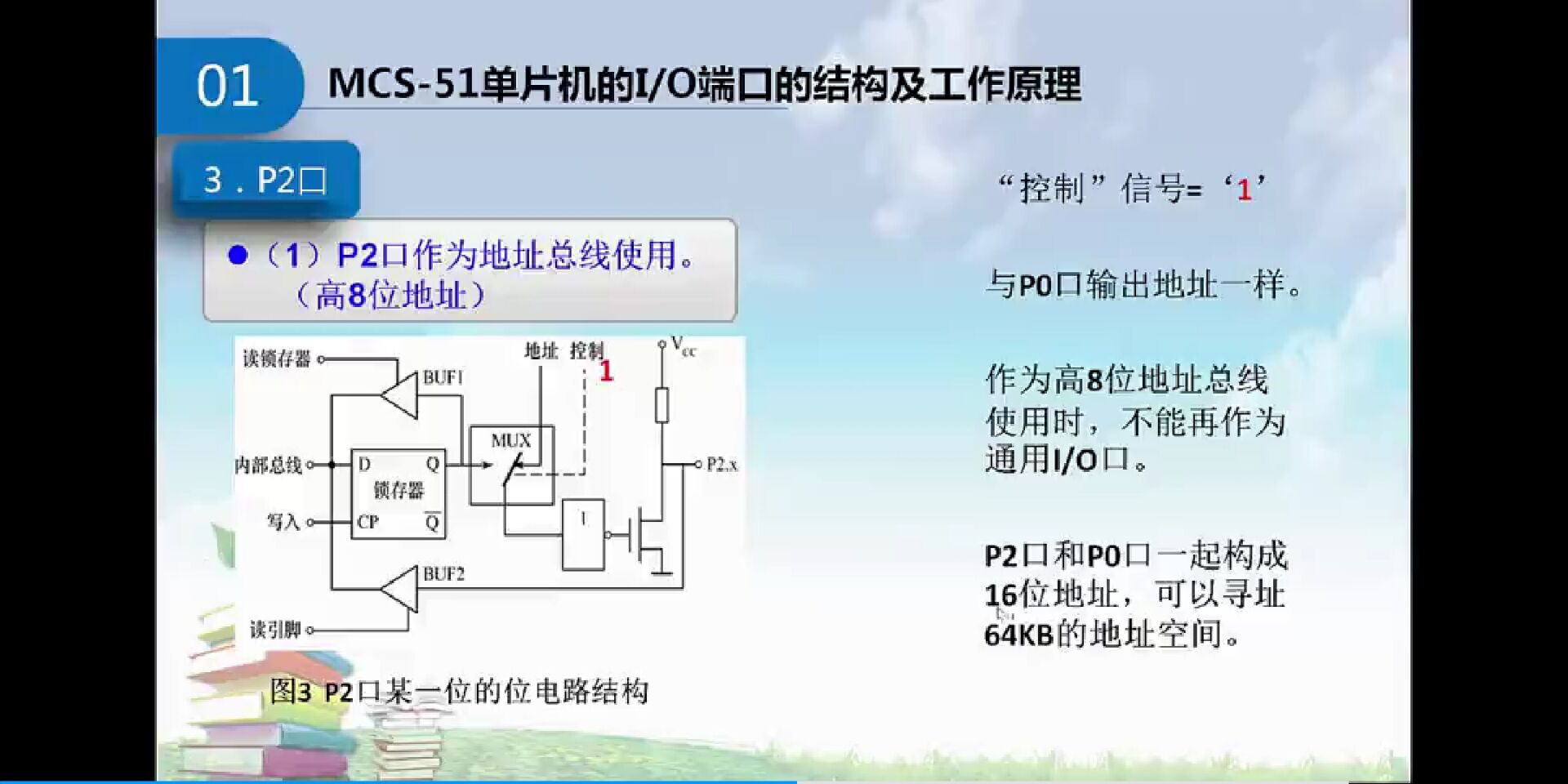

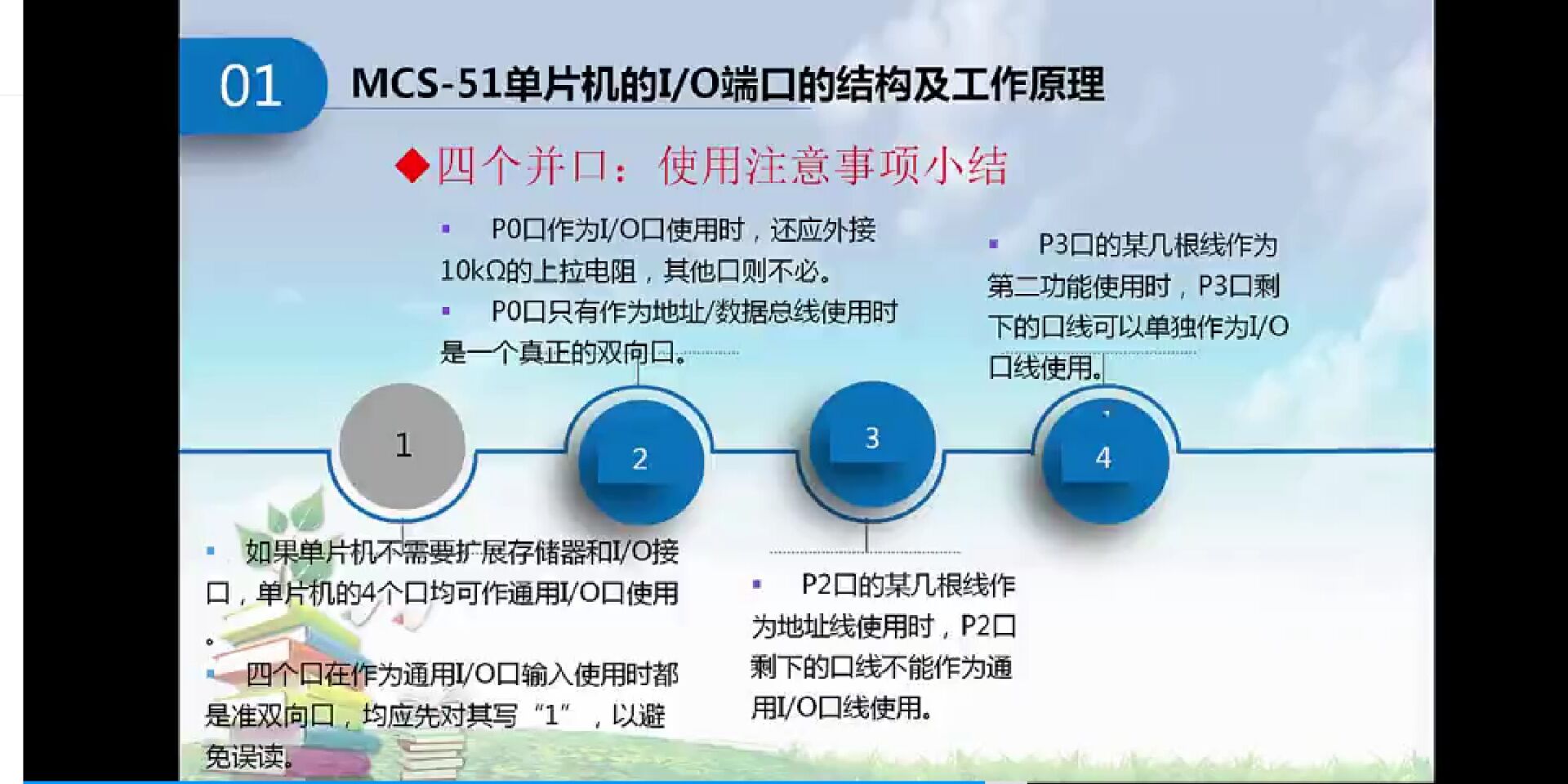

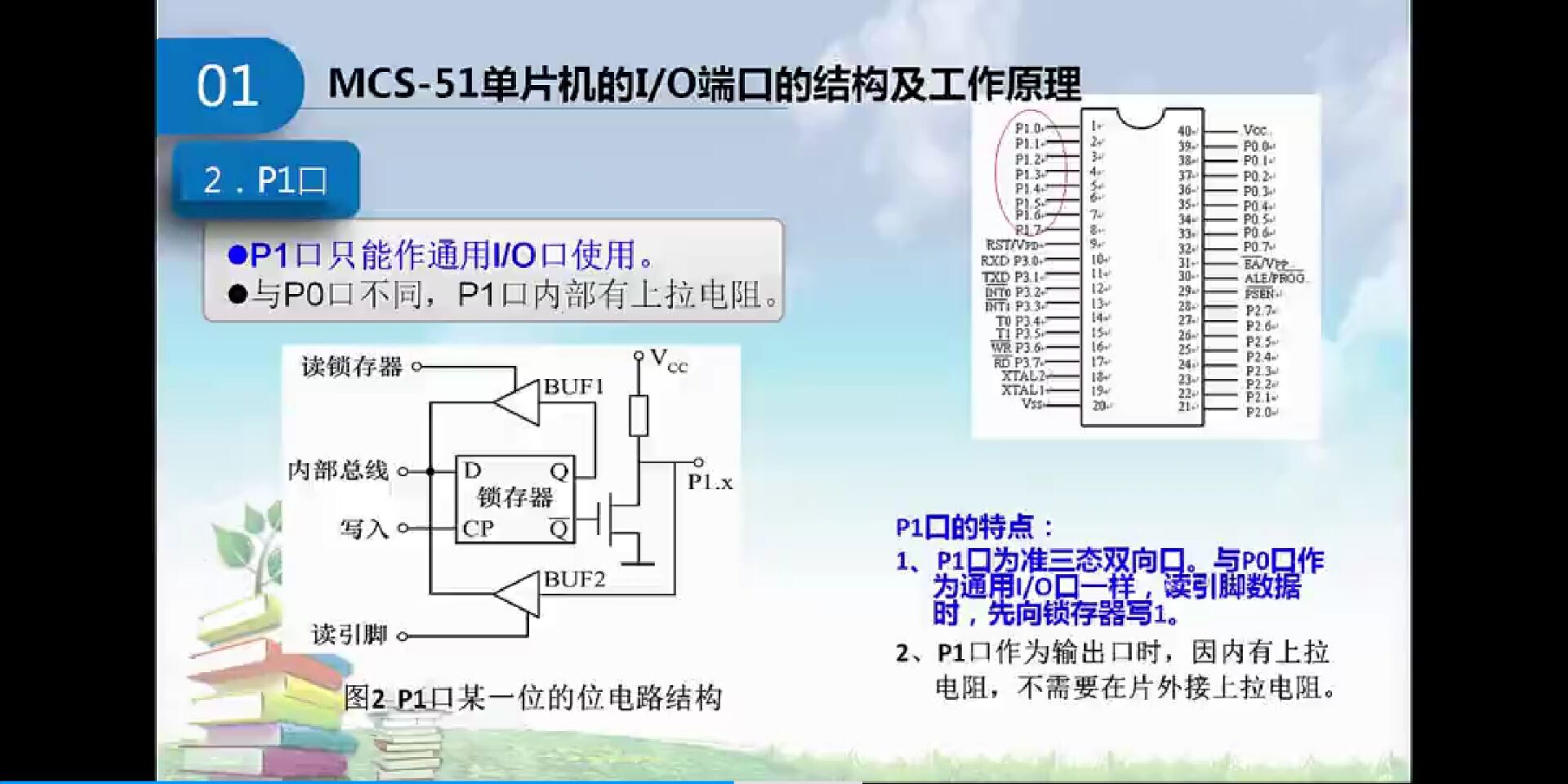

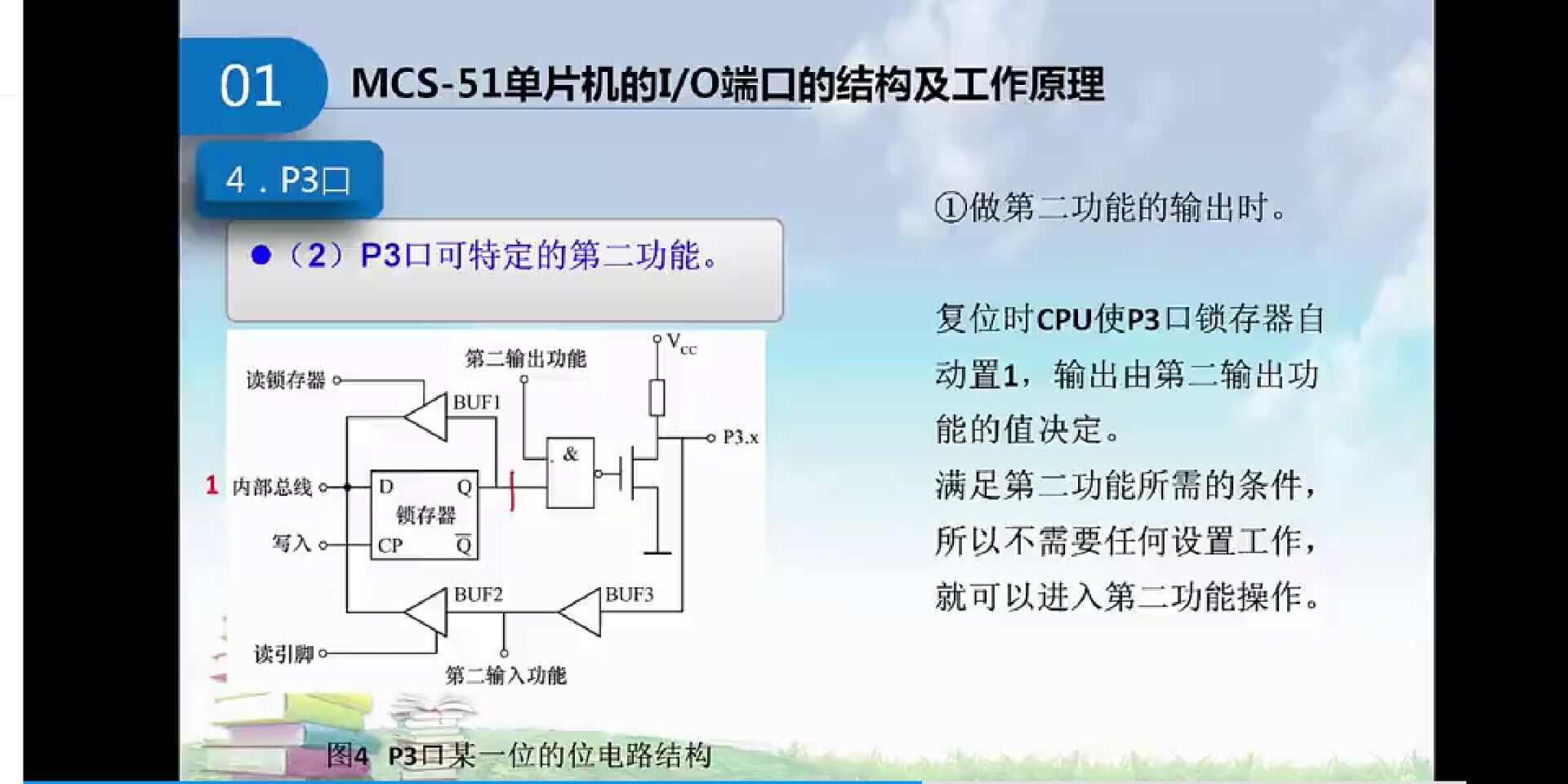

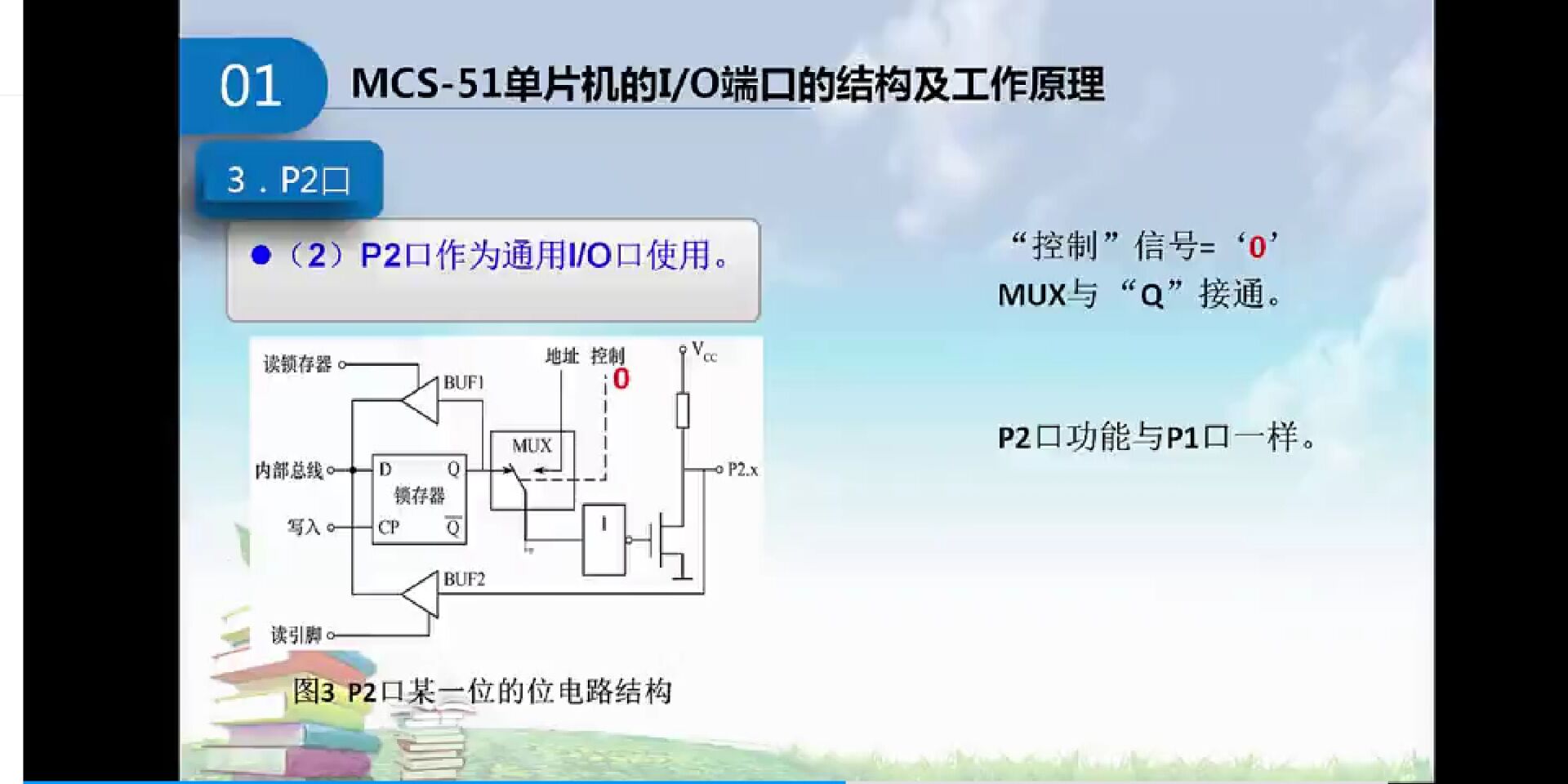

（4）I/O口引脚

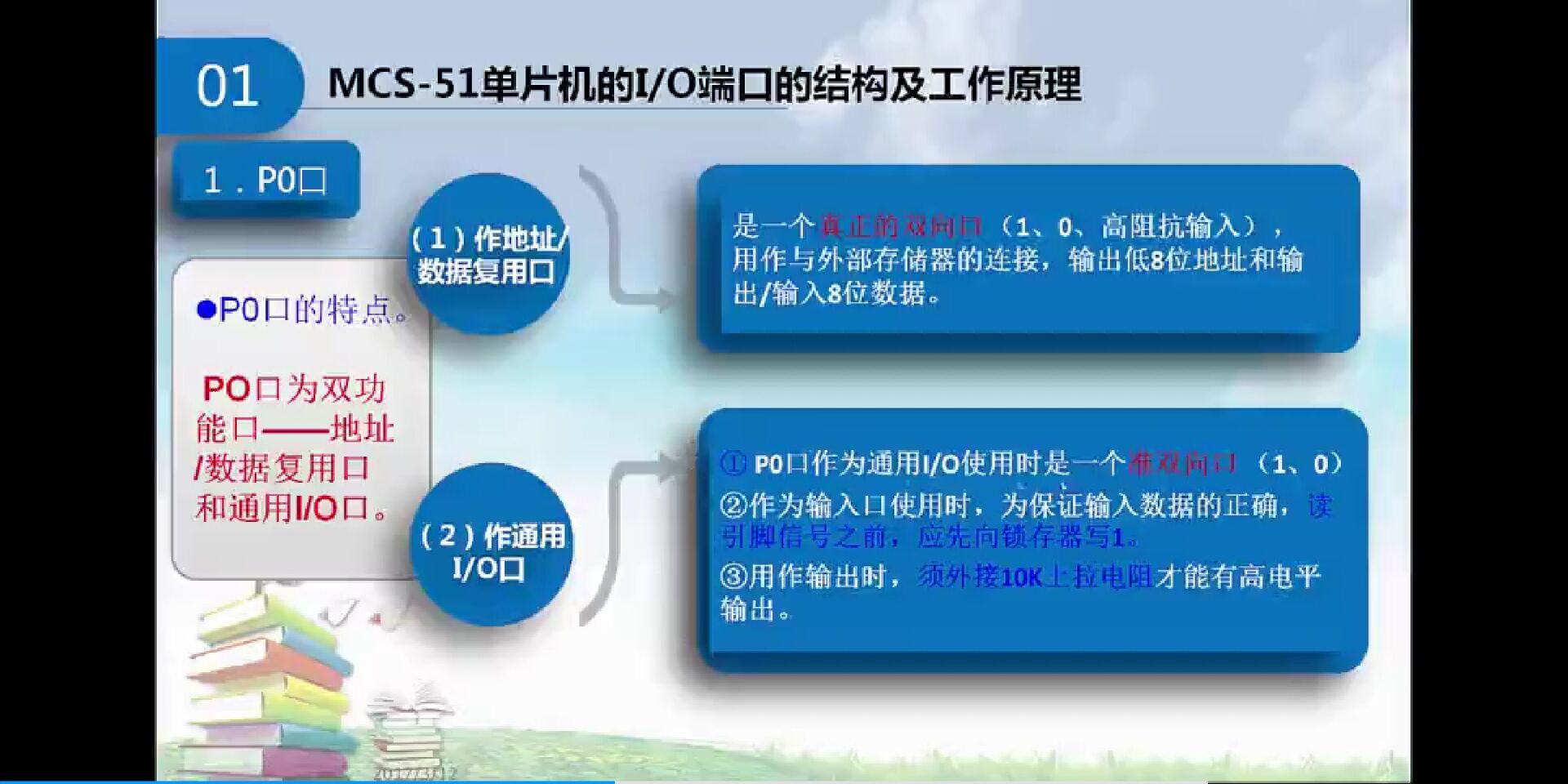

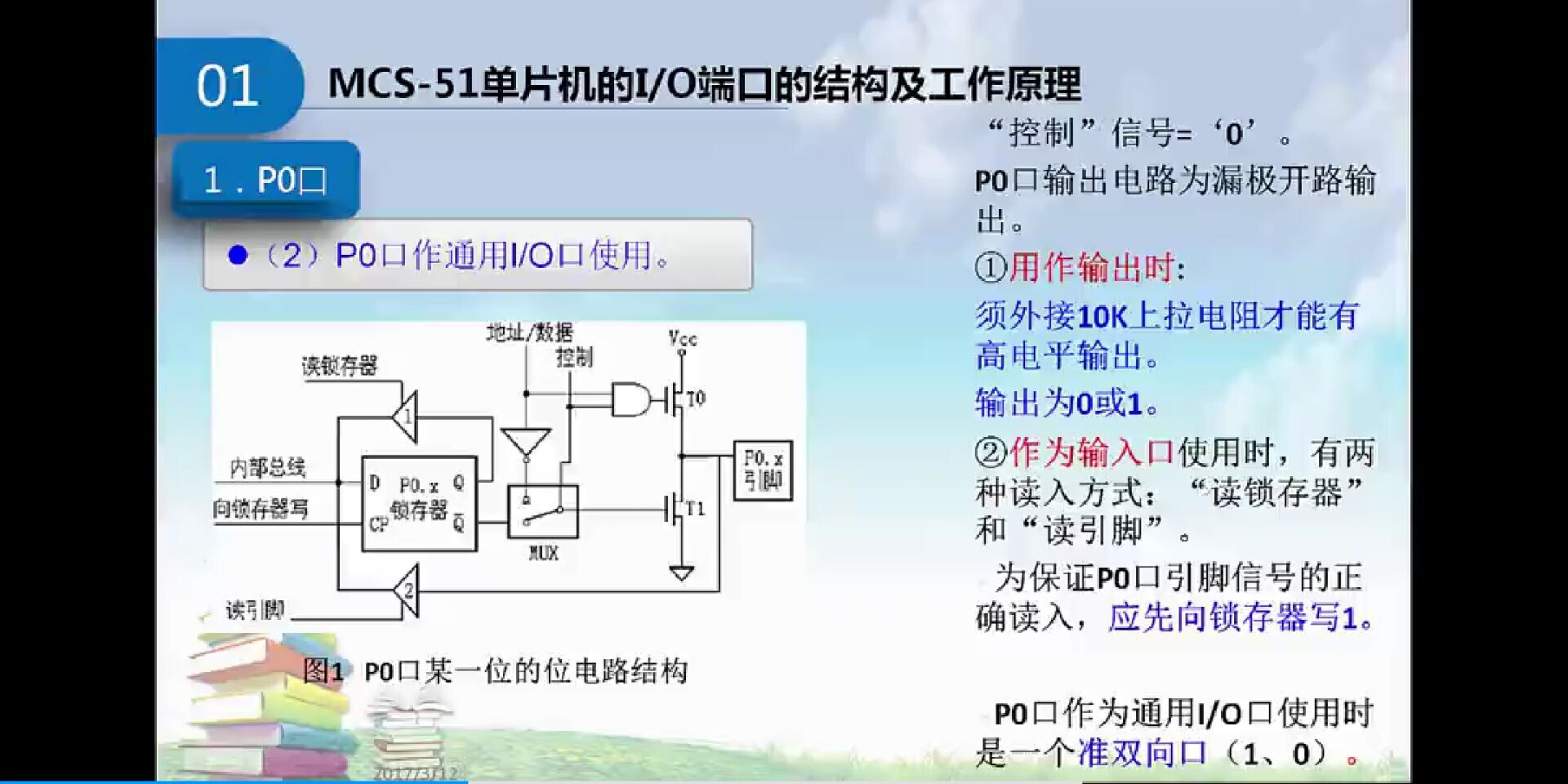

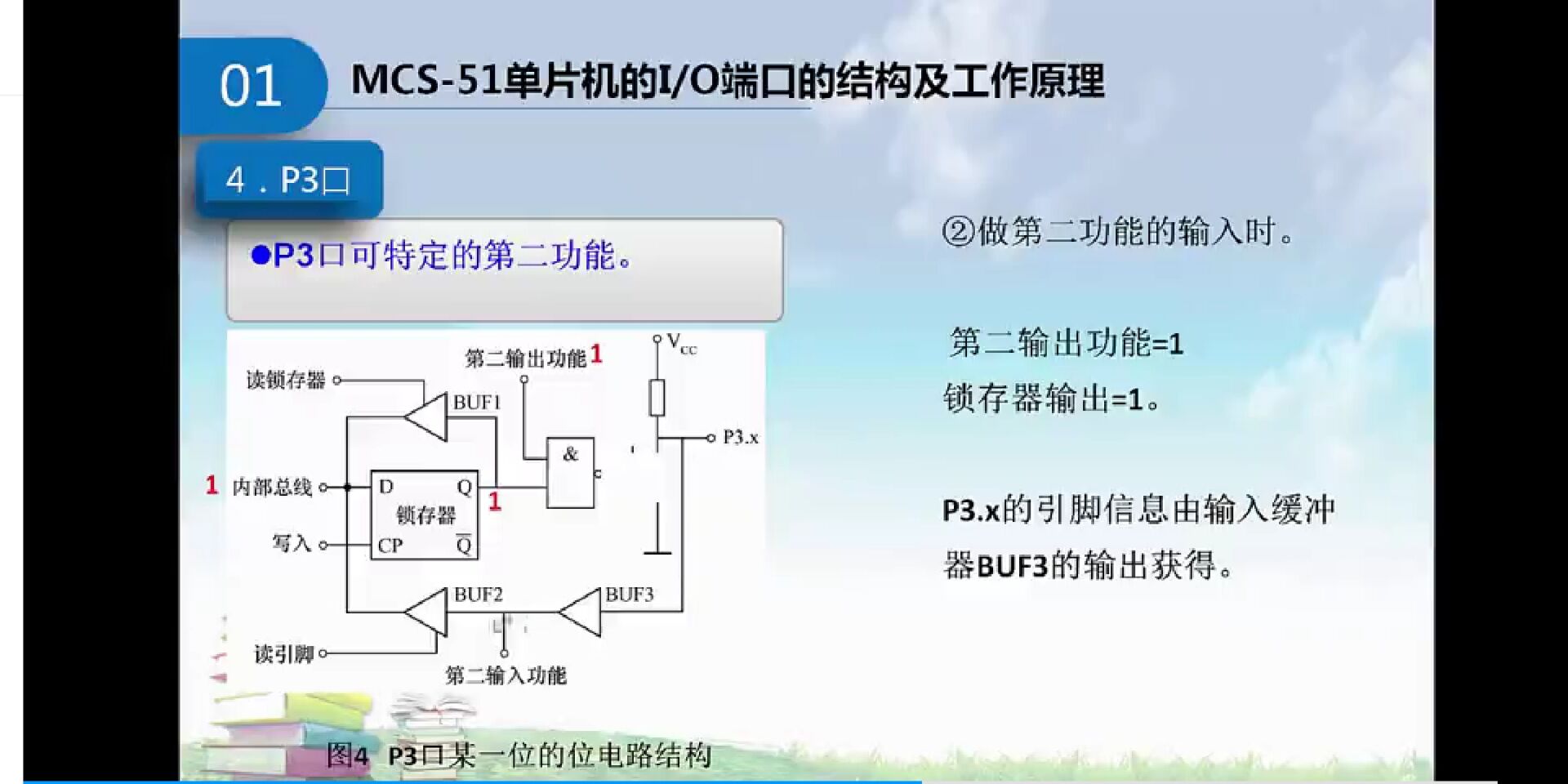

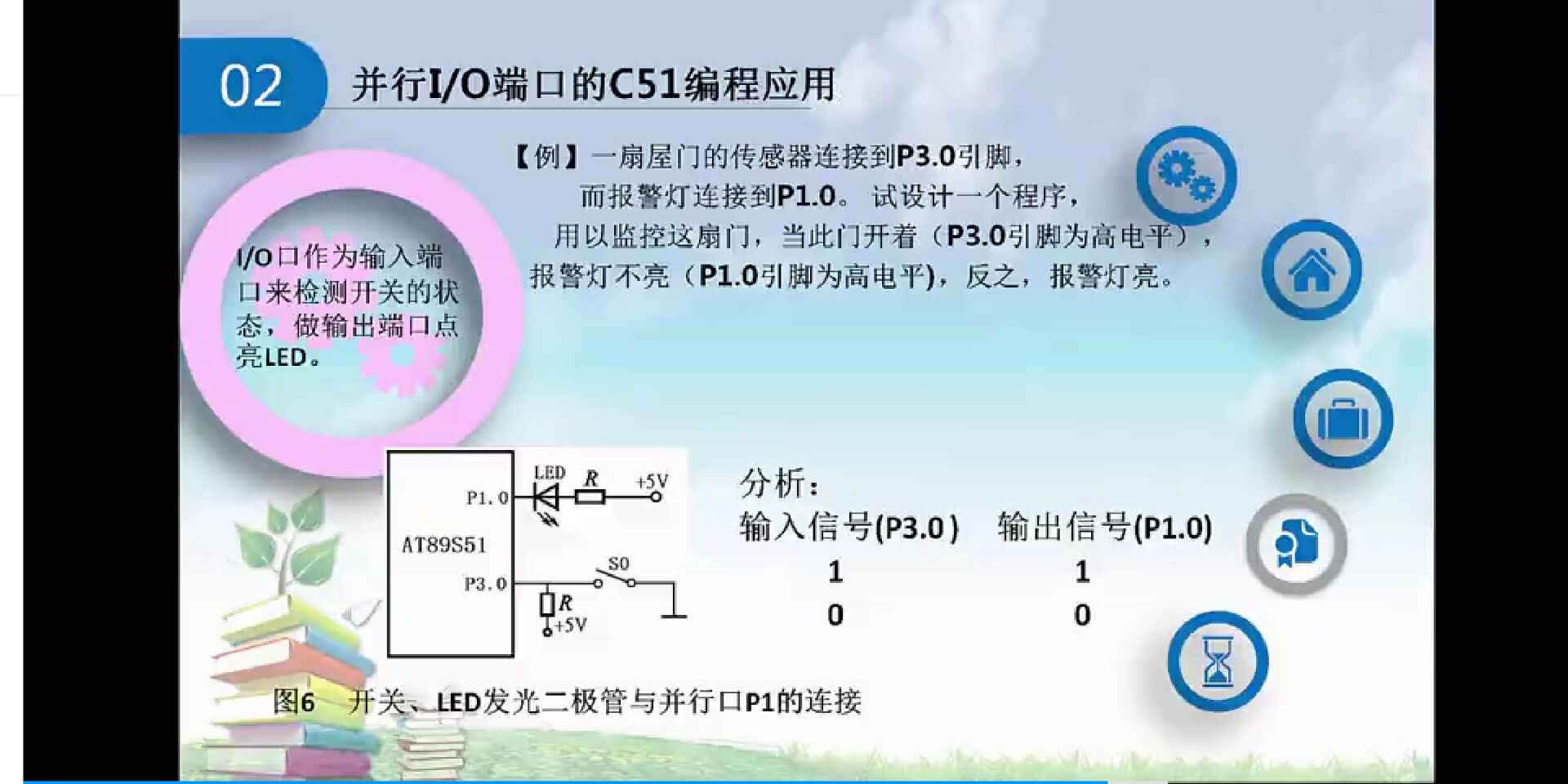

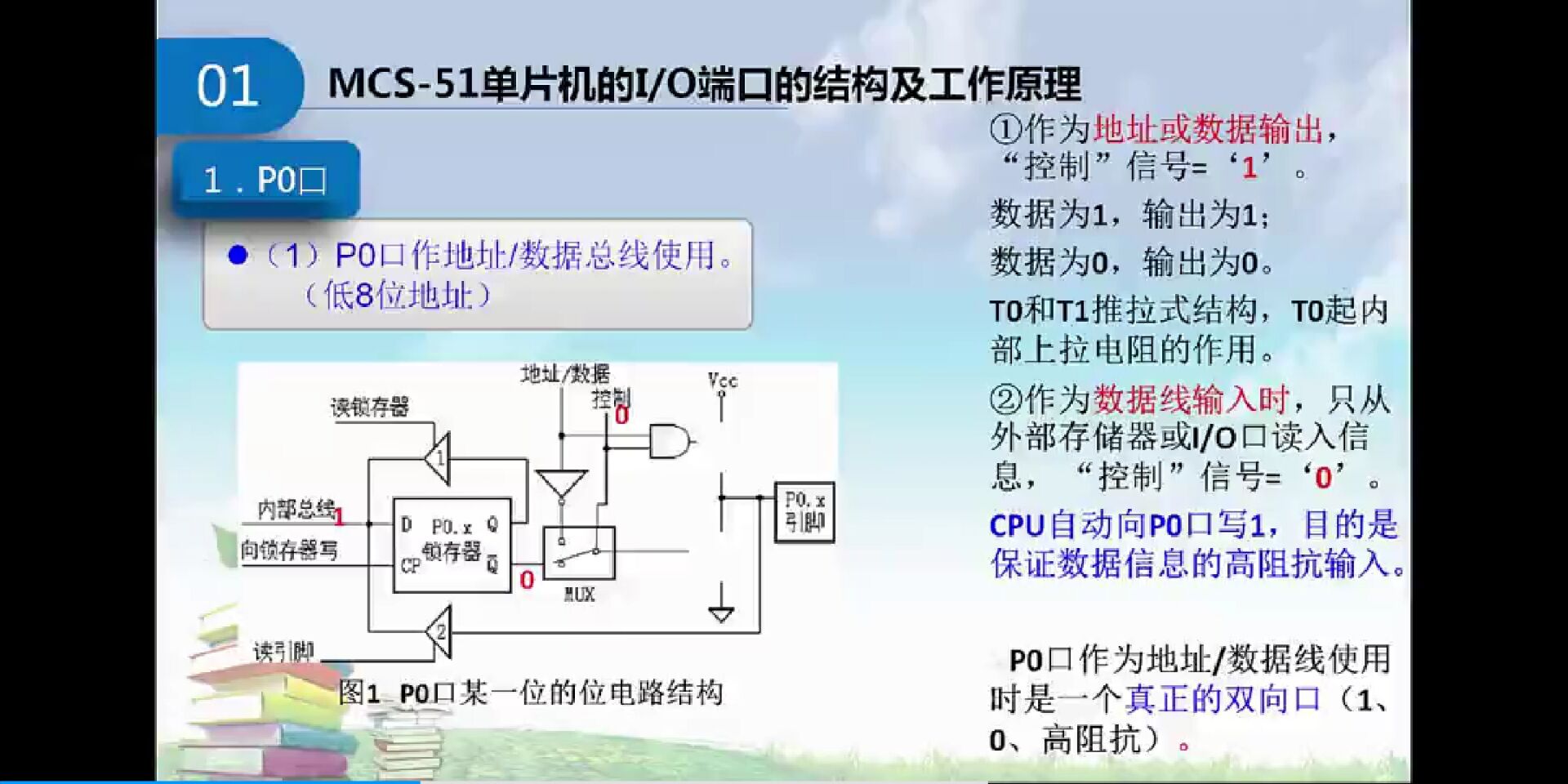

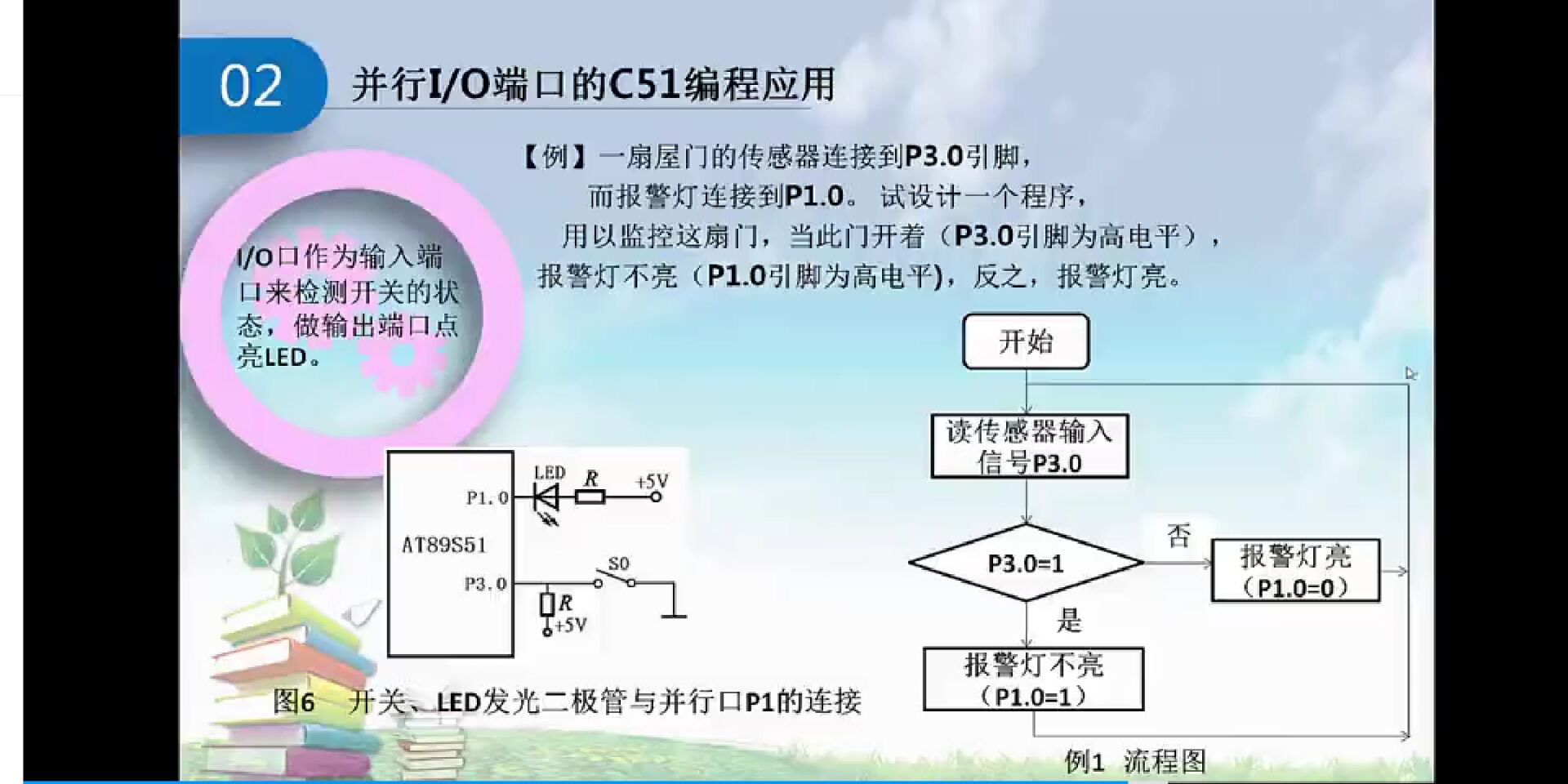

MCS-51单片机有4个双向8位并行I/O口，p0~p3
在特殊功能寄存器区中有相应的地址映射，对应的单元地址分别为：

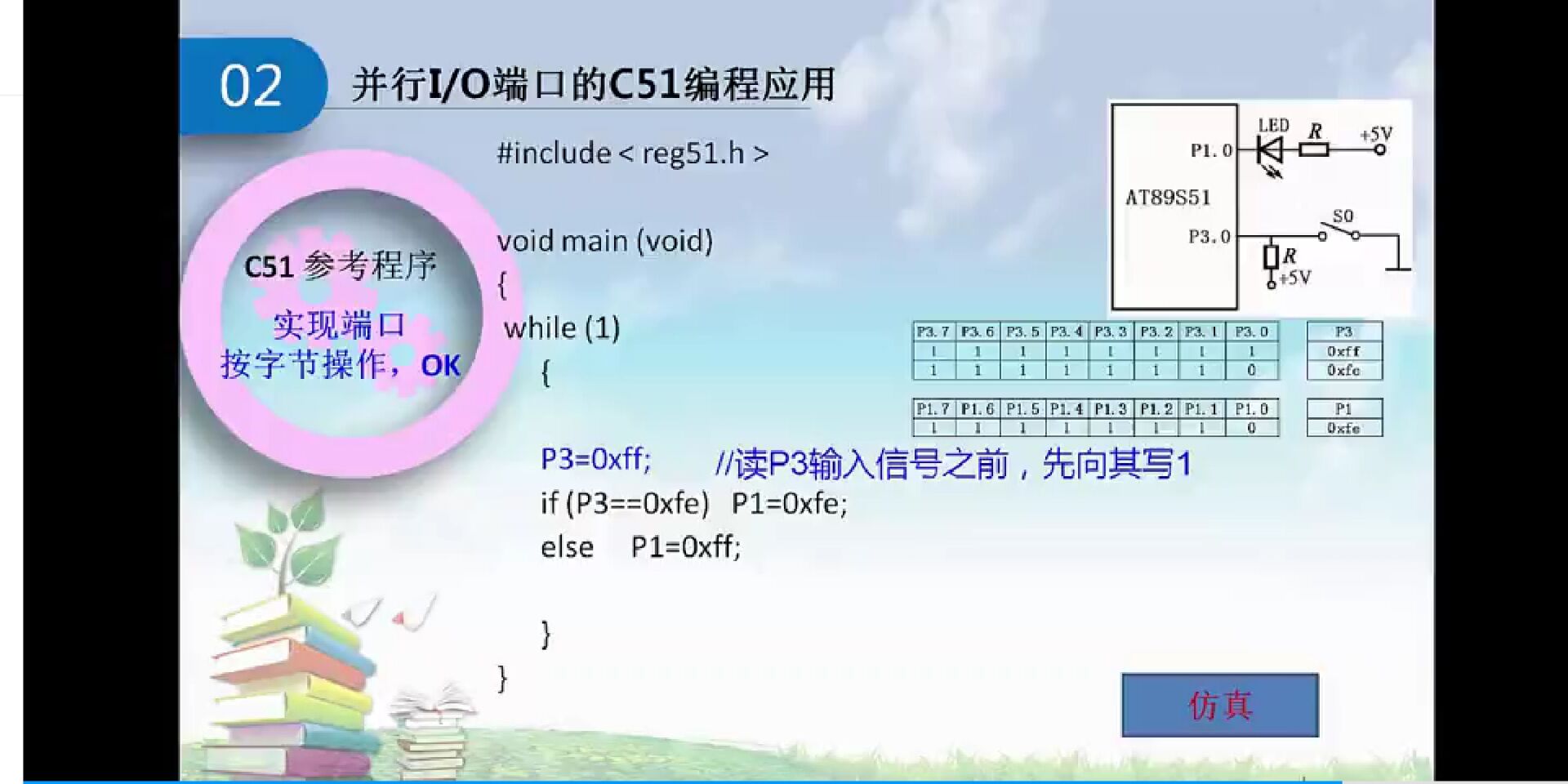

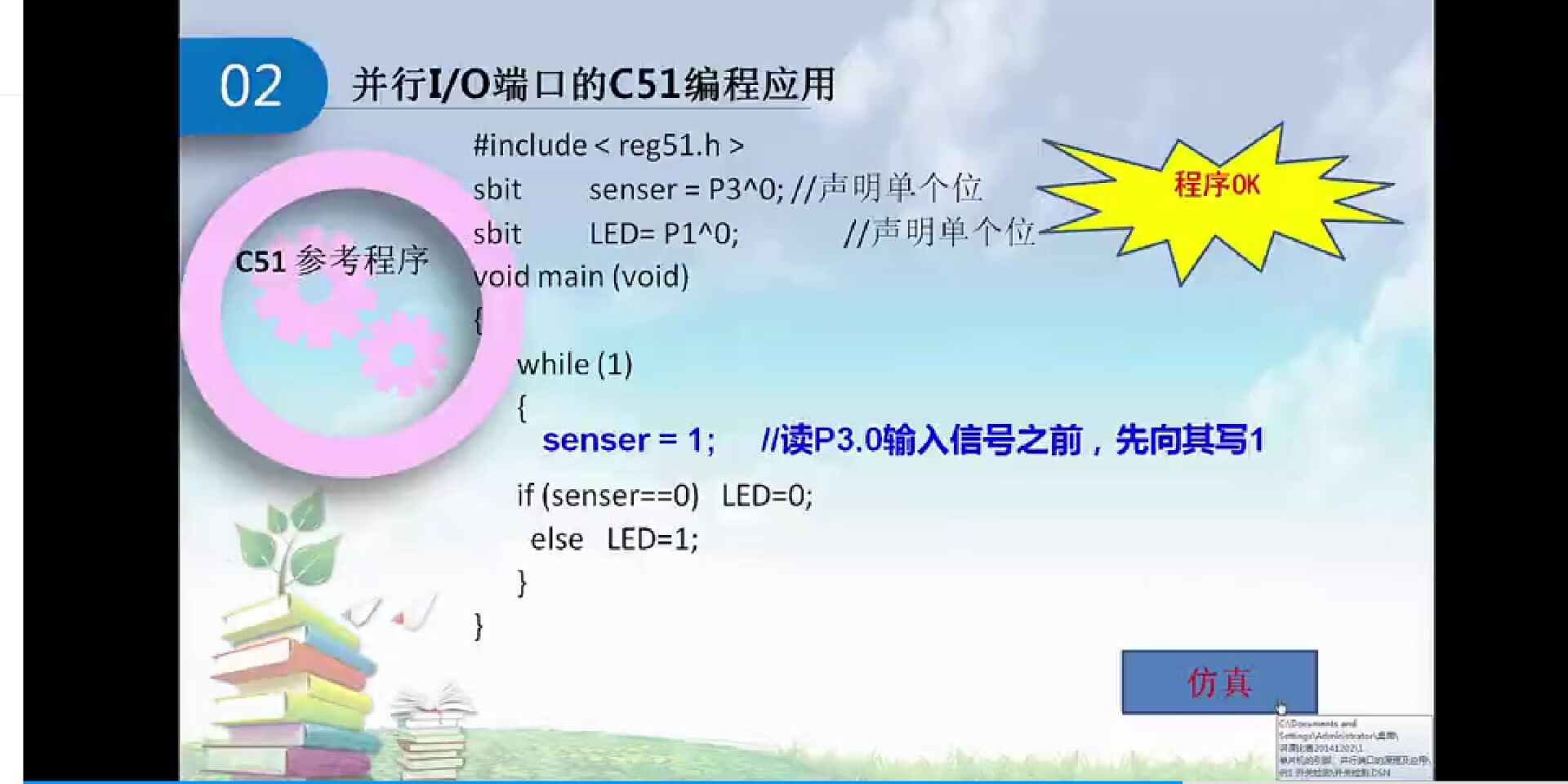

p0口（80H），P1口（90H），P2口（A0H），P3口（B0H），P0~P3都有位寻址功能，即可以独立的对I/O口的每一位I/O线编程。
