RC电路，放电电流
I(t)=-C*dV(t)/dt, I(t)=V(t)/R

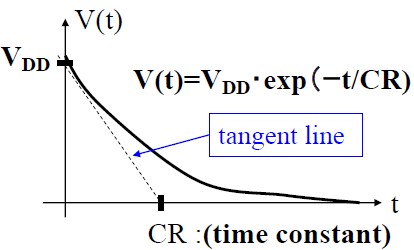

V(t)=Vdd*exp(-t/RC), when t=0, V(0)=VDD
充放电时间会导致延迟的发生
对于V(t)=0.1VDD，下降时间tf=C R ln10
R是导通电阻
对于一个NMOS，导通电阻R=1/{β(Vdd-Vthn)}
Vthn是NMOS的阈值电压
所以tf=C ln10/{β(Vdd-Vthn)}，Vdd越大，tf越小
β=μCoxW/L, μ是电子迁移率，Cox是门电容，W是Tr的channel宽度，l 是Tr的长度
所以降低tf的方案有
1.增大vdd
2.增大β（半导体尺寸，光刻，布图设计layout）
3.减小电容
但是Vdd大会引起能耗增加（Pdynamic正比于Vdd2）
解决方案：
1.operation isolation
检出不必要的操作，然后中止这些操作，此时Tr的反转数量减少，降低了α

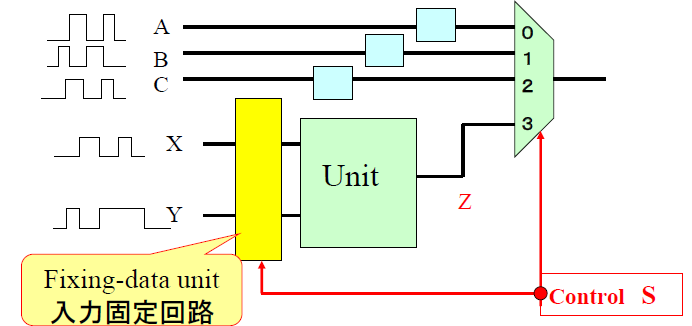

Fixing Data Unit
当S=11，XY信号通过输入固定单元以后的输出都是0，所以此时Unit中的Tr不会翻转
2.Pre-computation
优先计算一部分，然后通过这一部分判断是否要继续计算其他的部分
比如n-bit的比较器，先比较最高位，如果不相同的话后面的部分不需要比较了（把两个最高级之间的异或当成后面几位的比较的EN）
3.Memory partition
1024word,8bit
依据最高位的0或者1，将1024word分成两个512word
