CASPP学习笔记:高速缓存

冷暖自知 提交于 2020-03-05 16:20:41

高速缓存

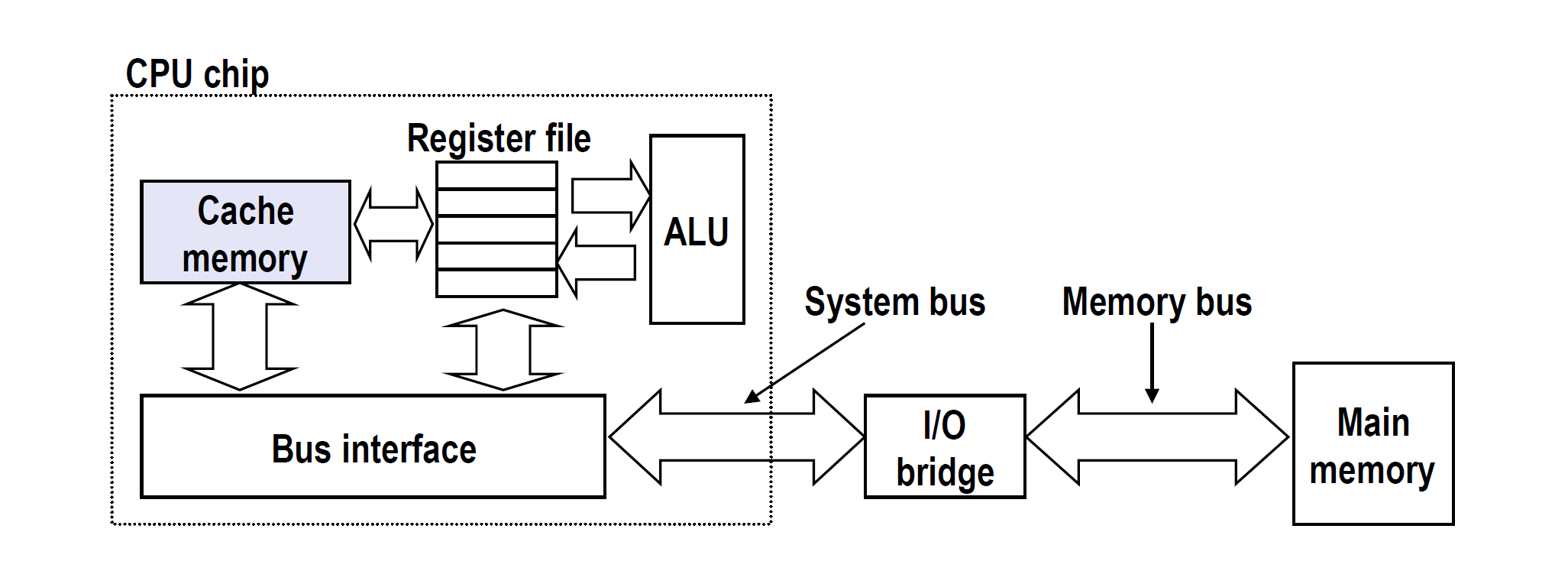

性质:体积小速度快的SRAM组成,完全由硬件控制,集成在CPU芯片内,储存着经常被访问的来自主存(main memory)的块(blocks)。

在这里插入图片描述

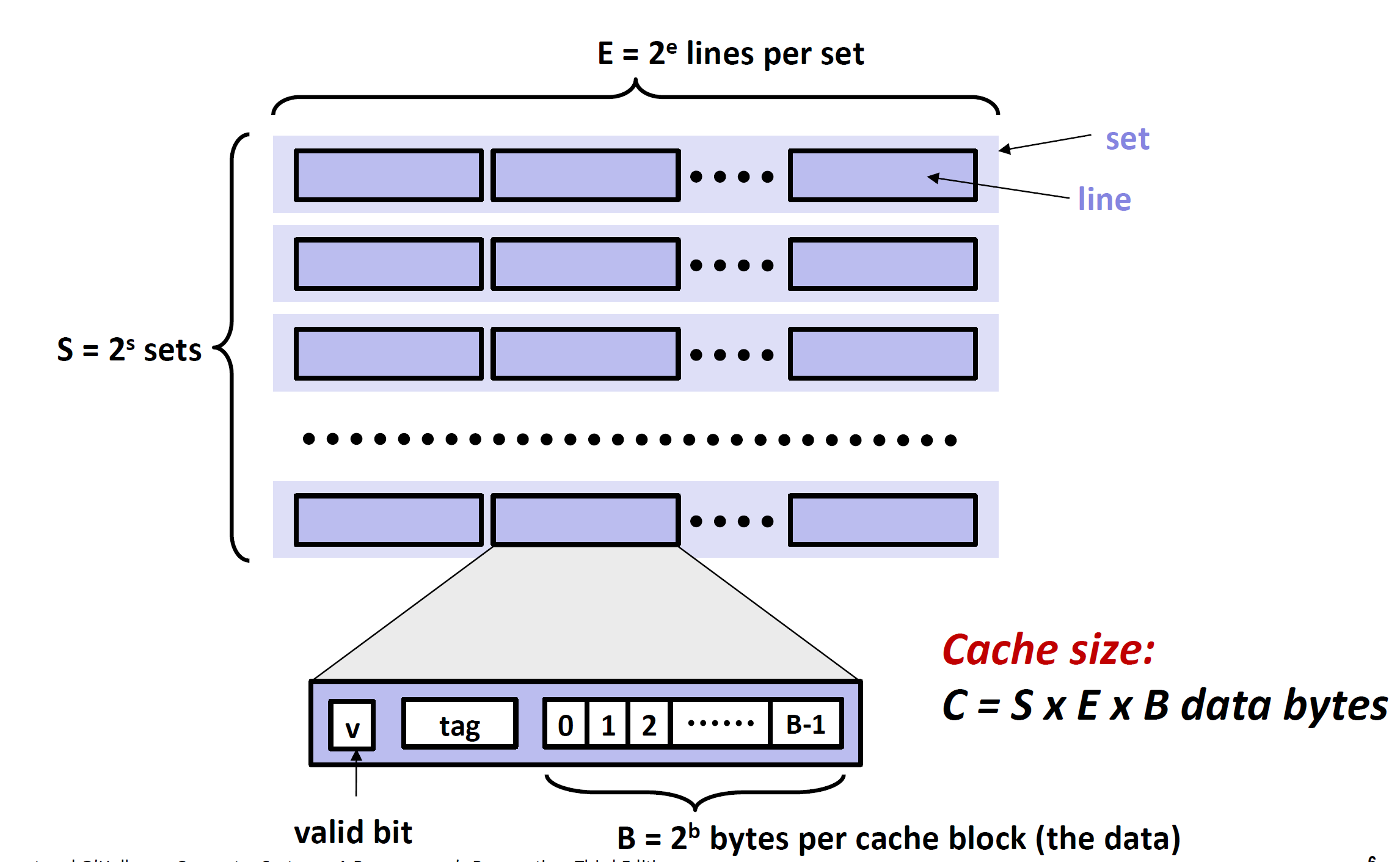

结构:S,E,B,其中s表示有多少个sets,e表示每个set有多少Line,b表示每个block中需偏移几个字节才能找到目标bytes。总容量是S * E * B

在这里插入图片描述

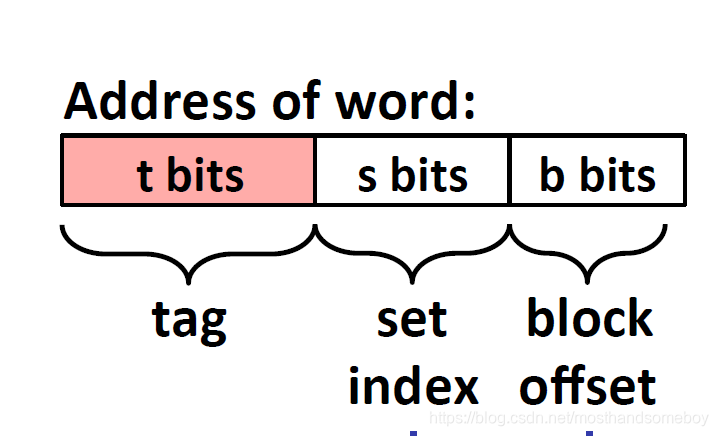

如何在缓存中读取目标字节:

在这里插入图片描述
先确定在哪个set,然后根据tag确定在哪个Line,然后根据block offset确定字节位置。

直接映射缓存(E = 1)

定义:每个set只有一行,当tag和当前set中的block.tag不复合(或者valid位为0),miss,此set.block被替换。

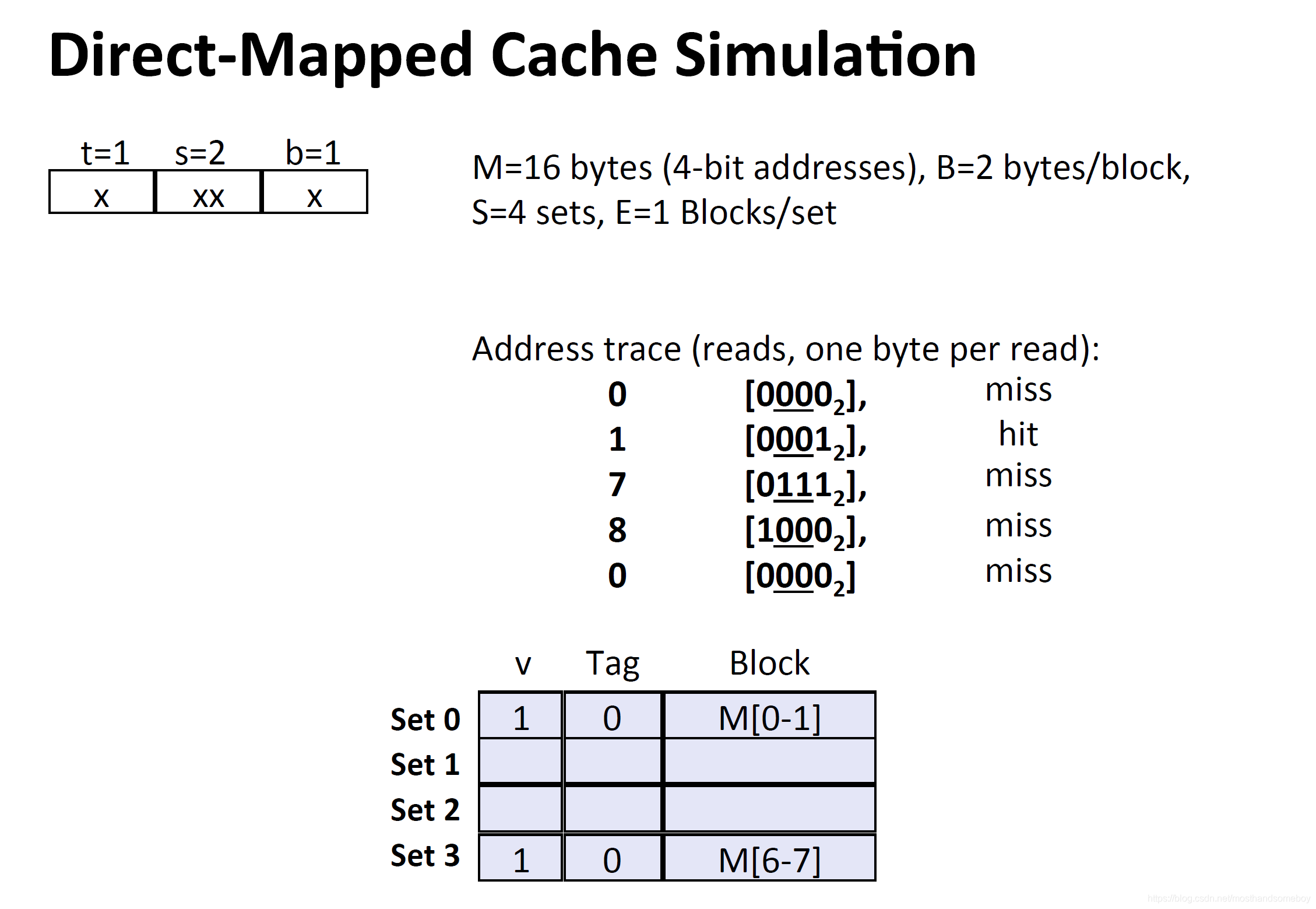

模拟:通过以下模拟可以发现当只有一行时,有相同set index的block会经常发生替换。(注意此处主存大小M是16字节怎么计算而来)

在这里插入图片描述

E向关联缓存

定义:每一行set有多列(E>1),此时CPU会通过复杂的硬件,比较同一个set不同块的tag值,从而找到目标的block,目前能实现的最大E为16。

block的大小是一个平衡值,太大则无法储存多个block,太小则可能会经常替换block。

如何知道一次是读4个字节还是两个字节呢?老师好像也不懂,应该由CPU根据类型是可以控制每次读的字节数字

最常见的替换策略是:LRU,最少被使用的块现被替换掉

read操作发生Miss,每次都是在发生Miss的快被替换

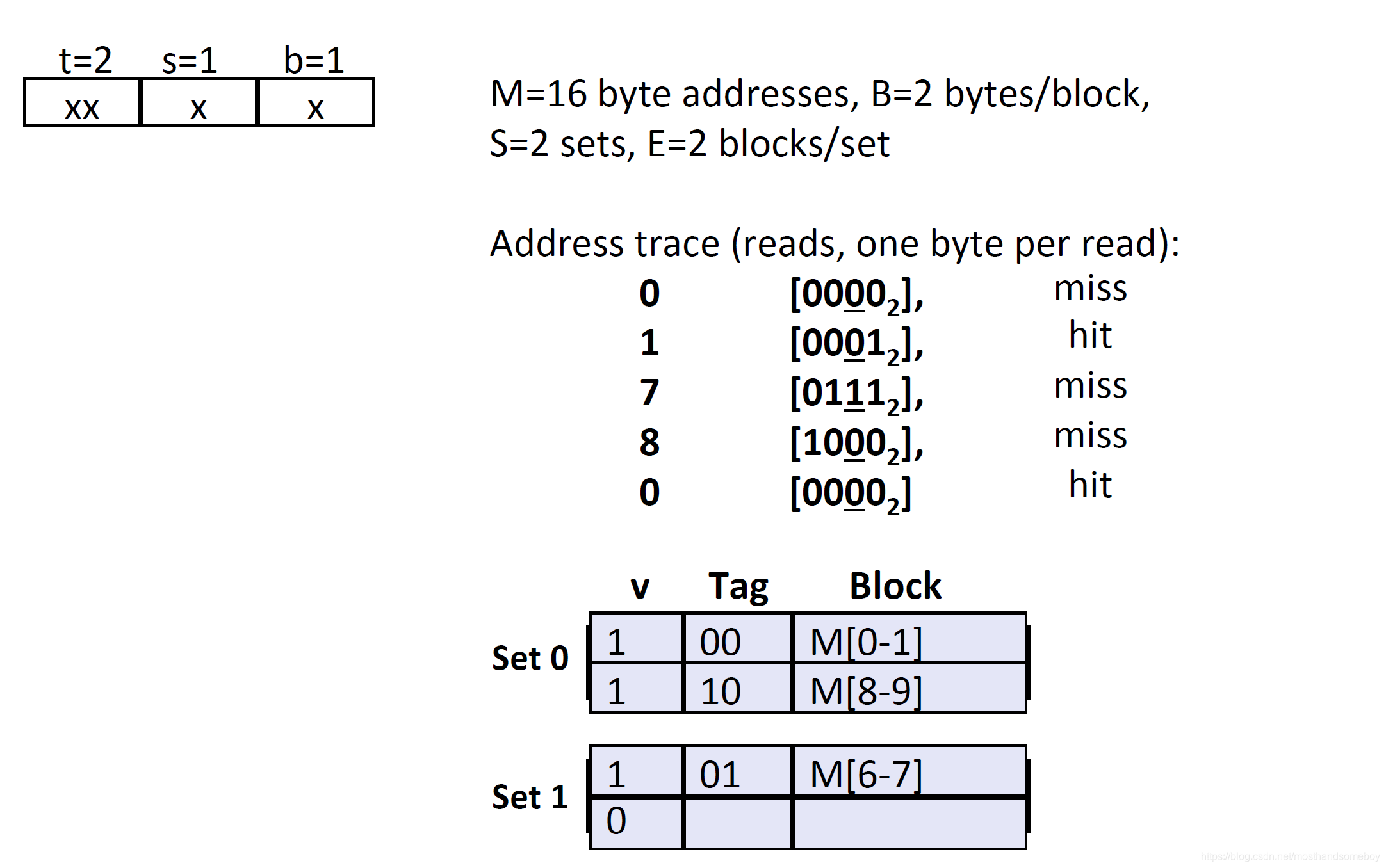

在这里插入图片描述

可以发现,同样的M,和缓存大小及地址值,但是t和s发生改变。

如何进行缓存写操作:

1,缓存命中所写block:两种策略

  • 直接写入(write-through):修改缓存block,并直接更新memory
  • 回写(write back):先修改缓存block,然后这个block被替换时,判断dirty bit(修改位),然后将修改后的block传给memory

2,缓存未命中所写block:两种策略

  • 写-分配(write-allocate):先把要修改的block加载到缓存在修改
  • 写-不分配(No- write-allocate):直接在memory中修改数据

一般使用的是:Write-back + Write-allocate

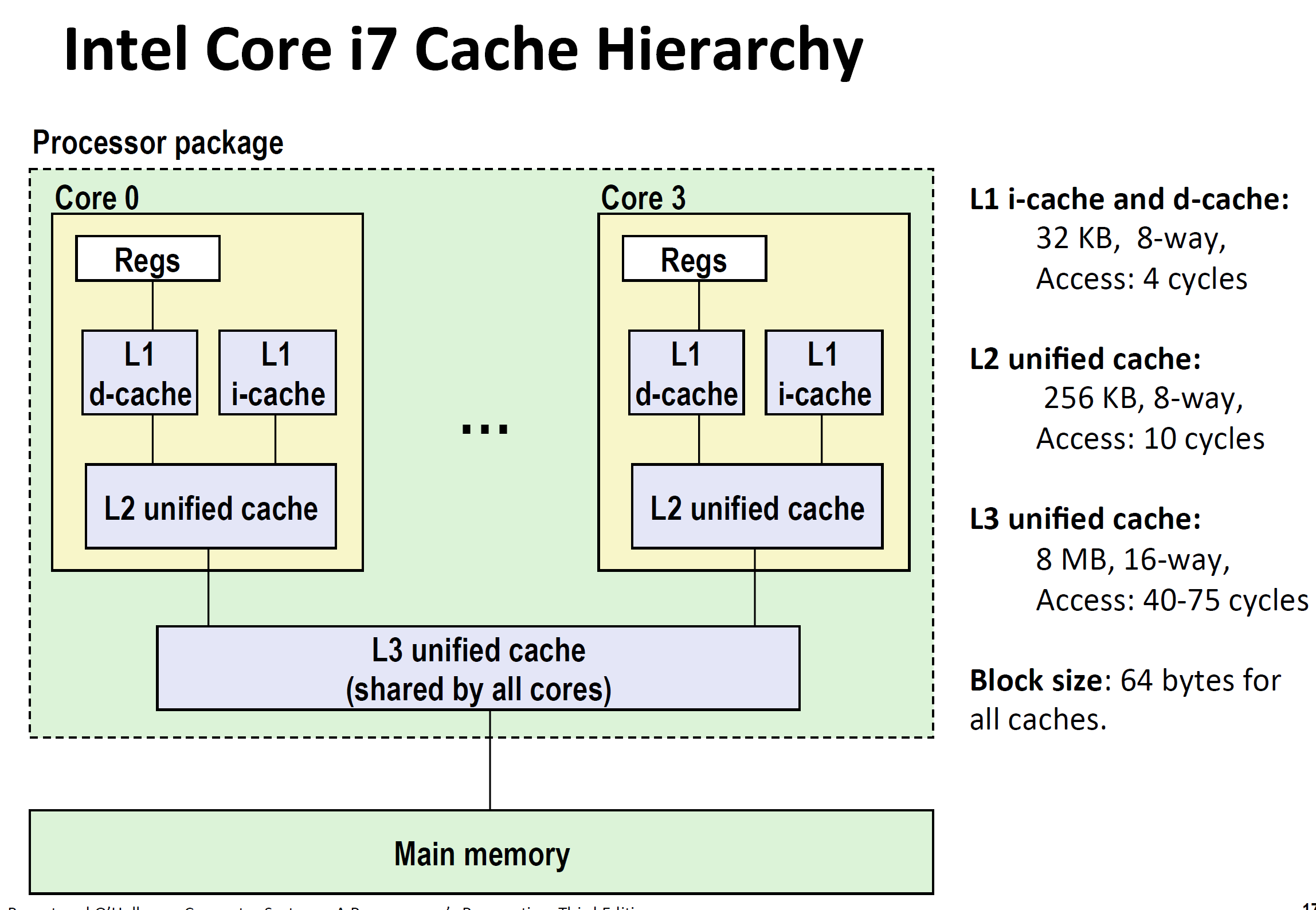

缓存层次结构

在这里插入图片描述
缓存性能测试:

  • 未命中率:一般非常低,比如L1级为3-10%,L2级不到1%
  • 命中时间:4-10 clock cycles
  • 未命中损失:50-200
  • 未命中损失很大,通常99%和97%命中率,性能差2倍

编写缓存友好的代码

  • 让最常用的命令(内循环)能够快速访问
  • 需要1,在内循环中,把经常用的数据定义成局部变量,因为局部变量一般放在寄存器中。2,每次循环跨距为1,也可以提高局部性,从而增加命中率。比如跨距为1比跨距为2的命中率大2倍。
  • 通过对缓存的题解,可以量化我们的局部性。

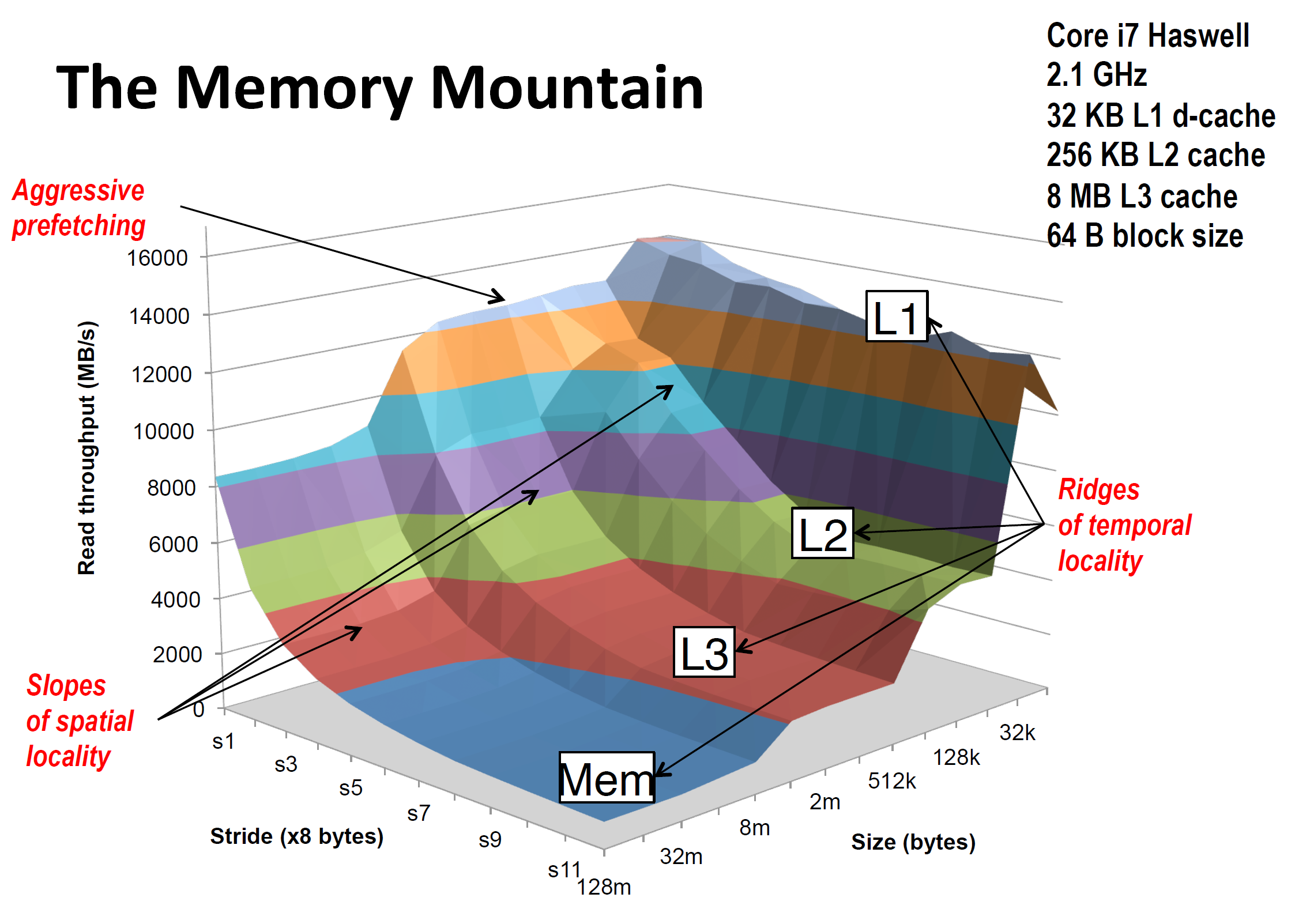

存储器山

在这里插入图片描述

吞吐量(Read Throughput):每秒钟能处理多少数据

Stride:步长,Size:数据量大小

可以发现当步长越小,数据量越小,吞吐量越大。

改变内层循环的空间局部性

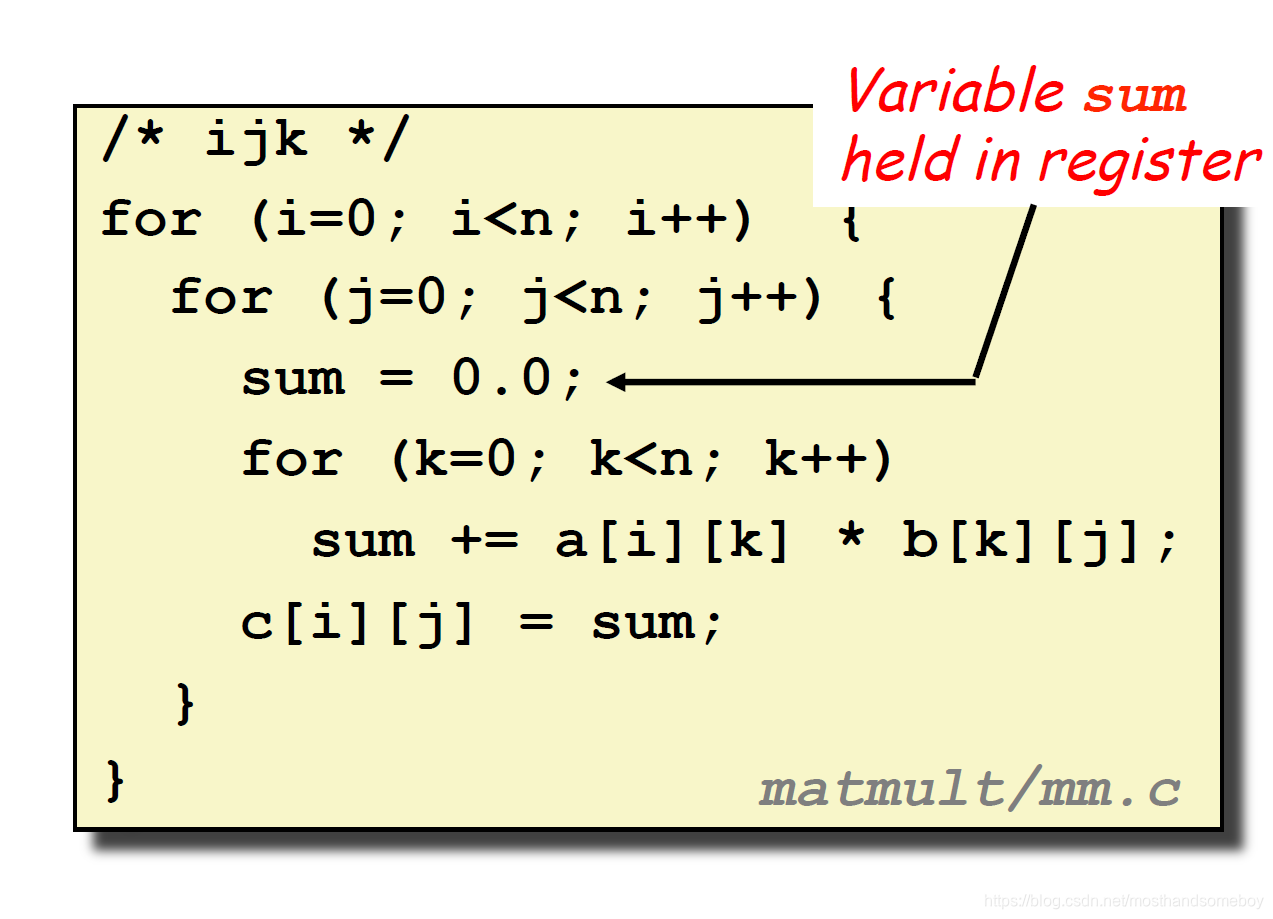

背景:对N*N的矩阵做内积,一共需要N^3次操作,具体代码如下:

在这里插入图片描述

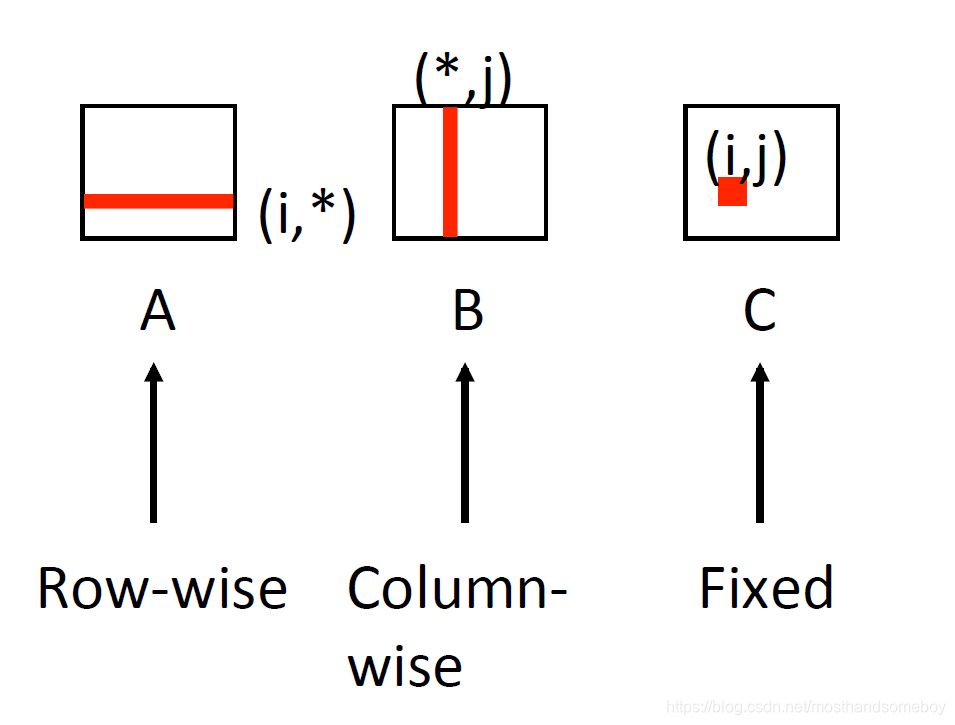

一共有三层循环(ijk),最内层循环需要访问矩阵A和矩阵B,其访问方式如下所示:

在这里插入图片描述

假设一个block只能存放四个double,则每一次循环,A的miss率为四分之一,而B的Miss率为百分之百,一共为1.25

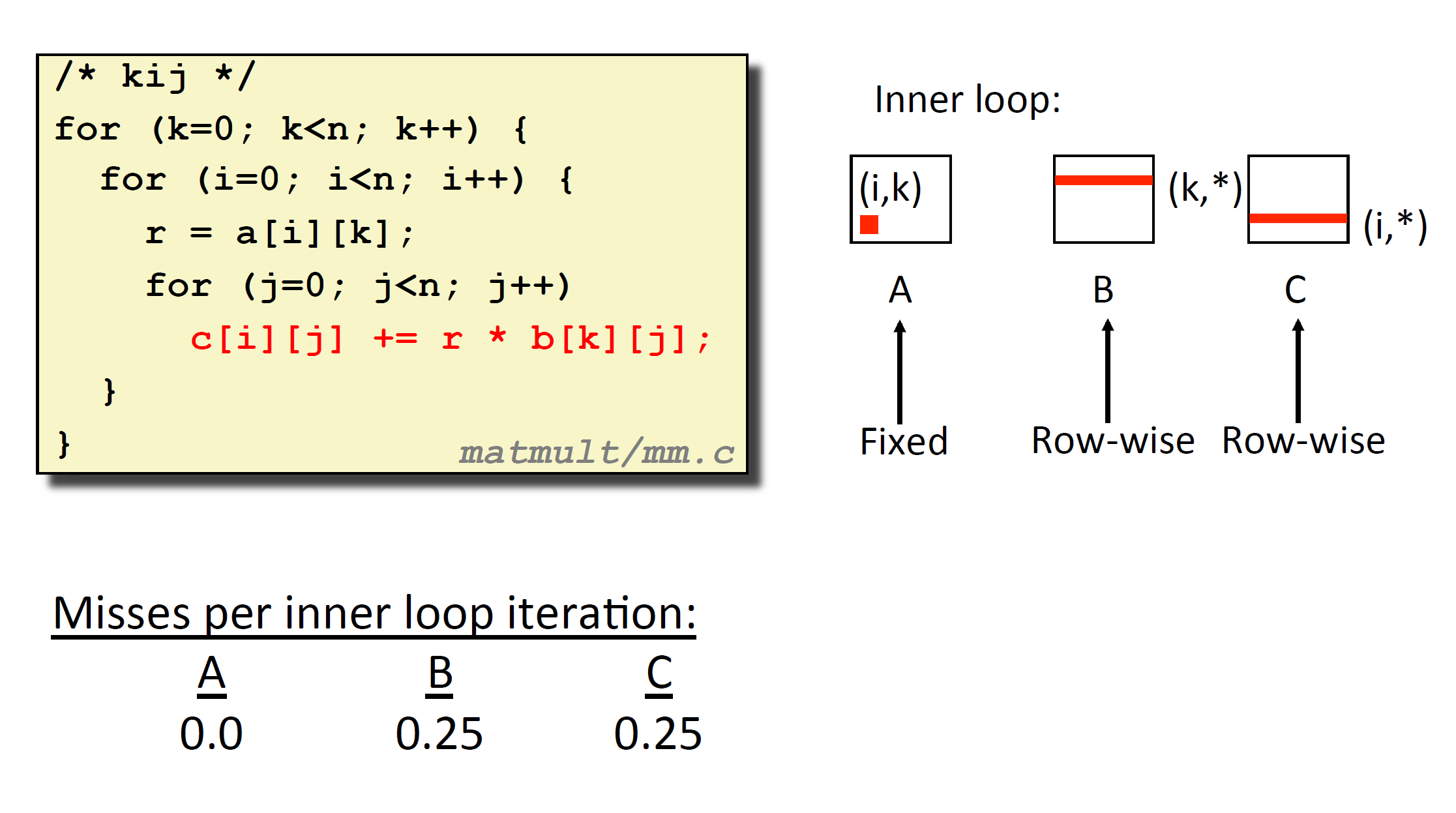

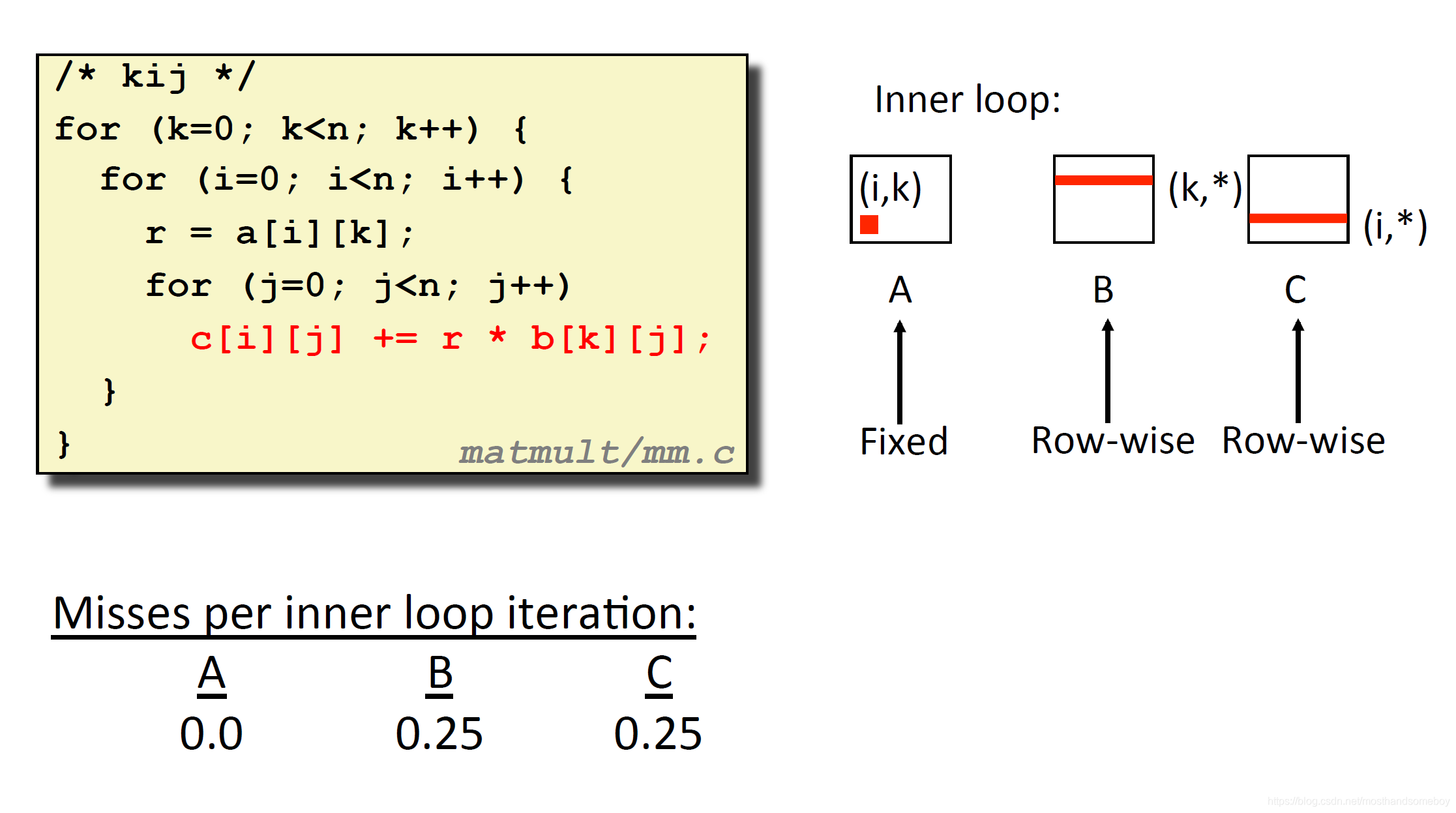

当改变内层循环的数据访问方式,提高空间局部性,如下所示:

在这里插入图片描述

此时(kij),miss rate降低,虽然此时在内层循环会增加write操作,(上面ijk的sum存在寄存器,不考虑write),但是通常来说,write操作对性能的影响更小,因为write操作是可以延后处理的。

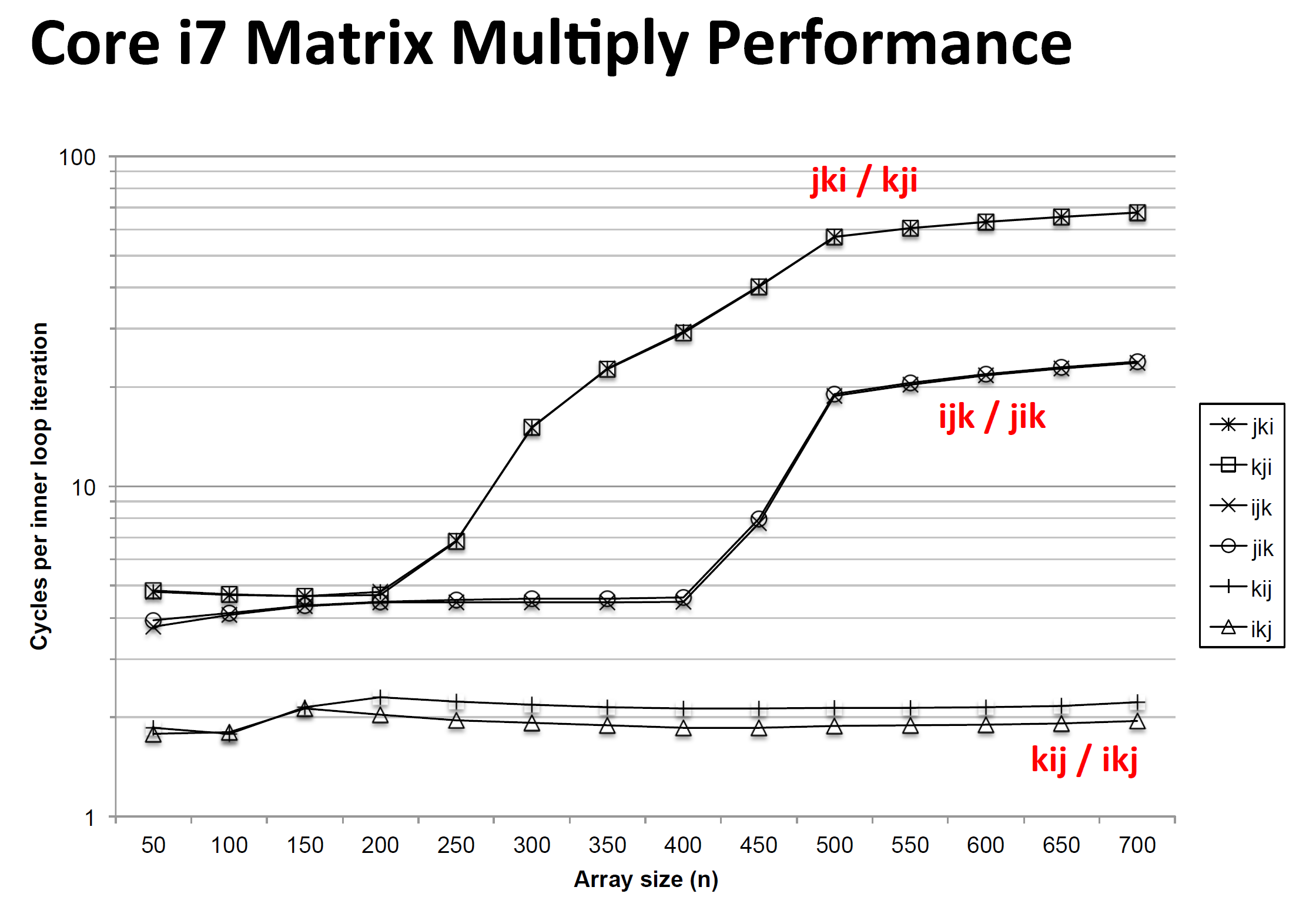

在这里插入图片描述
可以看到改变循环顺序,性能会发生很大的变化。

使用分块技术提高时间局部性

大致思路为,将程序中的数据结构组织成大的片(chunk),并能使一个片再加到L1,能够在这个片中进行所有的读写,完成后扔掉这个片。

顺序,性能会发生很大的变化。

使用分块技术提高时间局部性

大致思路为,将程序中的数据结构组织成大的片(chunk),并能使一个片再加到L1,能够在这个片中进行所有的读写,完成后扔掉这个片。

但分块会使程序变得难以理解。
