切换电路仿真分析

流过昼夜 提交于 2020-03-05 15:42:08

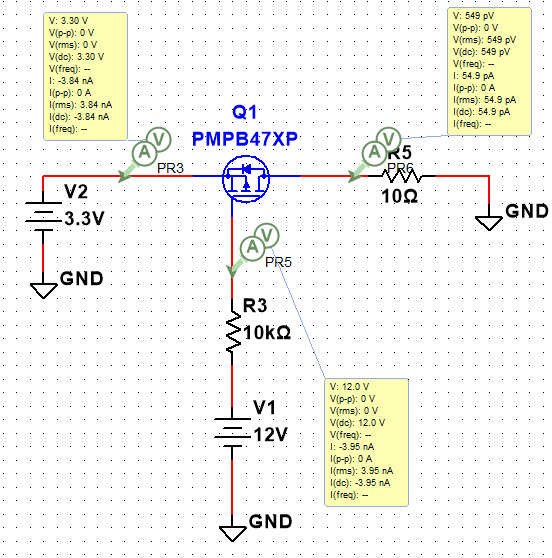

第一种电路:

在这里插入图片描述

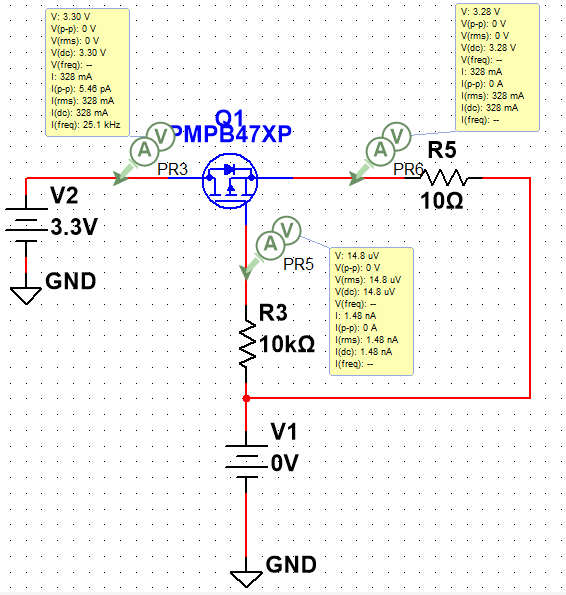

可以看出,当G级电压为0时,MOS管是导通的,切换至电池电压 ,负载电压为3.28V

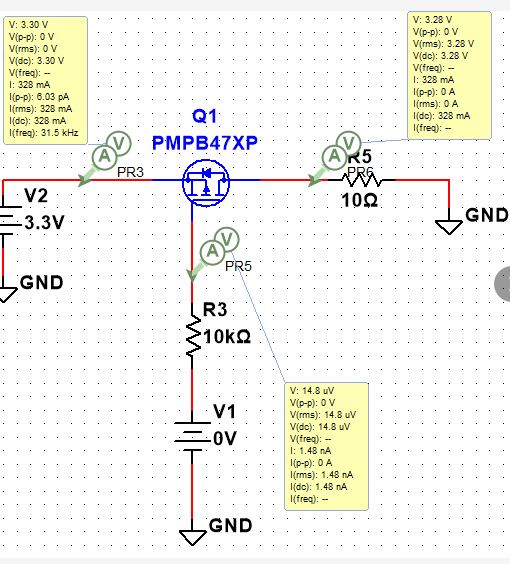

在这里插入图片描述
当电源电压供电时,则MOS不导通,则负载电压为0关断状态。

第二种电路:

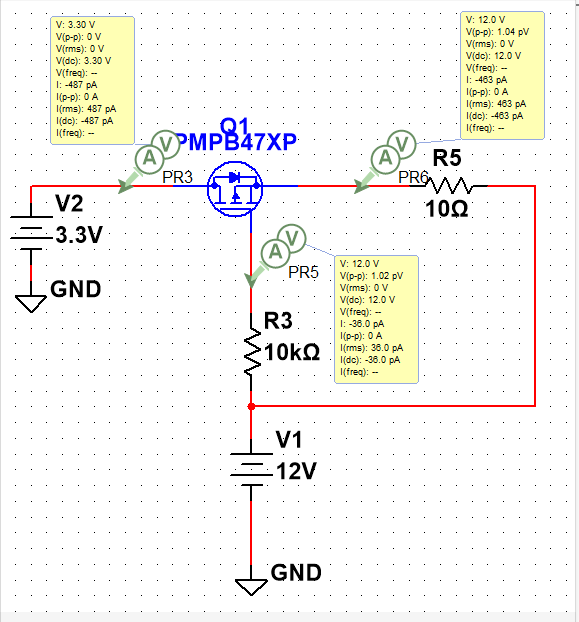

在这里插入图片描述
直接给负载加上电源电压,当有电源电压时,负载也有电压,当没有电源电压时,MOS管导通后负载则被电池供电。

在这里插入图片描述
