最近用Renesas e2studio软件下工程到板子，一直下载不进去，报JLINK连接不上的错误，如下，头疼，绕了很多弯路，下午终于搞定。
以下是本次学习记录。
先下载安装瑞萨的E2STUDIO软件，我使用7.6版本，官网上的例程比较多的是5.x和6.x的版本，如果下载安装的是7.6版本的软件，那官网上下载的低版本的例程需要修改之后才能使用。
E2STUDIO和KPIT编译器和AP4 for RZ工具可以在官网上下载，下载需要先注册一下账号，记住账号和激活码。
E2STUDIO下载链接：https://pan.baidu.com/s/1n7npH69DM2vs_85r5gkA2w 提取码：l33q
AP4 for RZ工具下载链接：https://pan.baidu.com/s/12wN_L8a2IhPqpKSTmu2_XQ 提取码：0fxp
KPIT编译器下载链接： https://pan.baidu.com/s/13RxSPH-xqCYEb0oJg13mKA 提取码：sk7f
JLINK下载链接：https://pan.baidu.com/s/1RWg0NdtGq0n_dnUNxe-ktw 提取码：fw3f
E2STUDIO集成的CODE GENERATOR好像不能支持RZT，另外安装一个AP4 for RZ工具，可以根据原理图和所选的瑞萨芯片进行配置自动生成驱动代码，生成以后是不带工程文件的，只是驱动文件.C和.H文件，需要放到一个完整的工程里用，AP4工具如何使用这里不讲，挺好上手的大家自己摸索一下。
解决JLINK连接不上的问题可以从以下几个方面出发：
1、检查驱动是否安装。
2、防火墙或者加密系统是否拦截。
3、验证JLINK是否连接：

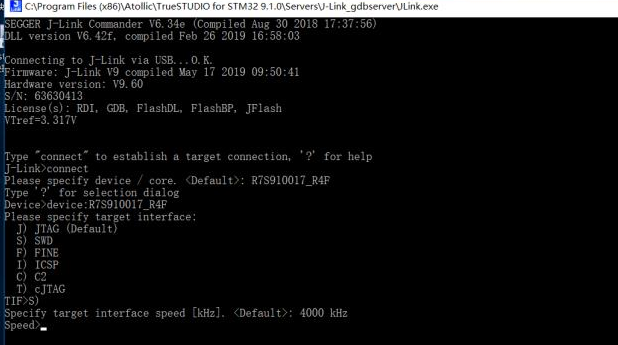

打开jlink.exe，输入connect命令，依次按照提示输入，device: 所选的芯片型号，接口S：SWD，其它默认即可，回车，看看是否连接成功。
或者用下面方式查看：打开J-Flash，选择芯片以及接口方式SWD或JTAG，点击Target--Connect，查看是否连接成功。
如下：
4、查看复位电路，MCU有上电复位，仿真器也有复位信号给MCU的，复位电路没设计好的话可能两个复位信号打架了。如果仿真器把信号拉高了，那上电后复位芯片反而拉不低复位信号了，导致MCU没法复位。这个可能是JLINK无法工作的主要原因。
仿真口15脚是系统复位脚，要用与门跟RES一起接到主芯片的复位脚，这样才互不影响。
TRST是复位JTAG口的，SWD模式仿真口可以不用，顺便查看一下E2STUDIO软件Debug配置那里选择了什么接口类型：
修改之后可使用jlink.exe输入connect查看是否ok。
用jlink.exe：输入r0命令，然后量仿真口15脚和地的电压是否是0V，r0模式下这个仿真器是亮红灯。接着输入r1指令，量仿真口15脚和地的电压是否回到3.3V，如果是这样则正常。

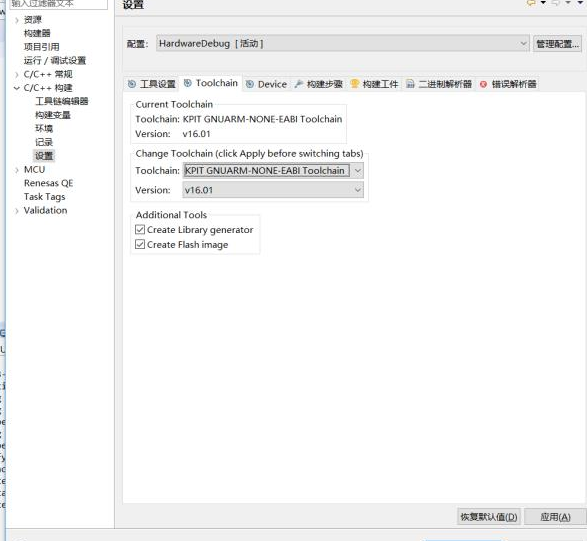

5、查看编译器是否选择正确：
以上就是这次排查JLINK连接不上的解决方法，欢迎大家指导。
