Web服务器群集——Haproxy搭建Web群集

隐身守侯 提交于 2020-03-04 15:29:32

Haproxy搭建Web群集

对Haproxy以及部署环境的了解

Haproxy是一种比较流行的调度工具

Haproxy与LVS、Nginx比较

LVS:LVS性能最好,抗负载能力强,但是配置起来较复杂

Nginx:对群集节点健康检查功能不强,性能没有Haproxy好,安装配置简单,测试方便,但是仅支持http和emil的调度

Haproxy:性能比Nginx好,支持url检测后端的服务器(mysql服务器超过10台不如LVS)

算法(跟LVS一样)

rr(轮询):调度器通过"轮叫"调度算法将外部请求按顺序轮流分配到集群中的真实服务器上,它均等地对待每一台服务器,而不管服务器上实际的连接数和系统负载

wrr(加权轮询):调度器通过"加权轮叫"调度算法根据真实服务器的不同处理能力来调度访问请求,这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值

lc(最少连接):调度器通过"最少连接"调度算法动态地将网络请求调度到已建立的链接数最少的服务器上,如果集群系统的真实服务器具有相近的系统性能,采用"最小连接"调度算法可以较好地均衡负载

wlc(加权最少连接):在集群系统中的服务器性能差异较大的情况下,调度器采用"加权最少链接"调度算法优化负载均衡性能,具有较高权值的服务器将承受较大比例的活动连接负载。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值

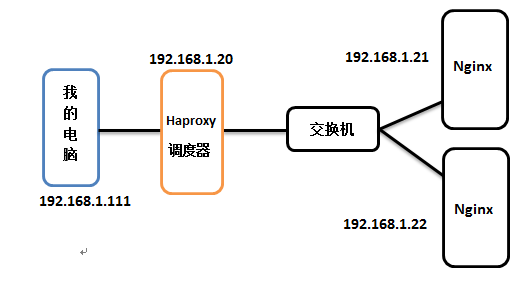

部署环境(如下图所示)

通过访问192.168.1.20来实现后面两台服务器网页的跳转

安装配置Haproxy

1.安装依赖软件

yum install -y pcre-devel bzip2-devel

2.下载解压编译并安装源码包

make TARGET=linux26

然后make install

3.建立配置文件

创建目录并把配置模板复制到该目录

mkdir /etc/haproxy

cp examples/haproxy.cfg /etc/haproxy/

mkdir -p /usr/share/haproxy

4.优化路径

cp examples/haproxy.init /etc/init.d/haproxy

chmod +x /etc/init.d/haproxy

ln -s /usr/local/sbin/haproxy /usr/sbin/haproxy

5.修改配置文件启动服务即可

配置文件位置:/etc/haproxy/haproxy.cfg

global
log 127.0.0.1    local0                \\配置日志记录,local0为日志设备,默认存放到系统日志
log 127.0.0.1    local1 notice       \\notice为日志级别,通常有24个级别
#log loghost    local0 info
maxconn 4096                            \\最大连接数
chroot /usr/share/haproxy
uid 99                                   \\用户uid
gid 99                                    \\用户gid
daemon
#debug
#quiet
defaults
log    global                   \\定义日志为global配置中的日志定义
mode    http                   \\模式为http
option    httplog              \\采用http日志格式记录日志
option    dontlognull         \\不记录健康检查的日志信息
retries    3                        \\检查节点服务器失败次数
#    redispatch                    \\如果后端有服务器宕机,强制切换到正常服务器
maxconn    2000                \\最大连接数
contimeout    5000              \\连接超时时间
clitimeout    50000              \\客户端超时时间
srvtimeout    50000             \\服务器超时时间
listen    web1 0.0.0.0:80
option    httpchk /index.html    \\检查服务器的index.html文件
balance    roundrobin              \\算法
#    cookie    SERVERID insert indirect nocache
server    inst1 192.168.1.21:80 check inter 2000 fall 3        \\定义在线节点
server    inst2 192.168.1.22:80 check inter 2000 fall 3        \\定义备份节点

配置文件详解

布局大致分为三部分

1.global(全局配置部分)

2.defaults(默认配置部分)

3.listen(应用组件部分)

全局配置global (参数是进程级的,通常和操作系统(OS)相关)

maxconn 20480:默认最大连接数

log 127.0.0.1 local0:日志输出配置,所有日志都记录在本机系统日志,通过local0输出

log 127.0.0.1 local1 notice:notice 为日志级别,通常有24个级别(error warringinfo debug)

chroot /var/haproxy:chroot运行的路径

uid 99:所属运行的用户uid

gid 99:所属运行的用户组

daemon:以后台形式运行haproxy

nbproc 1:进程数量(可以设置多个进程提高性能)

pidfile /var/run/haproxy.pid:haproxy的pid存放路径,启动进程的用户必须有权限访问此文件

ulimit-n 65535:ulimit的数量限制

默认设置配置defaults(这些参数可以被利用配置到frontend,backend,listen组件)

log global:定义日志为global配置中日志定义

mode http:所处理的类别 (#7层 http;4层tcp  )

maxconn 20480:最大连接数

option httplog:日志类别http日志格式

option httpclose:每次请求完毕后主动关闭http通道

option dontlognull:不记录健康检查的日志信息

option forwardfor:如果后端服务器需要获得客户端真实ip需要配置的参数,可以从Http Header中获得客户端ip

option redispatch:serverId对应的服务器挂掉后,强制定向到其他健康的服务器

option abortonclose:当服务器负载很高的时候,自动结束掉当前队列处理比较久的连接

stats refresh 30:统计页面刷新间隔

retries 3:3次连接失败就认为服务不可用,也可以通过后面设置

balance roundrobin:默认的负载均衡的方式,轮询方式

balance source:默认的负载均衡的方式,类似nginx的ip_hash

balance leastconn:默认的负载均衡的方式,最小连接

contimeout 5000:连接超时

clitimeout 50000:客户端超时

srvtimeout 50000:服务器超时

timeout check 2000:心跳检测超时

配置监控页面的设置

listen admin_status:Frontend和Backend的组合体,监控组的名称,按需自定义名称

bind 0.0.0.0:65532:监听端口

mode http:http的7层模式

log 127.0.0.1 local3 err:错误日志记录

stats refresh 5s:每隔5秒自动刷新监控页面

stats uri /admin?stats:监控页面的url

stats realm itnihao\ itnihao:监控页面的提示信息

stats auth admin:admin:监控页面的用户和密码admin,可以设置多个用户名

stats auth admin1:admin1:监控页面的用户和密码admin1

stats hide-version:隐藏统计页面上的HAproxy版本信息

stats admin if TRUE:手工启用/禁用,后端服务器(haproxy-1.4.9以后版本)

errorfile 403 /etc/haproxy/errorfiles/403.http

errorfile 500 /etc/haproxy/errorfiles/500.http

errorfile 502 /etc/haproxy/errorfiles/502.http

errorfile 503 /etc/haproxy/errorfiles/503.http

errorfile 504 /etc/haproxy/errorfiles/504.http

配置HAProxy的日志记录内容设置

capture request  header Host           len 40

capture request  header Content-Length len 10

capture request  header Referer        len 200

capture response header Server         len 40

capture response header Content-Length len 10

capture response header Cache-Control  len 8

网站监测listen配置(监控haproxy后端服务器的监控状态)

listen site_status

bind 0.0.0.0:1081:监听端口

mode http:http的7层模式

log 127.0.0.1 local3 err:[err warning info debug]

monitor-uri /site_status:网站健康检测URL,用来检测HAProxy管理的网站是否可以用,正常返回200,不正常返回503

acl site_dead nbsrv(server_web) lt 2:定义网站down时的策略当挂在负载均衡上的指定backend的中有效机器数小于1台时返回true

acl site_dead nbsrv(server_blog) lt 2

acl site_dead nbsrv(server_bbs)  lt 2

monitor fail if site_dead:当满足策略的时候返回503,网上文档说的是500,实际测试为503

monitor-net 192.168.1.21/32:来自192.168.1.21的日志信息不会被记录和转发

monitor-net 192.168.1.22/32 :来自192.168.1.22的日志信息不会被记录和转发

frontend配置(frontend配置里面可以定义多个acl进行匹配操作)

frontend http_80_in:定义访问端口

bind 0.0.0.0:80:监听端口,即haproxy提供web服务的端口,和lvs的vip端口类似

mode http:http的7层模式

log global:应用全局的日志配置

option httplog:启用http的log

option httpclose:每次请求完毕后主动关闭http通道,HA-Proxy不支持keep-alive模式

option forwardfor:如果后端服务器需要获得客户端的真实IP需要配置次参数,将可以从Http Header中获得客户端IP

acl策略配置

acl itnihao_web hdr_reg(host) -i ^(www.itnihao.cn|ww1.itnihao.cn)$:如果请求的域名满足正则表达式中的2个域名返回true -i是忽略大小写

acl itnihao_blog hdr_dom(host) -i blog.itnihao.cn:如果请求的域名满足www.itnihao.cn返回true -i是忽略大小写

acl itnihao    hdr(host) -i itnihao.cn:如果请求的域名满足itnihao.cn返回true -i是忽略大小写

acl file_req url_sub -i  killall=:在请求url中包含killall=,则此控制策略返回true,否则为false

acl dir_req url_dir -i allow:在请求url中存在allow作为部分地址路径,则此控制策略返回true,否则返回false

acl missing_cl hdr_cnt(Content-length) eq 0:当请求的header中Content-length等于0时返回true

acl策略匹配响应

block if missing_cl:当请求中header中Content-length等于0阻止请求返回403

block if !file_req || dir_req:block表示阻止请求,返回403错误,当前表示如果不满足策略file_req,或者满足策略dir_req,则阻止请求

use_backend  server_web  if itnihao_web:当满足itnihao_web的策略时使用server_web的backend

use_backend  server_blog if itnihao_blog:当满足itnihao_blog的策略时使用server_blog的backend

redirect prefix http://blog.itniaho.cn code 301 if itnihao:当访问itnihao.cn的时候,用http的301挑转到http://192.168.16.3

default_backend server_bbs:以上都不满足的时候使用默认server_bbs的backend

backend的设置(server_web、server_blog、server_bbs)

backend server_web

backend server_web:服务器类型

mode http:http的7层模式

balance roundrobin:负载均衡的方式,roundrobin平均方式

cookie SERVERID:允许插入serverid到cookie中,serverid后面可以定义

option httpchk GET /index.html:心跳检测的文件

server web1 192.168.1.21:80 cookie web1 check inter 1500 rise 3 fall 3 weight 1:服务器定义,cookie 1表示serverid为web1,check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用, fall 3是3次失败认为服务器不可用,weight代表权重

server web2 192.168.1.22:80 cookie web2 check inter 1500 rise 3 fall 3 weight 2:服务器定义,cookie 1表示serverid为web2,check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用, fall 3是3次失败认为服务器不可用,weight代表权重

backend server_blog

backend server_blog

mode http:http的7层模式

balance roundrobin:负载均衡的方式,roundrobin平均方式

cookie SERVERID:允许插入serverid到cookie中,serverid后面可以定义

option httpchk GET /index.html:心跳检测的文件

server blog1 192.168.1.21:80 cookie blog1 check inter 1500 rise 3 fall 3 weight 1:服务器定义,cookie 1表示serverid为web1,check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用,fall 3是3次失败认为服务器不可用,weight代表权重

server blog2 192.168.1.22:80 cookie blog2 check inter 1500 rise 3 fall 3 weight 2:服务器定义,cookie 1表示serverid为web2,check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用,fall 3是3次失败认为服务器不可用,weight代表权重

backend server_bbs

backend server_bbs

mode http:http的7层模式

balance roundrobin:负载均衡的方式,roundrobin平均方式

cookie SERVERID:允许插入serverid到cookie中,serverid后面可以定义

option httpchk GET /index.html:心跳检测的文件

server bbs1 192.168.16.21:80 cookie bbs1 check inter 1500 rise 3 fall 3 weight 1:服务器定义,cookie 1表示serverid为web1,check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用,fall 3是3次失败认为服务器不可用,weight代表权重

server bbs2 192.168.1.22:80 cookie bbs2 check inter 1500 rise 3 fall 3 weight 2:服务器定义,cookie 1表示serverid为web2,check inter 1500是检测心跳频率rise 3是3次正确认为服务器可用,fall 3是3次失败认为服务器不可用,weight代表权重
