根部：

Android framework 处理是从根节点开始，对布局进行measure和draw ，整个View树的绘制流程在ViewRoot.java类的performTraversals()函数展开

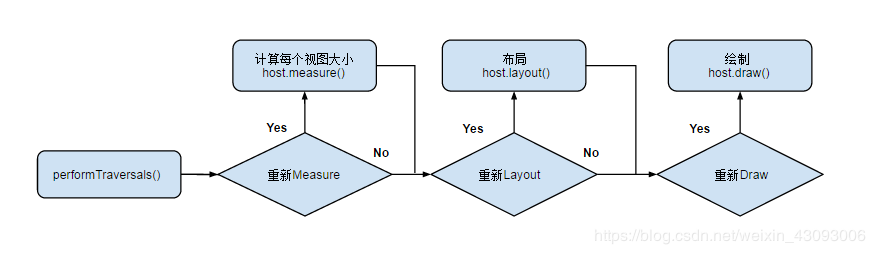

performTraversals：
1.是否需要重新计算视图大小measure，2.是否需要重新安置视图的位置layout，3.是否需要重新绘制draw

（measure测量）大小 -->（layout安排）位置 --> （draw绘制）内容
在这里插入图片描述

绘制顺序
在这里插入图片描述

DecorView是根布局
然后按照树形图遍历，父view要measure自己之后再去遍历子view

measure 过程传递的两个类

ViewGroup.LayoutParams(View自身的布局参数)
用来指定高度和宽度，getLayoutParams()会得到父view的layoutParams
MeasureSpecs类（父视图对自视图的测量要求）
测量和尺寸要求，有三个模式
UNSPECIFIED，没有约束
EXACTLY 确定尺寸
AT_MOST 父控件所给的最大尺寸，通常自定义

绘制流程

measure流程

view的 measure方法

measure（int，int）调用onMeasure(int,int)，但是measure是final类，所以子类必须复写onMeasure。
onMeasure:
setMeasuredDimension()：设置view的宽，高
getDefaultSize()：返回测量后的大小，或者mMinWidth和Drawable最小宽度的最大值

ViewGrop的 measure方法

ViewGrop没有onMeasure()方法，但是定义了measureChildren
measureChildren：遍历所有children，获得子元素的属性

LinearLayout的measure流程

LinearLayout 是 ViewGrop的子类，他去实现ViewGrop没有实现的onMeasure，
mTotalLength 存储垂直高度，
wrap_content：计算所有元素，求和
match_parent：和view的测量一样

View的layout流程

传进来四个坐标点，坐标是对父布局来说的，并不是绝对做坐标
setFrame：设置四个顶点，然后执行onLayout

public void layout(int l, int t, int r, int b) {
...省略
 boolean changed = isLayoutModeOptical(mParent) ?
         setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);
 if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {
            onLayout(changed, l, t, r, b);
...省略
    }

onLayout： layoutVertical(l, t, r, b);或者 layoutHorizontal(l, t, r, b);
setChildFrame，遍历子布局

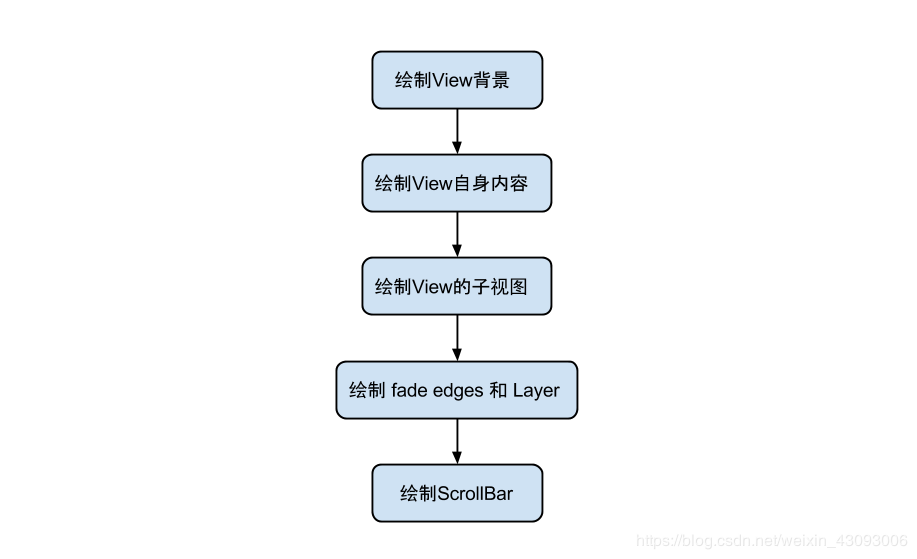

View的draw流程

在这里插入图片描述

View.draw（Canvas canvas）
ViewGrop没有复写，需要View.draw,但是自定义view一般是用onDraw进行绘制，也可以先进行super.draw进行系统的draw绘制，在进行自定义的onDraw绘制
View.onDraw（）
默认空实现自定义需要自己复写方法，自己绘制
dispachDraw
viewGrop对子视图的绘制，自定义的ViewGrop不应该对dispachDraw进行复写
drawChild(cavans,this,drawingTime)
调用了 View 的child.draw(canvas, this,drawingTime)方法,
invalidate
重绘draw树

dispatchDraw(）–>drawChild()–>view.draw()

六个步骤

1.若有背景则绘制
2.保存canvas层
3.绘制自身内容
4.如果有子元素则绘制子元素
5.绘制效果
6.绘制装饰品（scrollbars）
