ANSYS软件是融结构，流体，电场，磁场，声场分析等于一体的大型通用有限元分析软件，可以广泛应用于航空航天，能源，机械，土木，汽车医疗等多种行业。本教程通过静态分析建模的简单实例(联轴器应用)来学习对ansys软件的使用。
首先我们需要对ansys进行建模得到联轴器，在此基础上对模型进行应用求解。
建立联轴器模型以及分析

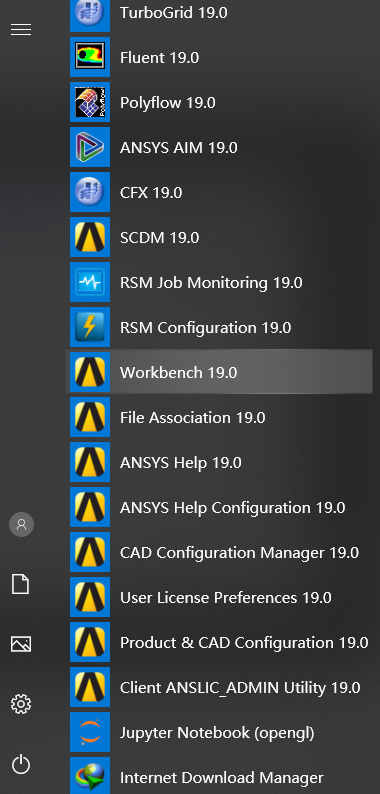

1.进入windows开始界面点击workbench19.0

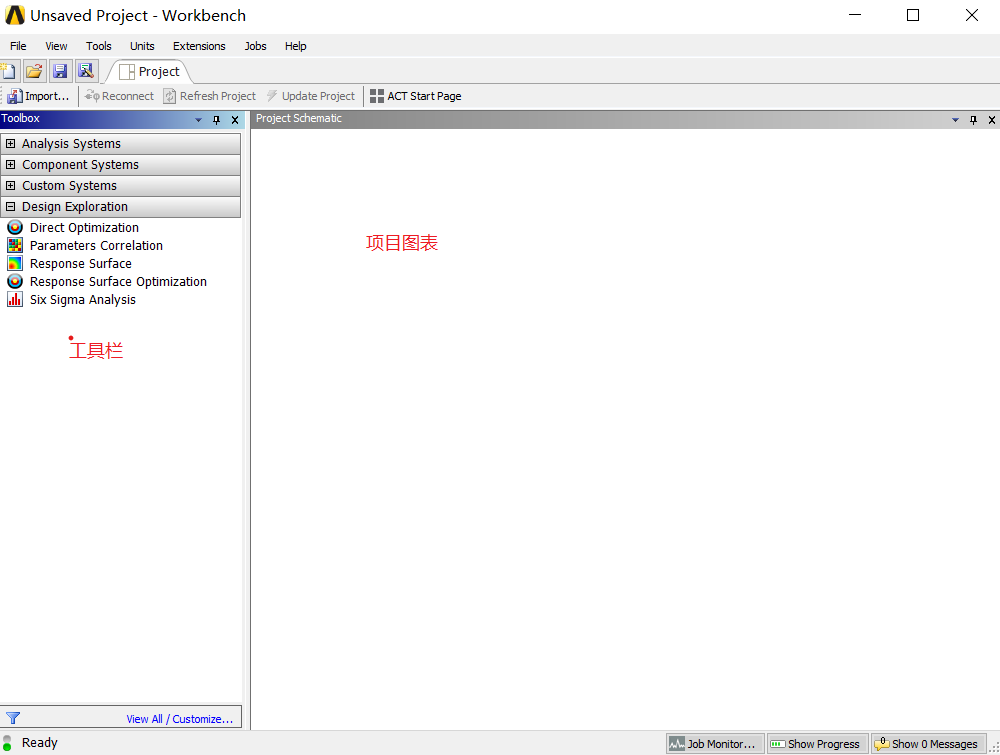

2.第一步后进入以下界面，左边的工作区是工具栏，右边的工作区是放置项目图标的位置

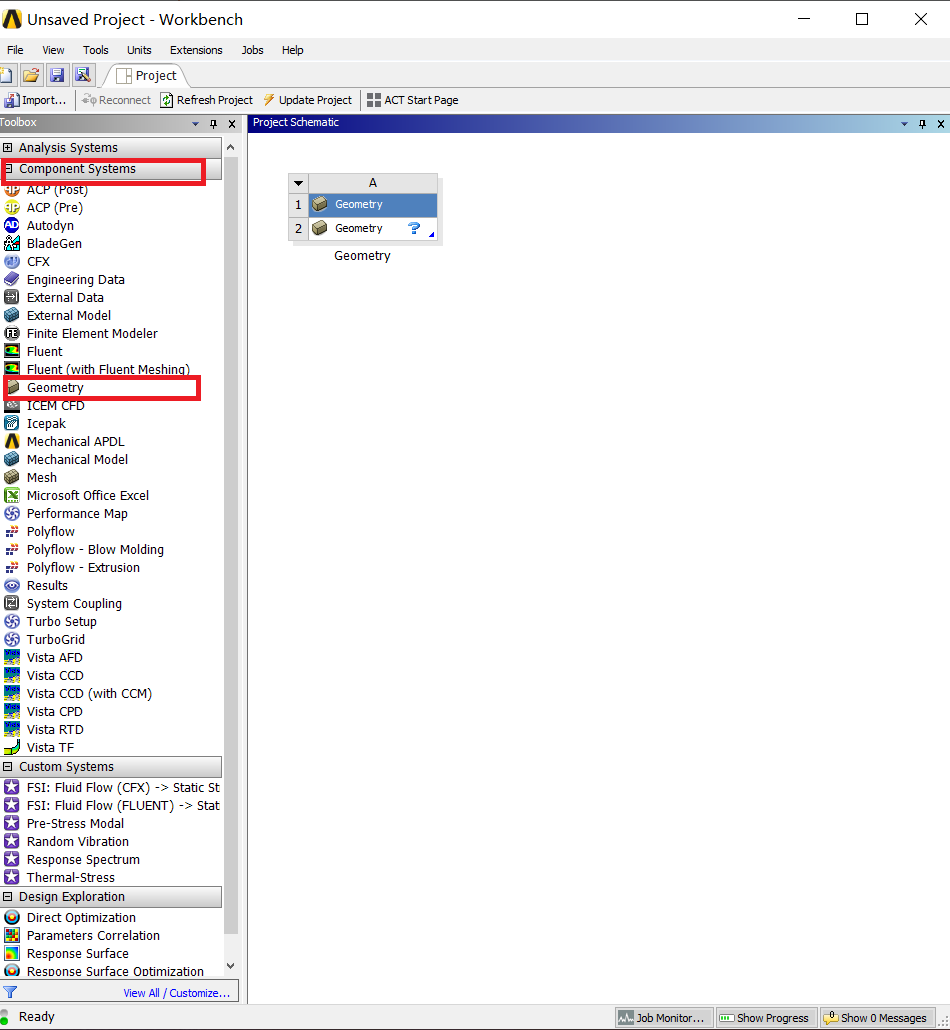

3.在左边的工具栏下的component systems找到geometry，双击geometry在右侧的项目图表得到geometry项目图表

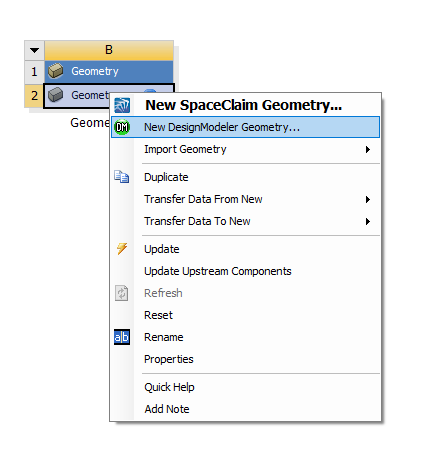

3.选择项目图表第二栏右键选择new designmodeler Geometry

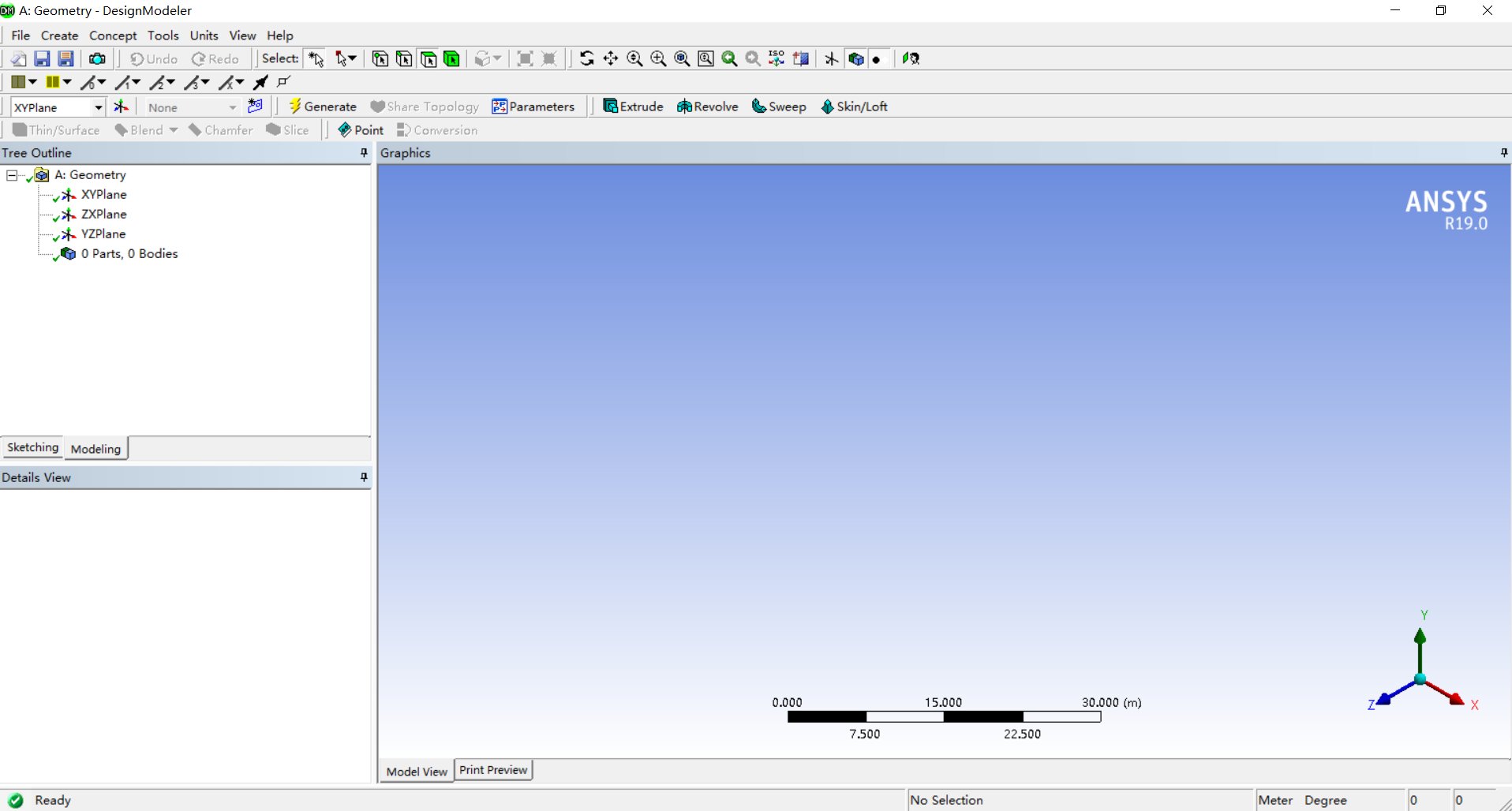

4.进入以下界面,

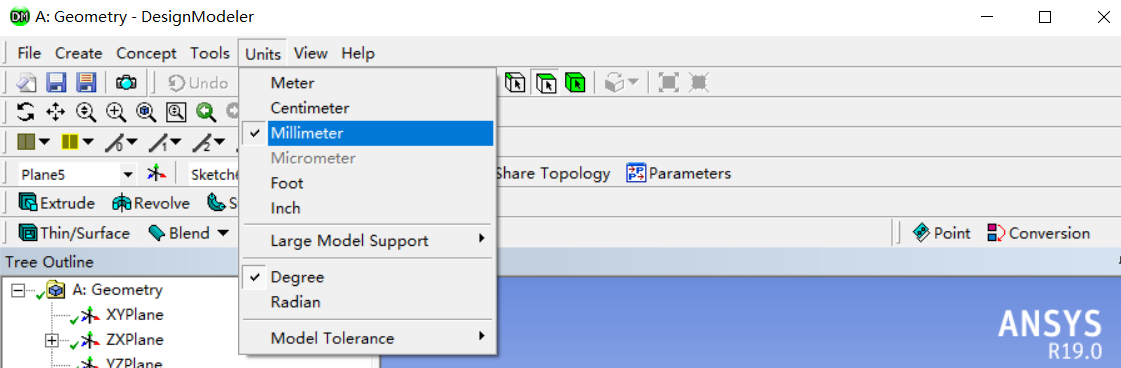

选择unit下的mm单位，规定模型大小尺度

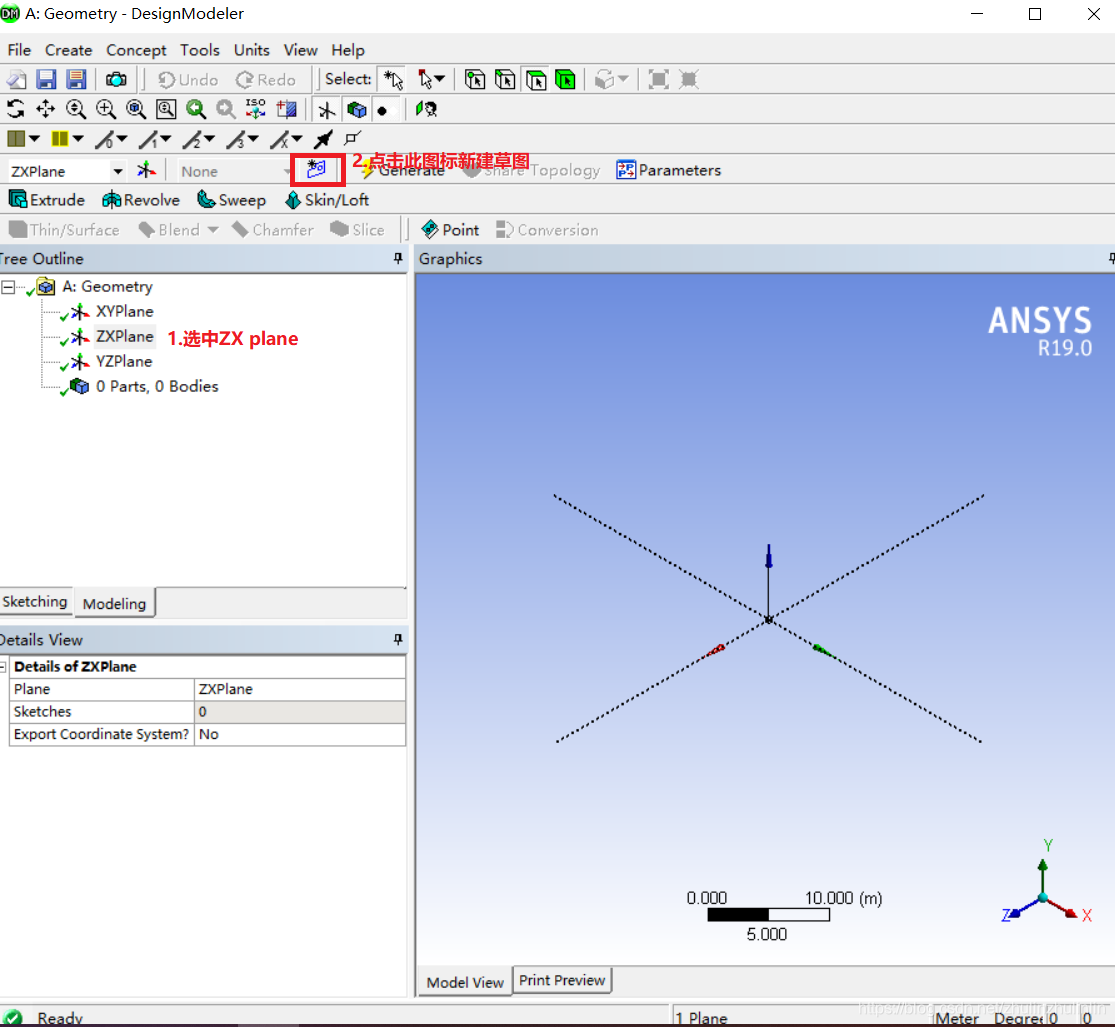

5.选中ZX平面，后点击生成草图，

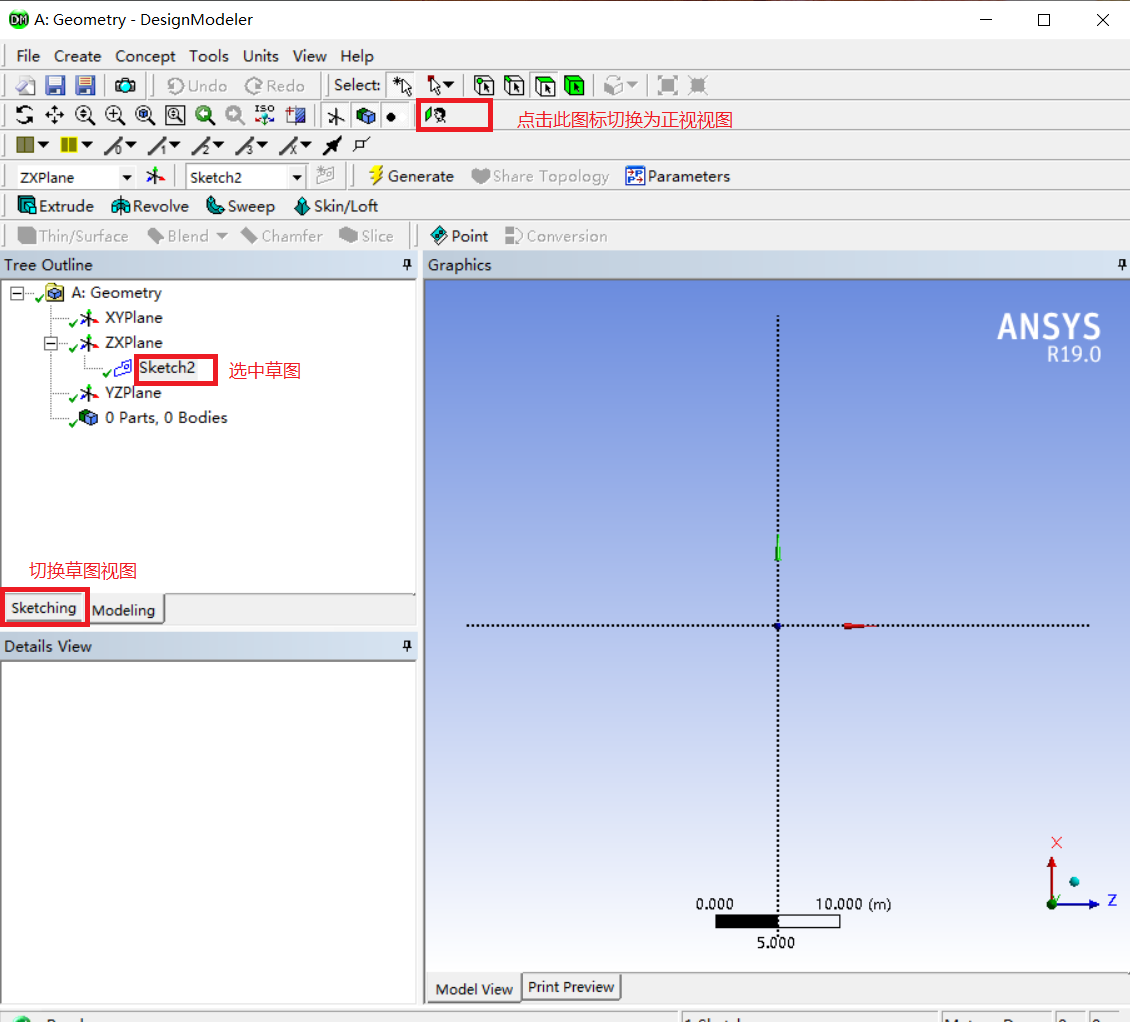

6.选中刚刚生成的草图，点击切换视图为正视视图，如图下，然后在Tree outline点击Sketching,进行绘图

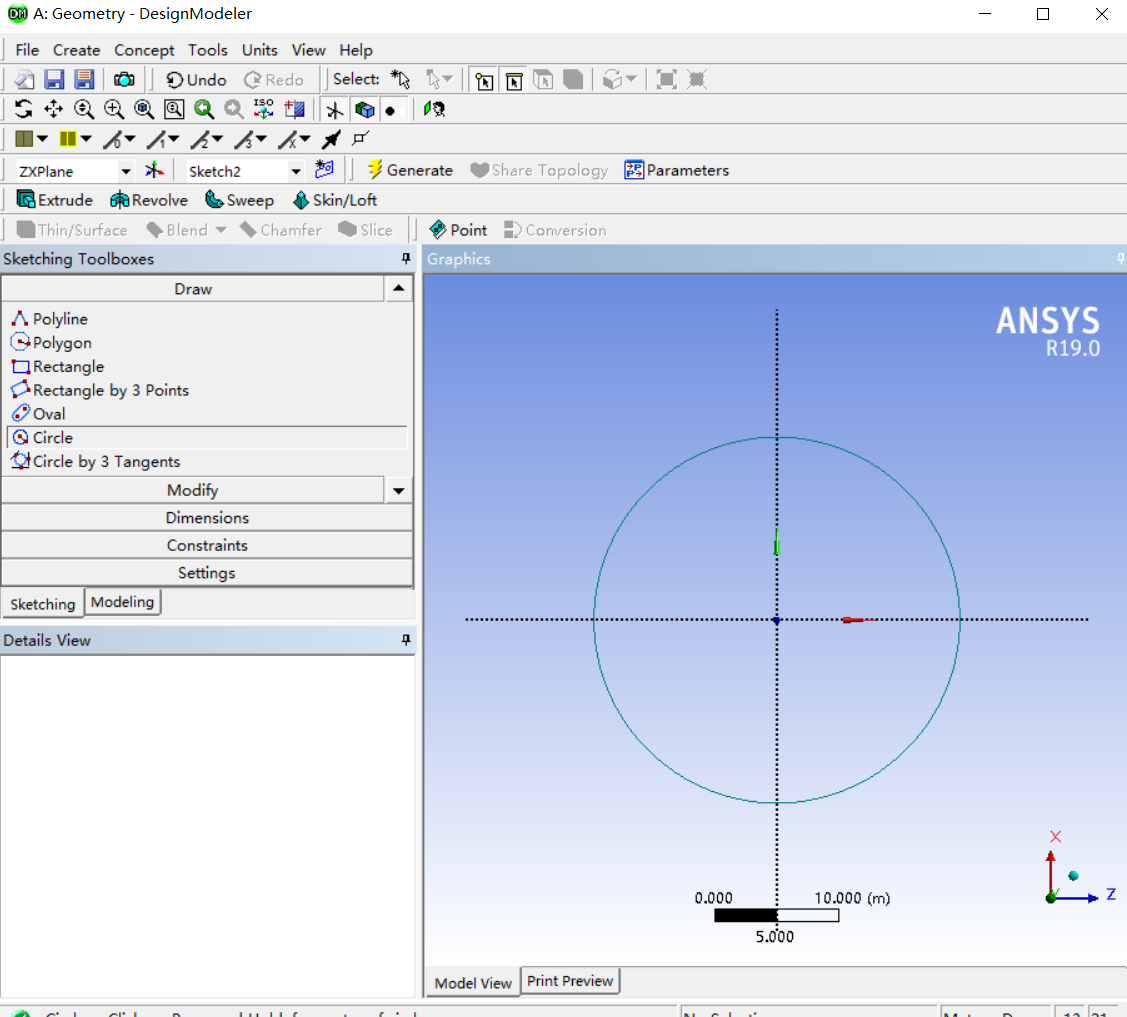

7.切换为sketching,左侧出现了sketching toolboxes，有Draw,Modify,Dimensions等选项，进行绘制草图，在draw下选择circle，在右侧的graphics进行绘图，鼠标点击的点是圆心，生成如下图所示圆。

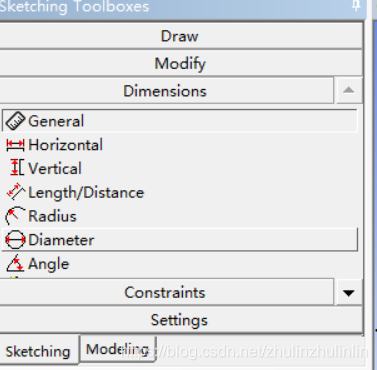

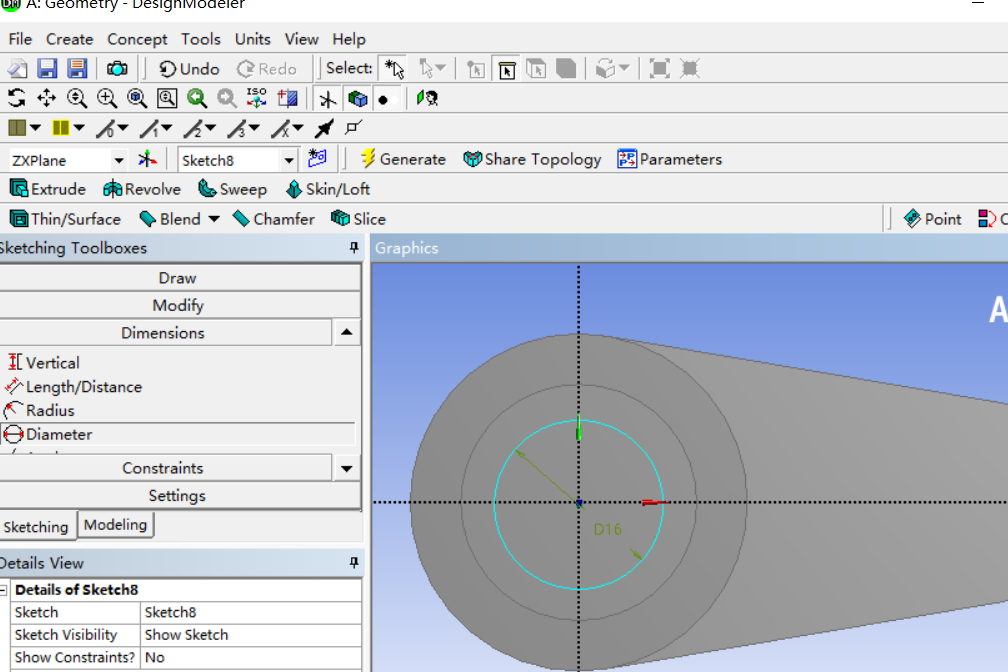

选择Dimension下Diameter对圆的直径进行标注，（dimension下都是对于长度角度进行标注）

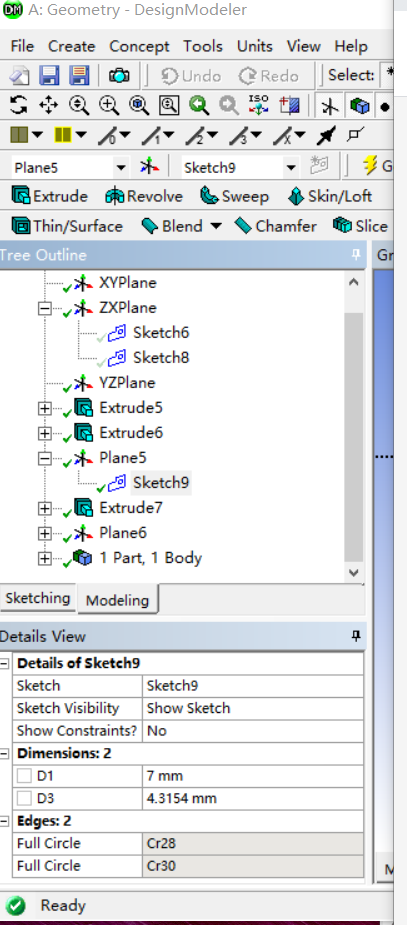

在左侧下方的DetailView可以对dimension内标注的长度信息比如直径进行修改，如果detailView为空，可以推出designmodeler后再进入

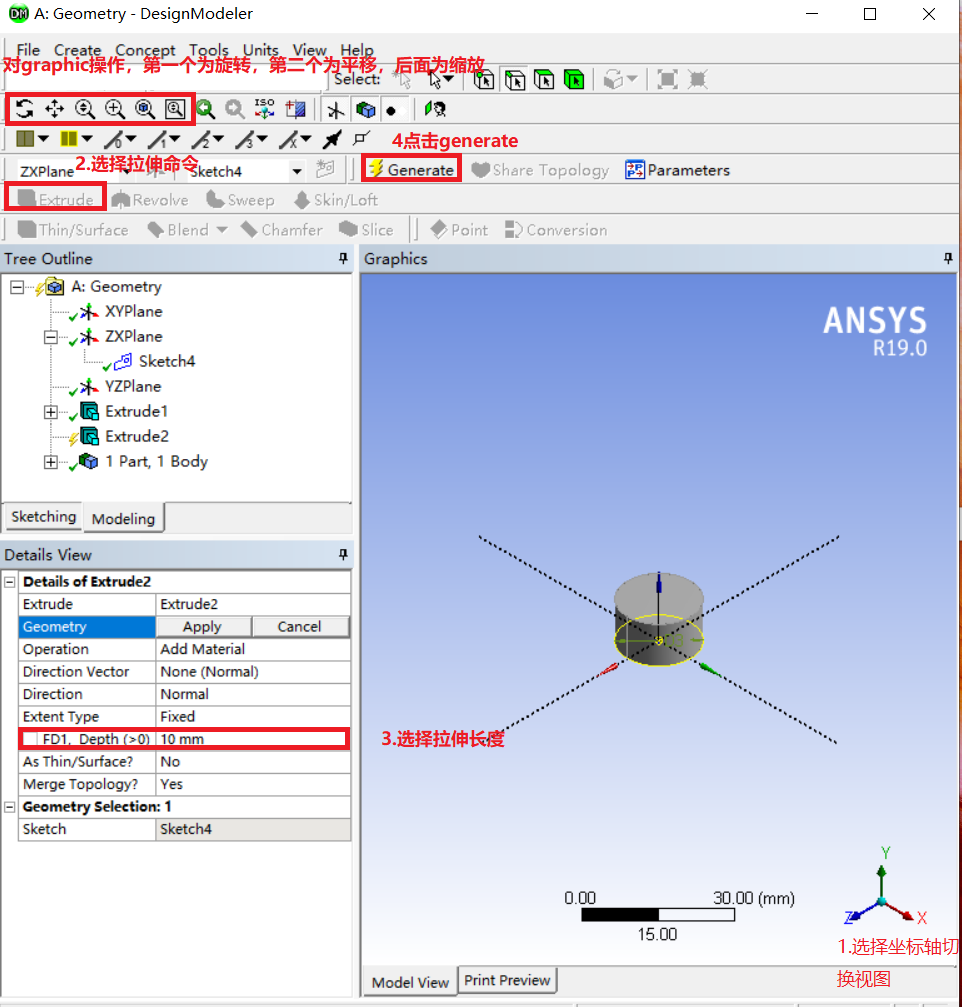

8.首先切换视图，可以对右下角的坐标系进行旋转，也可以通过点击graphic操作的工具栏第一个旋转进行切换视图，然后选择拉伸命令，在detailview里设置拉伸长度，其operation操作是add material.最后点击generate，生成如下的图形。

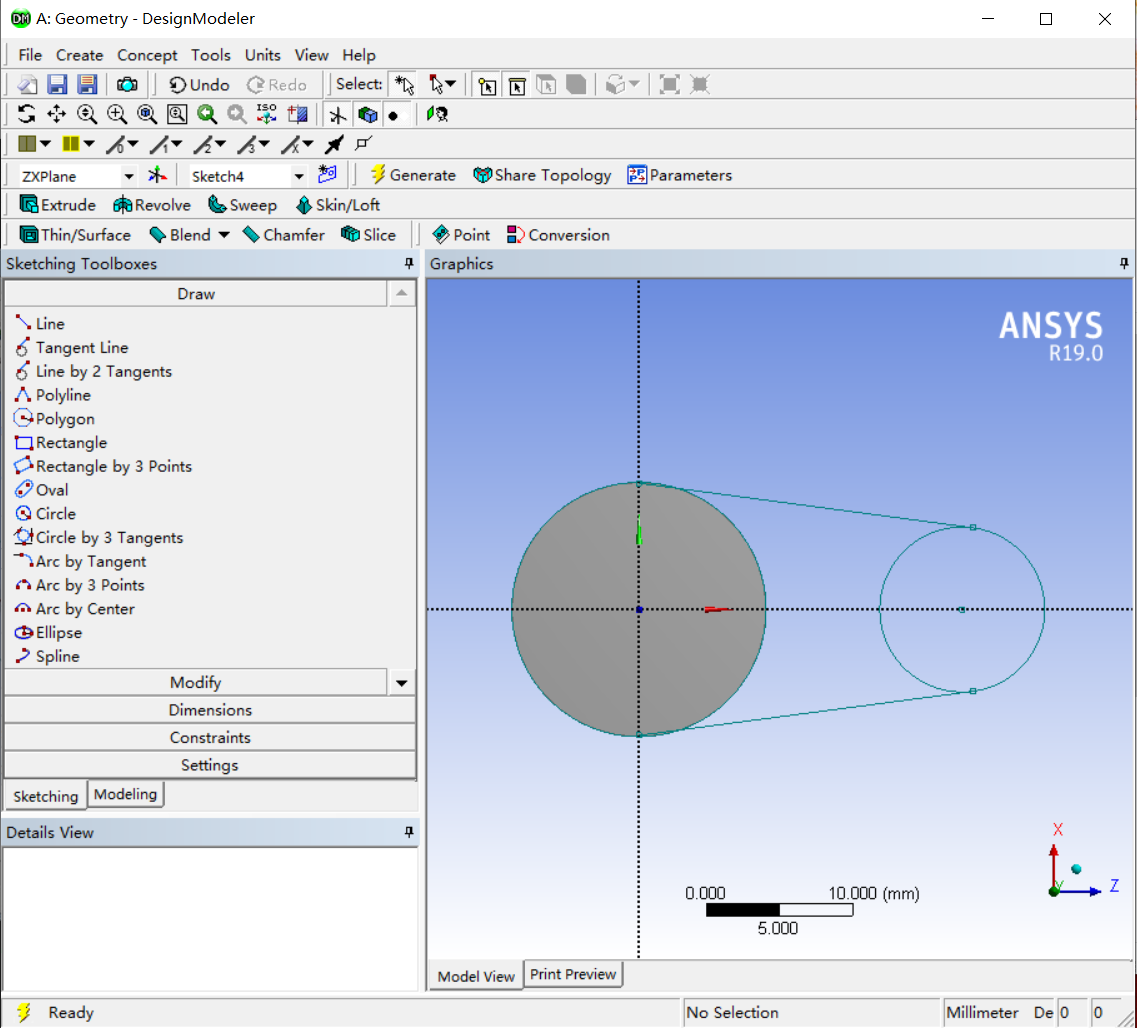

9.在xz平面再生成一个草图（草图二），切换为正视视图后，绘制如下两个圆，以及选择Tangent Line绘制切线得到如下图形，

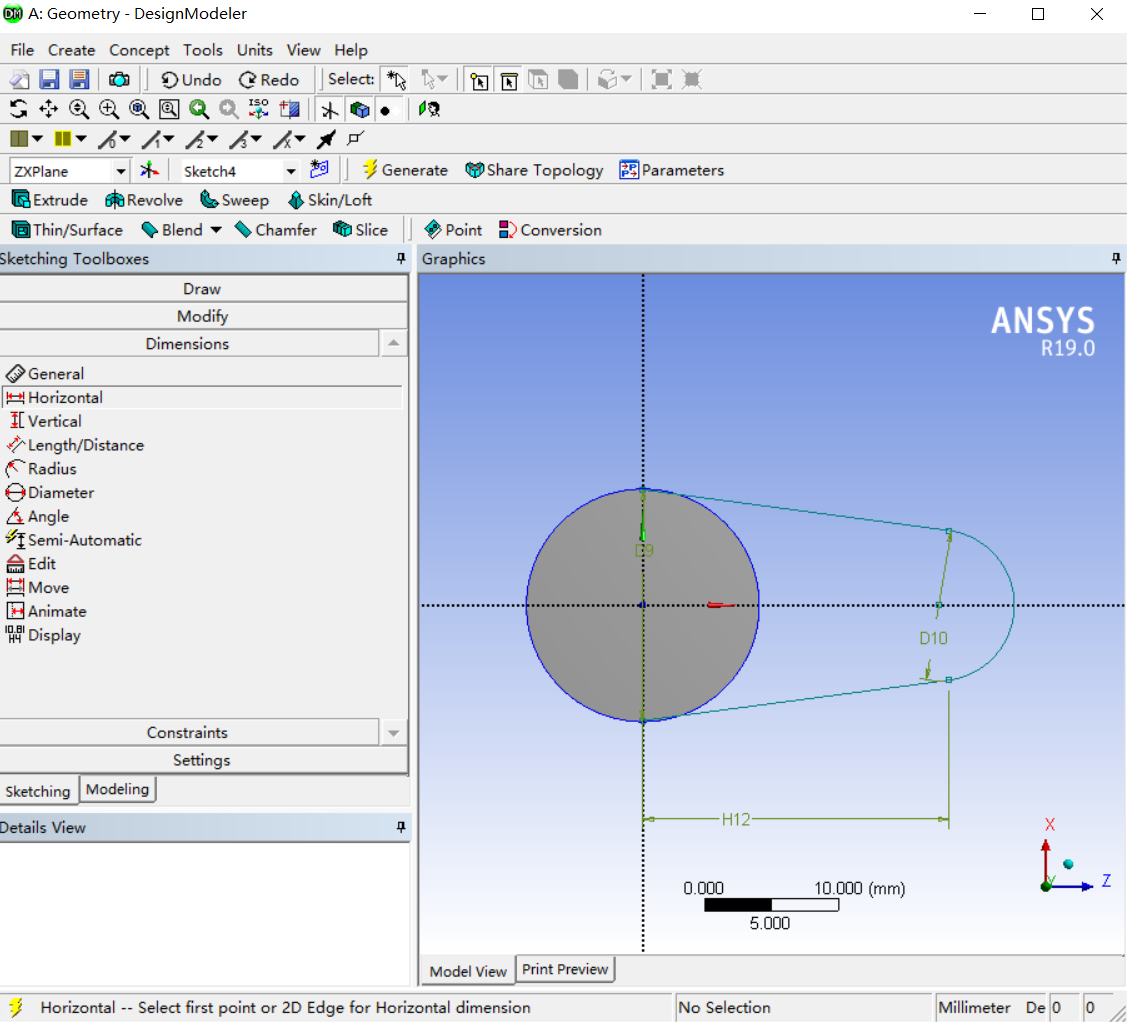

然后再dimension选择直径对画的圆进行标注，选择水平线对圆心之间的距离进行标注，然后选择modify下的trim，消除切线内的圆线段。如下图

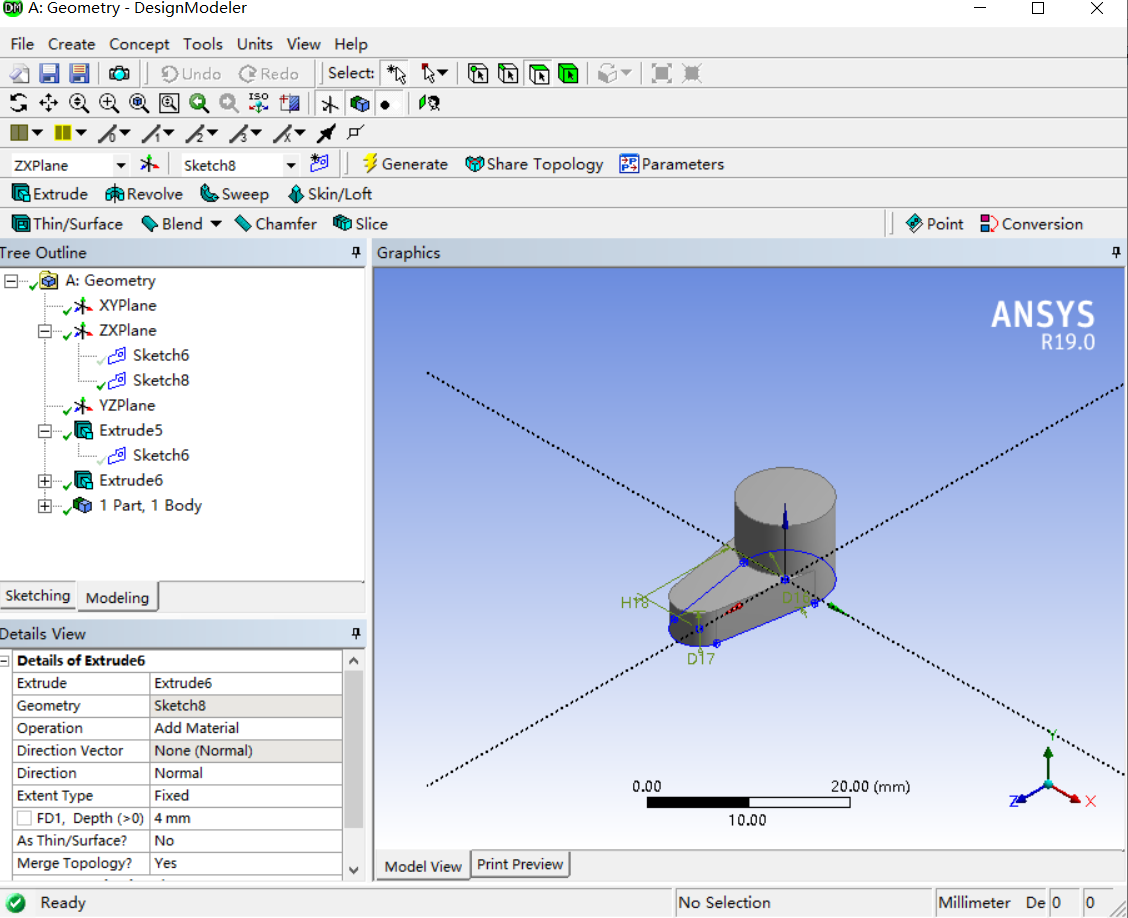

10.上面我们所作的拉伸是向上拉伸成为一个圆柱，我们在对草图二所画的图也进行拉伸，拉伸长度设置为4mm,则得到以下图形。

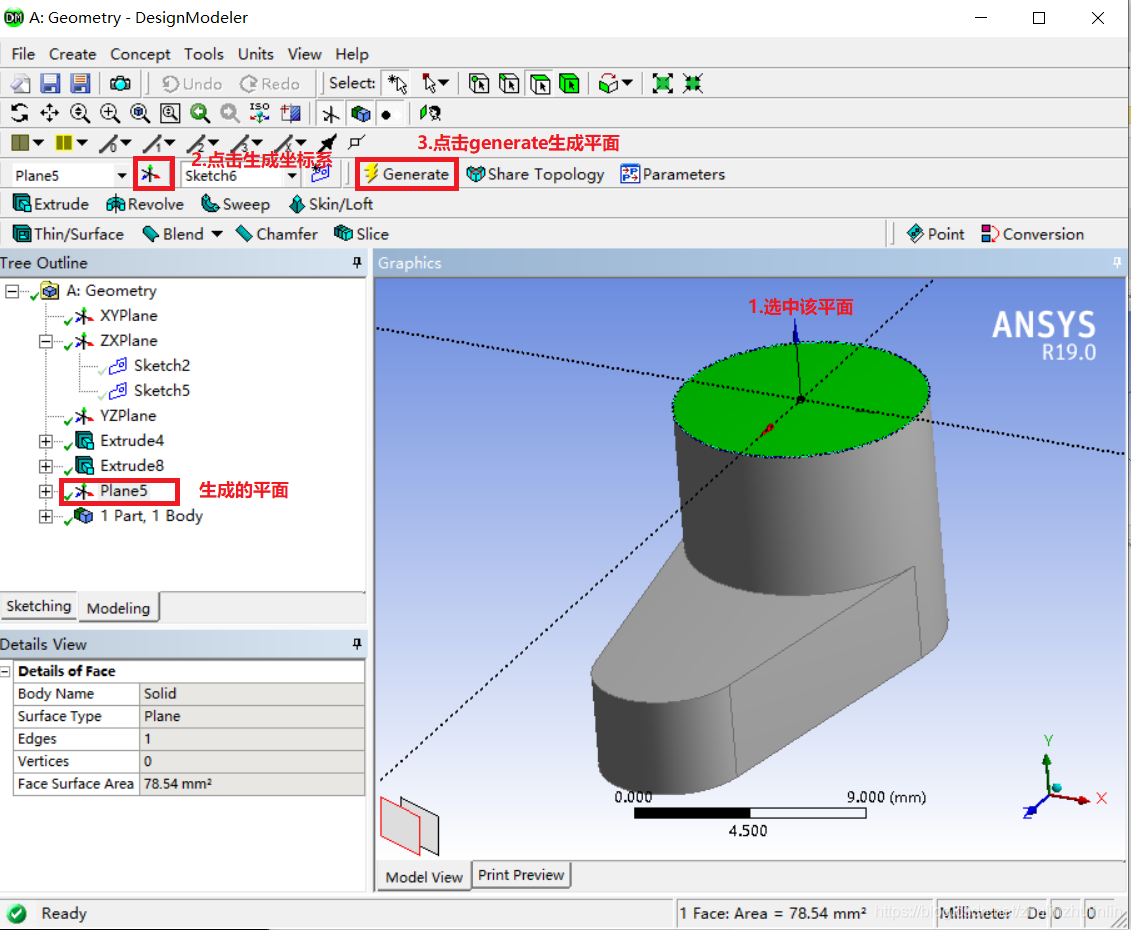

11.生成一个平面绘制连轴器的圆孔
12.在生成的平面，生成草图，选择正视于，得到如下界面

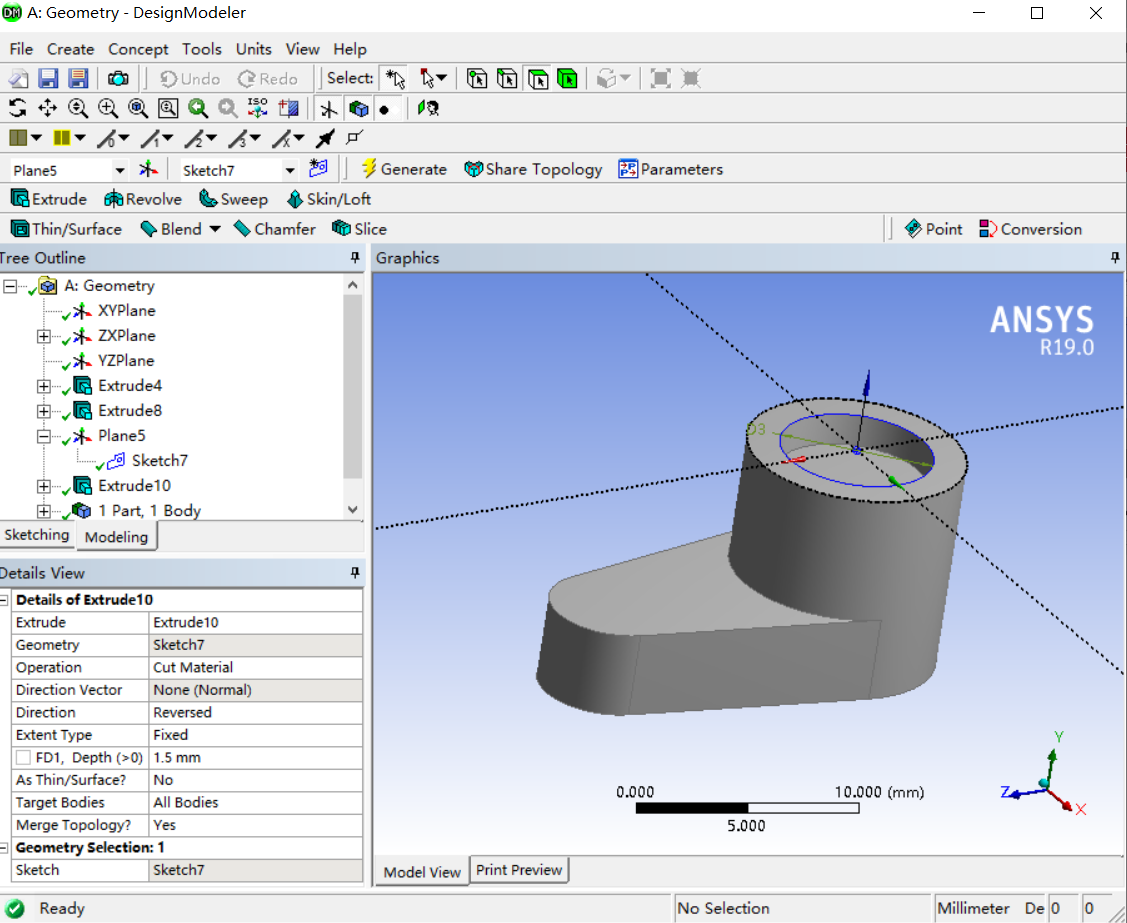

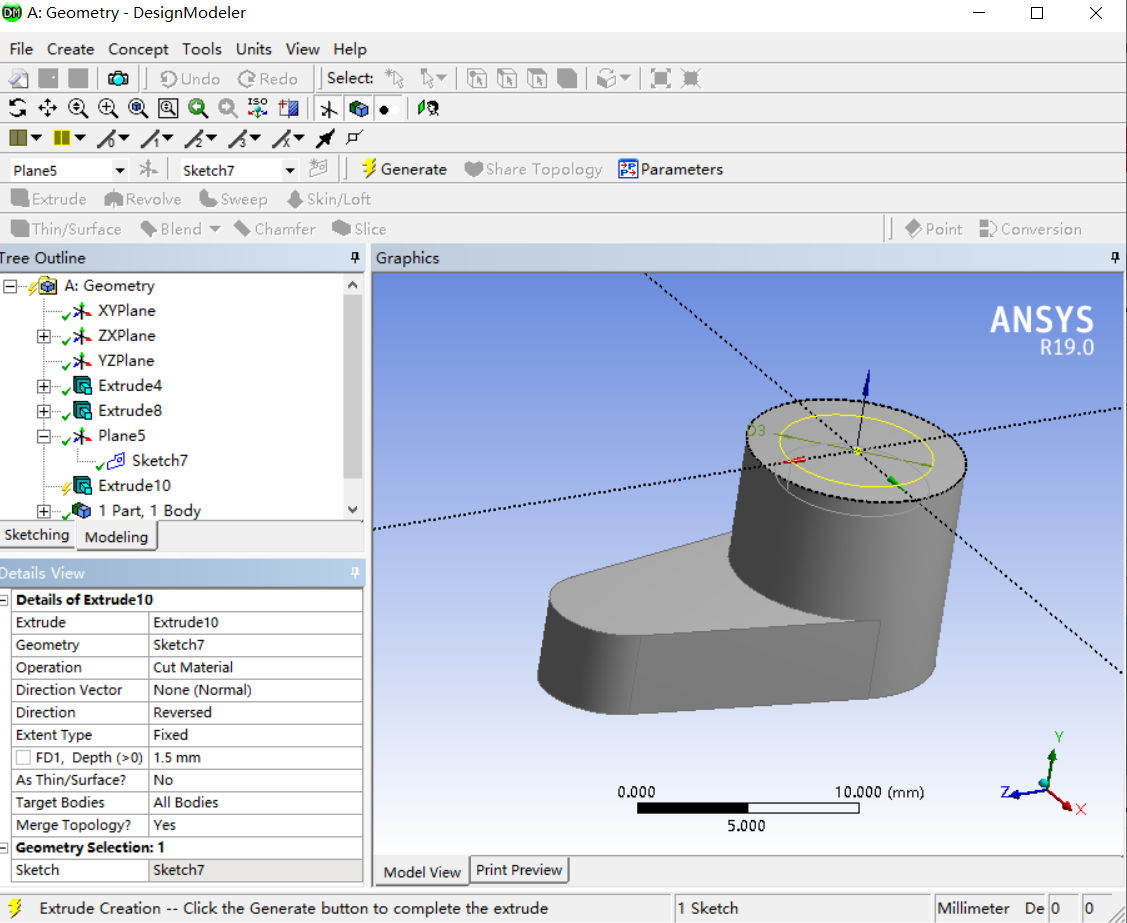

13 在该草图上首先绘制一个圆，标注直径为7mm，选择拉伸，拉伸长度为1.5mm,另外operation选择cut material.
点击generate则生成以下

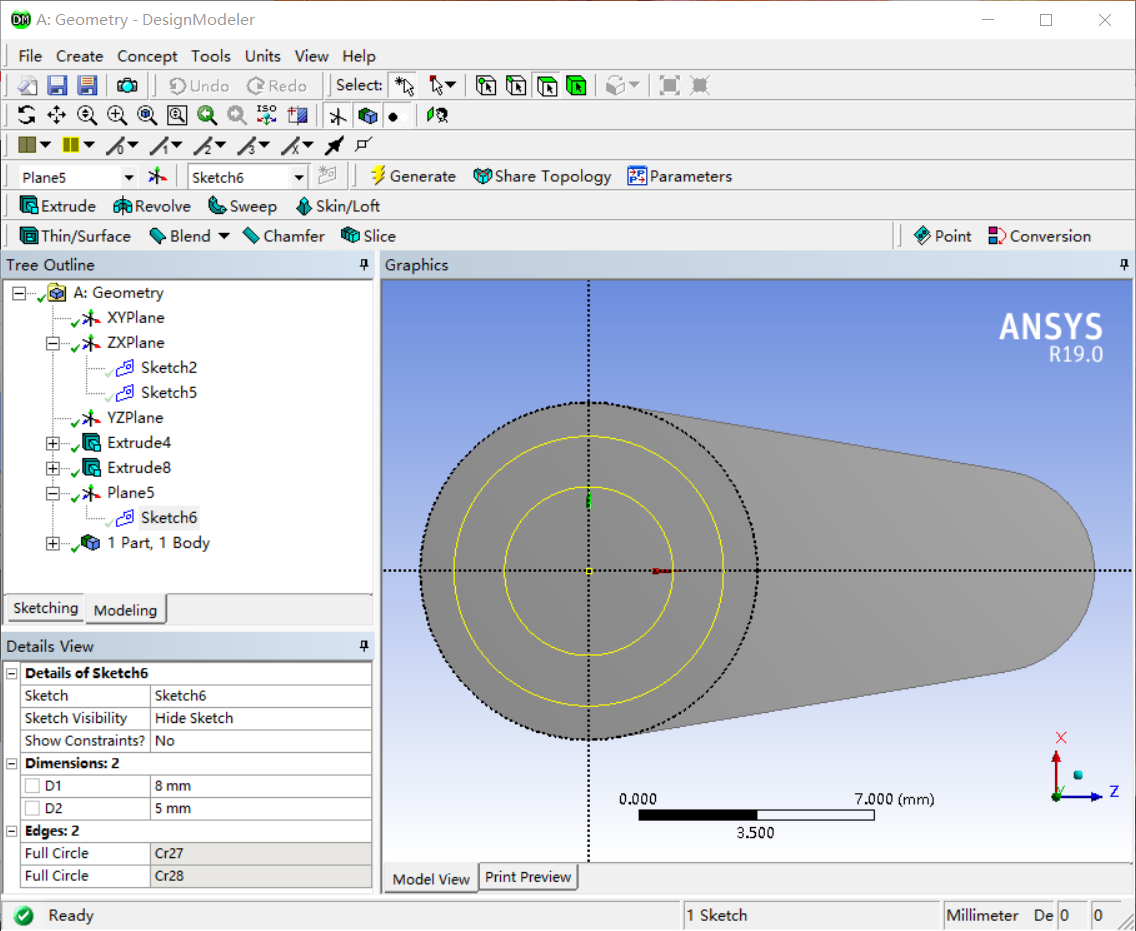

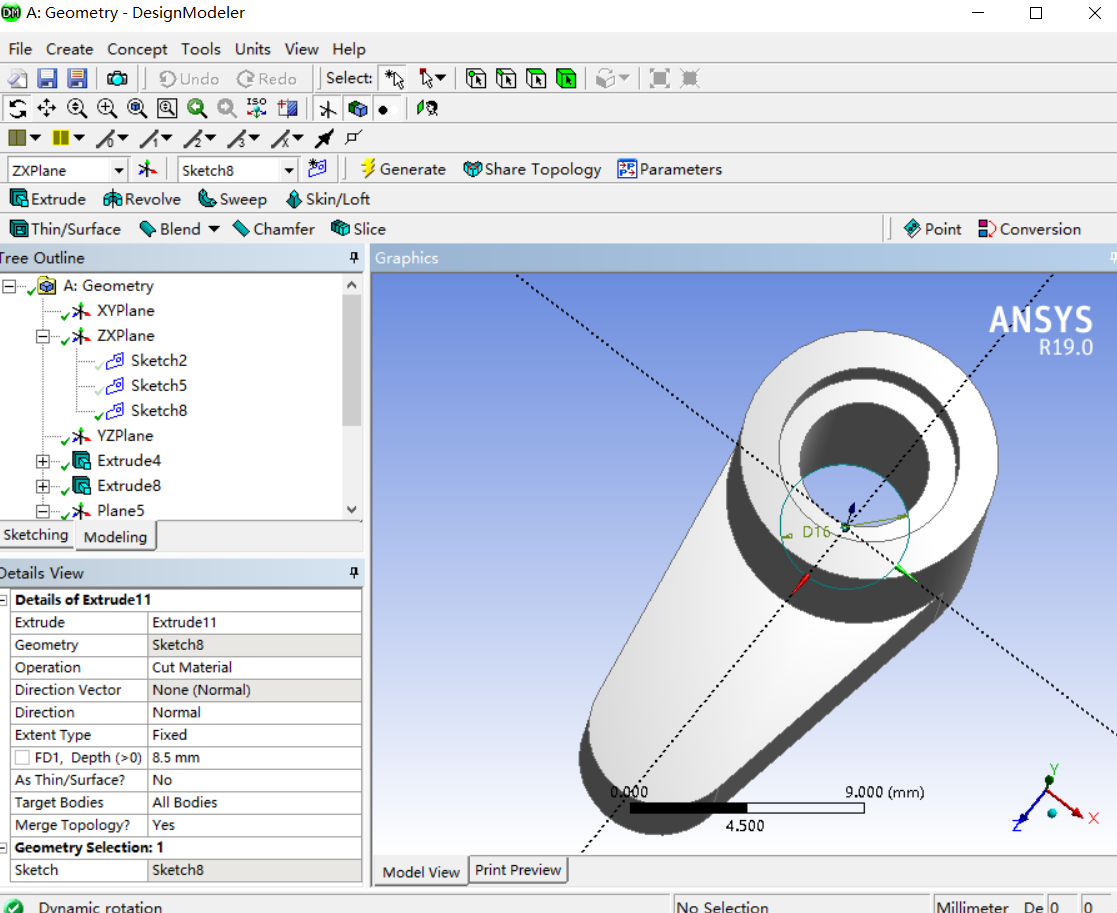

14.选择zx平面在生成一个草图，选中该草图，选择正视于，绘制圆，标注其直径为5mm
15.选择拉伸，拉伸长度为8.5mm,operation为cut material,则连通器的小孔创建完成

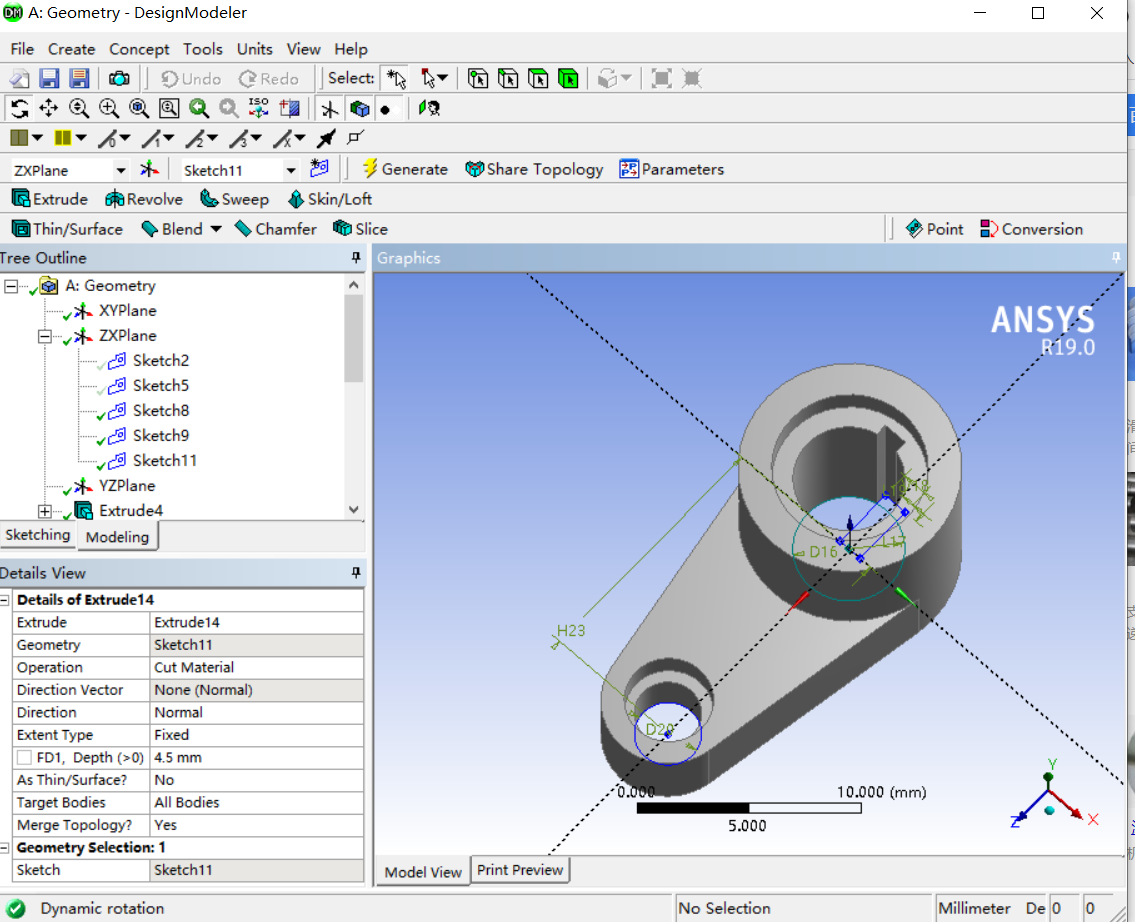

16.选择平面，绘制草图，拉伸，重复以上步骤就可以得到如下的联通器模型
17选择保存项目或者导出文件等保存该几何模型
18.对于联轴器我们可以做联轴器的应用分析等

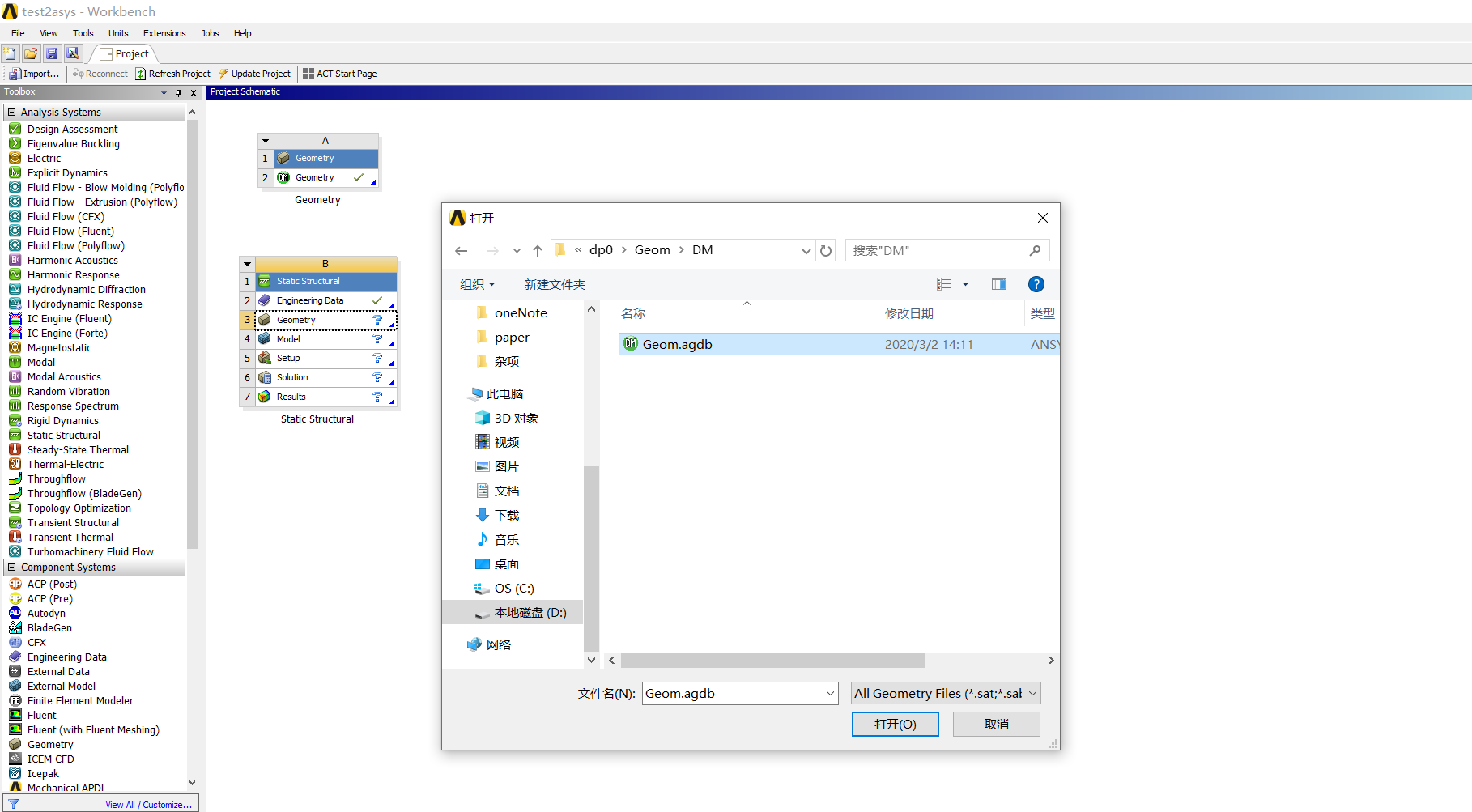

我们首先在analysis system创建static structural项目图表，在项目图标的geometry选择导入已经创建的连通器模型
19.在创建的静态结构分析的项目图标选择model进入以下界面

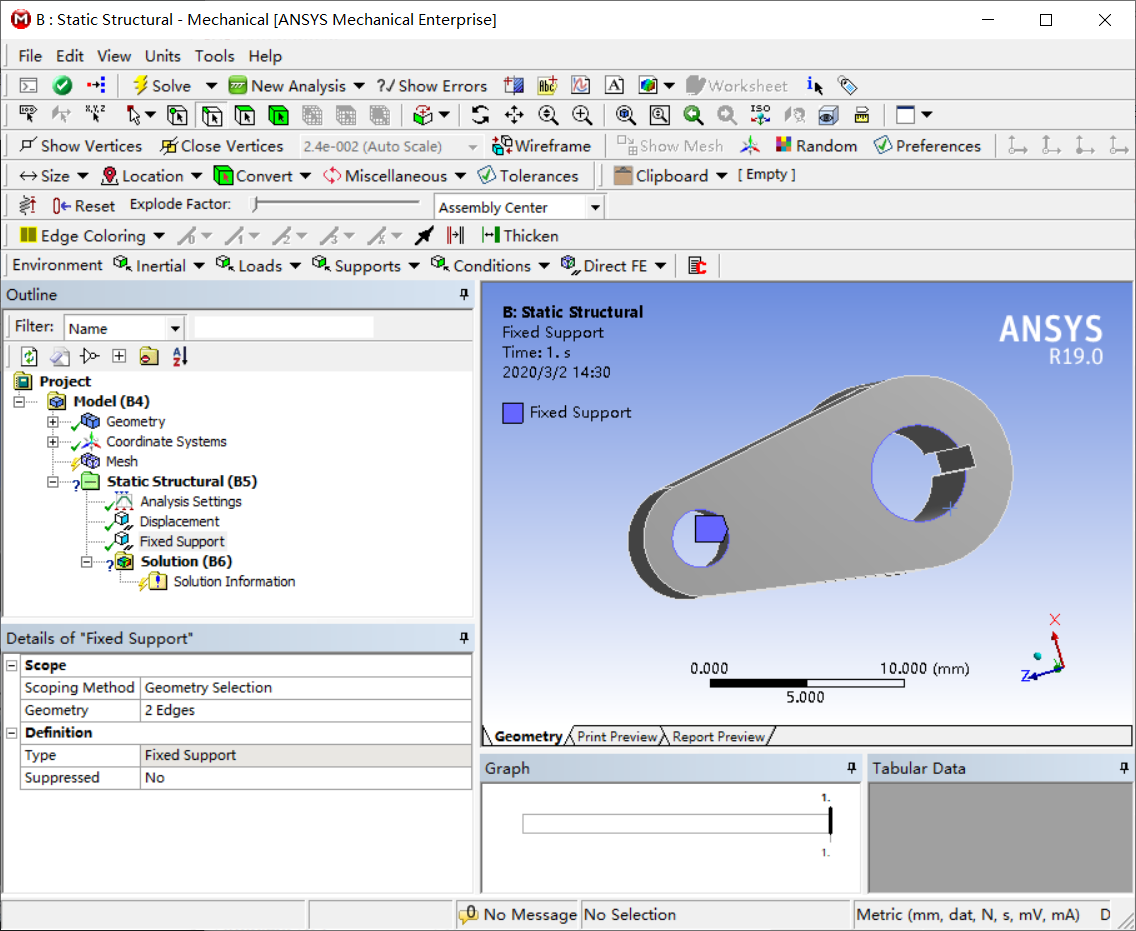

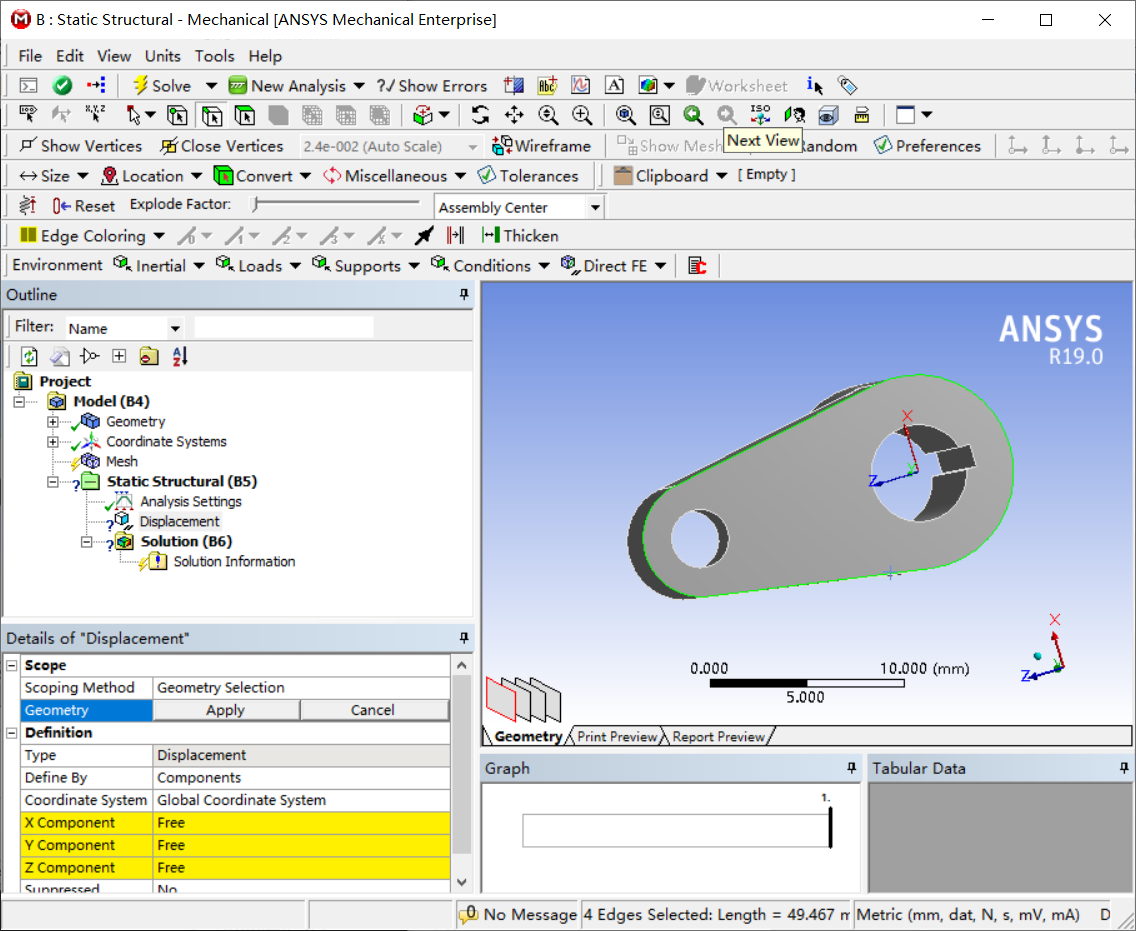

20.可以对联轴器进行承重分析，首先添加约束选择support里的displacement,

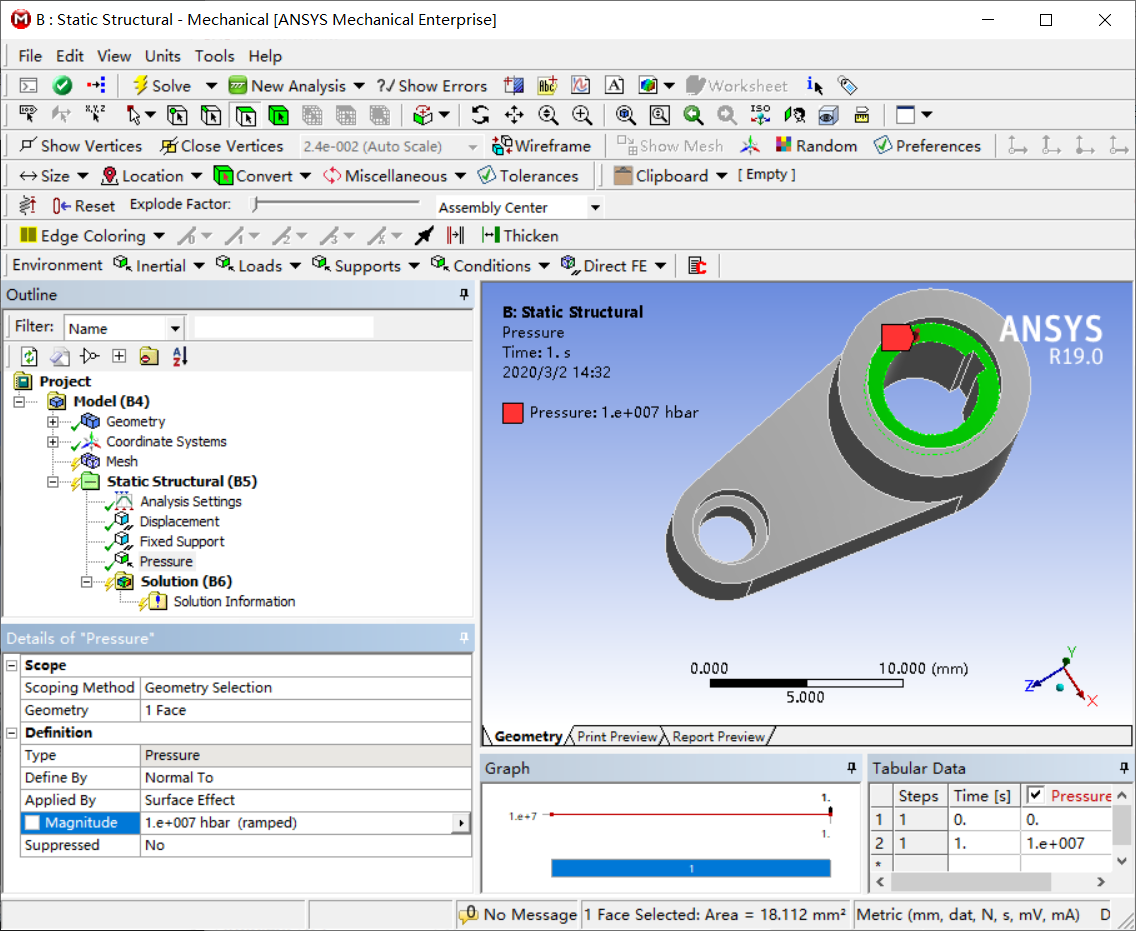

21.选择loads里的pressure，然后选择一个承重面

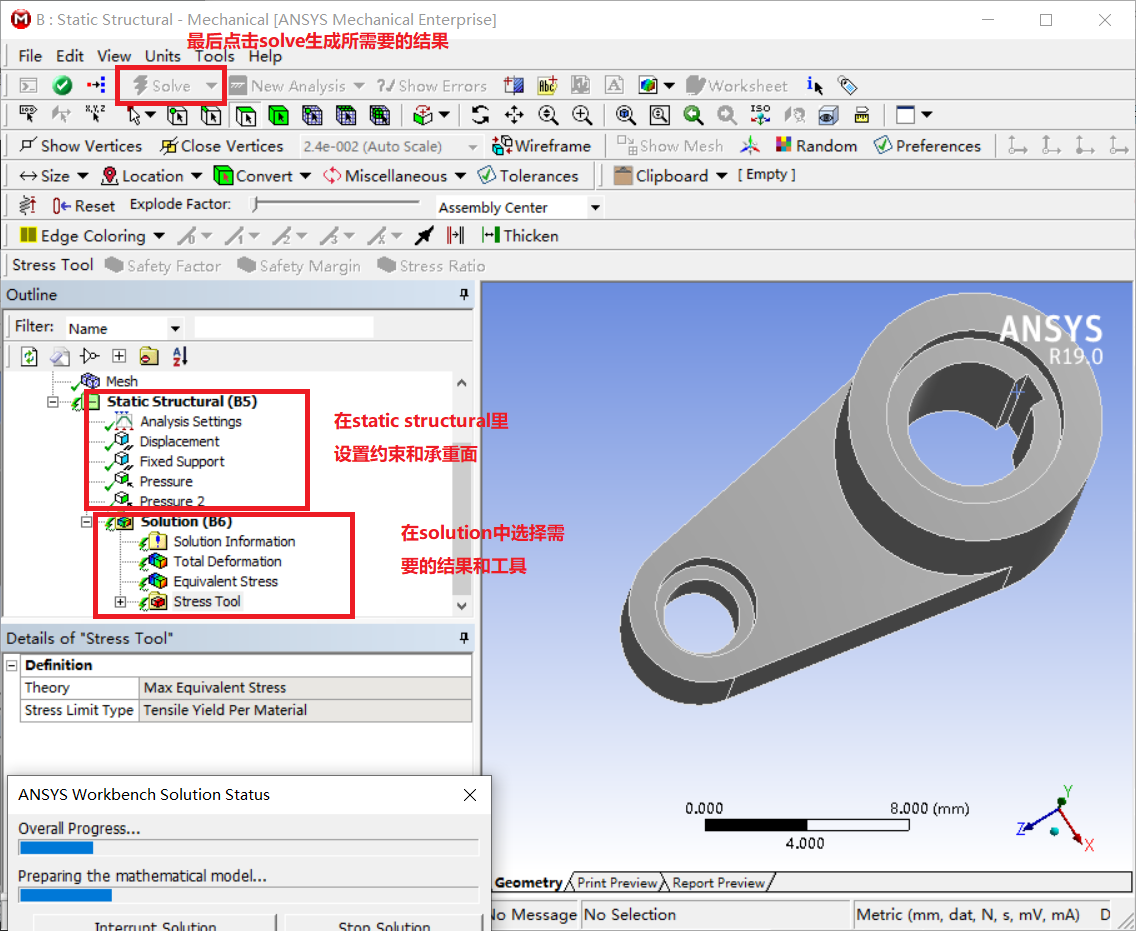

22.在solution里面选择分析结果需要的工具
23.最后结果分析图
