卷积神经网络CNN

为什么选择CNN？
CNN基础 -- 边缘检测

padding 填充
Stride 滑动步长

CNN网络层次结构
CNN模型的训练过程

为什么选择CNN？

传统神经网络结构存在两个缺点：
(1) 当输入层维度较大时，导致网络权重 W 数值较大(一张 64x64 的三通道图片，神经网络输入层的维度为 12288)，训练的神经网络结构较复杂【具体原因在本篇下文介绍】，训练网络所需的内存和计算量庞大，模型训练更加困难，且样本训练集不够，容易出现过拟合；
(2) 不符合图像特征提取的机制。传统神经网络是将二维或者三维（包含 RGB 三通道）图片拉伸成一维特征，作为神经网络的输入层。这种操作实际上是将图片的各个像素点独立开来，忽略了各个像素点之间的区域性联系。

CNN基础 – 边缘检测

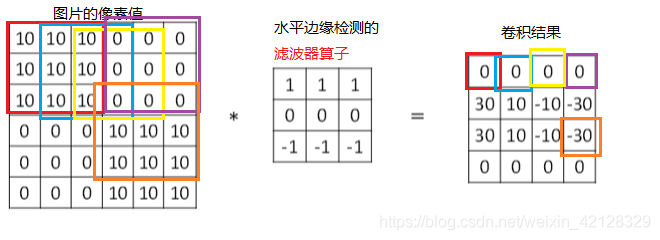

边缘检测是用来检测图片中包含的边缘信息，具体原理是：将图片与相应的边缘检测算子进行卷积操作(对应位置元素相乘再求和)。
卷积的具体过程如下：
在这里插入图片描述

padding 填充

根据上述的卷积过程可得，可得如下结论：
当原始图片的尺寸为 n × n (n = 6), 滤波器算法大小为 f × f (f = 3), 注意：f一般为奇数，则卷积后的图片尺寸为 (n-f+1) × (n-f+1) (4 × 4)。
观察上述结论可得出：

卷积运算后，输出的图片的尺寸变小
原始图片边缘信息对输出贡献少，输出图片丢失边缘信息

为解决图片缩小问题，可使用padding填充方法使得输出图片尺寸与原始图片尺寸保持一致。

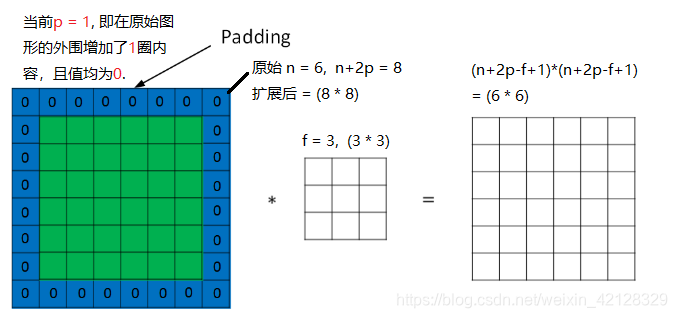

padding填充方法是：对原始图片每个方向进行扩展，扩展的区域值为0，用p表示扩充的宽度。具体如下图：
在这里插入图片描述
经过 padding 之后，原始图片尺寸为 (n+2p) x (n+2p)，滤波器算子尺寸为 f x f，则卷积后的图片尺寸为 (n+2p-f+1) x (n+2p-f+1)。若要保证卷积前后图片尺寸不变，则 p 应满足：

Stride 滑动步长

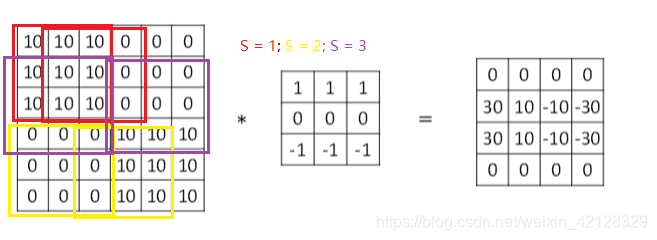

Stride 表示滤波器算子每次在原图片中水平方向和垂直方向的步进长度。
在这里插入图片描述

现用 s 表示 stride 长度，用 p 表示 padding 长度；如果原始图片尺寸为 n x n，滤波器算子尺寸为 f x f，则卷积后的图片尺寸公式为：
在这里插入图片描述

CNN网络层次结构

CNN的网络层次共计5层，分别是：

数据输入层(Input layer)
卷积计算层(Conv layer)
激励层(ReLu layer)
池化层(Poolin layer)
全连接层(FC layer)

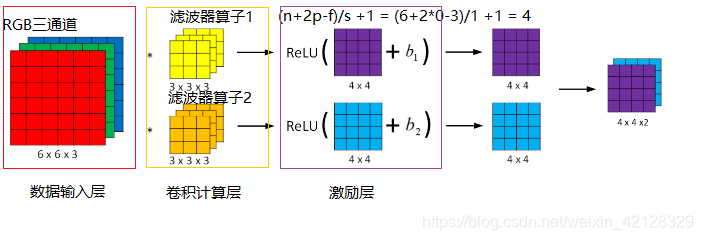

数据输入层+卷积计算层+激励层示例如下：
在这里插入图片描述

数据输入层
图片是由一个个像素点组成，上图中的(6×6×3)中的3是指RGB(红绿蓝)三通道，CNN和传统神经网络(又称“全连接层神经网络”)数据输入的区别是：
– CNN：6×6×3格式
– 传统神经网络：将上述格式拉伸成6×6×3=108维度再进行后期的计算。
卷积计算层

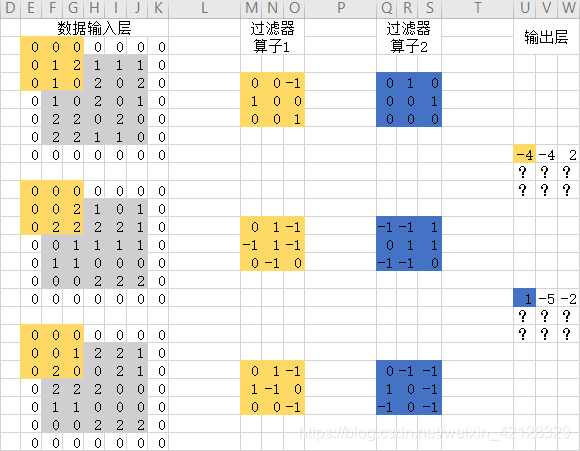

上述卷积运算中，有2个滤波器算子，每一个滤波器算子大小为3×3×3，卷积过程是：各滤波器算子以窗口滑动(根据Stride参数滑动)的方式扫描数据的输入，各个通道分别与其对应的滤波器算子进行卷积运算，各个通道得到的结果求和作为相应位置的输出。

具体过程如下如所示：
在这里插入图片描述
3. 激励层
在卷积计算完成后，会对其结果添加偏移常数b,此时的结果是线性结果，紧接着使用激励函数进行非线性运算，该过程与传统神经网络相似：

其中，W[l]表示滤波器组数值；A[l-1]表示数据输入，如果是中间层则表示上一层非线性运算结果；b是偏移常数，Z[l]表示线性结果；g[l]表示非线性运算的激励函数，A[l]表示该层的非线性结果的输出；

说明1：如果输入图片的尺寸为 n x n x nc，nc 为图片通道数目，滤波器组的尺寸为 f x f x nc，则卷积+激励后的图片尺寸为 (n-f+1) x (n-f+1) x n′c。nc′ 表示滤波器组个数。

说明2：假设每个滤波器组有 3x3x3=27 个参数，还有 1 个偏移量 b，则对于CNN来讲，每个滤波器组有 27+1=28 个参数，两个滤波器组总共包含 28x2=56 个参数。而对于传统的神经网络来讲，应该有(6×6×3+1)×2=218 个参数;这就是本文刚开始提到的传统神经网路的缺点原因；

因此可以发现，当选定滤波器组后，参数数量与输入图片尺寸大小无关。所以就避免了由于图片尺寸过大，造成参数过多的情况发生。这样大大简化了模型的复杂度，提高了模型的运算速度和性能。

池化层

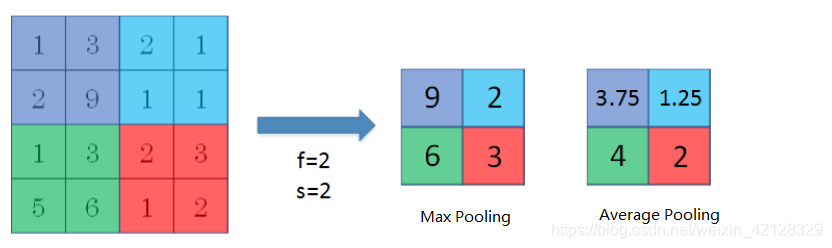

在 CNN 中，池化层可起到压缩数据和参数的量作用，也可提高运算速度。常用的方法如下:
- Max Pooling: 在滤波器算子滑动区域内取最大值；
- Average Pooling: 在滤波器算子滑动区域内取平均值；
全连接层
全连接层是CNN 中的标准神经网络结构，即将卷积层维度拉伸成一维向量，例如：将6×6×3拉伸为维度是108的向量，该层一般出现在 CNN 末端，Softmax 层之前。
