仿真结果分析
FM信号调制
以下分别为mf=0.5、mf=1和mf=3时调制与已调信号时域与频域的图形：

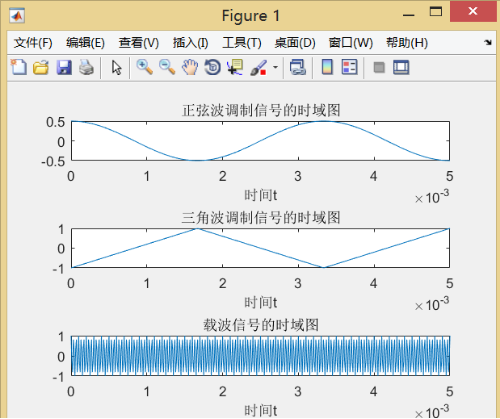

调制信号与载波信号的波形

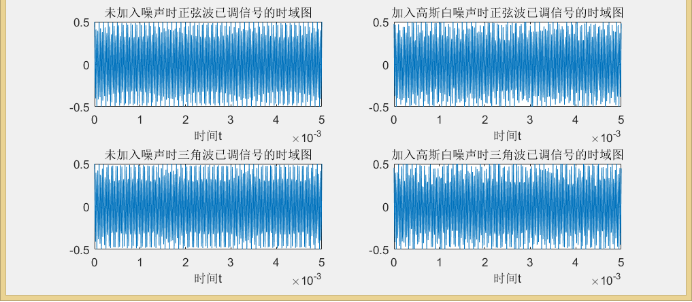

mf=0.5时已调信号时域图（加入噪声为30db）

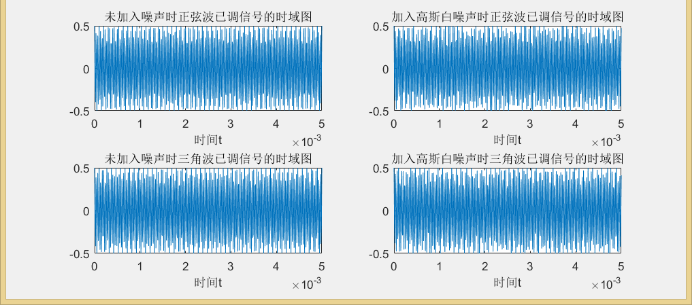

mf=1时已调信号时域图（加入噪声为30db）

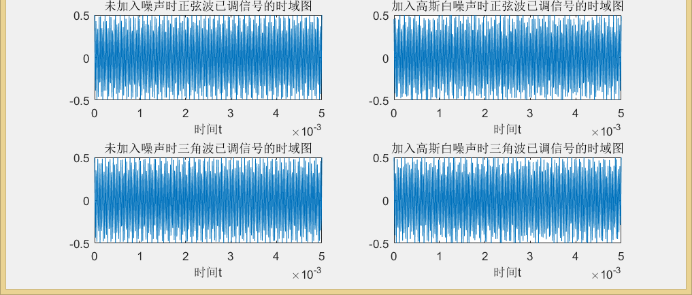

mf=3时已调信号时域图（加入噪声为30db）
按照调频原理，已调信号在对应调制信号最大值处波形频率最大，最小处波形频率最小。而由于调频指数太小，难以观察到已调信号的频率变化。为验证调频原理。在程序调试时，设调频指数为100，可清晰地观察到频率的变化，如下：
mf=100时已调信号时域图
由图可看出调制指数越大，信号带宽越大。由调频信号带宽公式Bfm=2(mf+1)fm也可推导出该结论。且观察可以发现已调信号频谱结构发生变化，说明频率调制FM为非线性调制。

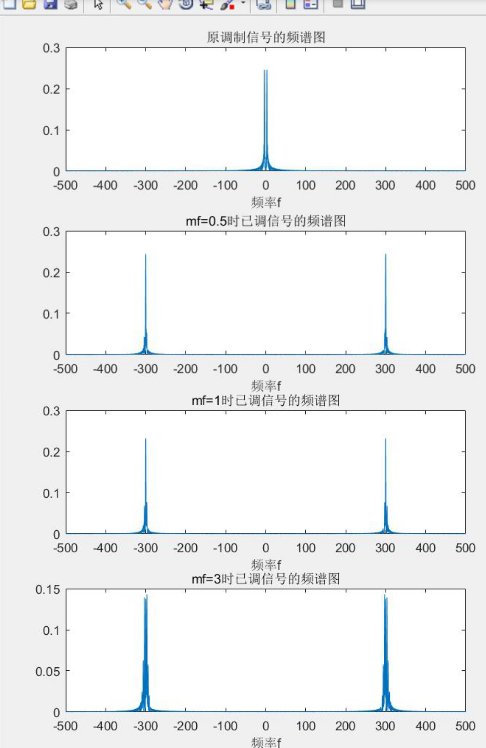

正弦波调制与已调信号频域图
三角波调制与已调信号频域图
FM信号解调
以下分别为在=0.5、=1和=3时加50dB噪声前后已调信号解调后的时域图及解调信号频域的图形：

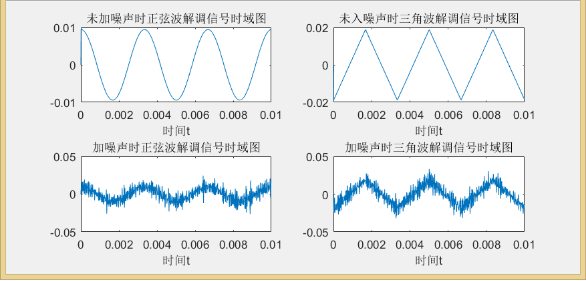

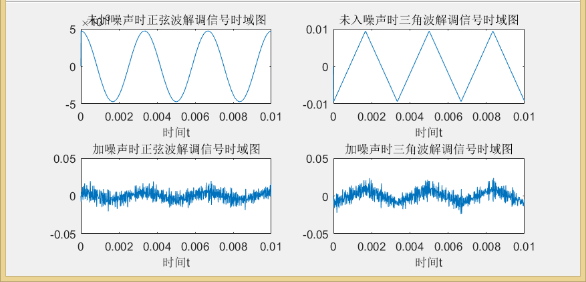

mf=0.5时调制下各种解调波形

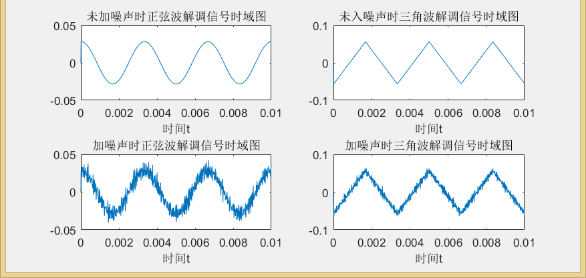

mf=1时调制下各种解调波形
mf=3时调制下各种解调波形

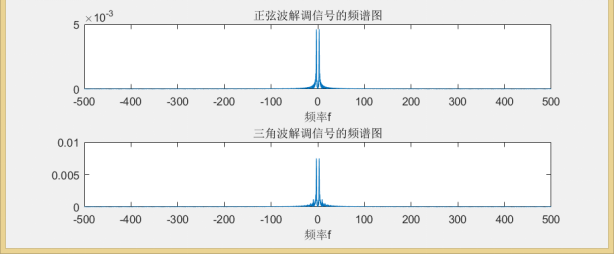

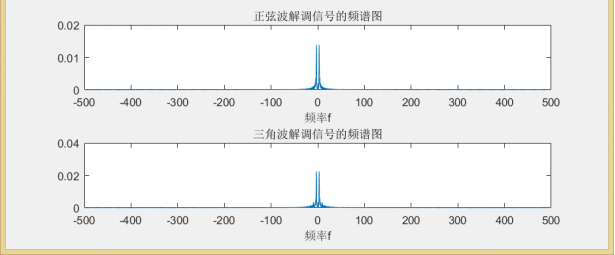

mf=0.5时解调信号频谱图
mf=1时解调信号频谱图
mf=3时解调信号频谱图
输入输出信噪比关系
以下分别为在=0.5、=1和=3的情况下，正弦波与三角波调制下输入输出信噪比关系曲线：

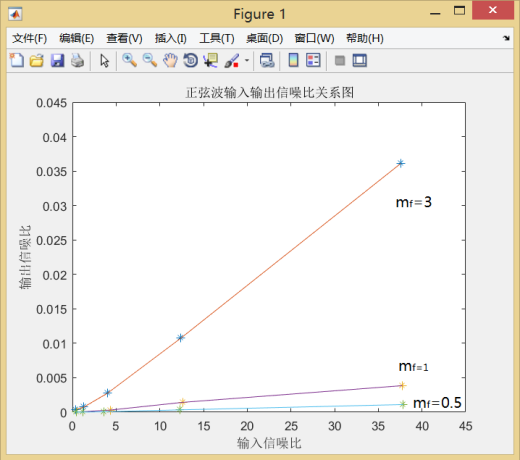

正弦波调制下输入输出信噪比关系曲线
mf=0.5时三角波调制下输入输出信噪比关系曲线
从上图中可以看出，对于同一种波形，调频指数越大，输出信噪比越高。可见，加大调频指数，可使调频系统的抗噪声性能迅速改善。
设计完成。
