2.1 问题
本例要求以前一个案例为基础,继续完善网络配置,实现路由器连接的两个网段之间能够相互通信,相关说明如下。
将路由器的g0/0/1接口的IP地址设为192.168.1.254/24
将路由器的g0/0/2接口的IP地址设为192.168.2.254/24
将教学部主机pc1-1、pc1-2的默认网关设为192.168.1.254
将市场部主机pc2-1、pc2-2的默认网关设为192.168.2.254
再次从教学部主机pc1-1测试ping市场部主机pc2-1
保存路由器配置,保存拓扑
2.2 步骤
实现此案例需要按照如下步骤进行。
步骤一:为路由器接口配置IP地址
1)配置设备名
<Huawei>system-view //进系统视图
[Huawei]sysname ar1 //配置设备名为 ar1
2)将路由器的g0/0/1接口的IP地址设为192.168.1.254/24
[ar1]interface g0/0/1 //进接口 g0/0/1
[ar1-GigabitEthernet0/0/1] ip address 192.168.1.254 24 //配IP地址1
.. .. on the interface GigabitEthernet0/0/1 has entered the UP state.
[ar1-GigabitEthernet0/0/1] quit //返回系统视图
3)将路由器的g0/0/2接口的IP地址设为192.168.2.254/24
[ar1]int g0/0/2 //进接口 g0/0/2
[ar1-GigabitEthernet0/0/2] ip address 192.168.2.254 24 //配IP地址2
.. .. on the interface GigabitEthernet0/0/2 has entered the UP state.
4)确认路由表信息
[ar1] display ip routing-table
.. ..
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.1.0/24 Direct 0 0 D 192.168.1.254 GigabitEthernet 0/0/1
192.168.1.254/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/1
192.168.1.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/1
192.168.2.0/24 Direct 0 0 D 192.168.2.254 GigabitEthernet 0/0/2
192.168.2.254/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/2
192.168.2.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/2
.. ..
[ar1]
步骤二:为两个网段的pc机正确配置默认网关地址

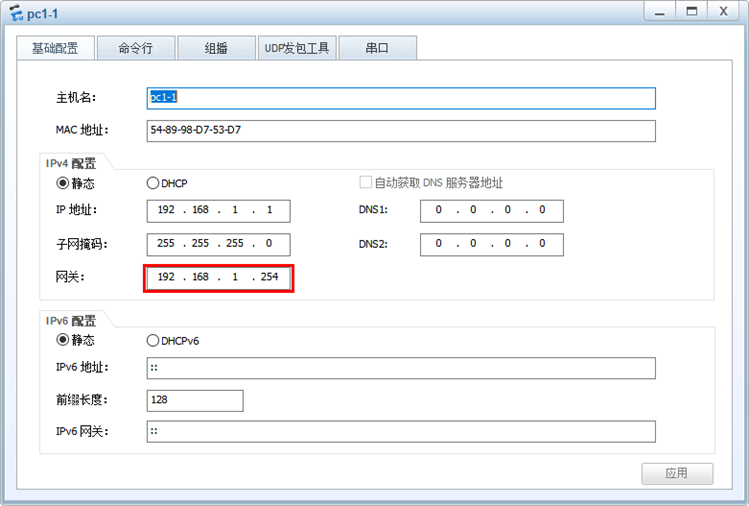

1)将主机pc1-1、pc1-2的默认网关设为192.168.1.254,如图-8所示。
图-8

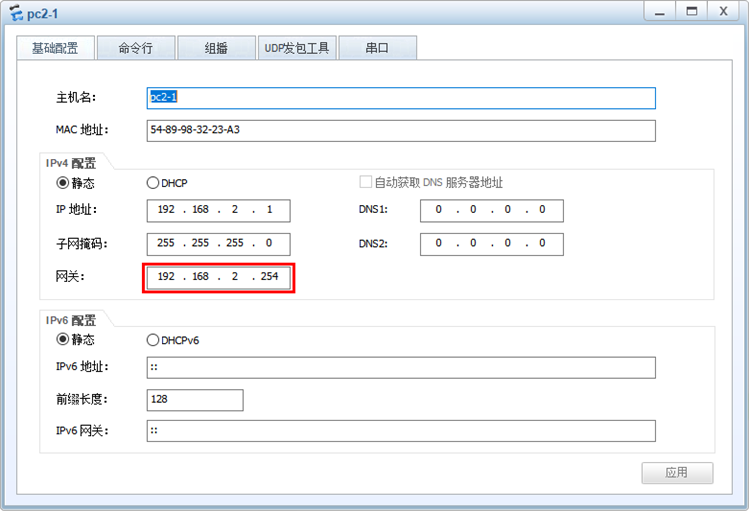

2)将市场部主机pc2-1、pc2-2的默认网关设为192.168.2.254,如图-9所示。
图-9
步骤三:测试网段间通信

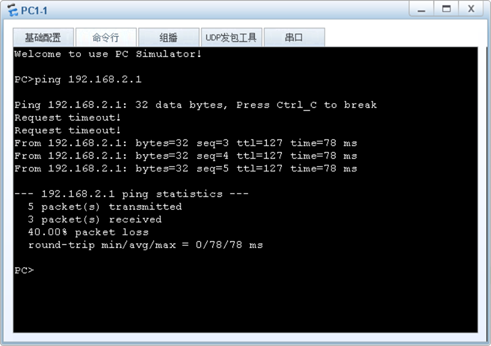

从教学部主机pc1-1测试ping市场部主机pc2-1,此时已经可以连通,如图-10所示。注意:第一次测试时,有1~2个显示超时为正常情况。
图-10
步骤四:保存路由器配置、保存拓扑
1)保存路由器配置
注意:保存操作需要在用户视图下执行。
save
The current configuration will be written to the device.
Are you sure to continue? (y/n)[n]:y //按y确认继续
It will take several minutes to save configuration file, please wait…
Configuration file had been saved successfully
Note: The configuration file will take effect after being activated
2)保存eNSP拓扑
比如另存为NETBASE_DAY05.topo
