Vivado学习使用构建加法器

為{幸葍}努か 提交于 2020-03-02 04:19:32

实验步骤:

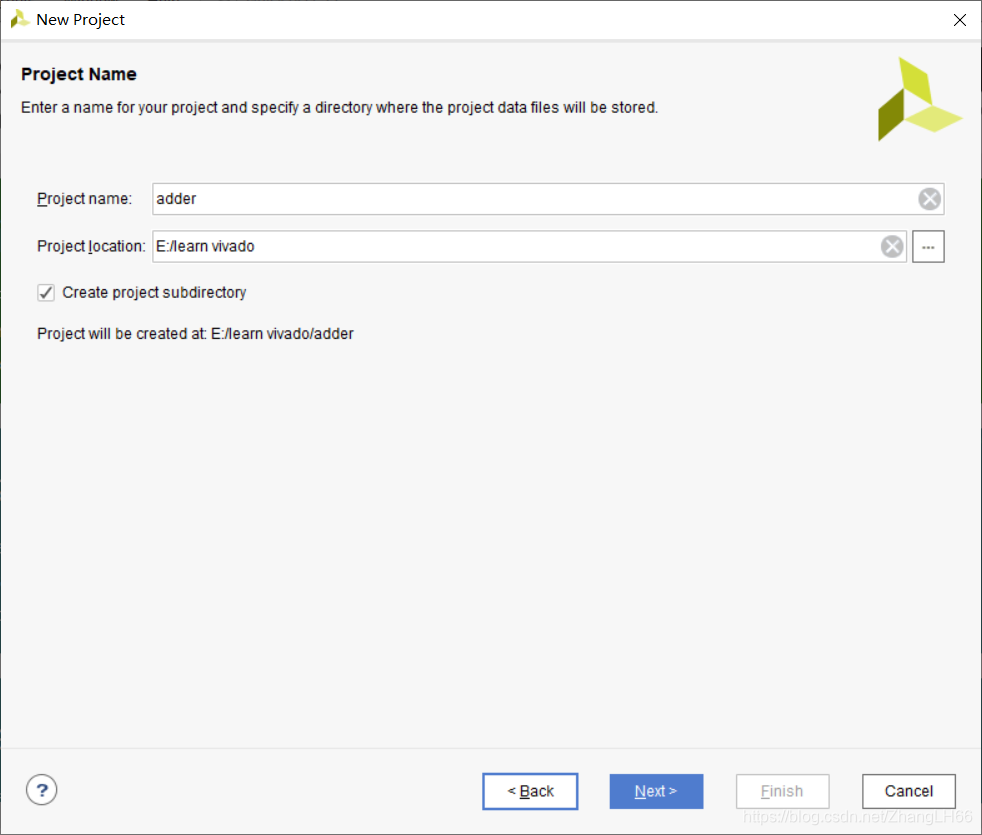

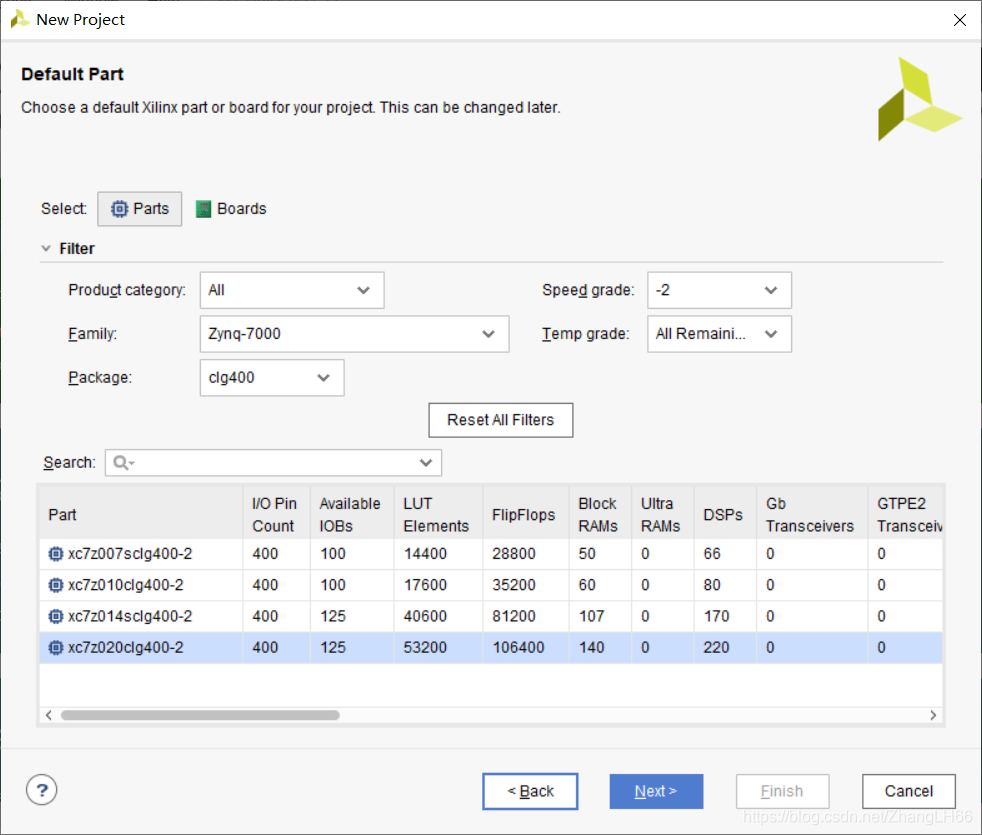

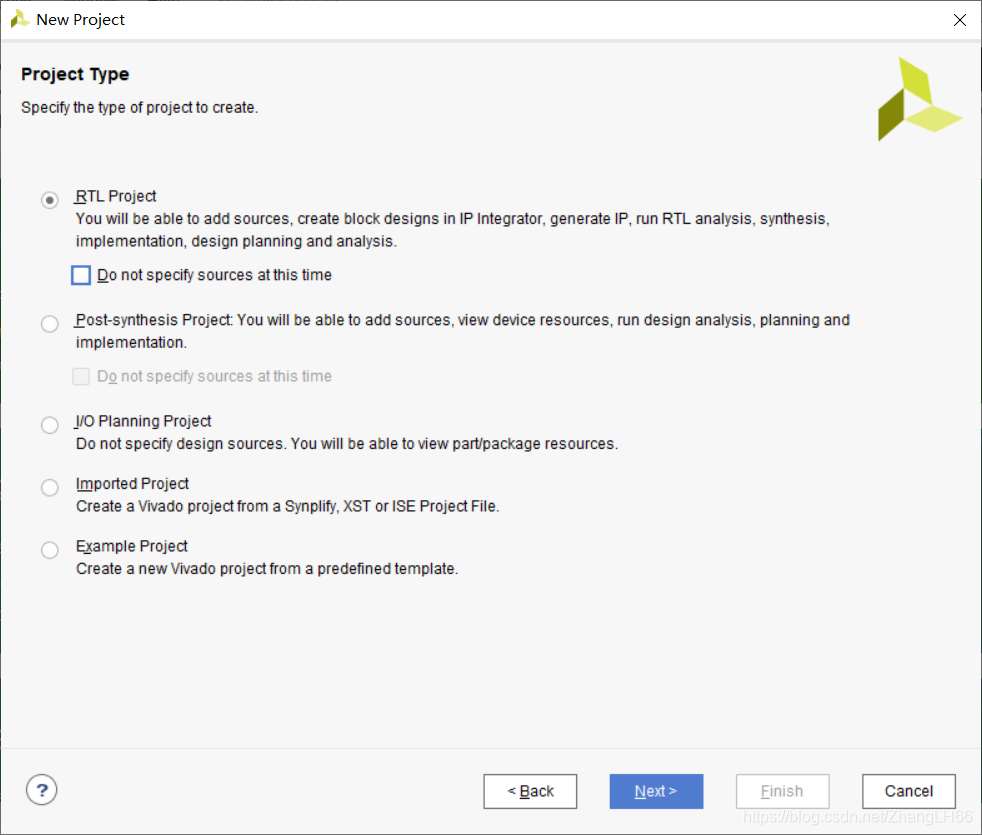

1、首先双击打开Vivado软件,然后点击File,选择New project,在如下界面中选择储存的文件地址并输入工程文件名为adder,然后按照下面各图的顺序往下进行(同时还需要新建一个add文件)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

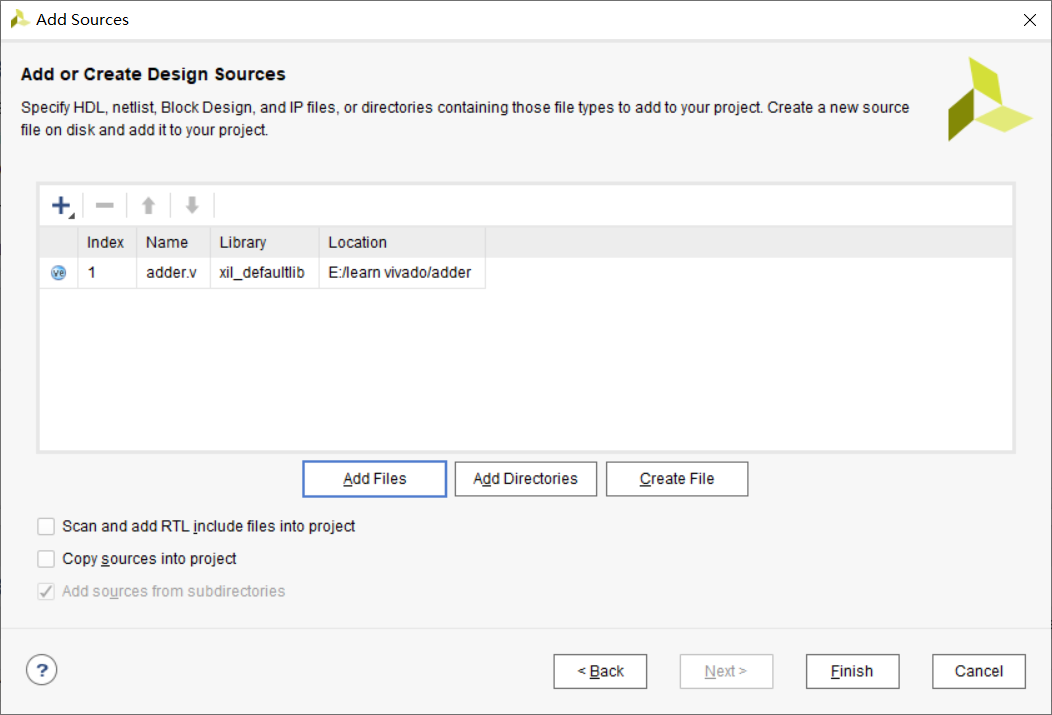

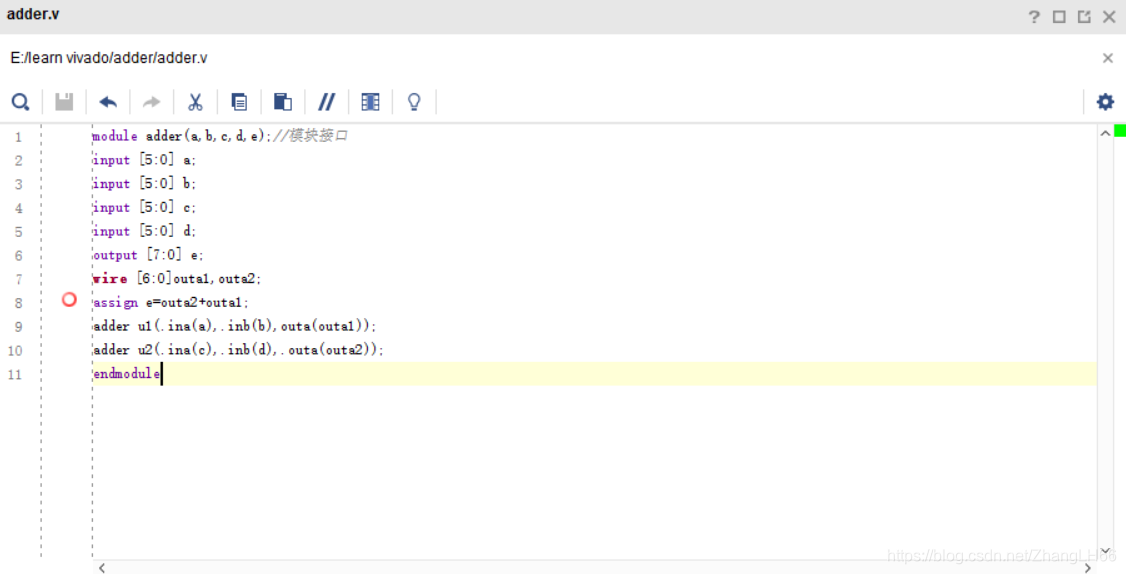

然后新建一个adder.v(也需要新建一个add.v)文件,并写入给定的程序,随后在旁边的工具栏中找到Add Sources,添加已经写好的源文件:
在这里插入图片描述
在这里插入图片描述

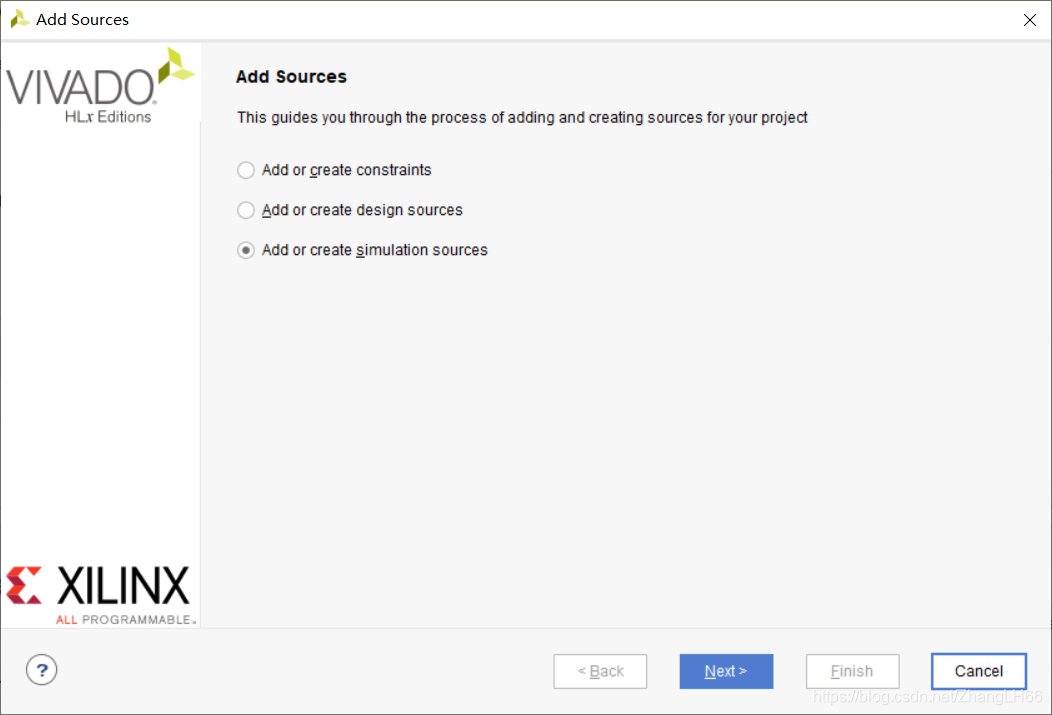

随后编写另外一个文件,同时完成仿真文件:点击Add sources选择Add or create simulation sources
在这里插入图片描述

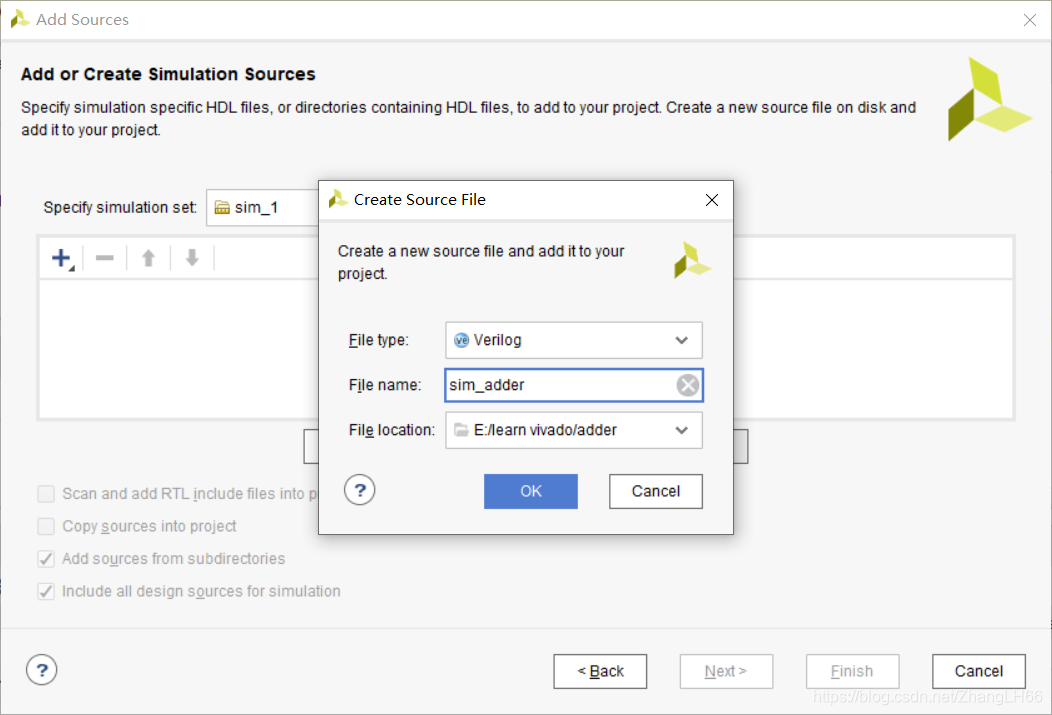

点击next,再选择Create File,选择文件保存的地址,文件名设置为si_adder
在这里插入图片描述

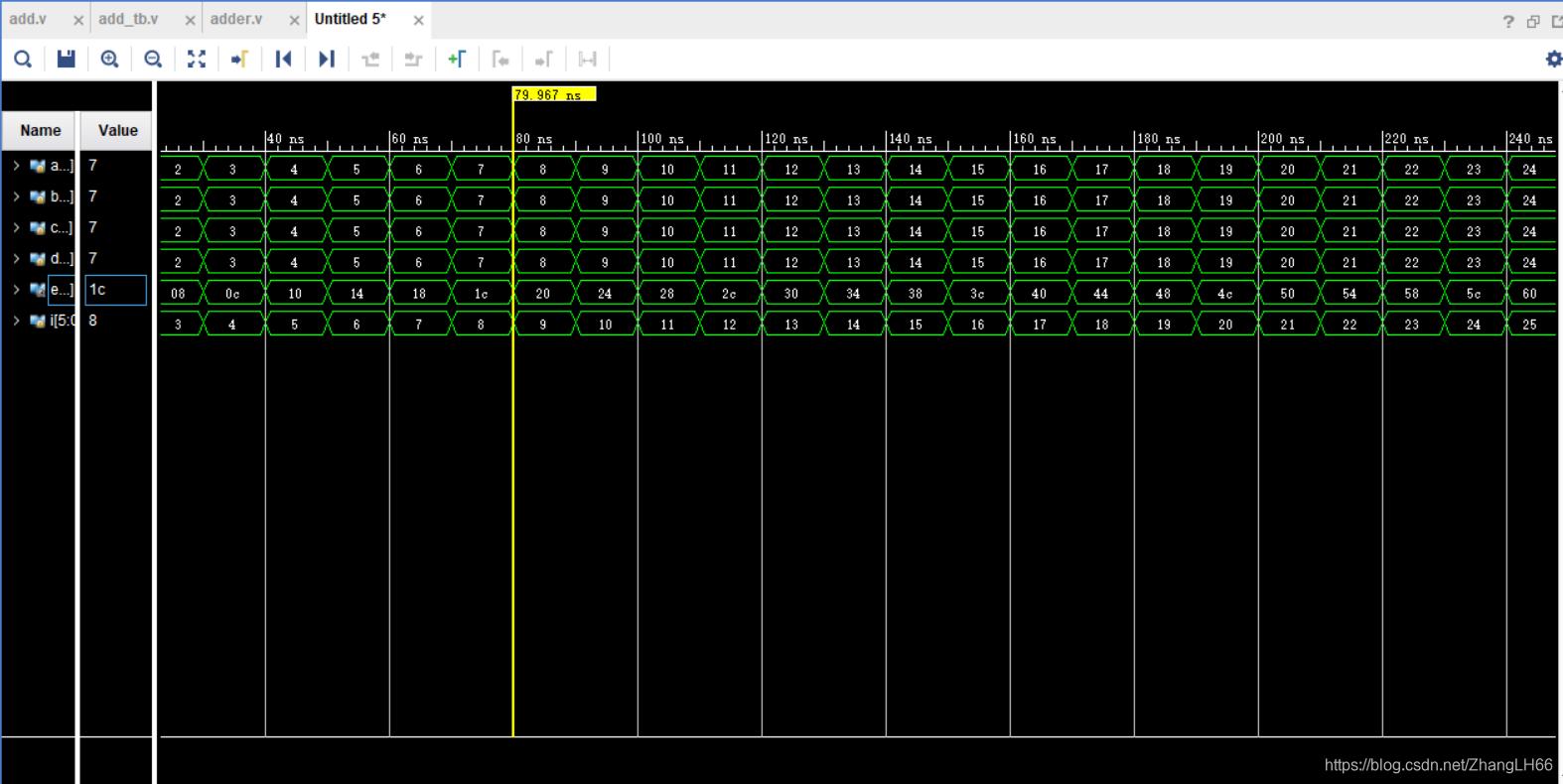

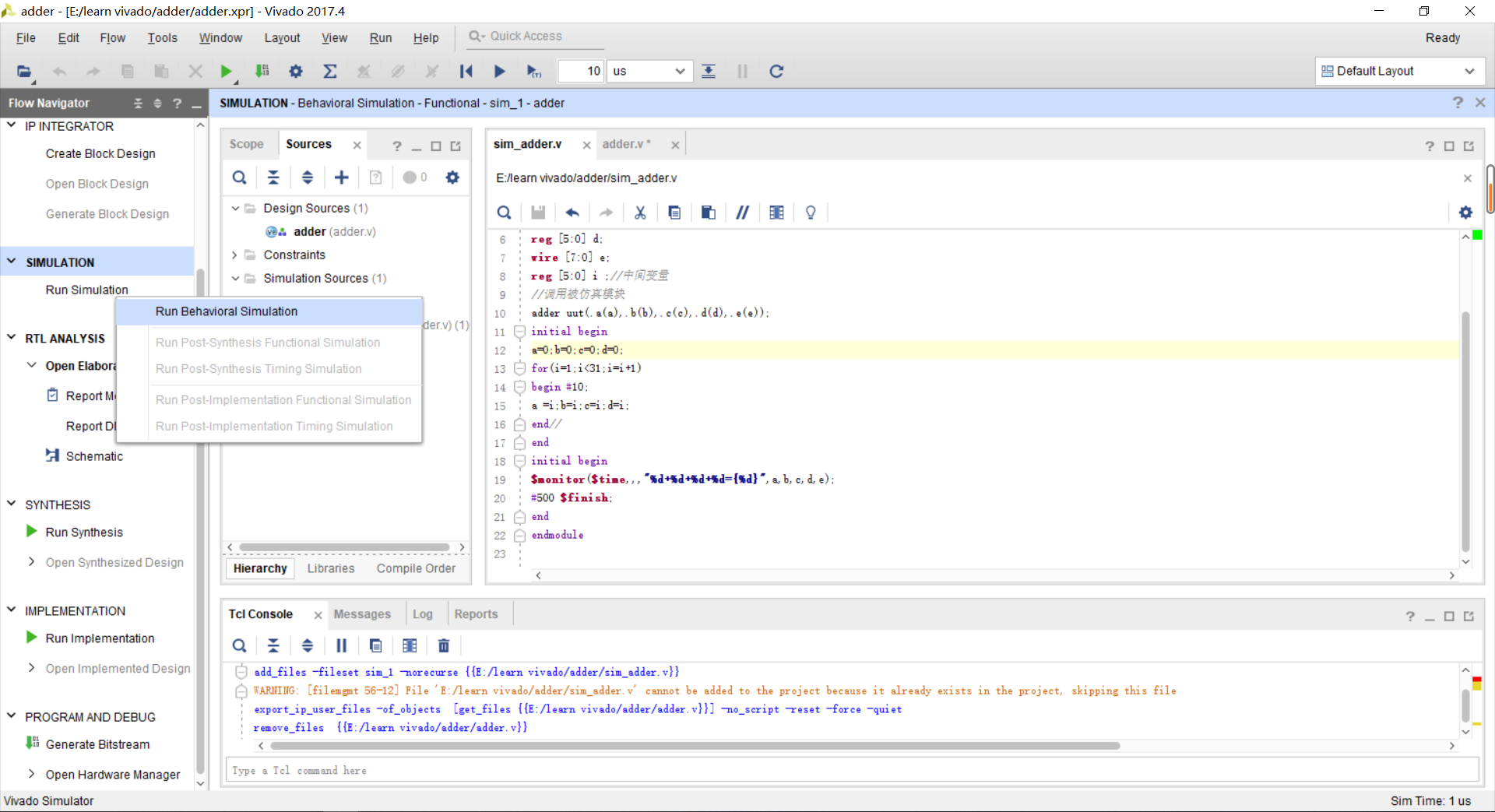

在主界面找到仿真文件,点开就会看到新建的仿真文件,并填写好,点击Run Simulation中的Run Behavioral Simulation。随后可以看综合仿真后的文件和信息

在这里插入图片描述
在这里插入图片描述

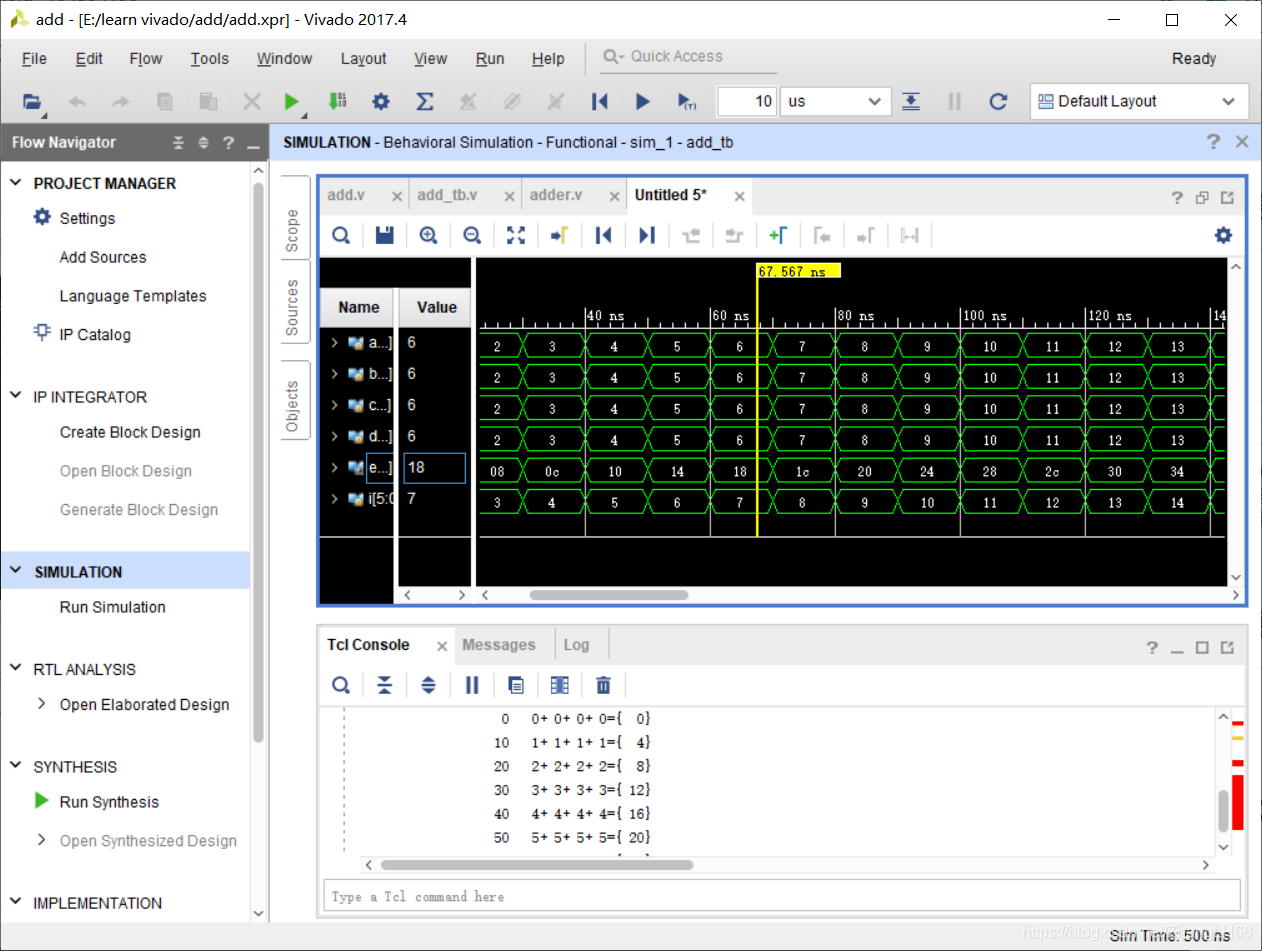

同时在控制台可以看到输出的数字信息
在这里插入图片描述
