CCNA上机实验_11-Static_Routing

1、实验目的

掌握静态路由的操作
掌握默认路由的用途

2、拓扑与需求

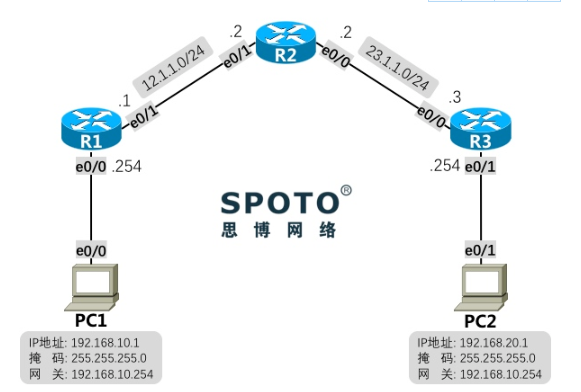

拓扑：

需求：

1. PC1在LAN1中，PC2在LAN2中，配置静态路由实现两个LAN中的PC能够通信；
2. 去掉R1和R3上刚刚配置的静态路由，配置默认路由使PC1与PC2能够通信；

3、配置与实现

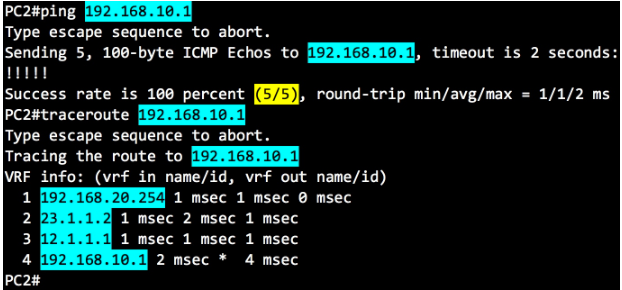

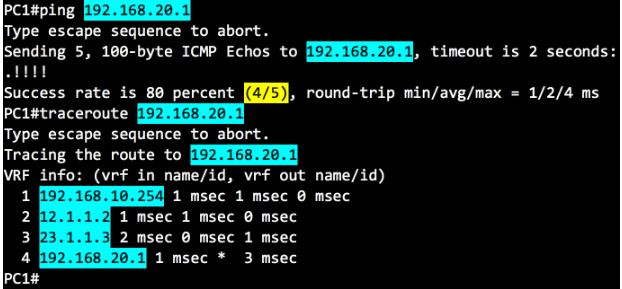

1. PC1在LAN1中，PC2在LAN2中，配置静态路由实现两个LAN中的PC能够通信；

R1

R1(config)#ip route 192.168.20.0 255.255.255.0 12.1.1.2

或

R1(config)#ip route 192.168.20.0 255.255.255.0 ethernet0/1

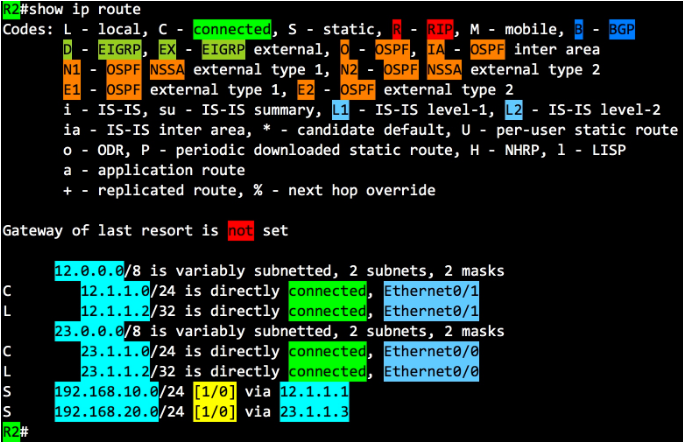

R2

R2(config)#ip route 192.168.10.0 255.255.255.0 12.1.1.1
R2(config)#ip route 192.168.20.0 255.255.255.0 23.1.1.3

或

R2(config)#ip route 192.168.10.0 255.255.255.0 ethernet0/1
R2(config)#ip route 192.168.20.0 255.255.255.0 ethernet0/0

R3

R3(config)#ip route 192.168.10.0 255.255.255.0 23.1.1.2

或

R3(config)#ip route 192.168.10.0 255.255.255.0 ethernet0/0

2. 去掉R1和R3上刚刚配置的静态路由，配置默认路由使PC1与PC2能够通信；

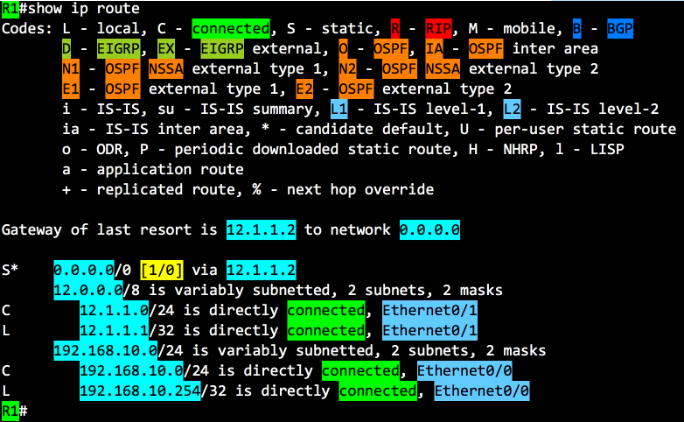

R1

R1(config)#no ip route 192.168.20.0 255.255.255.0 12.1.1.2
R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2

或

R1(config)#no ip route 192.168.20.0 255.255.255.0 12.1.1.2
R1(config)#ip route 0.0.0.0 0.0.0.0 ethernet0/1

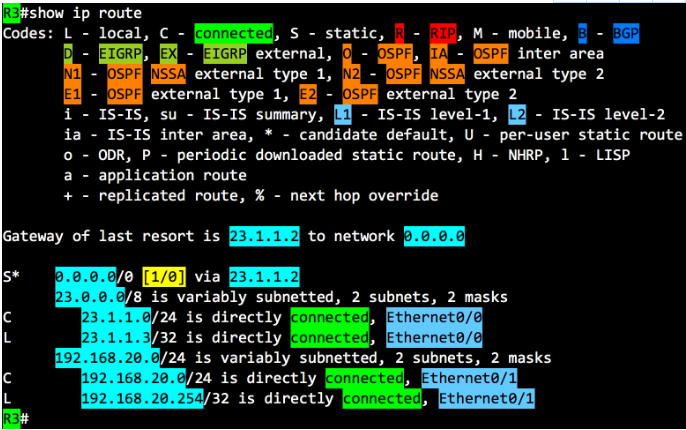

R3

R3(config)#no ip route 192.168.10.0 255.255.255.0 23.1.1.2
R3(config)#ip route 0.0.0.0 0.0.0.0 23.1.1.2

或

R3(config)#no ip route 192.168.10.0 255.255.255.0 23.1.1.2
R3(config)#ip route 0.0.0.0 0.0.0.0 ethernet0/0
