12.外观模式

六眼飞鱼酱① 提交于 2020-03-01 10:07:07

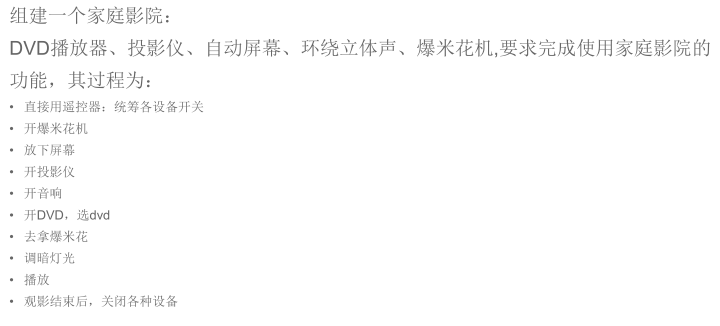

影院管理项目

在这里插入图片描述

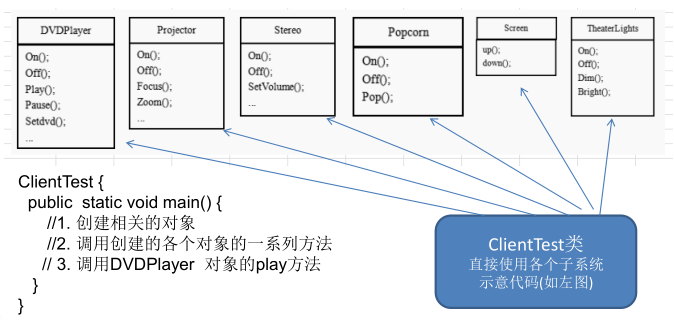

传统方式解决影院管理
在这里插入图片描述
传统方式解决影院管理问题分析

  1. 在ClientTest 的main方法中,创建各个子系统的对象,并直接去调用子系统(对象)相关方法,会造成调用过程混乱,没有清晰的过程
  2. 不利于在ClientTest 中,去维护对子系统的操作
  3. 解决思路:定义一个高层接口,给子系统中的一组接口提供一个 一致的界面( 比如在高层接口提供四个方法 ready, play, pause, end ) ,用来访问子系统中的一群接口
  4. 也就是说, 就是通过定义一个一致的接口(界面类),用以屏蔽内部子系统的细节,使得调用端只需跟这个接口发生调用,而无需关心这个子系统的内部细节 => 外观模式

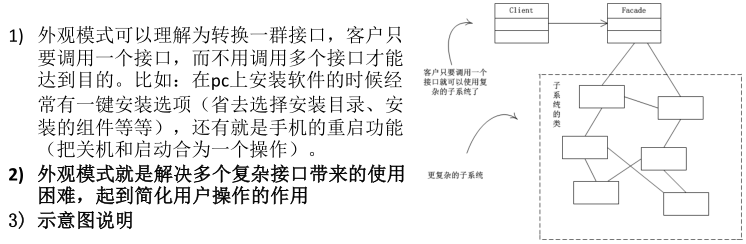

外观模式

基本介绍

  1. 外观模式(Facade),也叫“过程模式:外观模式为子系统中的一组接口提供一个一致的界面,此模式定义了一个高层接口,这个接口使得这一子系统更加容易使用
  2. 外观模式通过定义一个一致的接口,用以屏蔽内部子系统的细节,使得调用端只需跟这个接口发生调用,而无需关心这个子系统的内部细节

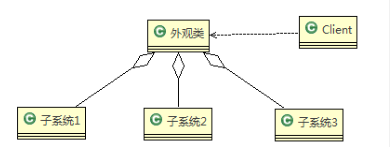

外观模式的原理类
在这里插入图片描述
原理类图的说明( ( 外观模式的角色) )

  1. 外观类(Facade): 为调用端提供统一的调用接口, 外观类知道哪些子系统负责处理请求,从而将调用端的请求代理给适当子系统对象
  2. 调用者(Client): 外观接口的调用者
  3. 子系统的集合:指模块或者子系统,处理Facade 对象指派的任务,他是功能的实际提供者

外观模式解决影院管理
在这里插入图片描述
外观模式应用实例:

//类似子系统的4个类
public class Screen {
	private static Screen instance = new Screen();

	public static Screen getInstance() {
		return instance;
	}

	public void up() {
		System.out.println(" Screen up ");
	}

	public void down() {
		System.out.println(" Screen down ");
	}
}
public class Projector {

	private static Projector instance = new Projector();

	public static Projector getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" Projector on ");
	}

	public void off() {
		System.out.println(" Projector ff ");
	}

	public void focus() {
		System.out.println(" Projector is Projector  ");
	}
}
public class Popcorn {

	private static Popcorn instance = new Popcorn();

	public static Popcorn getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" popcorn on ");
	}

	public void off() {
		System.out.println(" popcorn ff ");
	}

	public void pop() {
		System.out.println(" popcorn is poping  ");
	}
}
public class DVDPlayer {
	//使用单例模式, 使用饿汉式
	private static DVDPlayer instance = new DVDPlayer();

	public static DVDPlayer getInstanc() {
		return instance;
	}

	public void on() {
		System.out.println(" dvd on ");
	}
	public void off() {
		System.out.println(" dvd off ");
	}

	public void play() {
		System.out.println(" dvd is playing ");
	}
	//....
	public void pause() {
		System.out.println(" dvd pause ..");
	}
}

//外观类
public class HomeTheaterFacade {//外观类调用子系统,子系统里面可以互掉

	//定义各个子系统对象   聚合进来
	private TheaterLight theaterLight;
	private Popcorn popcorn;
	private Stereo stereo;
	private Projector projector;
	private Screen screen;
	private DVDPlayer dVDPlayer;


	//构造器
	public HomeTheaterFacade() {
		super();
		//都是单例模式
		this.theaterLight = TheaterLight.getInstance();
		this.popcorn = Popcorn.getInstance();
		this.stereo = Stereo.getInstance();
		this.projector = Projector.getInstance();
		this.screen = Screen.getInstance();
		this.dVDPlayer = DVDPlayer.getInstanc();
	}

	public void ready() {
		popcorn.on();
		popcorn.pop();
		screen.down();
		projector.on();
		stereo.on();
		dVDPlayer.on();
		theaterLight.dim();
	}

	public void play() {
		dVDPlayer.play();
	}

	public void pause() {
		dVDPlayer.pause();
	}

	public void end() {
		popcorn.off();
		theaterLight.bright();
		screen.up();
		projector.off();
		stereo.off();
		dVDPlayer.off();
	}
}
//client
public class Client {

	public static void main(String[] args) {
		HomeTheaterFacade homeTheaterFacade = new HomeTheaterFacade();
		homeTheaterFacade.ready();
		homeTheaterFacade.play();
		homeTheaterFacade.end();
	}
}

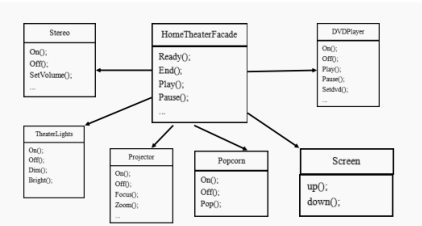

类图:
在这里插入图片描述

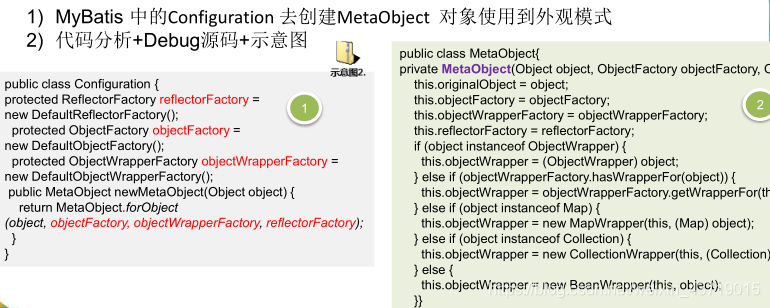

外观模式在MyBatis 框架应用的源码分析
在这里插入图片描述

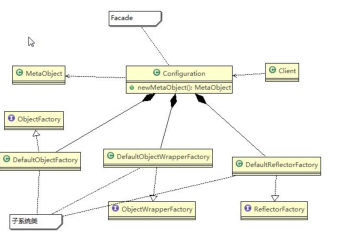

对MyBatis源码中使用到的外观模式的角色类图
在这里插入图片描述
外观模式的注意事项和细节

  1. 外观模式对外屏蔽了子系统的细节,因此外观模式降低了客户端对子系统使用的复杂性
  2. 外观模式对客户端与子系统的耦合关系,让子系统内部的模块更易维护和扩展
  3. 通过合理的使用外观模式,可以帮我们更好的划分访问的层次
  4. 当系统需要进行分层设计时,可以考虑使用Facade模式
  5. 在维护一个遗留的大型系统时,可能这个系统已经变得非常难以维护和扩展,此时可以考虑为新系统开发一个Facade类,来提供遗留系统的比较清晰简单的接口,让新系统与Facade类交互,提高复用性
  6. 不能过多的或者不合理的使用外观模式,使用外观模式好,还是直接调用模块好。要以让系统有层次,利于维护为目的。
