android wifi工作流程

和自甴很熟 提交于 2020-03-01 09:51:29

Wifi 网卡状态

1.    WIFI_STATE_DISABLED: WIFI网卡不可用

2.    WIFI_STATE_DISABLING: WIFI正在关闭

3.    WIFI_STATE_ENABLED:WIFI网卡可用

4.    WIFI_STATE_ENABLING:WIFI网卡正在打开

5.    WIFI_STATE_UNKNOWN:未知网卡状态



WIFI 访问网络需要的权限

<uses-permission android:name="android.permission.CHANGE_NETWORK_STATE">

</uses-permission>修改网络状态的权限

<uses-permission

android:name="android.permission.CHANGE_WIFI_STATE">

</uses-permission>修改WIFI状态的权限

<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE">

</uses-permission>访问网络权限

<uses-permission android:name="android.permission.ACCESS_WIFI_STATE">

</uses-permission>访问WIFI权限



WIFI 核心模块

n  WifiService

由SystemServer启动的时候生成的ConnecttivityService创建,负责启动关闭wpa_supplicant,启动和关闭WifiMonitor线程,把命令下发给wpa_supplicant以及跟新WIFI的状态

n  WifiMonitor

  负责从wpa_supplicant接收事件通知

n  Wpa_supplicant

1、读取配置文件

2、初始化配置参数,驱动函数

3、让驱动scan当前所有的bssid

4、检查扫描的参数是否和用户设置的想否

5、如果相符,通知驱动进行权限 认证操作

6、连上AP

n  Wifi驱动模块

厂商提供的source,主要进行load firmware和kernel的wireless进行通信

n  Wifi电源管理模块

主要控制硬件的GPIO和上下电,让CPU和Wifi模组之间通过sdio接口通信



Wifi工作步骤

n  Wifi模块初期化

n  Wifi启动

n  查找热点(AP)

n  配置AP

n  配置AP参数

n  Wifi连接

n  IP地址配置



Wifi模块代码总结

n  Wifi Application代码

packages/apps/Settings/src/com/android/settings/wifi

n  Wifi Framework

frameworks/base/wifi/java/android/net/wifi

frameworks/base/services/java/com/android/server

n  Wifi JNI

frameworks/base/core/jni/android_net_wifi_Wifi.cpp

n  Wifi Hardware

hardware/libhardware_legacy/wifi/wifi.c

n  Wifi tool

external/wpa_supplicant

n  Wifi kernel

net/wireless     drivers/wlan_sd8688       arch/arm/mach-pxa/wlan_pm.c



Wifi模块的初始化:

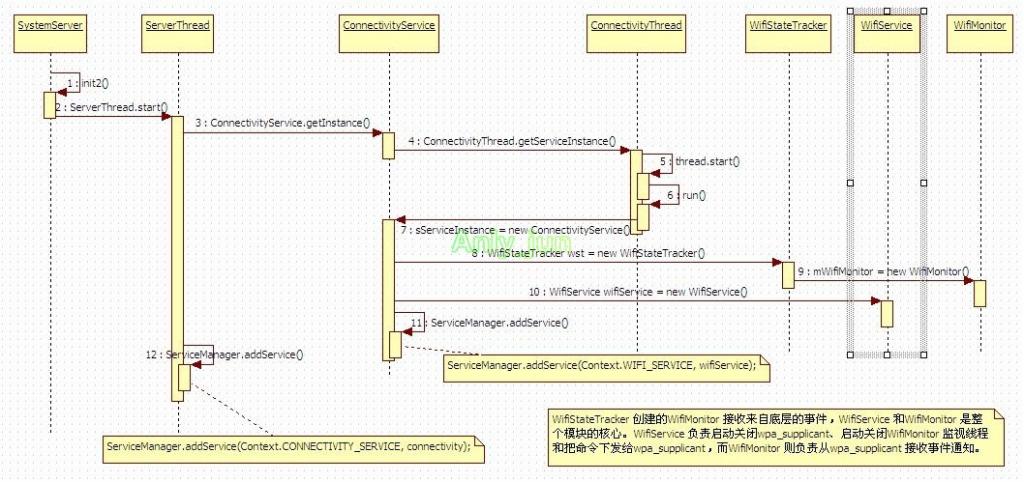

在 SystemServer 启动的时候,会生成一个ConnectivityService 的实例, ConnectivityService 的构造函数会创建WifiService,WifiStateTracker 会创建WifiMonitor 接收来自底层的事件,WifiService 和WifiMonitor 是整个模块的核心。WifiService 负责启动关闭wpa_supplicant、启动关闭WifiMonitor 监视线程和把命令下发给wpa_supplicant,而WifiMonitor 则负责从wpa_supplicant 接收事件通知。



Wifi模块的启动:

WirelessSettings 在初始化的时候配置了由WifiEnabler 来处理Wifi 按钮,

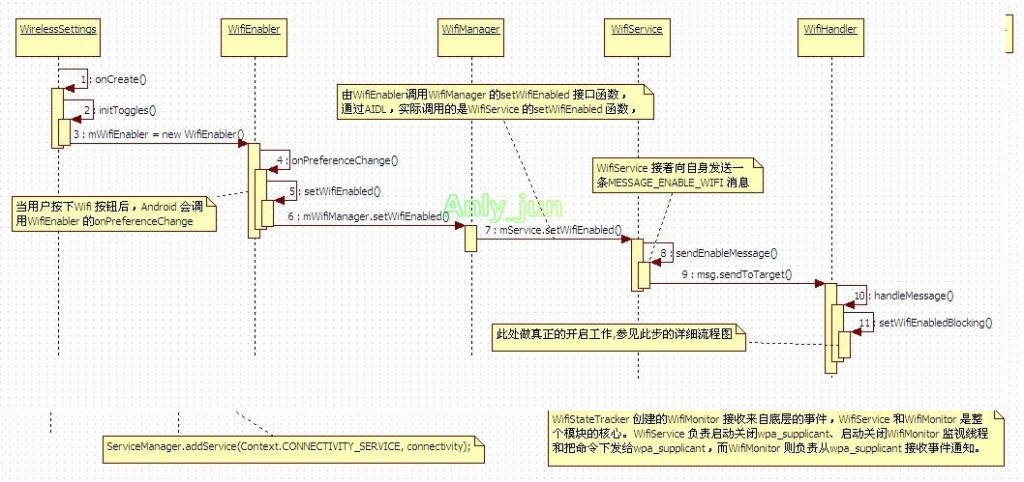

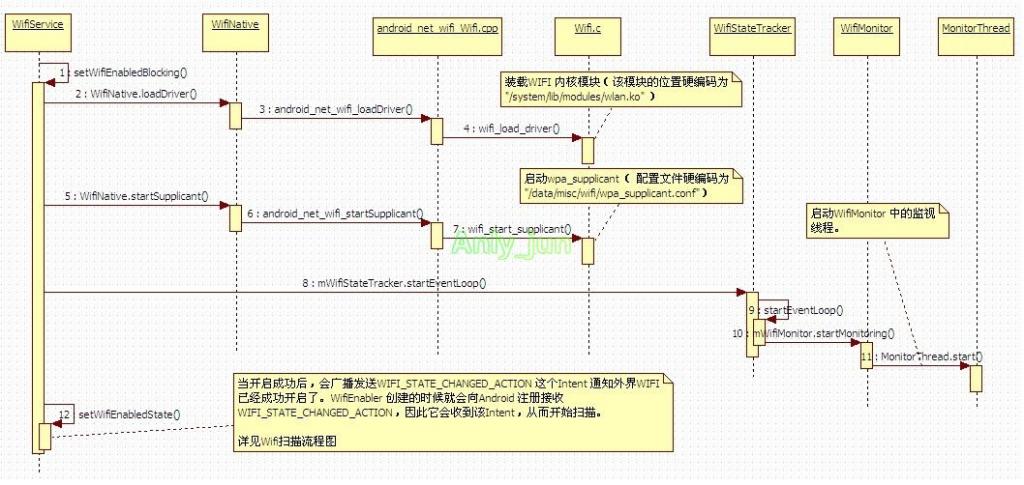

当用户按下Wifi 按钮后,Android 会调用WifiEnabler 的onPreferenceChange,再由WifiEnabler调用WifiManager 的setWifiEnabled 接口函数,通过AIDL,实际调用的是WifiService 的setWifiEnabled 函数,WifiService 接着向自身发送一条MESSAGE_ENABLE_WIFI 消息,在处理该消息的代码中做真正的使能工作:首先装载WIFI 内核模块(该模块的位置硬编码为"/system/lib/modules/wlan.ko" ), 然后启动wpa_supplicant ( 配置文件硬编码为"/data/misc/wifi/wpa_supplicant.conf"),再通过WifiStateTracker 来启动WifiMonitor 中的监视线程。



查找热点(AP):

(Wifi开启)中讲到Wifi模块开启后会对外发送WIFI_STATE_CHANGED_ACTION。WifiLayer中注册了Action的Receiver。当WifiLayer收到此Action后开始scan的流程,具体如下

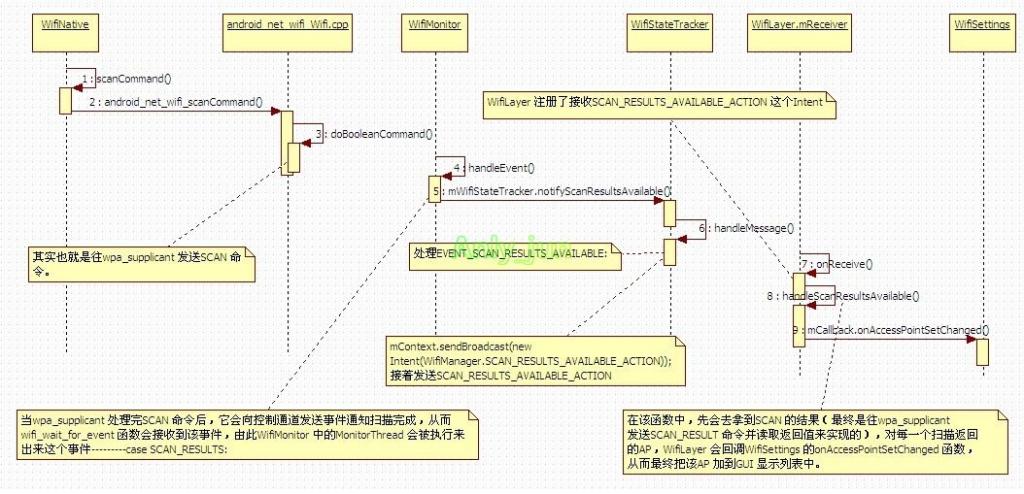

当wpa_supplicant 处理完SCAN 命令后,它会向控制通道发送事件通知扫描完成,从wifi_wait_for_event 函数会接收到该事件,由此WifiMonitor 中的MonitorThread 会被执行来出来这个事件:

配置 AP 参数:

当用户在 WifiSettings 界面上选择了一个AP 后,会显示配置AP 参数的一个对话框:

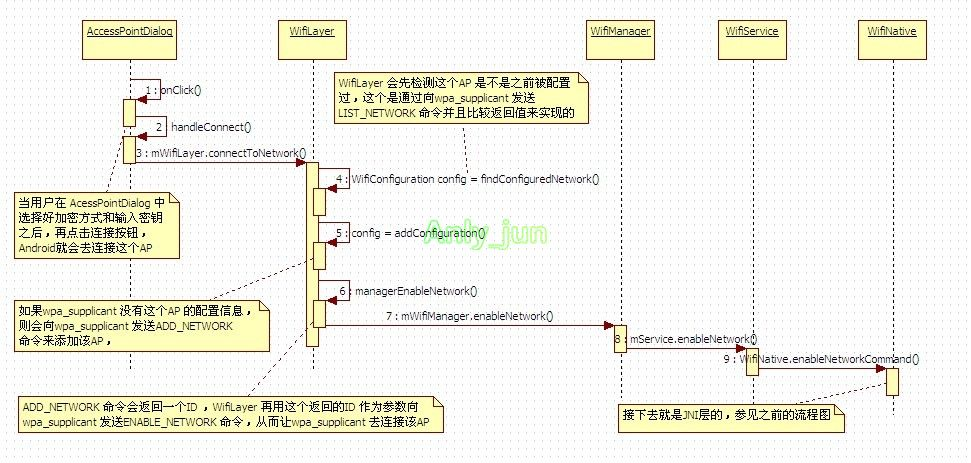

Wifi连接:

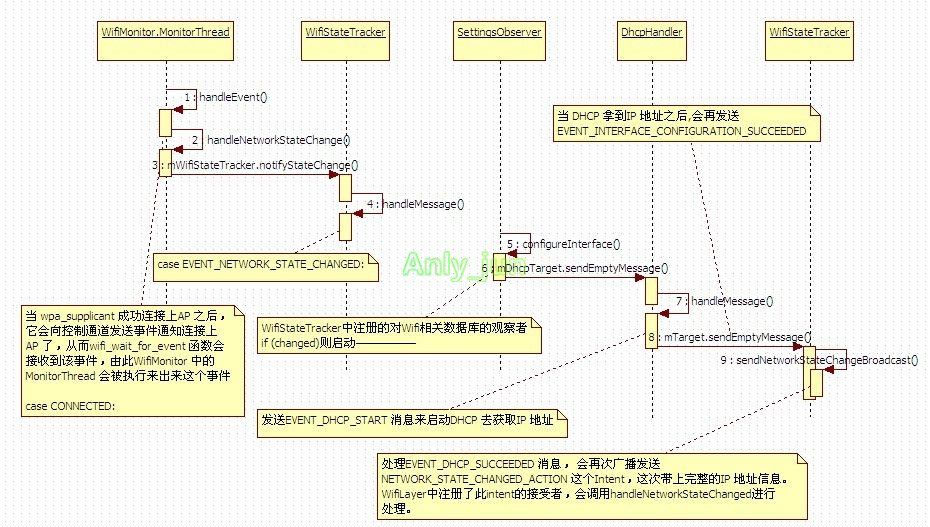

IP地址的配置:
