前言

好像<语音信号处理>这本书解释很详细,但我并没有系统上过这门课程,所以自己做一些笔记.

音频的属性讲解

音频 :

指人耳可以听到的声音频率在20HZ~20kHz之间的声波，称为音频。

采样频率/sample rate/采样率:

指每秒钟取得声音样本的次数。
采样率定义了每秒从连续信号中提取并组成离散信号的采样个数，它用赫兹（Hz）来表示.
采样频率越高,声音的质量也就越好,声音的还原也就越真实，但同时它占的资源比较多。

由于人耳的分辨率很有限,太高的频率并不能分辨出来。 22050 的采样频率是常用的, 44100已是CD音质, 超过48000或96000的采样对人耳已经没有意义。这和电影的每秒 24 帧图片的道理差不多。

如果是双声道(stereo), 采样就是双份的, 文件也差不多要大一倍.

采样位数/采样值:

它是用来衡量声音波动变化的一个参数，也可以说是声卡的分辨率。它的数值越大，分辨率也就越高，所发出声音的能力越强。
每个采样数据记录的是振幅, 采样精度取决于采样位数的大小:

1 字节(也就是8bit) 只能记录 256 个数, 也就是只能将振幅划分成 256 个等级;

2 字节(也就是16bit) 可以细到 65536 个数, 这已是 CD 标准了;

4 字节(也就是32bit) 能把振幅细分到 4294967296 个等级, 实在是没必要了.

比特率:

比特率是指每秒传送的比特(bit)数。单位为 bps(Bit Per Second)，比特率越高，传送的数据越大，音质越好.

比特率 =采样率 x 采用位数 x声道数.

关于比特率(比特率在音频或者视频领域也称为码率)的计算，比如，采样率为44.1KHz，以16bit采样，声道数为2，那么它的音频比特率的计算为：44100162 = 1411200 bps = 1378 kbps(1k=1024)，然后我们在除以8，将bit转化为Byte，所以1秒钟的数据量就是：1411200/8 = 176400 个字节(B)。

通道数:

即声音的通道的数目。常有单声道和立体声之分，单声道的声音只能使用一个喇叭发声（有的也处理成两个喇叭输出同一个声道的声音），立体声可以使两个喇叭都发声（一般左右声道有分工），更能感受到空间效果，当然还有更多的通道数。

帧:

帧记录了一个声音单元，其长度为样本长度(采样位数)和通道数的乘积。

每一帧的总时长

每一帧的总时长=每一帧的采样个数×每个采样时长

每个采样的时长=(1/频率)

1. Spectrogram

声谱图

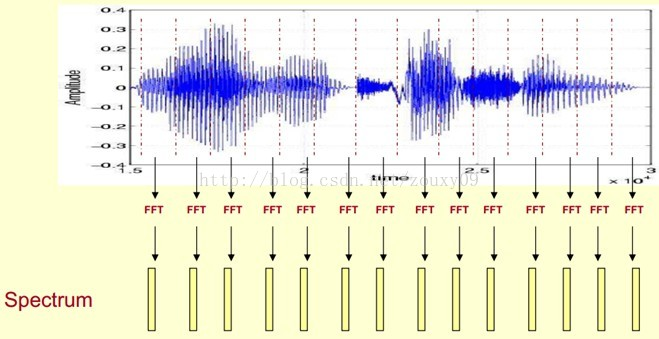

如下图所示,先对语音信号进行分帧处理,再对每一帧进行FFT变换,得到对应的Spectrum(频谱)

可见,语音信号被分为很多帧,每帧都有对应的Spectrum,Spectrum表示频率与能量的关系.在实际使用中，频谱图有三种，即线性振幅谱、对数振幅谱(对数振幅谱中各谱线的振幅都作了对数计算，所以其纵坐标的单位是dB（分贝）。这个变换的目的是使那些振幅较低的成分相对高振幅成分得以拉高，以便观察掩盖在低幅噪声中的周期信号）、自功率谱.

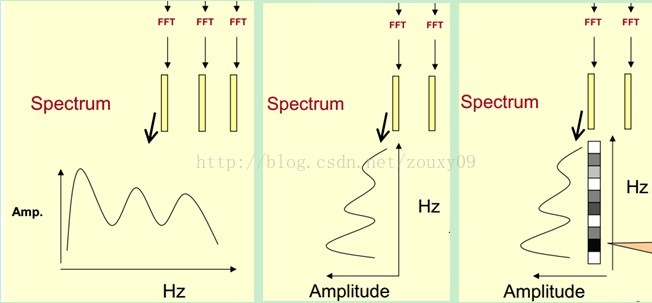

如下图,我们选取一个Spectrum,将其中一帧语音的频谱通过坐标表示出来，如上图左。现在我们将左边的频谱旋转90度。得到中间的图。然后把这些幅度映射到一个灰度级表示（也可以理解为将连续的幅度量化为256个量化值），0表示黑，255表示白色。幅度值越大，相应的区域越黑。这样就得到了最右边的图。那为什么要这样呢？为的是增加时间这个维度，这样就可以显示一段语音而不是一帧语音的频谱，而且可以直观的看到静态和动态的信息。

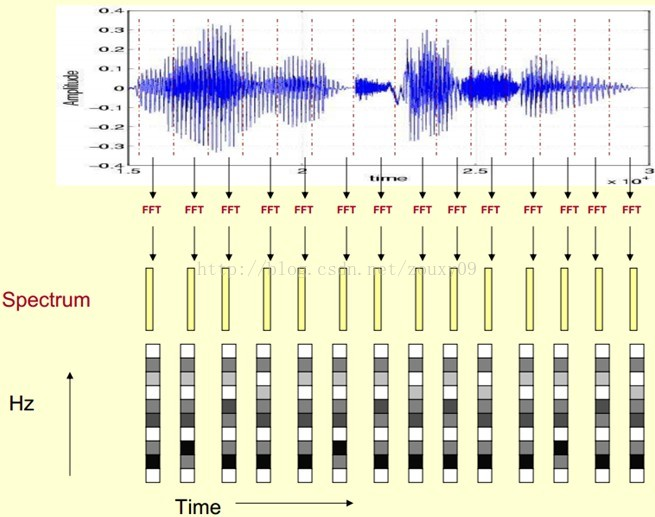

通过以上的处理,我们会得到一个随着时间变化的频谱图，这个就是描述语音信号的spectrogram声谱图。

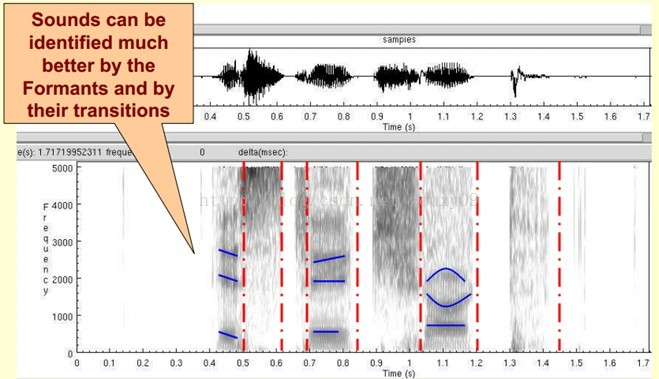

下图是一段语音的声谱图，很黑的地方就是频谱图中的峰值（共振峰formants）
那我们为什么要在声谱图中表示语音呢？

首先，音素（Phones）的属性可以更好的在这里面观察出来。另外，通过观察共振峰和它们的转变可以更好的识别声音。隐马尔科夫模型（Hidden Markov Models）就是隐含地对声谱图进行建模以达到好的识别性能。还有一个作用就是它可以直观的评估TTS系统（text to speech）的好坏，直接对比合成的语音和自然的语音声谱图的匹配度即可。
