ArcMap地理投影及图层编辑

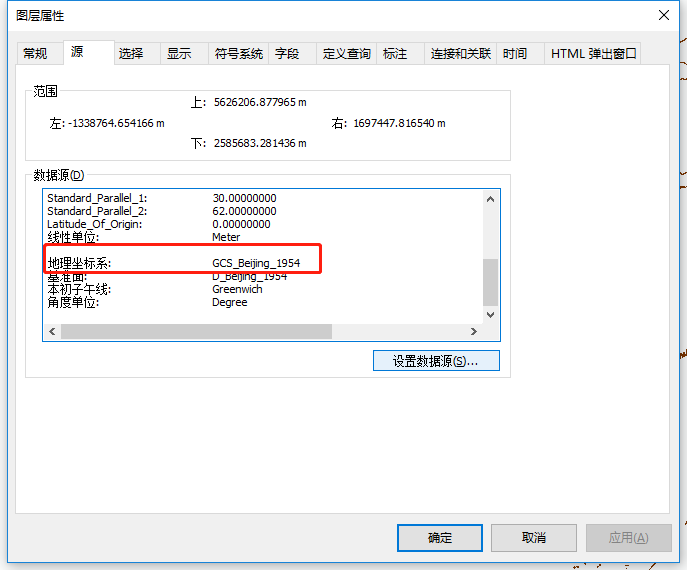

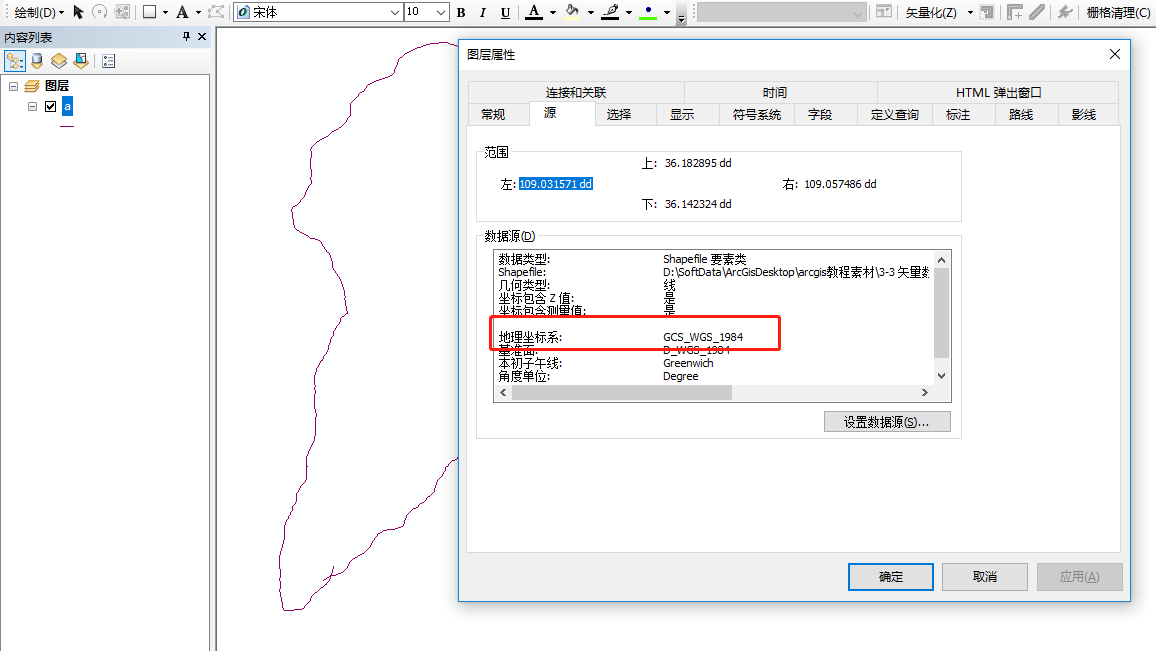

一般先设置“地理坐标系”再设置“投影坐标系”,只有坐标系相同,不同的图层数据才可以一起显示,可以在图层属性-源中查看
在这里插入图片描述
“投影坐标系”:可以计算区域面积,边界长度,非必须设置

对矢量数据添加地理坐标与投影坐标

  1. 加载省会城市文件与国界线文件,但由于国界线没有设置坐标系所以省会城市显示不出来,如下
    在这里插入图片描述

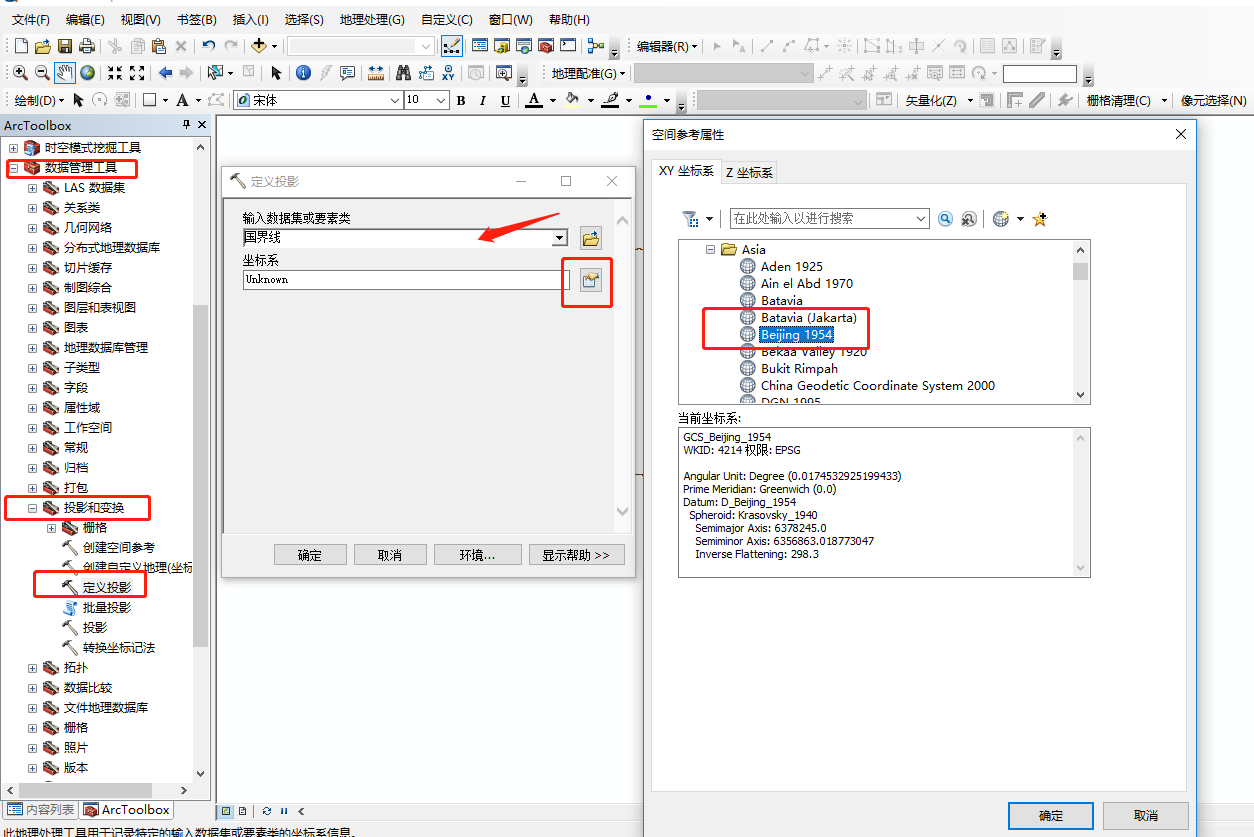

  2. 对国界线添加“地理坐标系”
    在这里插入图片描述

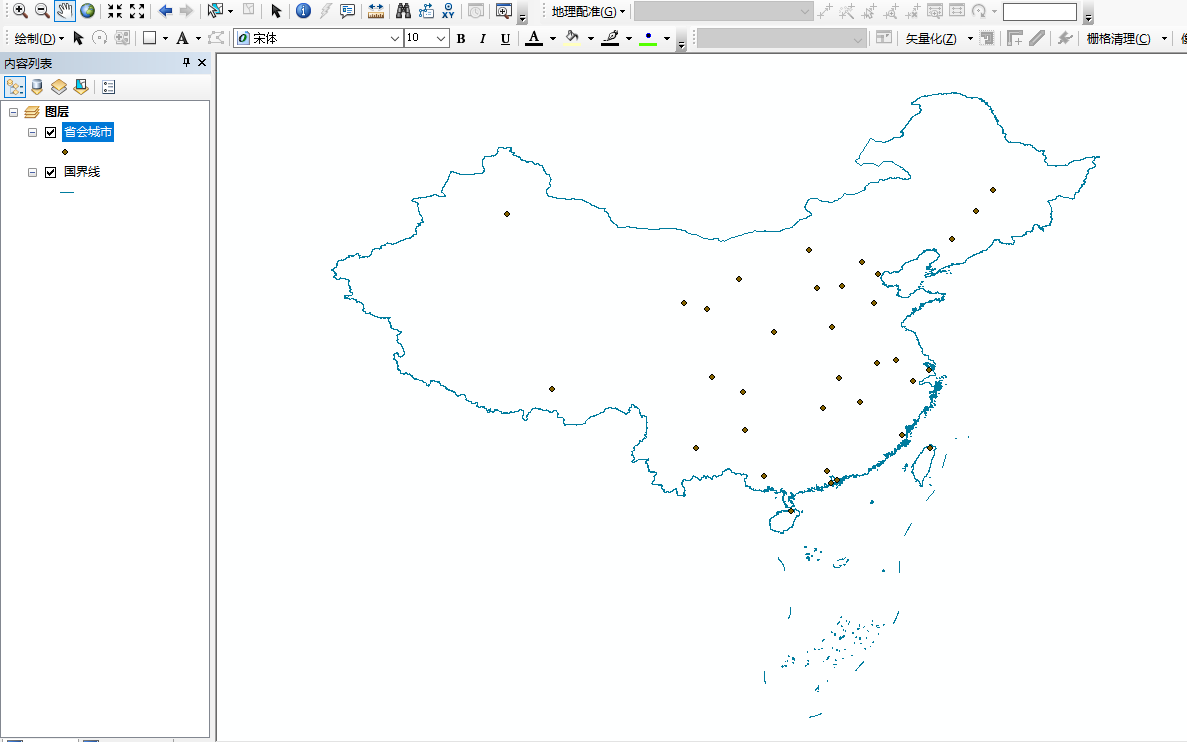

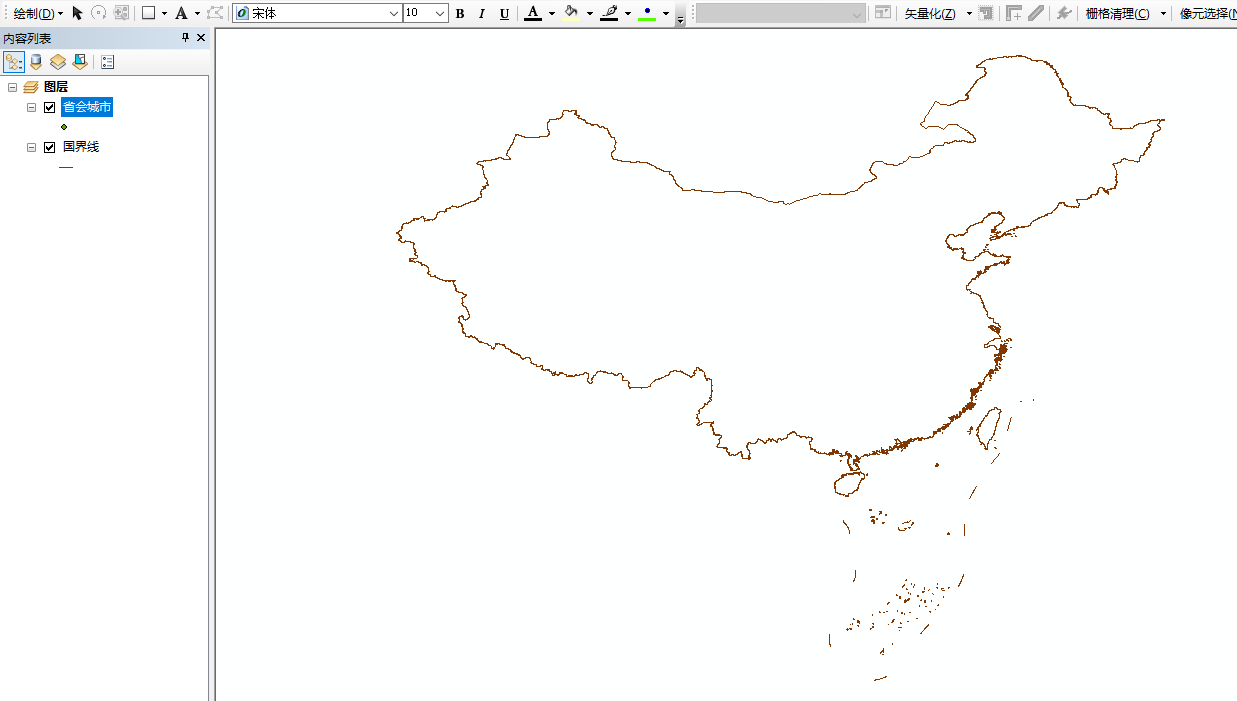

  3. 重新加载两个文件数据,数据即可完整显示
    在这里插入图片描述

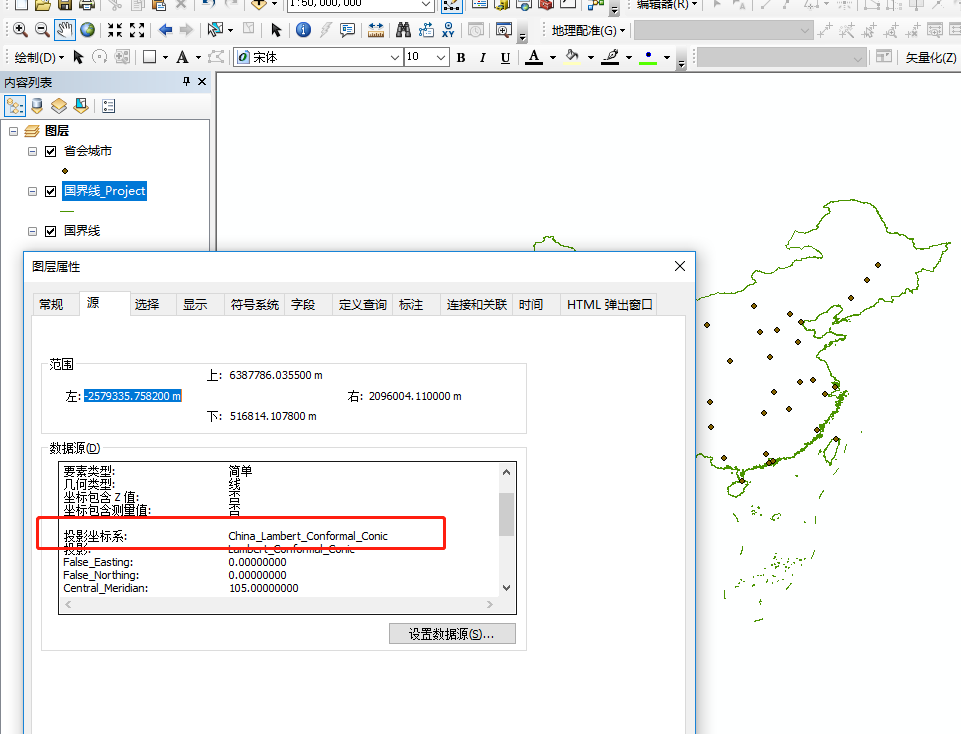

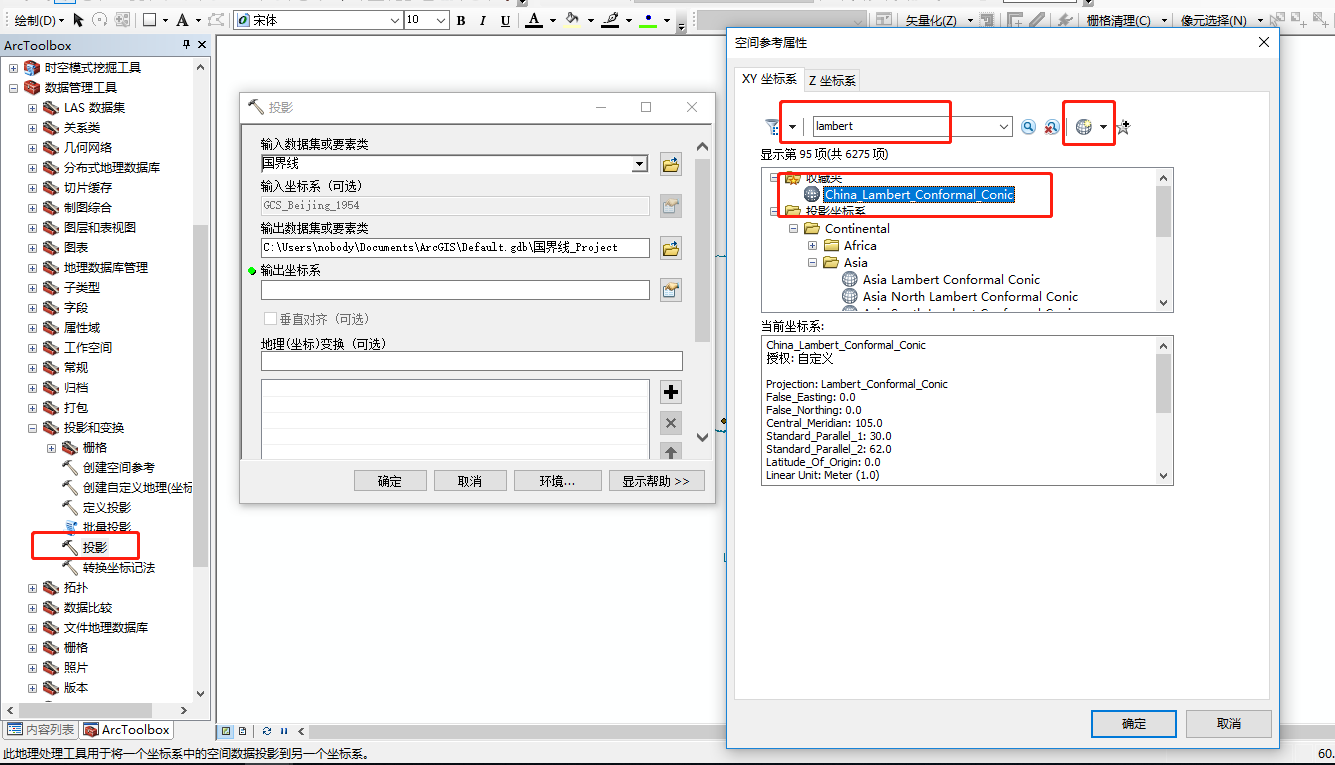

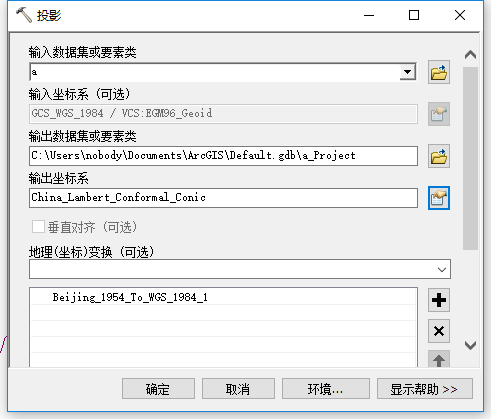

  4. 对矢量数据添加“投影坐标系”
    在这里插入图片描述
    在这里插入图片描述

注意:一定要先“定义投影”然后再进行“投影”(非必须)
“投影”只能操作矢量数据,对栅格数据的投影在“投影和变换”-“栅格”-“投影栅格”中进行操作

矢量数据长度、面积计算

预处理

  1. 打开需要计算的图层a,查看属性,投影坐标系。没有设置投影坐标系,先对其进行设置投影坐标系
    在这里插入图片描述
    在这里插入图片描述
  2. 计算长度,需要转化为线图层。因为线图层中线路有相交,所以通过“要素转面”、“要素转线”去除多余的相交部分

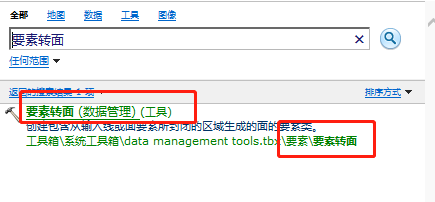

    1. 通过搜索-“要素转面”,若搜索出来的点击不响应,可以通过以下方式
      在这里插入图片描述

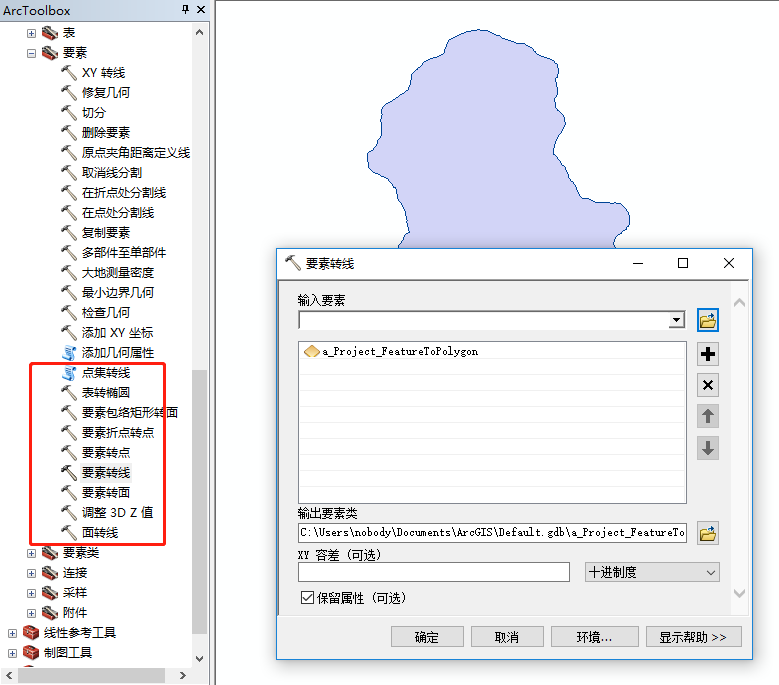

    2. 在工具箱中查找
      在这里插入图片描述
      在这里插入图片描述
      转化完成
      在这里插入图片描述

计算线图层的长度

  1. 选中线图层,右击打开属性表,属性表自带长度

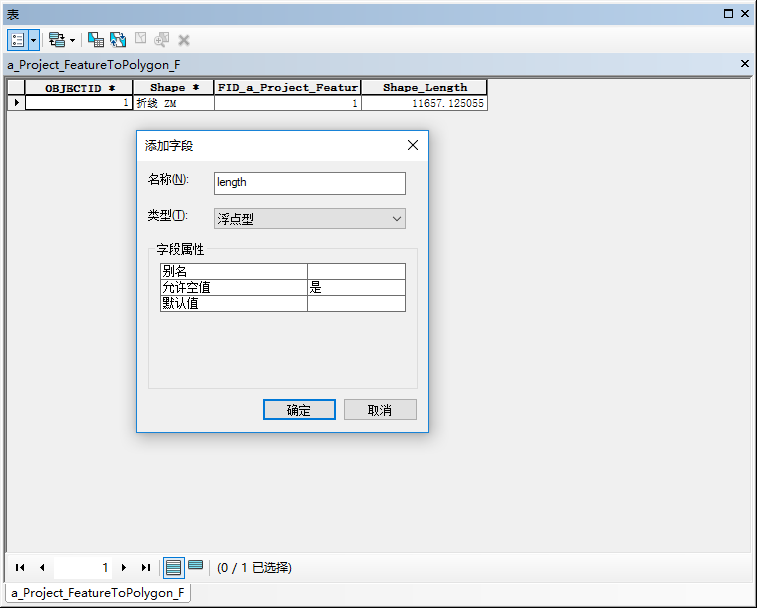

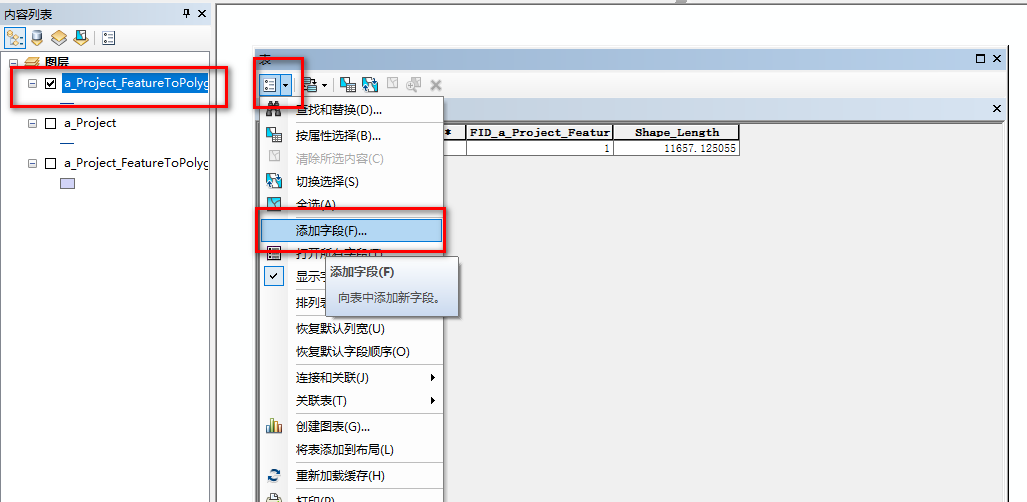

  2. 通过添加字段,自定义计算
    在这里插入图片描述
    在这里插入图片描述

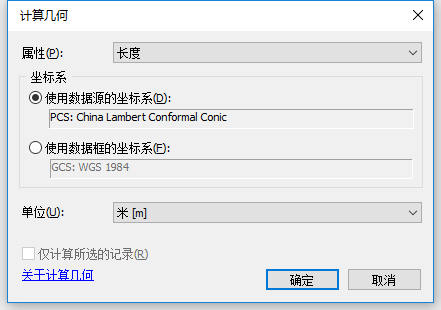

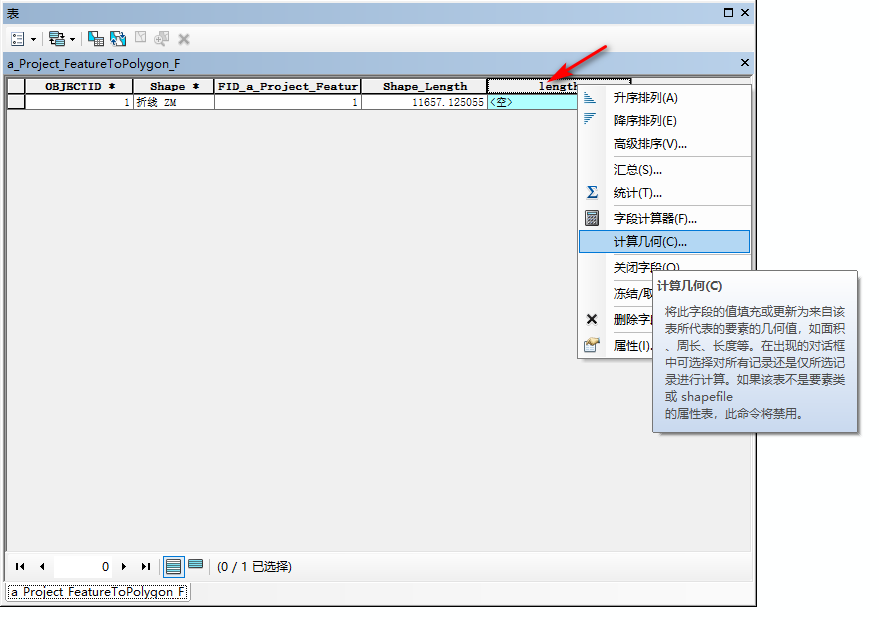

  3. 选中字段表头,右击选择“计算几何”在这里插入图片描述
    在这里插入图片描述

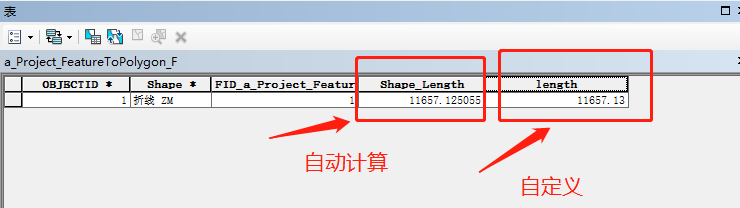

  4. 计算完成
    在这里插入图片描述

计算面图层面积

  1. 计算面积,确保图层为面图层

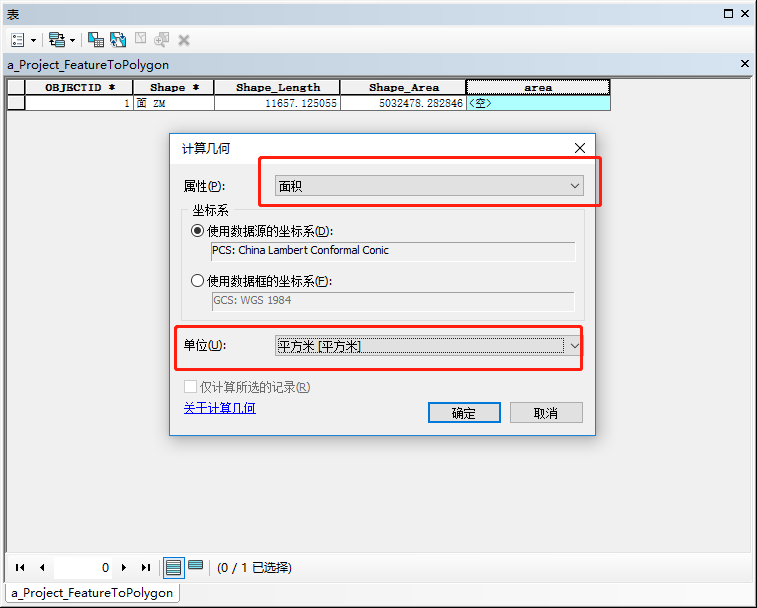

  2. 操作与计算线图层长度类似,添加字段,计算几何
    在这里插入图片描述
    在这里插入图片描述

图层的裁剪、拼接

针对面图层,根据流域的矢量数据裁剪、拼接对应的栅格数据(DEM)

裁剪DEM数据

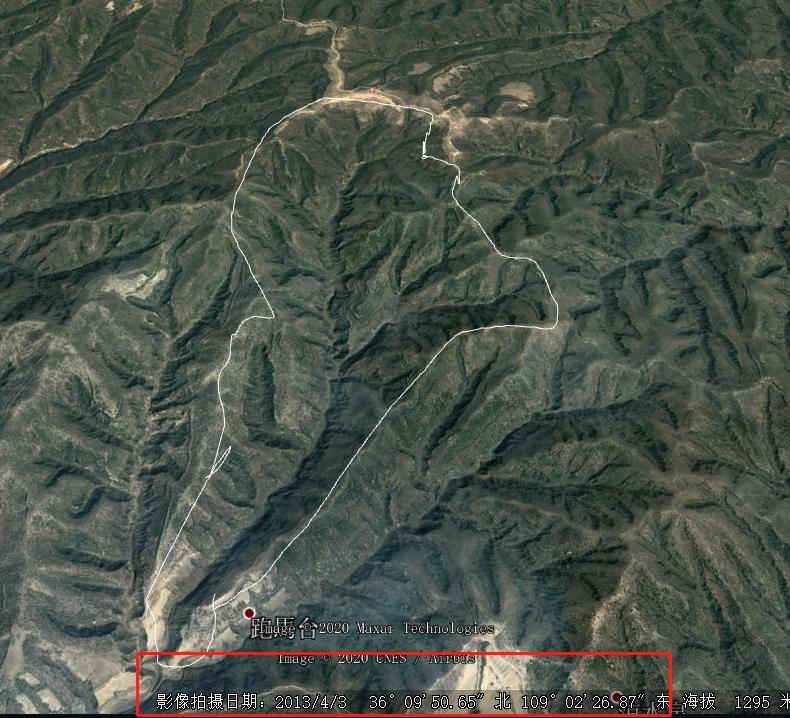

  1. 通过Google Earch知道流域为N36,E109,下载此流域的DEM数据(GDEMV2 30M 分辨率数字高程数据)
    在这里插入图片描述

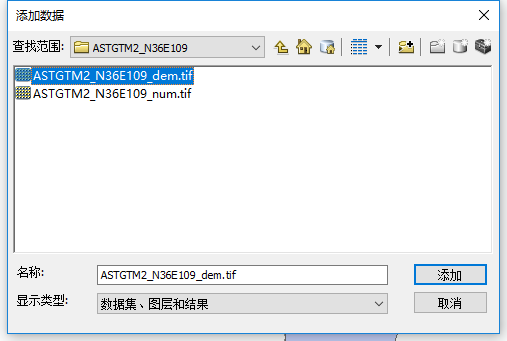

  2. 添加DEM数据
    在这里插入图片描述
    在这里插入图片描述

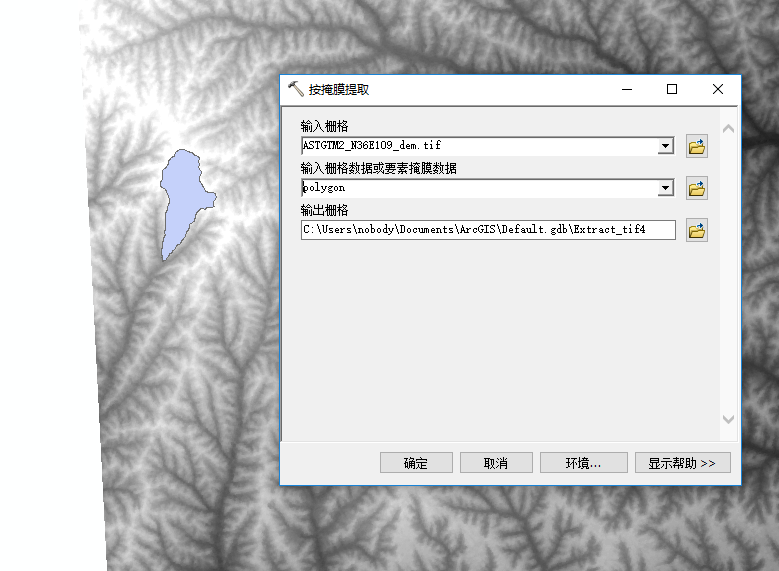

  3. 提取所需要的一小部分流域DEM数据,搜索“按掩膜提取”(extract by mask)
    在这里插入图片描述

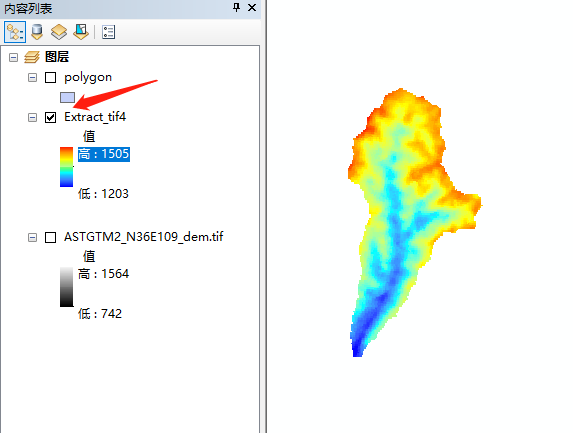

  4. 隐藏不需要的图层,设置颜色
    在这里插入图片描述

拼接DEM

若流域一个DEM不能包含,此时需要多个DEM进行拼接

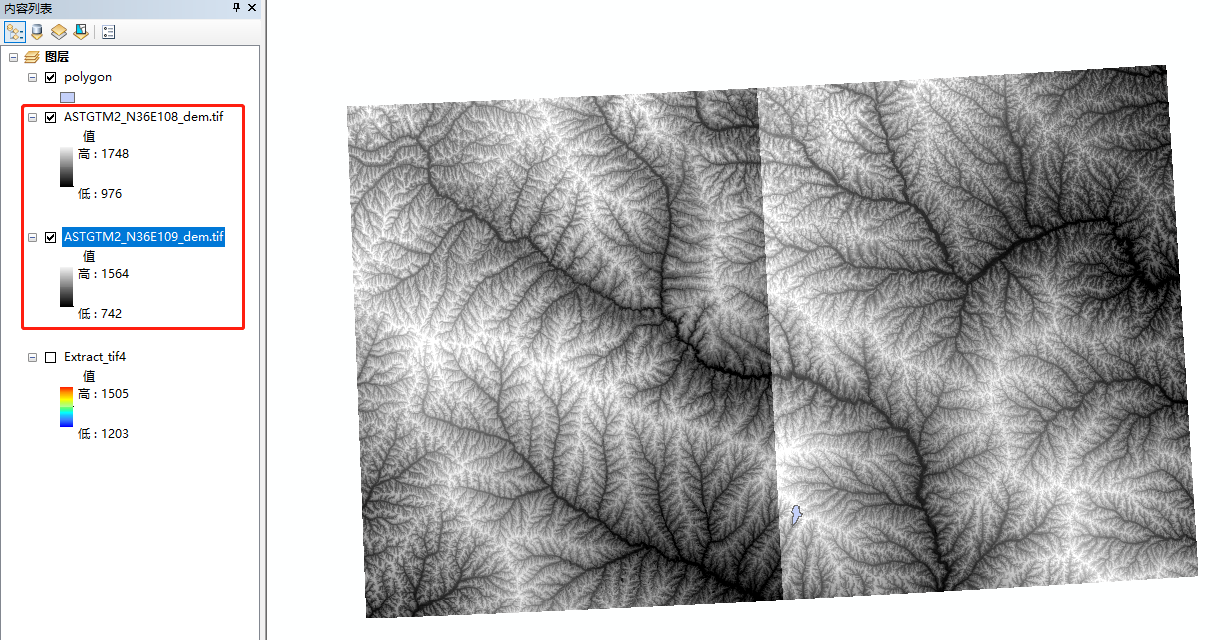

  1. 加载N36E108,N36E109数据的DEM
    在这里插入图片描述

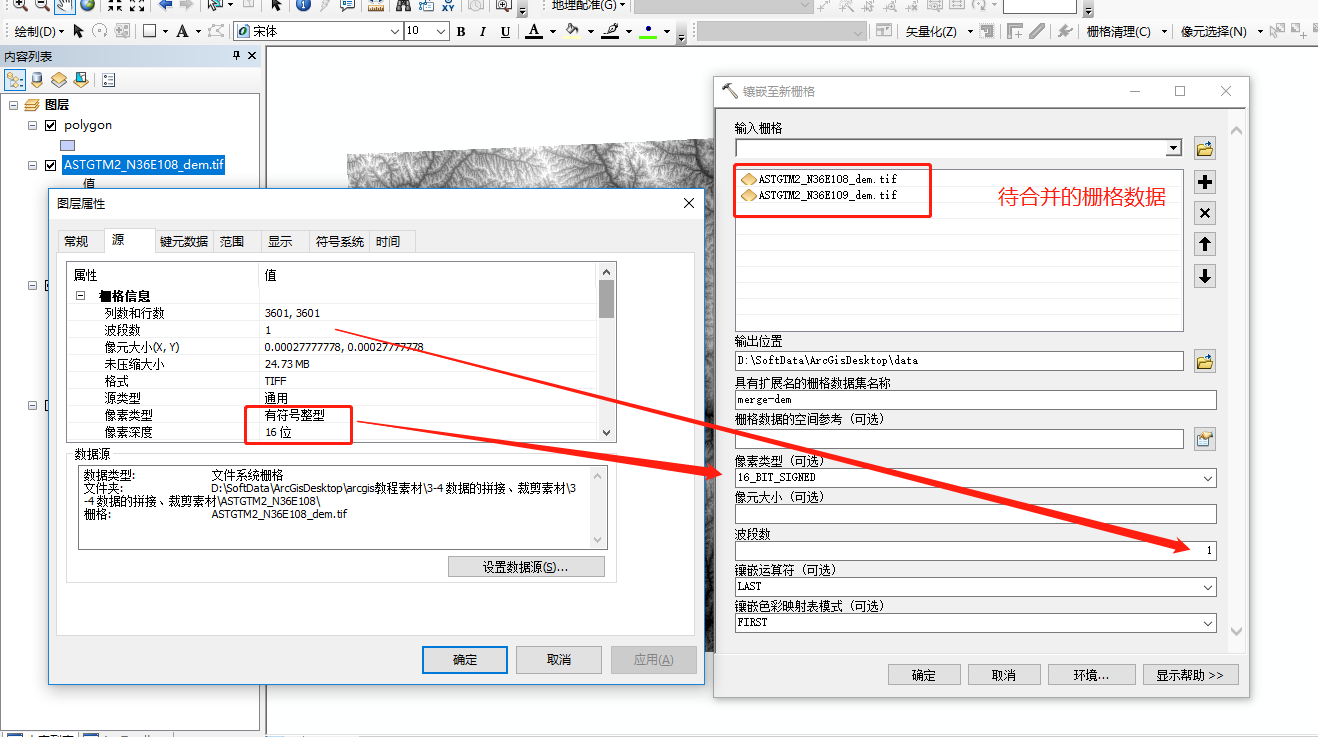

  2. 搜索 “镶嵌至新栅格” (mosaic to new),设置属性
    在这里插入图片描述

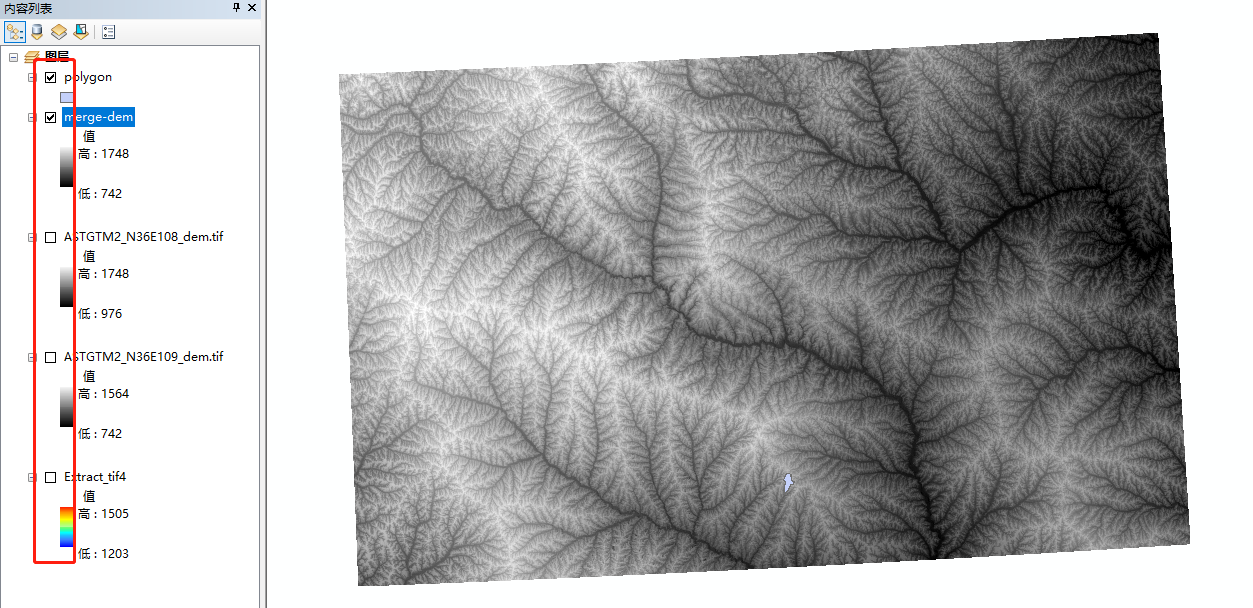

  3. 合并到一个图层
    在这里插入图片描述

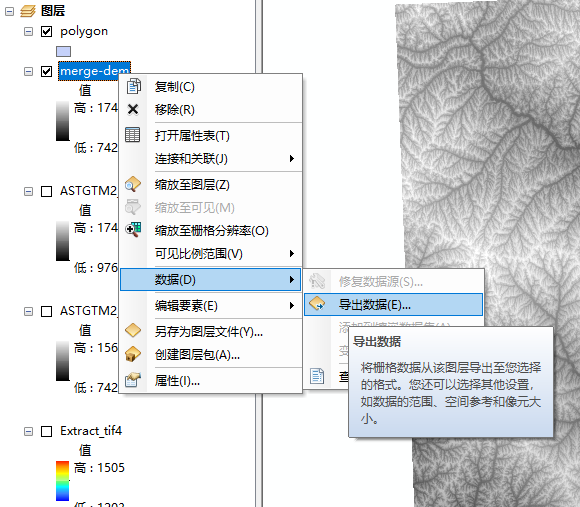

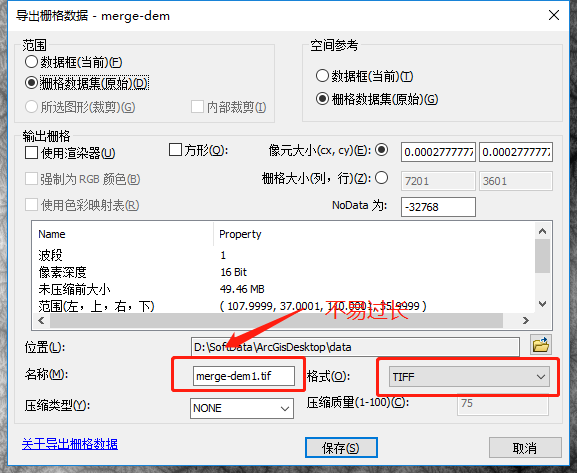

  4. 导出合并后的栅格数据
    在这里插入图片描述
    在这里插入图片描述
