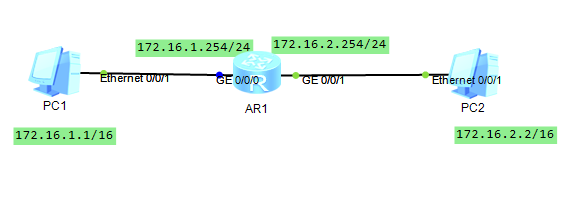

实验一：分析免费ARP和代理ARP；拓扑如下：

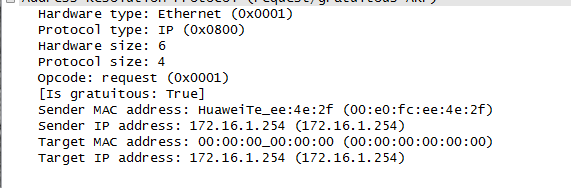

免费ARP：设备ip地址配置如上，在接口配置ip地址后，设备会立即发送一份免费ARP报文，封装格式如下图抓到的数据包；
通过抓包可看出这是一个目的mac为全F广播报文，并且这是一个ARP（ gratuion ARP）免费ARP报文，请求ip地址都为172.16.1.254，目的mac为全0，目的是为了检测网络中是否有其他设备使用该地址。

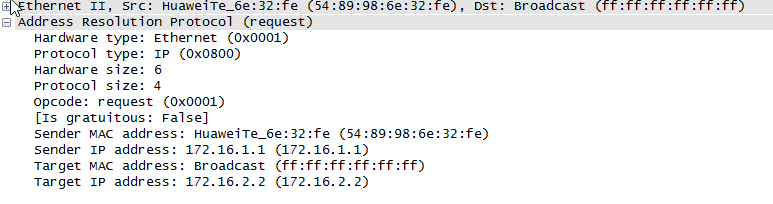

代理ARP：在拓扑中可以看出，PC1和PC2都处于172.16.0.0/16的同一网段，但是PC1无法与P2通信；其原因是AR1收到PC1发来的数据包会拆开其二层，发现目的mac 是一个全F的数据包，且三层ip地址不是本地接口地址；则不会进行转发，这是由于路由具有隔离广播域的功能；如下图：

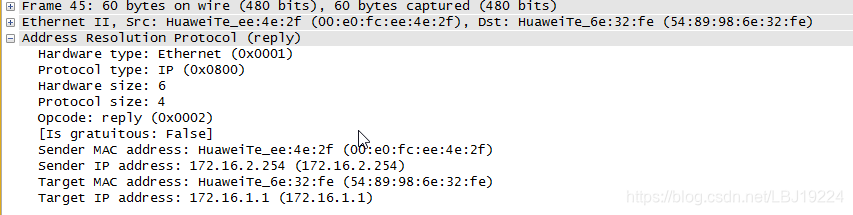

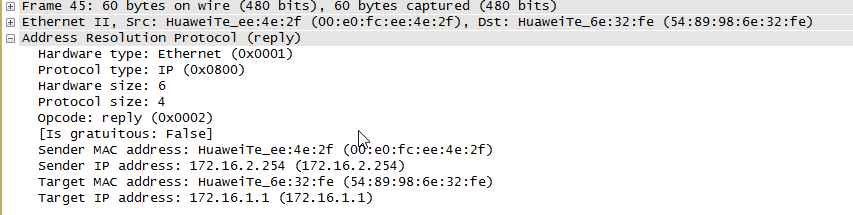

在AR1g0/0/0是能ARP proxy代理功能后，AR1会回复PC1一个ARP的reply报文，且其源mac封装为自己使能ARP代理功能的接口mac地址，抓包得到的结果如下：

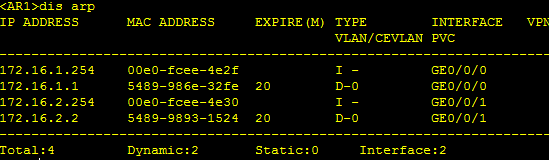

通过配置代理ARP可以解决设备处于同一网段但物理隔离无法通信的问题。并且AR1的ARP表项中也会动态的学习PC1和PC2的mac地址。
