ospf虚链路实验配置如下

为君一笑 提交于 2020-02-29 10:05:36

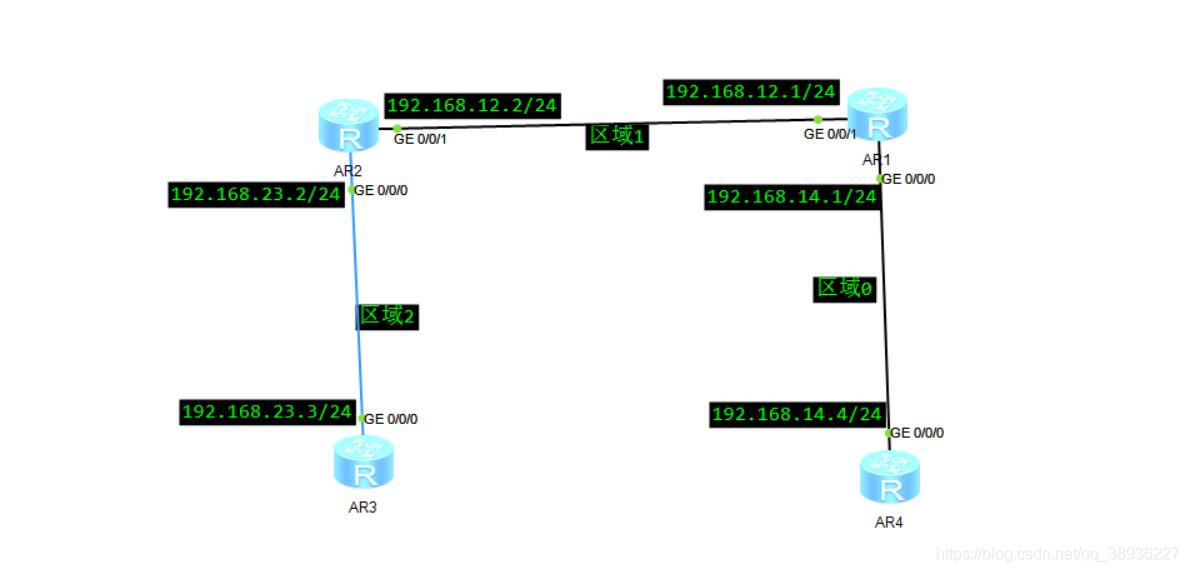

拓扑图如下:

条件:
4台路由  AR1220
========================================================
AR-1配置:
<Huawei>system-view     //进系统视图
[Huawei]sysname AR-1    //修改主机名
[AR-1]int g0/0/0    //进接口g0/0/0
[AR-1-GigabitEthernet0/0/0]ip address 192.168.14.1 24        //配置IP地址和子网掩码
[AR-1-GigabitEthernet0/0/0]int g0/0/1        //切换接口
[AR-1-GigabitEthernet0/0/0]ip address 192.168.14.1 24        //配置IP地址和子网掩码
启动OSPF如下命令:
[AR-1]ospf 1 router-id 1.1.1.1    //名称为1
[AR-1-ospf-1]area 0        //进入骨干区域0
[AR-1-ospf-1-area-0.0.0.0]network 192.168.14.0 0.0.0.255    //配置IP地址和反掩码
[AR-1-ospf-1-area-0.0.0.0]q                //退到上一层
[AR-1-ospf-1]area 0.0.0.1        //进入非骨干区域0.0.0.1
[AR-1-ospf-1-area-0.0.0.1]network 192.168.12.0 0.0.0.255    //配置IP地址和反掩码
==================================================================================================
AR-2配置:
<Huawei>system-view    //进系统视图
[Huawei]sysname AR-2    //修改主机名
[AR-2]int g0/0/0    //进g0/0/0接口
[AR-2-GigabitEthernet0/0/0]ip address 192.168.23.2 24        //配置IP地址和子网掩码
[AR-2-GigabitEthernet0/0/0]int g0/0/1        //切换接口
[AR-2-GigabitEthernet0/0/1]ip address 192.168.12.2 24        //配置IP地址和子网掩码
启动ospf如下命令:
[AR-2]ospf 1 router-id 2.2.2.2    //名称为2.2.2.2
[AR-2-ospf-1]area 0.0.0.1        //进入非骨干区域0.0.0.1
[AR-2-ospf-1-area-0.0.0.1]network 192.168.12.0 0.0.0.255    //配置IP地址和反掩码
[AR-2-ospf-1-area-0.0.0.1]q        //退到上一层
[AR-2-ospf-1]area 0.0.0.2        //进入非骨干区域0.0.0.2
[AR-2-ospf-1-area-0.0.0.2]network 192.168.23.0 0.0.0.255    //配置IP地址和反掩码
===================================================================================================
AR-3配置:
<Huawei>system-view    //进系统视图
[Huawei]sysname AR-3    //修改主机名
[AR-3]int g0/0/0    //进g0/0/0接口
[AR-3-GigabitEthernet0/0/0]ip address 192.168.23.3 24        //配置IP地址和子网掩码
启用ospf如下命令
[AR-3]ospf 1 router-id 3.3.3.3    //设置名称为:3.3.3.3
[AR-3-ospf-1]area 0.0.0.2        //进非骨干区域0.0.0.2
[AR-3-ospf-1-area-0.0.0.2]network 192.168.23.0 0.0.0.255    //配置IP地址和反掩码
====================================================================================================
AR-4配置:
<Huawei>system-view    //进系统视图
[Huawei]sysname AR-4    //修改主机名
[AR-4]int g0/0/0    //进g0/0/0接口
[AR-4-GigabitEthernet0/0/0]ip address 192.168.14.4 24        //配置IP地址和子网掩码
启用ospf如下命令
[AR-4]ospf 1 router-id 4.4.4.4        //设置名称为 4.4.4.4
[AR-4-ospf-1]area 0.0.0.0        //进入骨干区域0.0.0.0
[AR-4-ospf-1-area-0.0.0.0]network 192.168.14.0 0.0.0.255    //配置IP地址和反掩码
===================================================================================================
穿越区域 1 ,创建虚链路,命令如下:
AR-1配置如下命令:
[AR-1]ospf 1        //进入进程为1的ID
AR-1-ospf-1]area 1        //进入区域1
[AR-1-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2        //创建虚链路为2.2.2.2
AR-2配置如下命令:
[AR-2]ospf 1        //进入进程为1的ID
[AR-2-ospf-1]area 1        //进入区域1
[AR-2-ospf-1-area-0.0.0.1]vlink-peer 1.1.1.1        //创建虚链路为1.1.1.1
===================================================================================================
验证如下:
<AR-3>ping 192.168.14.4
  PING 192.168.14.4: 56  data bytes, press CTRL_C to break
    Reply from 192.168.14.4: bytes=56 Sequence=1 ttl=253 time=50 ms
    Reply from 192.168.14.4: bytes=56 Sequence=2 ttl=253 time=50 ms
    Reply from 192.168.14.4: bytes=56 Sequence=3 ttl=253 time=40 ms
    Reply from 192.168.14.4: bytes=56 Sequence=4 ttl=253 time=30 ms
    Reply from 192.168.14.4: bytes=56 Sequence=5 ttl=253 time=30 ms

  --- 192.168.14.4 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 30/40/50 ms
=============================================================================
<AR-4>ping 192.168.23.3
  PING 192.168.23.3: 56  data bytes, press CTRL_C to break
    Reply from 192.168.23.3: bytes=56 Sequence=1 ttl=253 time=60 ms
    Reply from 192.168.23.3: bytes=56 Sequence=2 ttl=253 time=40 ms
    Reply from 192.168.23.3: bytes=56 Sequence=3 ttl=253 time=50 ms
    Reply from 192.168.23.3: bytes=56 Sequence=4 ttl=253 time=30 ms
    Reply from 192.168.23.3: bytes=56 Sequence=5 ttl=253 time=40 ms

  --- 192.168.23.3 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 30/44/60 ms
=============================================================================
[AR-2]dis ospf peer brief //查看ospf邻接关系表

     OSPF Process 1 with Router ID 2.2.2.2
          Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.1          GigabitEthernet0/0/1             1.1.1.1          Full
 0.0.0.2          GigabitEthernet0/0/0             3.3.3.3          Full
 ----------------------------------------------------------------------------
[AR-2]dis ospf vlink     //查看ospf虚链路

     OSPF Process 1 with Router ID 2.2.2.2
         Virtual Links

 Virtual-link Neighbor-id  -> 1.1.1.1, Neighbor-State: Full

 Interface: 192.168.12.2 (GigabitEthernet0/0/1)
 Cost: 1  State: P-2-P  Type: Virtual
 Transit Area: 0.0.0.1
 Timers: Hello 10 , Dead 40 , Retransmit 5 , Transmit Delay 1
 GR State: Normal
==============================================================================
[AR-2]dis ospf brief

     OSPF Process 1 with Router ID 2.2.2.2
         OSPF Protocol Information

 RouterID: 2.2.2.2          Border Router:  AREA
 Multi-VPN-Instance is not enabled
