uml类图(Class Diagram)中类与类之间的关系及表示方式

蓝咒 提交于 2020-02-28 23:00:58

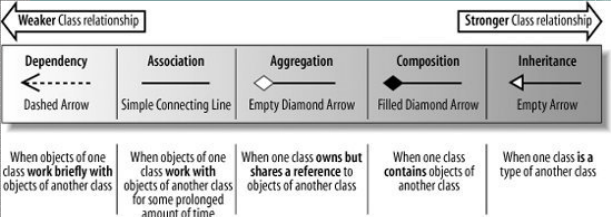

类之间大体分为5种关系:



1,依赖关系(Dependency)

单向,表示一个类依赖于另一个类的定义,其中一个类的变化将影响另外一个类,是一种“use a”关系

如果A依赖于B,则B表现为A的局部变量,方法参数,静态方法调用等



2,关联关系(Association)

单向或双向(通常我们需要避免使用双向关联关系),是一种"has a"关系,如果A单向关联B,则可以说A has a B,通常表现为全局变量



3,聚合关系(Aggregation)

单向,关联关系的一种,与关联关系之间的区别是语义上的,关联的两个对象通常是平等的,聚合则一般不平等,有一种整体和局部的感觉,实现上区别不大

Class由Student组成,其生命周期不同,整体不存在了,部分依然存在,当前Team解散了,人还在,还可以加入别的组



4,组合关系(Composition)

单向,是一种强依赖的特殊聚合关系

Head,Body,Arm和Leg组合成People,其生命周期相同,如果整体不存在了,部分也将消亡

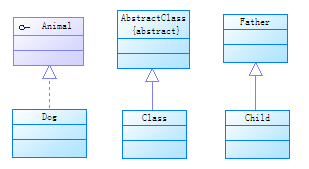

5,继承关系(Inheritance)

类实现接口,类继承抽象类,类继承父类都属于这种关系

可以分得更细:

实现(Realization):类实现接口属于这种关系

泛化(Generalization):即"is a"关系,类继承抽象类,类继承父类都属于这种关系
