【Hi3516A】使用mkfs.jffs2 工具制作jffs2根文件系统镜像

为了将根文件系统进行移植，需要将其制作为根文件系统镜像，这类似于把光盘制作成ISO文件映像，也就是对根文件系统进行打包压缩了；本文中制作的是jffs2文件系统镜像，所使用的mkfs.jffs工具从SDK中得到，ffs2格式的镜像适用在spi flash，所以制作jffs2镜像时，需要用到spi flash的块大小

jffs2文件系统简介

JFFS2 是 RedHat 的 David Woodhouse 在 JFFS 基础上改进的文件系统，是用于微型嵌入式设备的原始闪存芯片的实际文件系统。 JFFS2 文件系统是日志结构化的可读写的文件系统。

优点：使用了压缩的文件格式。最重要的特性是可读写操作
缺点：JFFS2 文件系统挂载时需要扫描整个 JFFS2 文件系统，因此当 JFFS2 文件系统分区增大时，挂载时间也会相应的变长。使用 JFFS2 格式可能带来少量的 Flash 空间的浪费。

加载JFFS2文件系统时的步骤如下：

步骤 1. 扫描整个芯片，对日志节点进行校验，并且将日志节点全部装入内存缓存。
步骤 2. 对所有日志节点进行整理，抽取有效的节点并整理出文件目录信息。
步骤 3. 找出文件系统中无效节点并且将它们删除。
步骤 4. 最后整理内存中的信息，将加载到缓存中的无效节点释放。

为了使内核支持 JFFS2 文件系统，必须在编译内核时把 JFFS2 的选项加入，操作如下：

在执行 make menuconfig 后，进入“ File>systems”，选择“ miscellaneous filesystems”，最后选中其中的“ Journalling Flash File System v2 (JFFS2)support”选项

注：SDK 里面提供的内核默认已经选择了该文件系统的支持

jffs2文件系统镜像的制作

安装好SDK后，在osdrv/tools/pc目录下有各种用于制作文件系统的工具（在PC上使用）
在这里插入图片描述
制作方法：

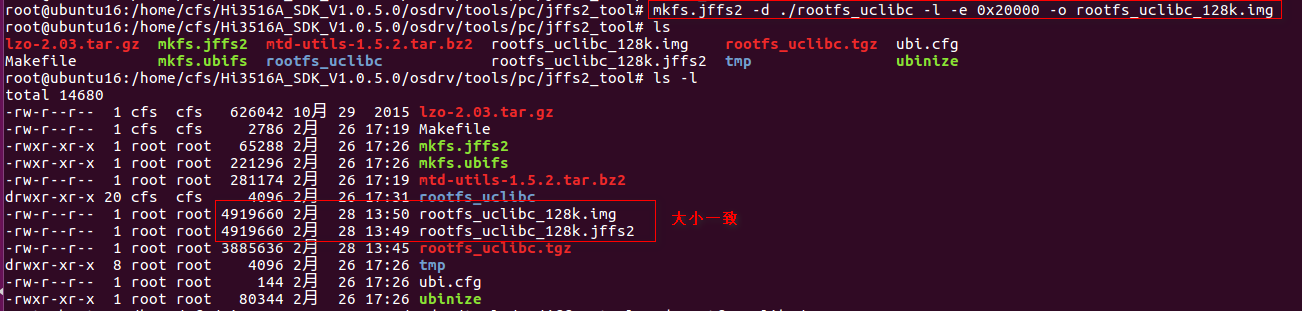

mkfs.jffs2 -d ./rootfs_uclibc -l -e 0x20000 -o rootfs_uclibc_128k.img
//或者
mkfs.jffs2 -d ./rootfs_uclibc -l -e 0x20000 -o rootfs_uclibc_128k.jffs2

//后缀名是没有关系的

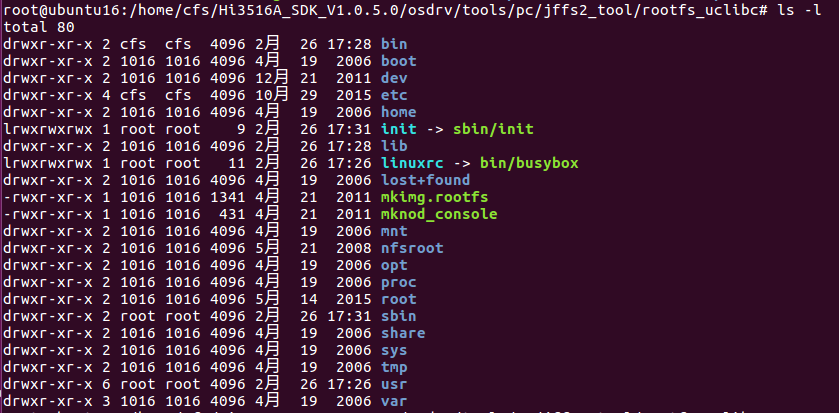

rootfs_uclibc是编译好的根文件系统，我直接将其拷贝到了jffs2_tool/目录下
在这里插入图片描述

cp -R rootfs_uclibc/ /home/cfs/Hi3516A_SDK_V1.0.5.0/osdrv/tools/pc/jffs2_tool/

JFFS2参数表如下

参数	说明
-d	指定根文件系统目录
-l	little-endian 小端模式
-e	Flash的块大小
-o	输出镜像文件

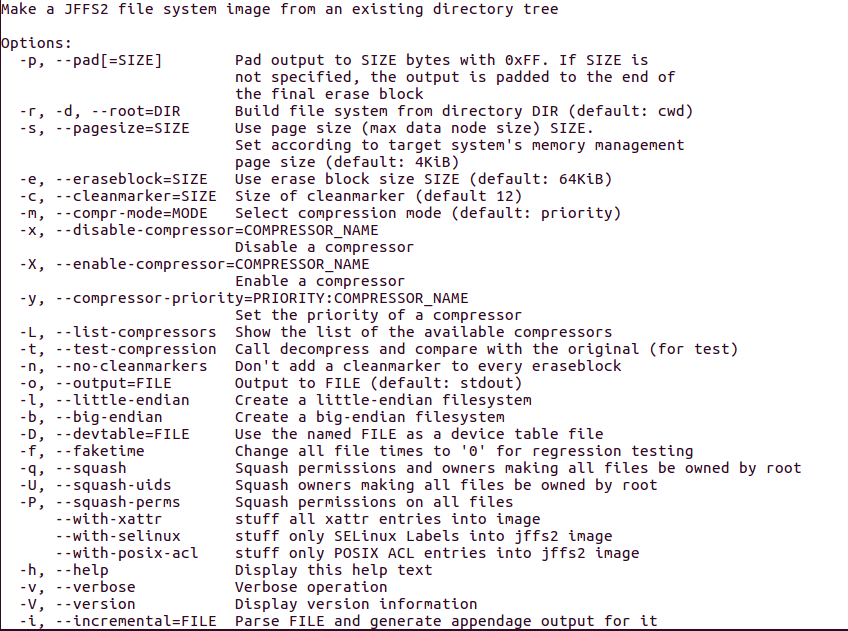

更多参数说明可以直接输入命令 mkfs.jffs2 -h 进行查看
在这里插入图片描述
填写对应参数，开始制作根文件系统镜像

制作好的镜像文件就可以烧写到板卡中了
