【计算机视觉】Lecture 5：梯度和边缘检测

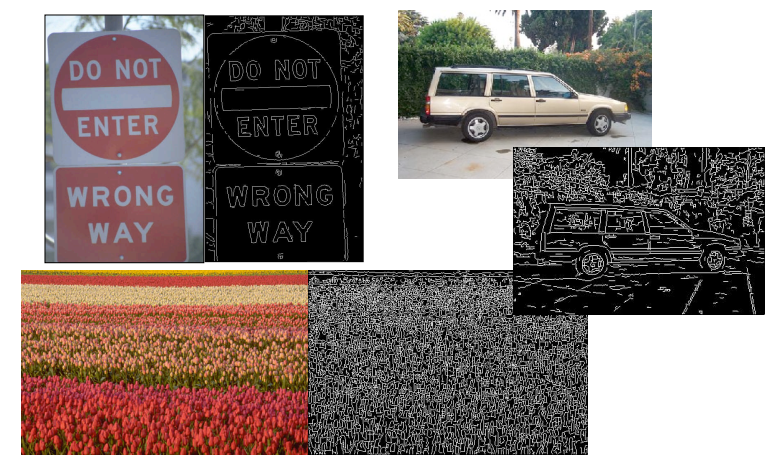

什么是边缘？

简单的回答：灰度不连续处

在这里插入图片描述

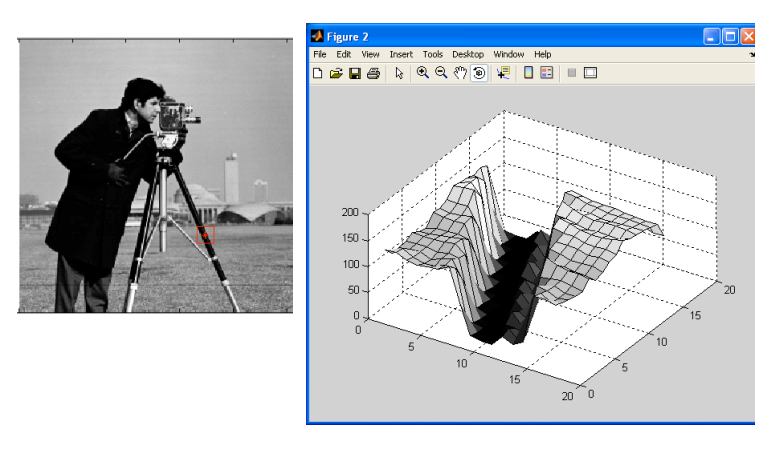

物体的边界

在这里插入图片描述

不同材料性质的边界

在这里插入图片描述

光照的边界

在这里插入图片描述

边缘的类型（一维剖面）

边缘可以根据灰度剖面来建模

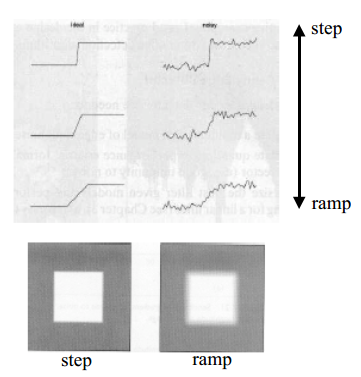

阶跃边缘 Step edge：图像灰度突然从不连续一侧的一个值变为另一侧的另一个值
斜坡边缘 Ramp edge：灰度变化不是瞬间的而是在有限距离内发生的一种阶跃边缘
在这里插入图片描述

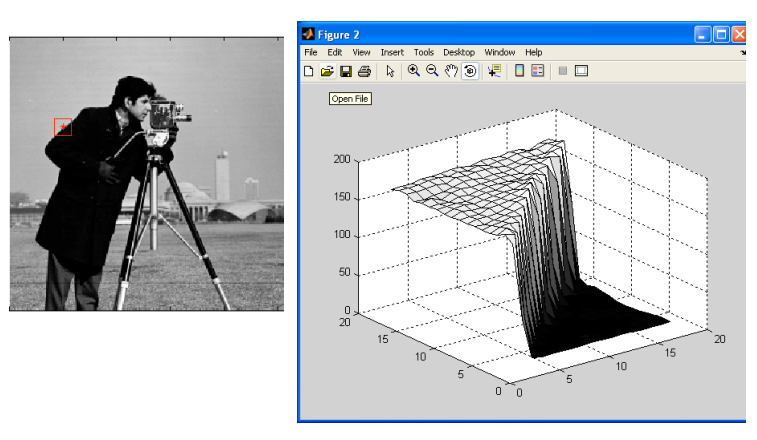

例子

在这里插入图片描述

边缘的类型（一维剖面）

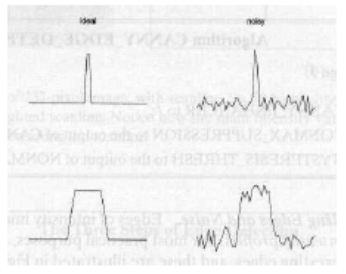

山脊边缘 Ridge edge：图像灰度值突然变化，然后在很短的距离内回到开始的值；通常由图像中的线产生
在这里插入图片描述

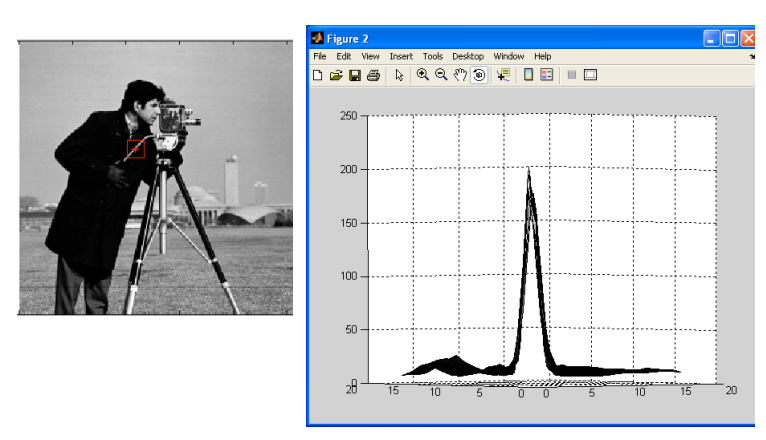

例子

在这里插入图片描述

边缘的类型（一维剖面）

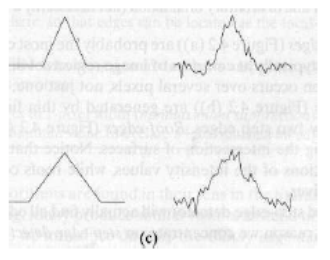

屋顶边缘：灰度变化不是瞬间的而是在有限距离内发生的一种山脊边缘；通常在曲面相交处产生
在这里插入图片描述

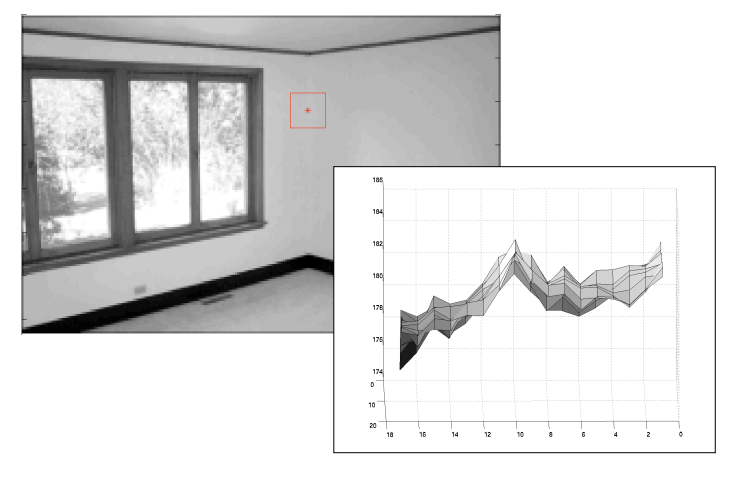

例子

在这里插入图片描述

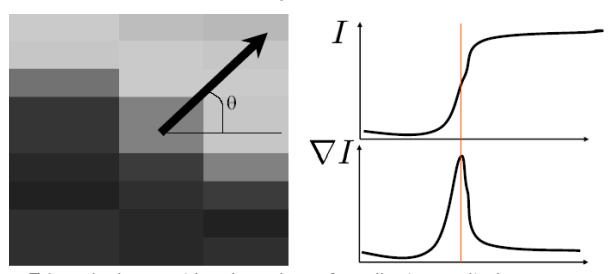

阶跃/斜坡边缘术语

边缘描述子
——边缘法向：最大灰度变化方向的单位矢量。
——边缘方向：沿着边缘的单位矢量（垂直于边缘法线）。
——边缘位置/中心：边缘所在图像中的位置
——边缘强度/幅值：沿着边缘法向的局部图像对比度
在这里插入图片描述
重点：所有这些信息都可以从梯度向量场计算出来！！
