安装台积电PDK tsmc18rf

前一篇文章讲了cadence virtuoso等软件的安装，可参考如下链接。

但做集成电路设计和模拟，还需要有foundry相应的工艺库参数，这篇文章主要介绍台积电0.18um工艺库的安装。

在安装工艺库之前，先安装两个字体，把virtuoso启动时找不到字体的warning消掉。

sudo apt-get install xfonts-75dpi xfonts-100dpi

tsmc18rf工艺库可从如下地址下载

下载后得到文件tsmc18rf_pdk_v13d.tar，将该文件放入单独的文件夹中，然后解压，可得到如下的一些文件。

对于不同的工程，通常会采用不同的工艺和工艺库，因此把PDK安装在工程目录下。之前创建了project01作为测试，现在把这个工艺库安装在这个目录下。在tsmc18rf工艺库解压目录下直接执行如下语句进行安装。

perl pdkInstall.pl

其中1P6M指工艺为1层多晶硅6层金属。

由于IC610以上的版本只能识别OA格式的PDK，而tsmc18rf采用的是CDB格式，因此需要用IC617自带的工具进行转换。执行以下指令为转换做准备。

cd /home/praise/ICDesign/project01
mkdir OAconvert
mkdir OAconvert/cdb
cp /home/praise/ICDesign/project01/tsmc18rf_1P6M/cds.lib OAconvert/cdb

编辑OAconvert/cdb/cds.lib文件，删除前两行，将第三行改为如下形式，指向CDB格式的PDK。

DEFINE tsmc18rf /home/praise/ICDesign/project01/tsmc18rf_1P6M/tsmc18rf

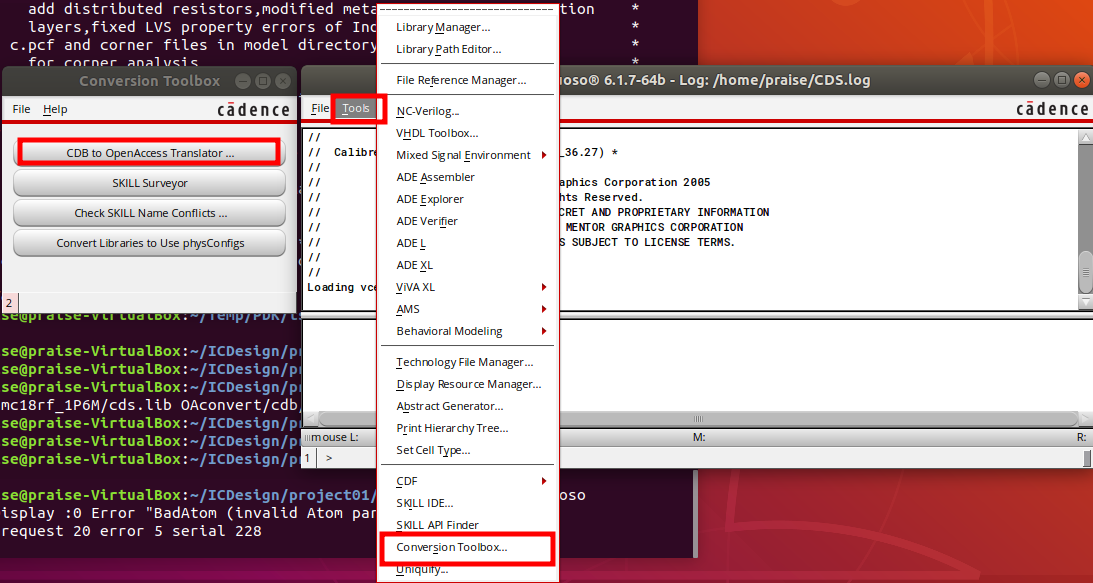

进入OAconvert文件夹，运行virtuoso。

cd OAconvert
run_virtuoso

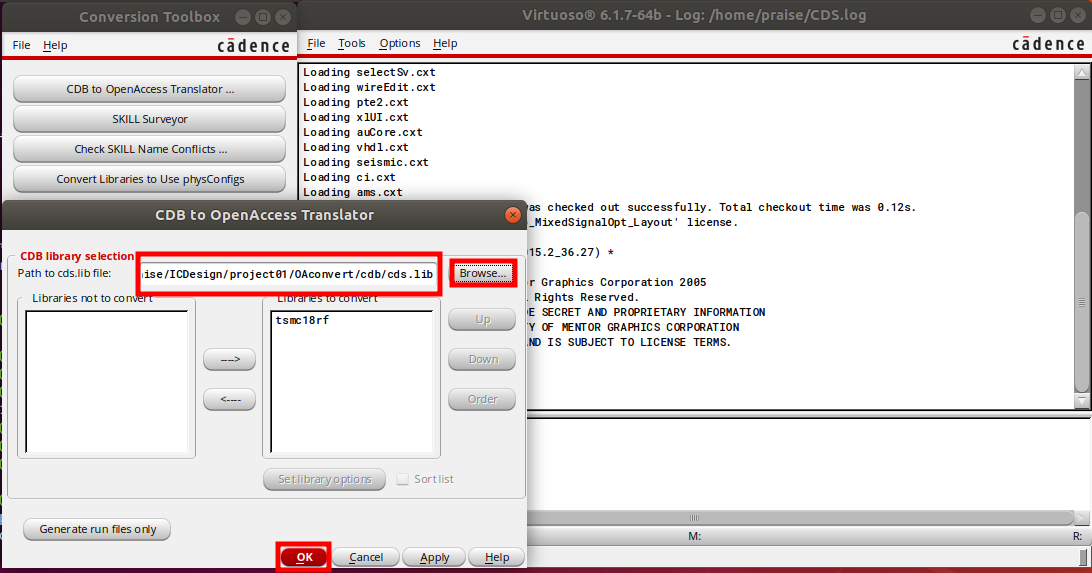

在下图中点击Browse，选择刚才修改的cds.lib文件，如下图红框中所示，然后点击OK。

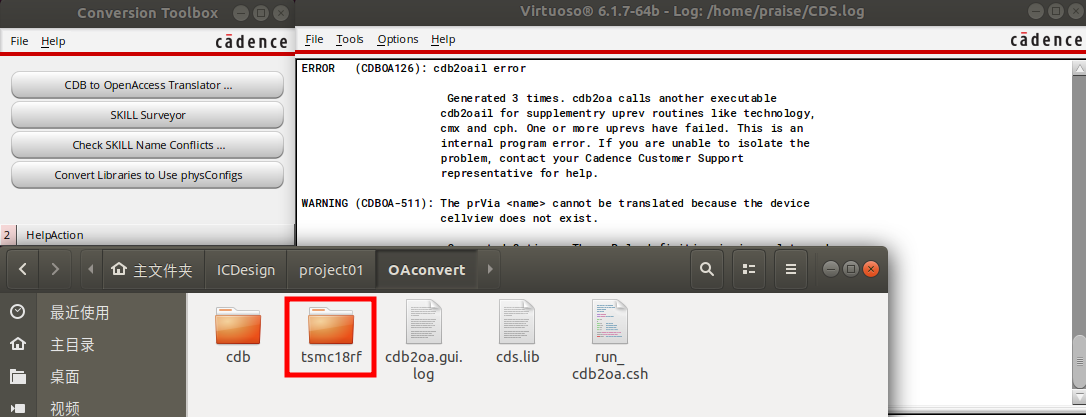

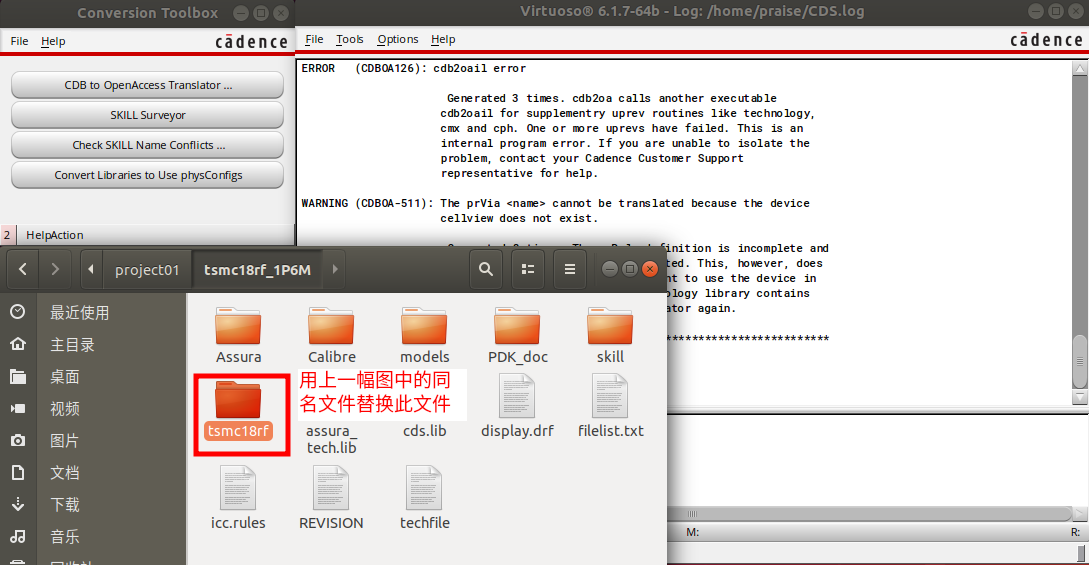

稍等一会儿，等运行完成后，用OAconvert中生成的tsmc18rf替换原本tsmc18rf_1P6M文件夹中的同名文件。

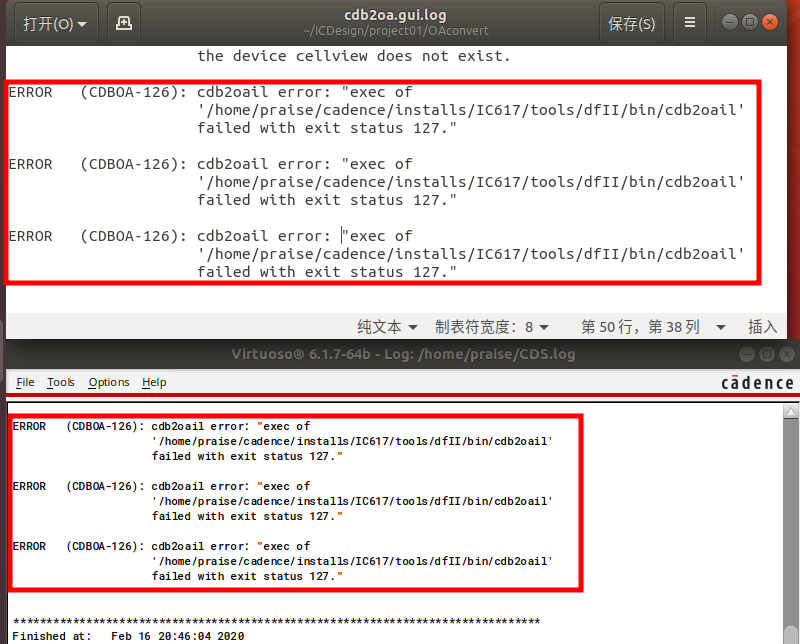

注意此过程可能会有三个报错，如下图log文件所示，但因为报错信息太少，目前尚不确定其有何影响，等将来发现问题再想办法解决。

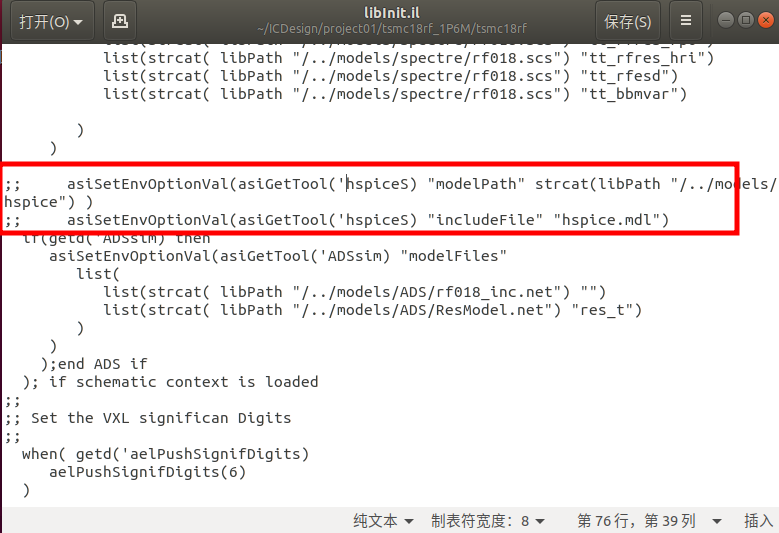

打开上面图中生成的tsmc18rf文件夹，找到libInit.il文件，将下面两行注释掉。

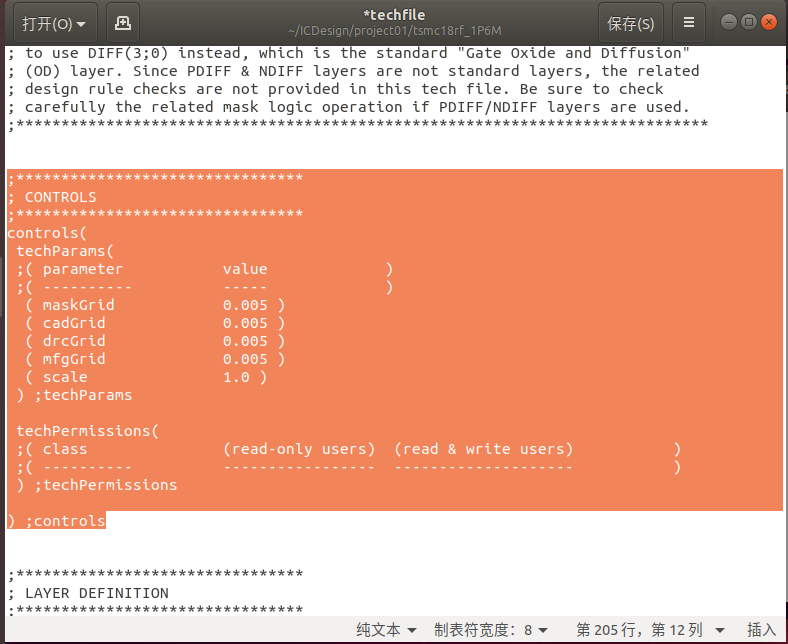

然后打开/home/praise/ICDesign/project01/tsmc18rf_1P6M/techfile，将文件中最后一段Controls剪切到最前面，如下图所示。

退出virtuoso，回到之前的project01文件夹，重新运行run_virtuoso。

cd /home/praise/ICDesign/project01
run_virtuoso

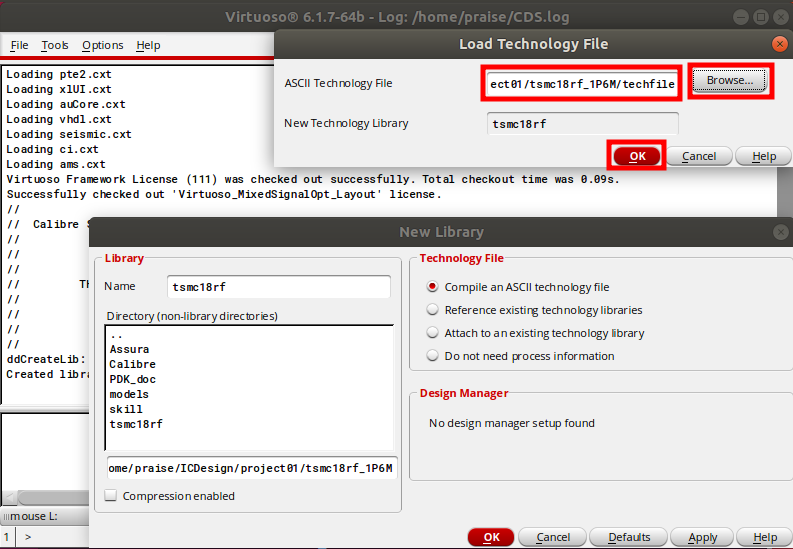

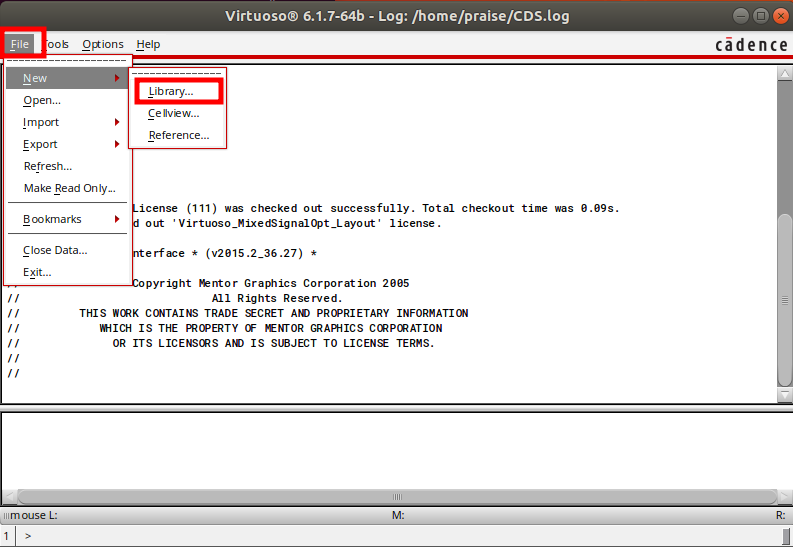

新建Library，Name为tsmc18rf，点击OK。

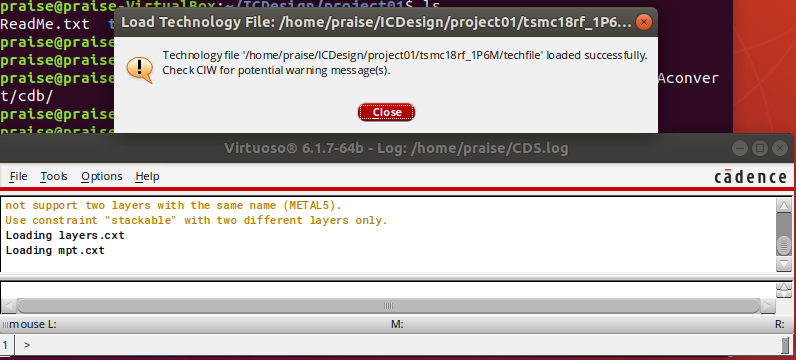

等待运行完成即可。
