系统规模达到一定程度，必然会引入对系统扩展性、系统性能、可用性方面的要求，几乎所有的解决方案中，都绕不开负载均衡的应用。
负载均衡实际是冗余技术的一种实现，对于典型的网站类应用系统，对应请求数据流的各个层面，有多种多样的负载均衡实现方案，后端的处理节点也同样如此。
要对网络请求进行负载均衡，首要的是服务无状态，请求可以在服务器组的任意节点处理，服务本身不保存状态数据，或集中管理状态数据，通过共享存储存取会话数据，典型场景如Tomcat集群 + redis。
手机APP可以采用客户端负载均衡，实现对后端服务器的负载轮询，这种方式是将后端服务器列表读取到客户端，客户端程序发起网络请求时，按既定策略对后端服务器组进行轮询，从而实现后端服务器组的负载均衡，这种方式较为少用，实现成本较高，不够灵活。

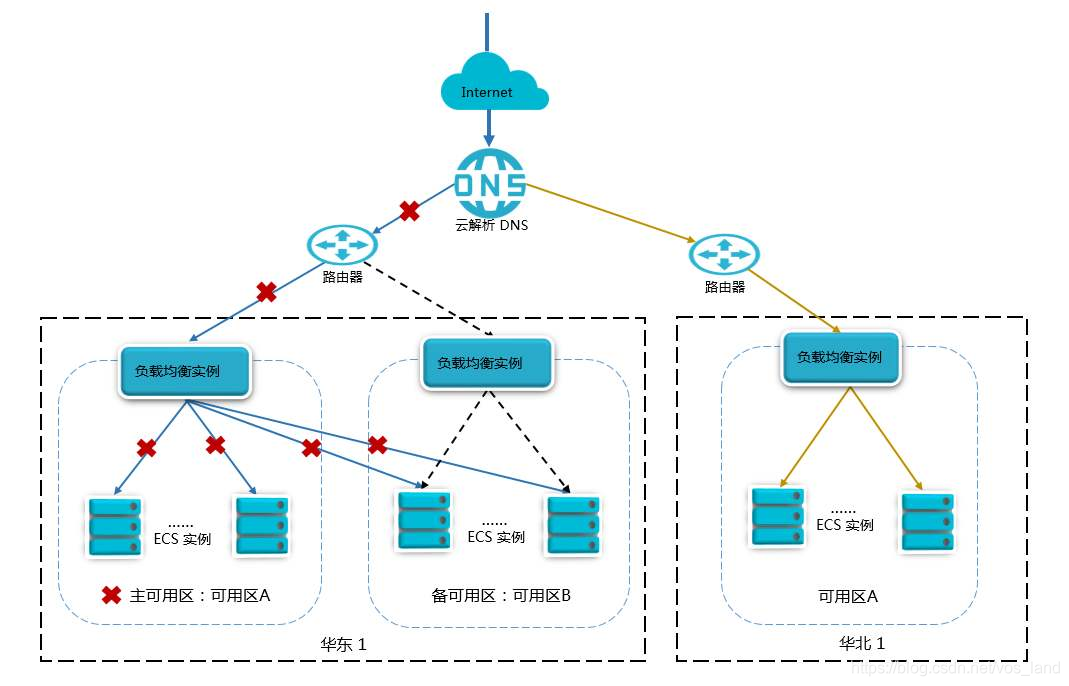

Web端可以通过DNS实现负载均衡，此种方式通过DNS服务器实现，一个域名绑定了多个IP地址，当浏览器/客户端发起HTTP请求时，首先要进行域名解析，DNS服务器可以将请求的域名解析为离客户端最近的IP地址，就近服务提升响应速度。此种方式缺陷较大，如DNS缓存时间较长，若后端服务崩溃，服务的状态变化无法及时通知DNS服务器，容易影响用户体验；这种方式一般应用于大型系统，如全国各地有多个机房/集群，且各个集群都具备相当高的可用性时，如下图：
Web静态资源可以通过CDN实现更大范围的负载均衡，CDN可以实现用户就近获取静态资源，提高响应速度。
接入层负载均衡常用解决方案包括F5硬件负载均衡、LVS/HAProxy四层负载均衡、Nginx七层反向代理实现的负载均衡等，或者基于以上几种方式的组合，如常见的F5+Nginx、或HAProxy+Nginx等四+七层负载均衡组合。
LVS NAT模式/HAProxy均为四层软负载均衡，即负载均衡器工作在TCP层，通过解析并修改TCP包，实现对TCP包的路由，进而按一定策略将TCP包投递到服务器节点，此种工作方式下未解析数据包，因此无法通过业务数据进行路由转发，因此，相对Nginx七层负载均衡来说，其负载均衡策略要单调很多，理论上说，能实现轮询、加权轮询、按连接数负载均衡等，同时由于这种特性，其性能也比七层负载要高出很多；

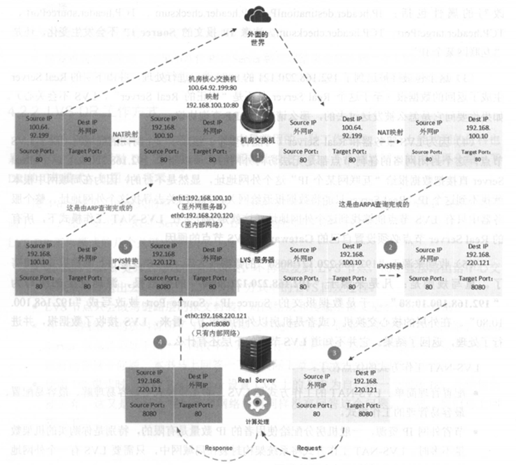

四层负载均衡通过修改IP地址和端口实现报文转发，进出流量都要经过负载均衡节点，性能相对二层负载均衡低，系统流量大时自身易成为整个系统的瓶颈，如下图：

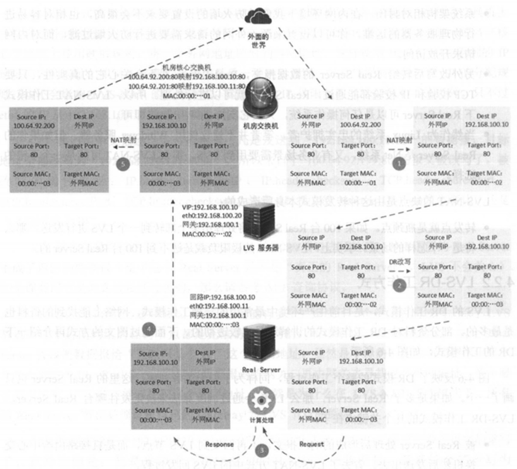

LVS DR模式工作在二层模式，通过修改链路层MAC地址实现路由转发，此种模式下，响应报文不经过LVS节点，从而显著提升性能，一定程度上避免LVS成为单点瓶颈；此时Real Server在机房的中心交换机上也需要绑定一个外网映射。这样可以保证Real Server回发的响应报文能够被发送到外网，如下图：
- LVS节点接收到请求报文后，会改写报文的数据链路层格式。将Target Mac改写成Real Server的Mac,但是网络层和传输层报文不会改写，然后重新回发给交换机。这里就涉及一个问题，现在Target Mac和Destination IP的对应关系是错误的，这个数据报文到了交换机后，由于这种错位的关系，是不能进行三层交换的，只能进行二层交换(一旦进行IP交换，数据报文的验证就会出错，最终被丢弃)。所以LVS-DR方式要求Real Server和LVS节点必须在同一个局域网内。或者更确切的说法是：LVS节点需要找到一个二层链路，将改写了Mac地址的报文发送给Real Server,而不能进行三层交换的校验。
- 通过二层交换，数据被发送到Real Server节点。没有改写TCP/IP，传输层TCP/IP报文校验没有问题，然后是链路层的Mac地址能够被识别，这时就是回环IP的功劳了【使用DR模式时，需要Real Server设置LVS上的VIP为自己的一个回环IP】。对于Real Server节点来说，192.168.100.10这个VIP就是自己的回环IP，绑定的Mac也就是被LVS替换后的Target Mac。
- 被处理后生成的响应报文，被直接发送给网关，不再经过LVS节点，通过核心路由器NAT映射为外网地址。
LVS还有一种TUN模式，它是基于IP隧道技术实现的，通俗来说就是对TCP包再封装一层之后再行转发， 由目的节点依靠自己的计算能力和对IPIP隧道协议的支持，打开封装协议，取得原始协议；此种模式下，Real Server也要设置的回环IP，从而让Real Server认为原始的请求报文是从自己本地的某个应用程序发出的
七层负载均衡是根据端口号和应用层协议如HTTP协议的主机名、URL，转发报文到上游服务器（不同的IP地址+端口），一般采用Nginx实现，其支持如下几种负载均衡算法：
- round-robin：轮询，默认负载均衡算法，即以轮询的方式将请求转发到上游服务器，通过配合weight配置可以实现基于权重的轮询
- ip hash：根据客户IP进行负载均衡，即相同的IP将负载均衡到同一个upstream server
- hash key [consistent]：对某一个key进行哈希或者使用一致性哈希算法进行负载均衡。使用Hash算法存在的问题是，当添加/删除一台服务器时，将导致很多key被重新负载均衡到不同的服务器（从而导致后端可能出现问题）；因此，建议考虑使用一致性哈希算法，这样当添加/删除一台服务器时，只有少数key将被重新负载均衡到不同的服务器
- 最少连接数负载均衡，按后端服务器当前连接数转发请求。

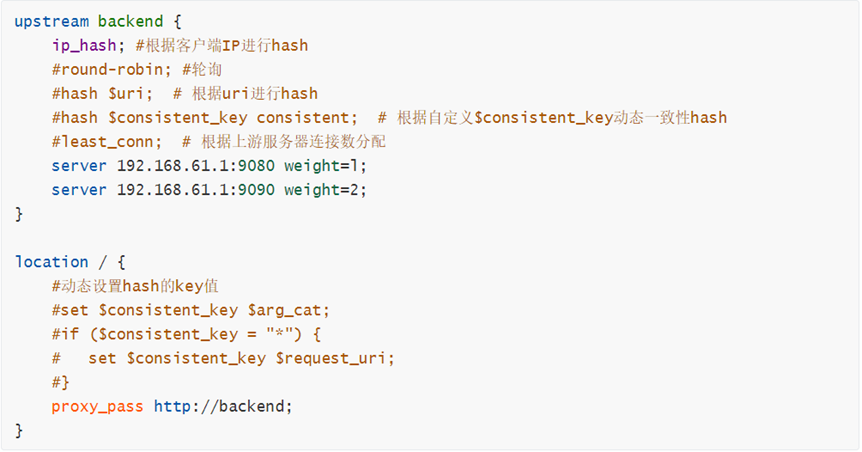

- 典型配置如下：

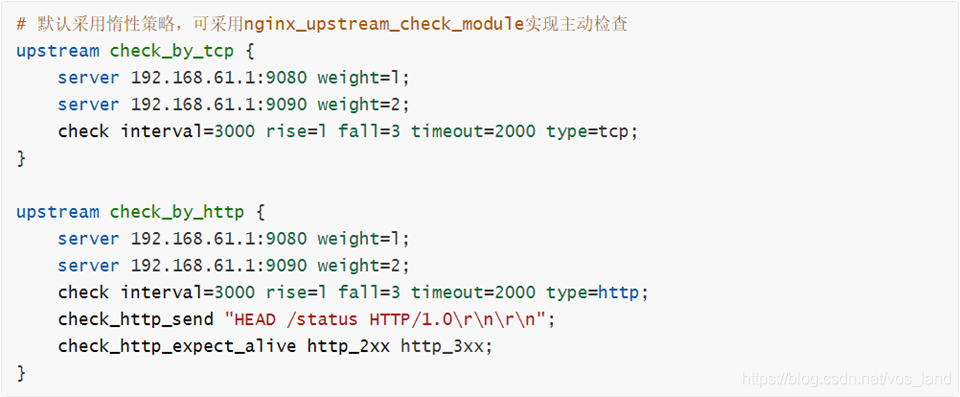

nginx还提供了较完善的健康检查机制，对上游服务器的健康检查默认采用的是惰性策略，Nginx商业版提供了health_check进行主动健康检查。免费版也可以集成nginx_upstream_check_module实现，典型配置如下图：

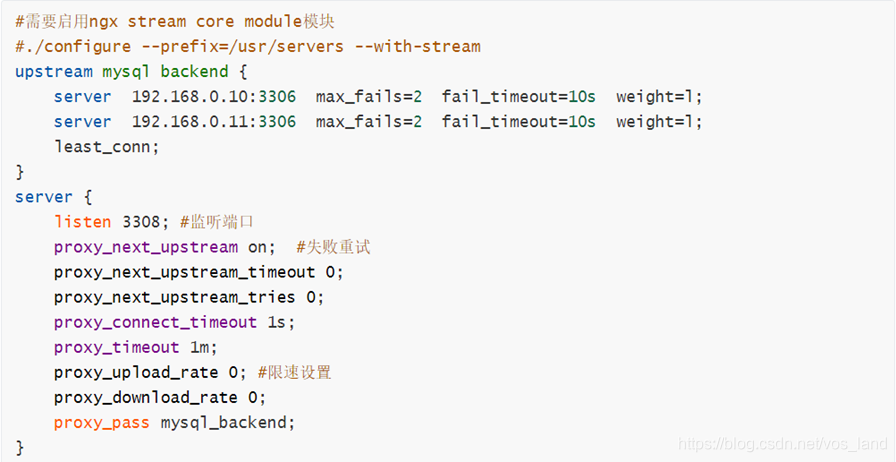

nginx现在也开始支持四层负载均衡，如我们可以利用它实现对后端mysql双写集群的负载均衡， 如下图：

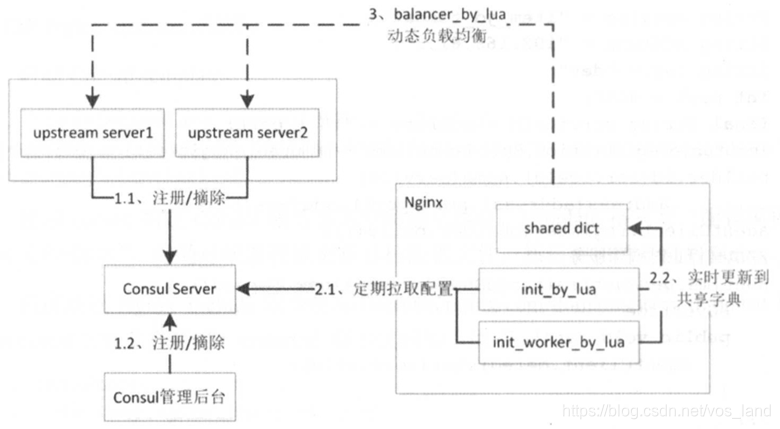

上述nginx配置中，后端服务器都是直接在配置文件中写死的，当后端服务器发生变化时，须手动编辑，维护复杂，大型应用场景下难以实施；可结合Consul / Etcd等注册中心实现动态、服务节点动态注册等，如下图使用Openresty + consul实现动态配置：
当接入层流量巨大时，可结合多种负载均衡技术，实现多层次负载均衡，常见的如F5+Nginx、LVS+Nginx等。
应用层负载均衡主要基于各种应用中间件，常用的如MQ、JMS，通过消息队列实现请求缓冲、负载均衡功能，通过消息发布订阅机制，不但实现了生产者/消费者的解耦，也实现了同一消费者组内的动态负载均衡；
此外，数据库中间件Mycat、Redis集群网关Twemproxy等，某种程度上也实现了负载均衡功能，在此基础上实现读写分离、数据聚合等特性，属于应用层负载均衡方式之一。
