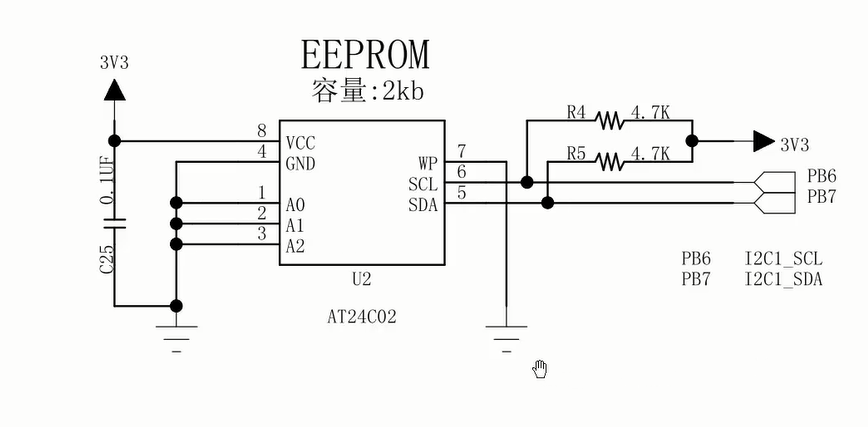

硬件连接图

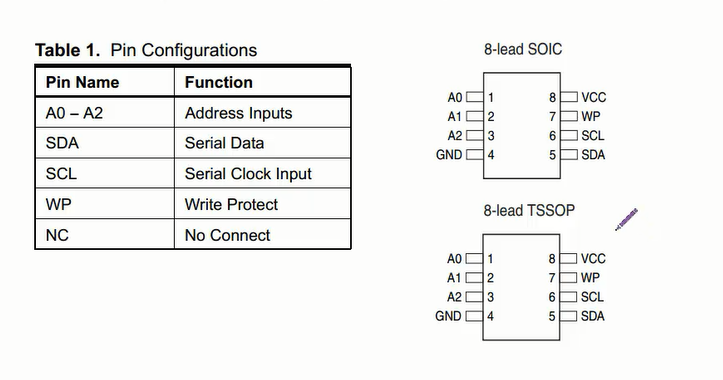

引脚图
WP：写保护位，在这里不使用写保护

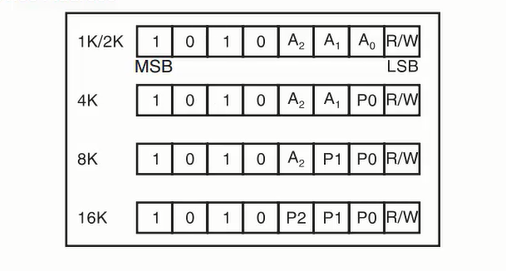

A0、A1、A2：3个地址位为整个7位地址的后三个地址，注意这里的前四位地址已经被固定成1010了即0xa，剩下的三位由这三位控制

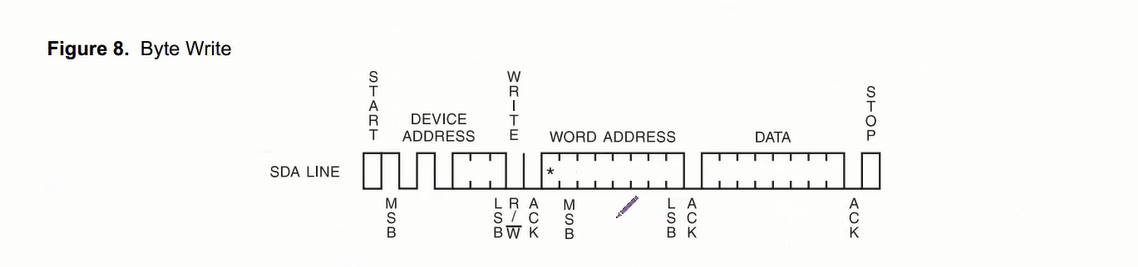

按字节写入数据
这里的MSB在前，表示AT24C02是高位先行的
WORD ADDRESS：选择将要写入的地址，也就是从AT24C02的哪一个位置来写，区别于前面的设备地址
当单片机的速度很快，单片机需要等待AT24C02的写入完成，这时单片机再次发送写入信号这个信号包含着AT24C02的地址，相当于询问AT24C02的写入是否完成，当完成时AT24C02的返回值为"0"时，代表上次写入工作已经完成
按页写入
相比按字节写入数据更快，不用每次都询问是否完成。
突发写入：给一次地址，连续写入多次数据
一次可以写入8个字节

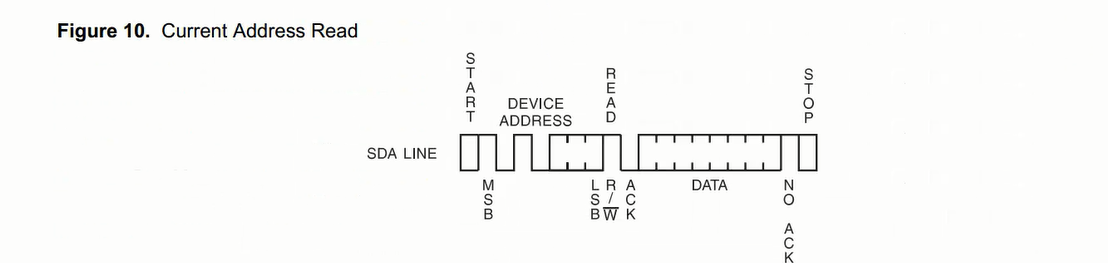

读当前地址存的数值

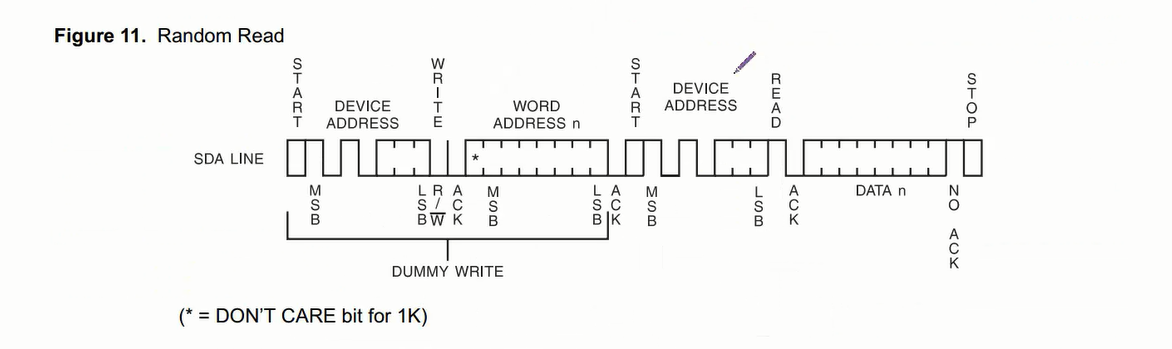

随机指定某一个字节来读取
注意：这里虽然是读取，但是由于前期需要寻址，所以这里的第一次产生其实起始信号是写入操作

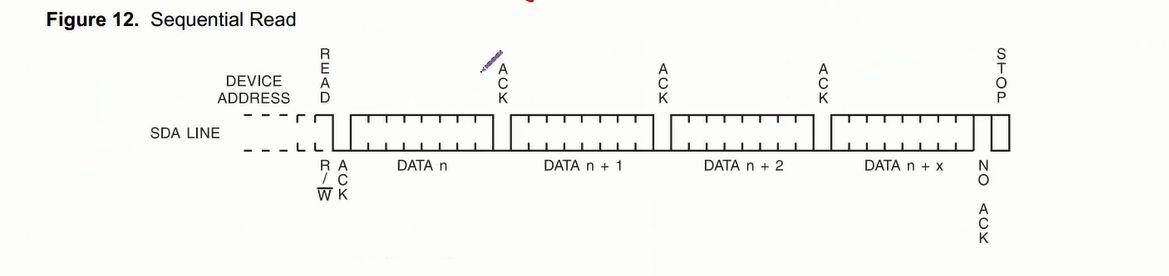

顺序读取
这与前面的随机指定某一个字节来读取类似，但是后面顺序读取只要有一直有应答信号产生，AT24C02就会一直顺序发送数据，直到主机产生非应答信号
如果到了最后一位还没有产生应答信号时，AT240C2就会从首地址读取数据发送给单片机
