MATLAB simulink 仿真

佐手、 提交于 2020-02-27 06:53:57

介绍简单实用使用simulink仿真

以经典chen混沌系统为例

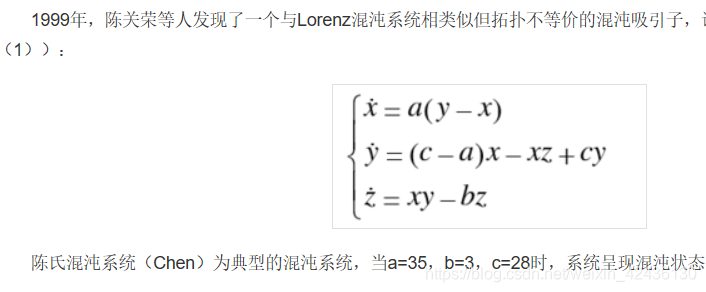

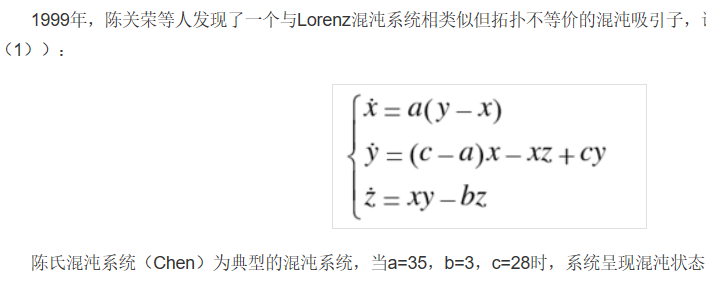

chen混沌系统描述如下
chen混沌系统
具体功能模块加入位置为:新建slx文件后,点击tools->linbrary browser,选择功能模块。可将模块拖入新建的slx中,然后根据具体要求画出仿真图
(注:ctrl+r旋转模块方向,双击设置参数。m文件中ctrl+r/t 添加/去除注释)

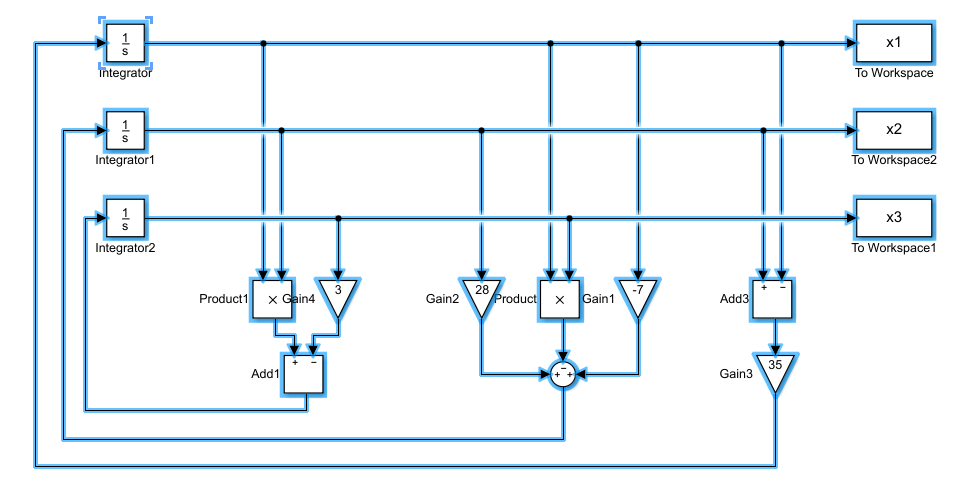

chen系统仿真图如下
chen系统仿真
s函数完成(用m文件表示自定义公式等)

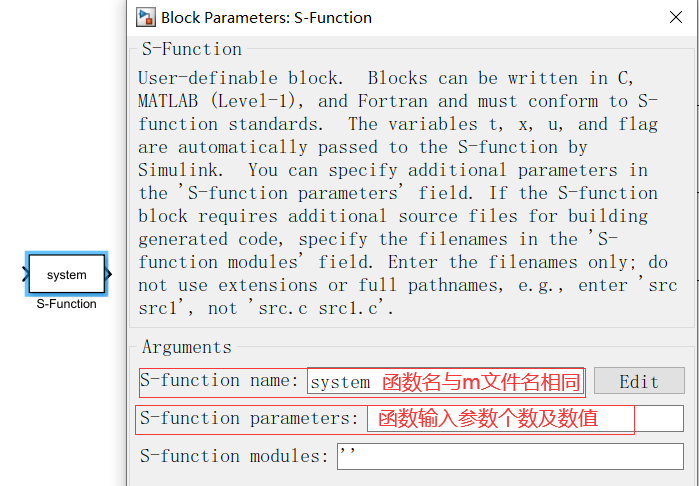

也可使用s-function模块完成,保证在同一文件夹下添加文件名相同的m文件
s函数使用说明链接s函数使用说明在这里插入图片描述

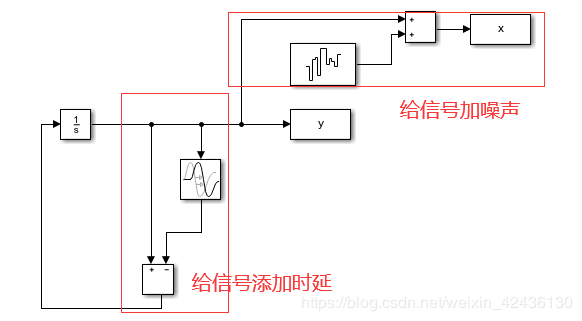

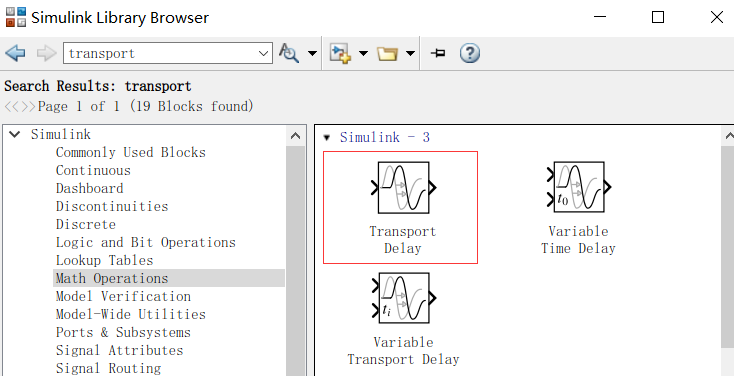

给信号添加时延和噪声

采用以下仿真为例
在这里插入图片描述
在这里插入图片描述

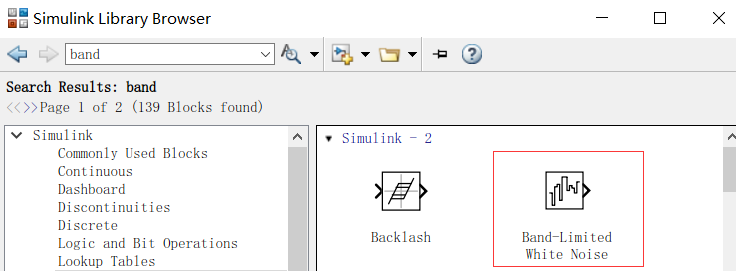

加噪加时延

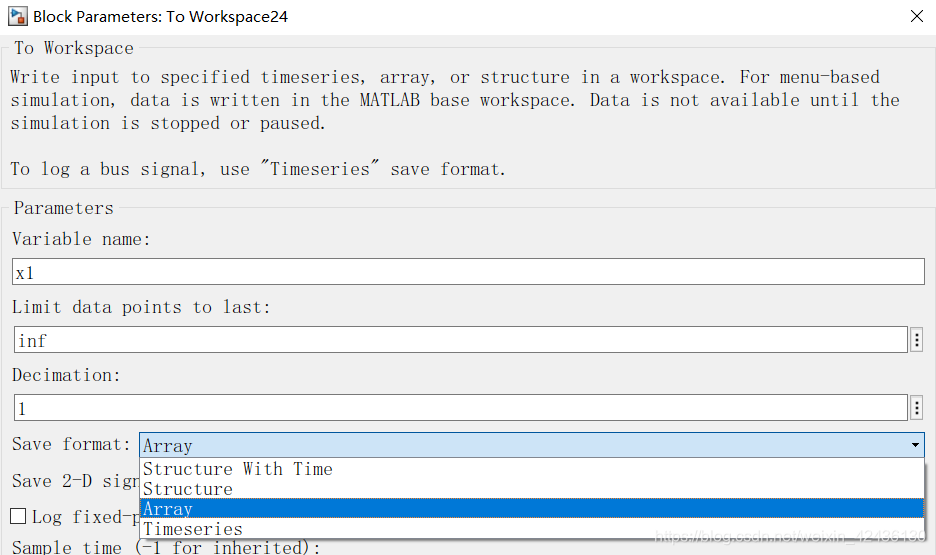

在Simulink中 to workspace可将数据输出到工作区,x为y信号加噪后的,运行后可在工作区看到x和y变量。采用save 文件名 变量名1 变量名2 格式存储变量,便于下次使用
(注意to workspace 输出格式默认设置是带时间戳的,可选择Array画图,别忘了选择存储格式。from workspace 是可以从工作区取数据,但格式需要是带时间戳的)

在这里插入图片描述
如有补充以后添加。
