工作流-定时器和异步执行

对应的五张表

基于flowable6.5版本，都以_JOB结尾，表之间的数据可以通过API接口进行流通

定时作业表(ACT_RU_TIMER_JOB)
定时作业执行表(ACT_RU_JOB)
死信作业表(ACT_RU_DEADLETTER_JOB)
挂起作业表(ACT_RU_SUSPENDED_JOB)
异步历史作业表(ACT_RU_HISTORY_JOB)

开启异步任务

默认开启状态

flowable:
#  异步执行器
  asyncExecutorActivate: true
#  异步历史执行器
  asyncHistoryExecutorActivate: true

配置异步历史

<property name="asyncHistoryEnabled" value="true" />
<property  name="asyncHistoryExecutorNumberOfRetries"  value="10"  />

asyncHistoryExecutorNumberOfRetries参数用于配置异步历史作业的重试次数

异步节点

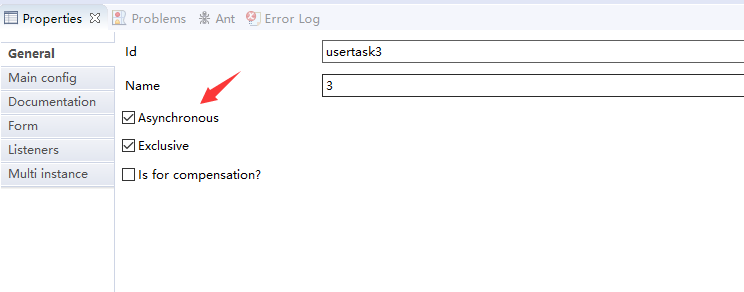

开启流程异步节点

配置 async属性为开启

 <userTask id="usertask3" name="3" activiti:async="true" activiti:candidateUsers="{小爱,肖锋}"></userTask>

异步执行器的设计

Flowable有两种作业类型：定时器（例如边界事件或用户任务中的定时器）以及异步操作（带有_flowable:async="true"_属性的服务任务）。

定时器很容易理解：保存在ACT_RU_TIMER_JOB表中，并带有给定的到期日期。异步执行器中有一个线程，周期性地检查是否有需要触发的定时器（也就是说，到期日期在当前时间“之前”）。当需要触发定时器时，从JOB表中移除该定时器，并创建一个异步作业(async job)。

异步作业在执行流程实例（即调用API）时插入数据库。如果当前Flowable引擎启用了异步执行器，则该异步作业将被_锁定(locked)_。即在ACT_RU_JOB表中插入一个作业条目，并设置其_lock owner(锁持有人)与_lock expiration time(锁到期时间)。在API调用成功后触发的事务监听器(transaction commit listener)，将会触发同一引擎中的异步执行器，让其执行该作业（因此可以保证数据库中已经保存了数据）。为此，异步执行器使用（可配置的）线程池，从其中取出线程用于执行作业，并使流程可以异步进行。如果Flowable引擎未启用异步执行器，则异步作业仍会插入ACT_RU_JOB表，但不会被锁定。

与检查定时器的线程类似，异步执行器中也有一个用于“获取”新的异步作业的线程。这里的异步作业，指的是表中存储但未被锁定的作业。这个线程会将这些作业锁定给当前Flowable引擎，并发送至异步执行器。

用于执行作业的线程池从一个内存队列中获取作业。当队列满了时（可配置），作业将会被解锁，并重新存回数据库。这样，其他的异步执行器就可以重新操作它们。

如果在执行作业期间发生了异常，这个异步作业将会转化为一个定时器作业，并带有一个到期日期。之后，它将会像普通定时器作业一样被获取，并重新变回异步作业，以实现重试。当一个作业已经重试了（可配置）几次，仍然失败，则作业被视为“死亡(dead)”，并被移至ACT_RU_DEADLETTER_JOB表。“死信(deadletter)”的概念在各种其他系统中也广泛使用。管理员需要检查失败作业的异常信息，并进行相应操作。

流程定义与流程实例都可以被暂停。这些定义或实例所关联的暂停作业，将被移至ACT_RU_SUSPENDED_JOB表，以确保用于获取作业的查询语句中的where条件尽量少。

综上所述：对于熟悉作业/异步执行器的旧实现的人来说，主要目标是让查询尽可能简单。在过去（V6以前），所有作业类型/状态使用一张表。为了满足所有使用场景，导致“where”条件十分庞大。现在已经解决了这个问题，我们的跑分也证明这个新设计带来了更好的性能，也更有弹性。[异步执行器的设计][1] [1]: http://www.shareniu.com/flowable6.5_zh_document/bpm/index.html#asyncHistoryConfig
