通俗易懂的理解卷积

教科书上一般定义函数

​的卷积如下：
连续形式：

​​离散形式：​

并且也解释了，先对g函数进行翻转，相当于在数轴上把g函数从右边褶到左边去，也就是卷积的“卷”的由来。

然后再把g函数平移到n，在这个位置对两个函数的对应点相乘，然后相加，这个过程是卷积的“积”的过程。

这篇文章主要想解释两个问题：

1. 卷积这个名词是怎么解释？“卷”是什么意思？“积”又是什么意思？
2. 卷积背后的意义是什么，该如何解释？

## 考虑的应用场景

为了更好地理解这些问题，我们先给出两个典型的应用场景：

1. 信号分析
   一个输入信号f(t)，经过一个线性系统（其特征可以用单位冲击响应函数g(t)描述）以后，输出信号应该是什么？实际上通过卷积运算就可以得到输出信号。

2. 图像处理
   输入一幅图像f(x,y)，经过特定设计的卷积核g(x,y)进行卷积处理以后，输出图像将会得到模糊，边缘强化等各种效果。

对卷积的理解

对卷积这个名词的理解：所谓两个函数的卷积，本质上就是先将一个函数翻转，然后进行滑动叠加。

在连续情况下，叠加指的是对两个函数的乘积求积分，在离散情况下就是加权求和，为简单起见就统一称为叠加。

整体看来是这么个过程：

翻转——>滑动——>叠加——>滑动——>叠加——>滑动——>叠加…多次滑动得到的一系列叠加值，构成了卷积函数。

卷积的“卷”，指的的函数的翻转，从 g(t) 变成 g(-t) 的这个过程；同时，“卷”还有滑动的意味在里面。如果把卷积翻译为“褶积”，那么这个“褶”字就只有翻转的含义了。

卷积的“积”，指的是积分/加权求和。

有些文章只强调滑动叠加求和，而没有说函数的翻转，我觉得是不全面的；有的文章对“卷”的理解其实是“积”，我觉得是张冠李戴。

对卷积的意义的理解：

1. 从“积”的过程可以看到，我们得到的叠加值，是个全局的概念。以信号分析为例，卷积的结果是不仅跟当前时刻输入信号的响应值有关，也跟过去所有时刻输入信号的响应都有关系，考虑了对过去的所有输入的效果的累积。在图像处理的中，卷积处理的结果，其实就是把每个像素周边的，甚至是整个图像的像素都考虑进来，对当前像素进行某种加权处理。所以说，“积”是全局概念，或者说是一种“混合”，把两个函数在时间或者空间上进行混合。

2. 那为什么要进行“卷”？直接相乘不好吗？我的理解，进行“卷”（翻转）的目的其实是施加一种约束，它指定了在“积”的时候以什么为参照。在信号分析的场景，它指定了在哪个特定时间点的前后进行“积”，在空间分析的场景，它指定了在哪个位置的周边进行累积处理。

举例说明下面举几个例子说明为什么要翻转，以及叠加求和的意义。

例2：丢骰子
在本问题 如何通俗易懂地解释卷积？中排名第一的 马同学在中举了一个很好的例子（下面的一些图摘自马同学的文章，在此表示感谢），用丢骰子说明了卷积的应用。

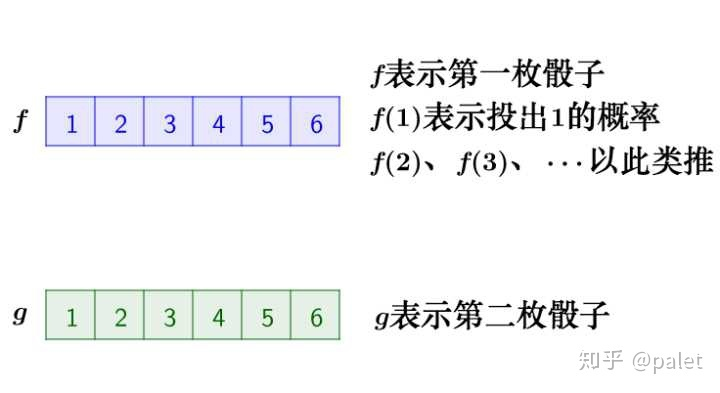

要解决的问题是：有两枚骰子，把它们都抛出去，两枚骰子点数加起来为4的概率是多少?

分析一下，两枚骰子点数加起来为4的情况有三种情况：1+3=4， 2+2=4, 3+1=4

因此，两枚骰子点数加起来为4的概率为：

​​写成卷积的方式就是：

​​在这里我想进一步用上面的翻转滑动叠加的逻辑进行解释。

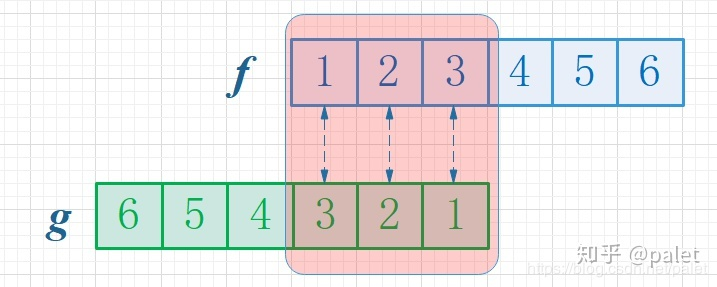

首先，因为两个骰子的点数和是4，为了满足这个约束条件，我们还是把函数 g 翻转一下，然后阴影区域上下对应的数相乘，然后累加，相当于求自变量为4的卷积值，如下图所示：

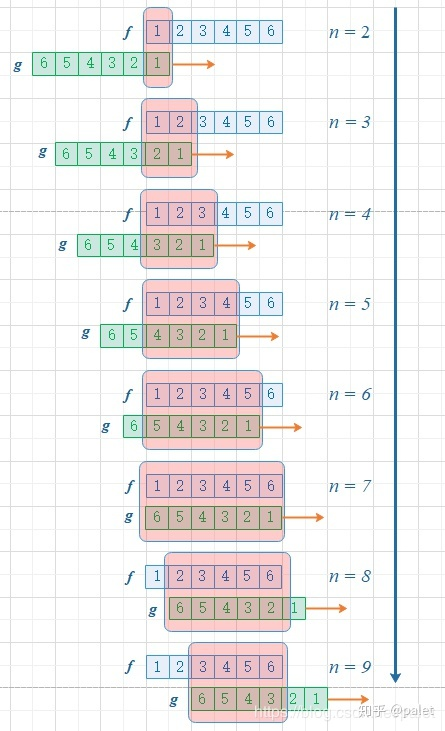

​​进一步，如此翻转以后，可以方便地进行推广去求两个骰子点数和为 n 时的概率，为f 和 g的卷积 f*g(n)，如下图所示：

​​由上图可以看到，函数 g 的滑动，带来的是点数和的增大。这个例子中对f和g的约束条件就是点数和，它也是卷积函数的自变量。有兴趣还可以算算，如果骰子的每个点数出现的概率是均等的，那么两个骰子的点数和n=7的时候，概率最大.

例3：图像处理

还是引用知乎问题 如何通俗易懂地解释卷积？中 马同学的例子。图像可以表示为矩阵形式（下图摘自马同学的文章）

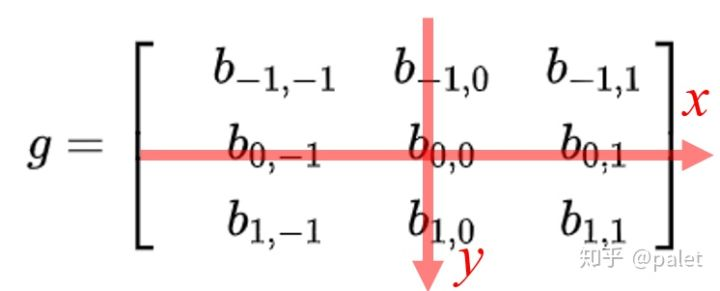

对图像的处理函数（如平滑，或者边缘提取），也可以用一个g矩阵来表示，如：

注意，我们在处理平面空间的问题，已经是二维函数了，相当于：


那么函数f和g的在（u，v）处的卷积 [公式] 该如何计算呢？

按卷积的定义，二维离散形式的卷积公式应该是：

从卷积定义来看，应该是在x和y两个方向去累加（对应上面离散公式中的i和j两个下标），而且是无界的，从负无穷到正无穷。可是，真实世界都是有界的。例如，上面列举的图像处理函数g实际上是个3x3的矩阵，意味着，在除了原点附近以外，其它所有点的取值都为0。考虑到这个因素，上面的公式其实退化了，它只把坐标（u,v）附近的点选择出来做计算了。所以，真正的计算如下所示：

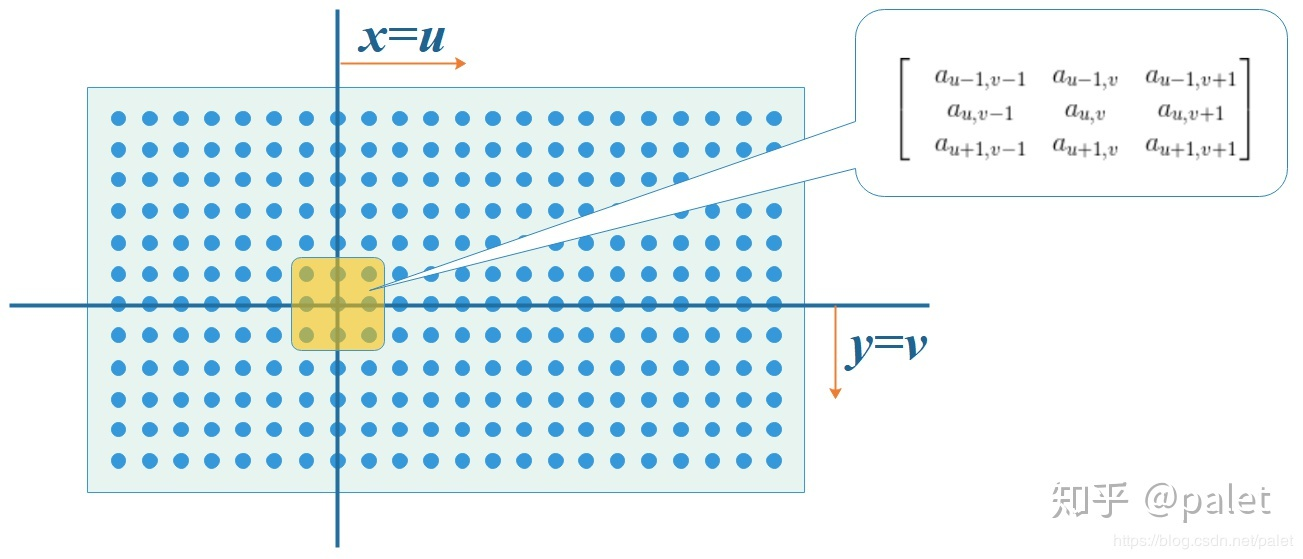

​​首先我们在原始图像矩阵中取出（u,v）处的矩阵：

然后将图像处理矩阵翻转（这个翻转有点意思，可以有几种不同的理解，其效果是等效的：（1）先沿x轴翻转，再沿y轴翻转；（2）先沿x轴翻转，再沿y轴翻转；），如下：

原始矩阵：

翻转后的矩阵：

（1）先沿x轴翻转，再沿y轴翻转

（2）先沿y轴翻转，再沿x轴翻转

计算卷积时，就可以用 [公式] 和 [公式] 的内积：


作者：palet
链接：https://www.zhihu.com/question/22298352/answer/637156871
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

请注意，以上公式有一个特点，做乘法的两个对应变量a,b的下标之和都是（u,v），其目的是对这种加权求和进行一种约束。这也是为什么要将矩阵g进行翻转的原因。以上矩阵下标之所以那么写，并且进行了翻转，是为了让大家更清楚地看到跟卷积的关系。这样做的好处是便于推广，也便于理解其物理意义。实际在计算的时候，都是用翻转以后的矩阵，直接求矩阵内积就可以了。

以上计算的是（u,v）处的卷积，延x轴或者y轴滑动，就可以求出图像中各个位置的卷积，其输出结果是处理以后的图像（即经过平滑、边缘提取等各种处理的图像）。

再深入思考一下，在算图像卷积的时候，我们是直接在原始图像矩阵中取了（u,v）处的矩阵，为什么要取这个位置的矩阵，本质上其实是为了满足以上的约束。因为我们要算（u，v）处的卷积，而g矩阵是3x3的矩阵，要满足下标跟这个3x3矩阵的和是（u,v），只能是取原始图像中以（u，v）为中心的这个3x3矩阵，即图中的阴影区域的矩阵。

推而广之，如果如果g矩阵不是3x3，而是7x7，那我们就要在原始图像中取以（u，v）为中心的7x7矩阵进行计算。由此可见，这种卷积就是把原始图像中的相邻像素都考虑进来，进行混合。相邻的区域范围取决于g矩阵的维度，维度越大，涉及的周边像素越多。而矩阵的设计，则决定了这种混合输出的图像跟原始图像比，究竟是模糊了，还是更锐利了。

比如说，如下图像处理矩阵将使得图像变得更为平滑，显得更模糊，因为它联合周边像素进行了平均处理：

而如下图像处理矩阵将使得像素值变化明显的地方更为明显，强化边缘，而变化平缓的地方没有影响，达到提取边缘的目的：
