一、单片机概念：

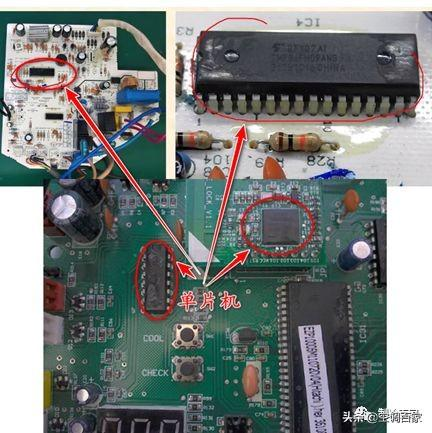

单片机：单片机是一种集成电路芯片，是采用超大规模集成电路：集成了中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O接口和中断系统、定时器/计数器等功能，集成到一块硅片上构成的一个小而完善的微型计算机系统。
二、芯片工作三要素：
01、电源电路：为电路板提供工作电源

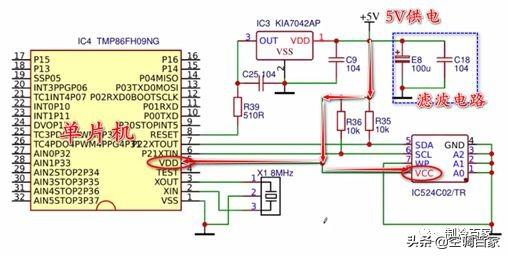

变压器过来5V的电源，经过滤波电路之后，接到IC4单片机VDD引脚和IC5单片机VCC的引脚上。

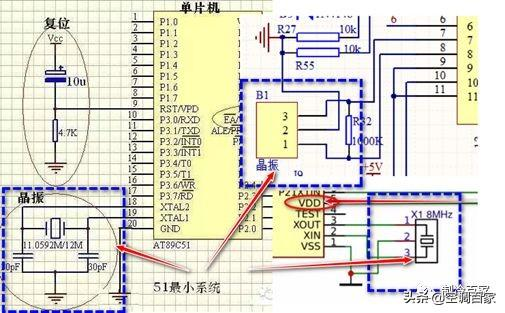

02、晶振电路（也叫时钟振荡电路）
系统提供一个基准的时钟序列，以保障系统正常准确的工作。

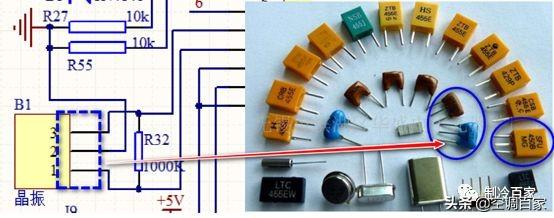

振片常用的有两脚或者三脚的；
室内机电路板的晶振的1,3脚接入了单片机的7,8脚，晶振的2脚接地。这样，就可以给单片机提供一个4M的时钟频率。
注意：如果晶振片坏了，必须要同型号的晶振片来替换。
复位电路：使单片机内部程序初始化；
我们先看两个复位电路的原理图：

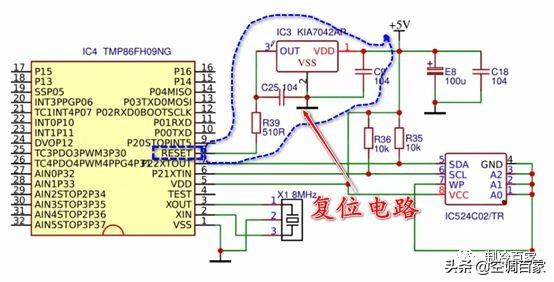

以上复位电路采用IC3集成模块，5V电压接近IC3模块的引脚1，引脚2接地GND，引脚3出来复位电路通过R39接近IC4主模块的引脚8（RESET）。
以上复位电路比较简单，有下面几个元器件构成：
R92，D5，C57，C52。空调刚开始上电的时候，由于C57这个电解电容的存在，芯片的第3个引脚就会维持一段时间的低电平，它的低电平的时间会大于单片机的复位要求的低电平的时间，所以就会使芯片复位。
