电路设计中常常需要延迟上电的方法，本文和大家一起简单的探讨下这个问题。
电源监控
在很多电路中需要对供电电源监控，当电源的电压低于某个数值时，系统很有可能就不能正常工作了，现在很多电源管理模块都提供这样的引脚，通常名为Power Good，简称PG，如图1所示：

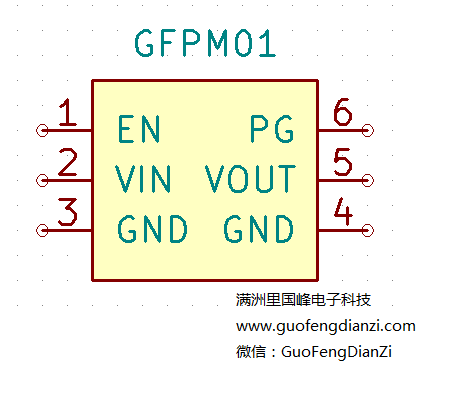

图1：电源模块样板[1]
有电源供电电压监测功能，当输出电压低于预计数值的90% 时（根据厂家不同，数值略有不同），power good引脚输出低电平（或者高电平，看器件）防止系统供电出错。
有些器件的PG引脚是漏极开漏电路，则需要在片外加上拉电阻，如图2所示：

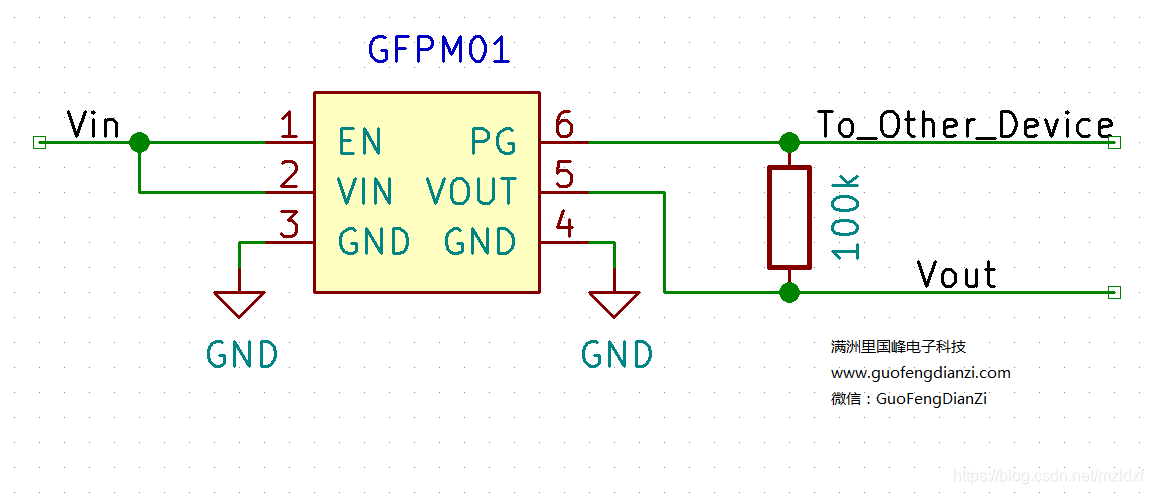

图2： Power Good 引脚加上拉电阻[1]
上电顺序
在负责的电路中，不同的器件常常需要有不同的上电顺序，比如有些FPGA需要先给3.3V的内核供电，至少20ms后才给5V的IO口供电，以避免器件的损毁。在射频电路和模拟电路中也有些这样的需求，例如需要Vout1先上电，Vout2后上电，最简单也是最容易想到的是使用RC延时电路，方案1：

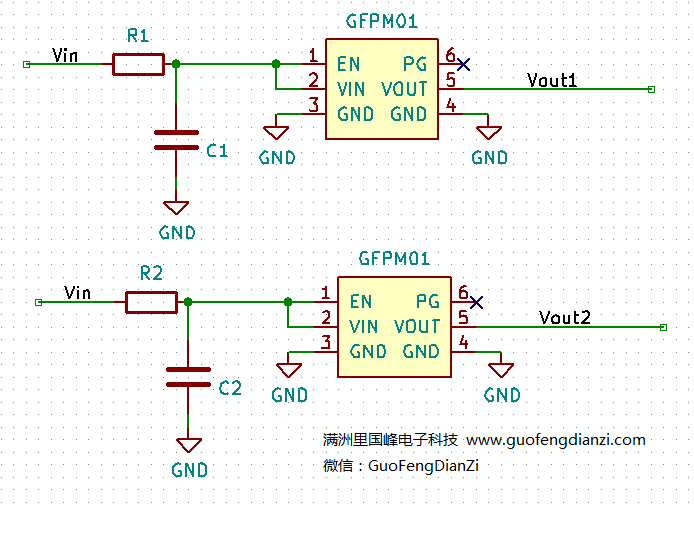

图3：在电压输入端使用RC电路
方案1可以设置R1，C1，R2，C2的数值以完成不同的延时，从而可以改变上电上电顺序，但是有缺点，因为在供电回路中串联了电阻，如果是给功放等大功率的器件供电，会产生很大的损耗。
方案2，利用电源模块的使能引脚，现在的电源管理芯片都有使能引脚，在是能引脚处加RC电路可以完成延时：

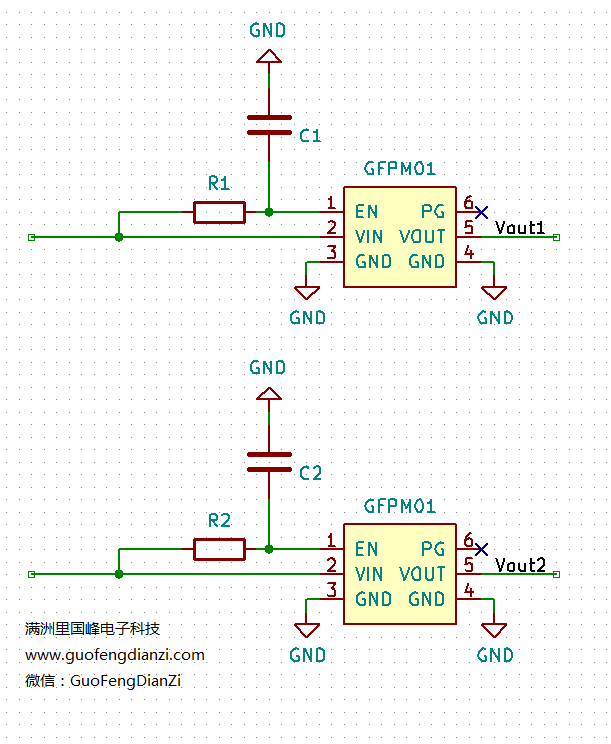

图4：在使能输入端使用RC电路
在使能端使用RC电路可以满足一些不精确控制延时的场合。在精确控制上电顺序的场合，可以使用专用的集成电路芯片，欢迎大家咨询电源管理方案。

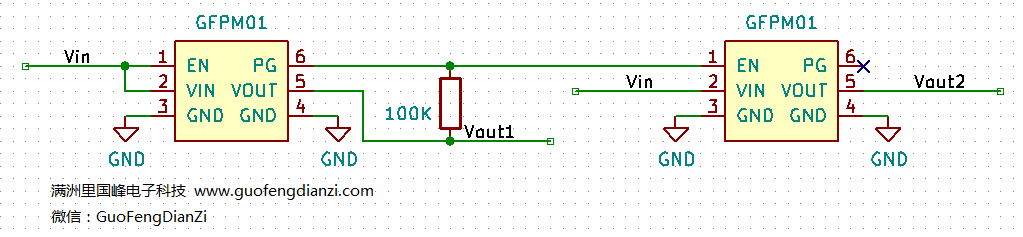

方案3：利用电源监测引脚PG和使能引脚，完成上电顺序的控制，如图5所示，先上电的Vout1在完成上电后，PG引脚会产生一个高电平，该高电平使能下一个要上电的模块输出Vout2。
作者：伏熊（专业：射频芯片设计、雷达系统、嵌入式。欢迎大家项目合作交流。）
微信：GuoFengDianZi
