拓扑设计

拓扑搭建

配置

底层

路由

策略

测试

一、拓扑设计

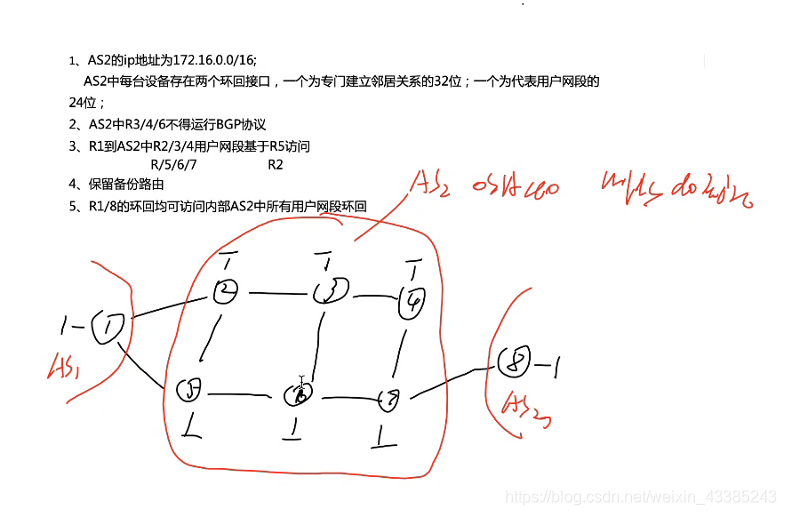

1.实验要求

2.ip 地址规划

172.16.0.0/30骨干

172.16.1.0/32环回1

172.16.2.0/24用户网段

~~~~~

172.16.7.0/24用户网段

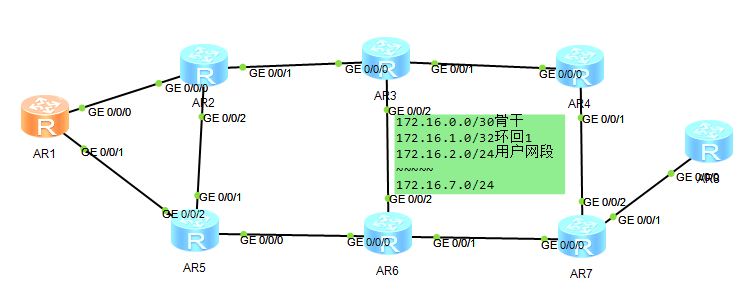

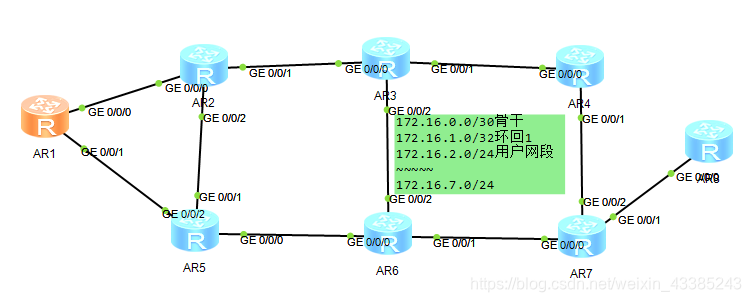

二、拓扑搭建

三、配置

1.底层

查看底层IP

2.路由

1）AS2区域路由----IGP,以R2为例：

[r2]ospf 1 router-id 2.2.2.2

[r2-ospf-1]area 0

[r2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

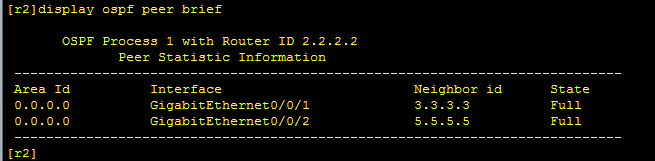

查看邻居表：

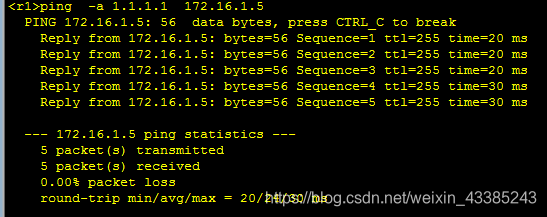

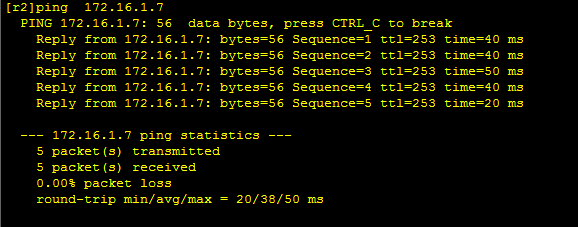

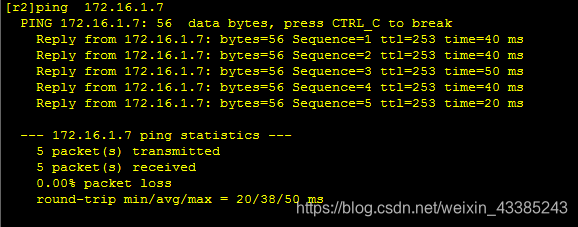

测试AS2内部路由：

2）修改网络类型

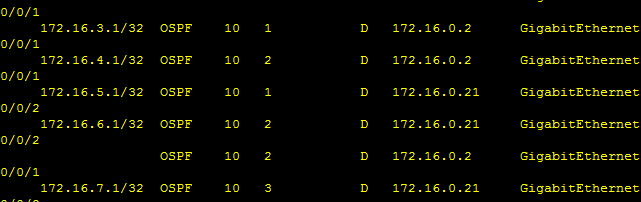

查看修改前的路由表：

通过上图可以看出模拟用户网段的掩码是/32位，本实验规划其为/24位,因此修改网络类型，避免影响后期的宣告。(AS2内的所有路由器模拟用户网段都要修改)

[r2]interface LoopBack 2

[r2-LoopBack2]ospf network-type broadcast

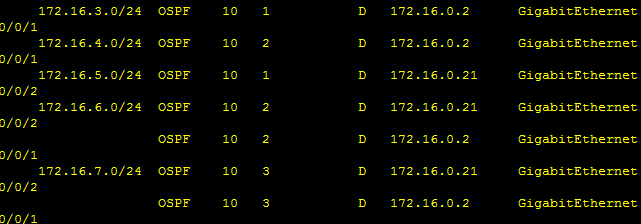

查看修改后的路由表：

3）运行BGP,以R2/R1为例：

R1:

[r1]bgp 1

[r1-bgp]router-id 1.1.1.1

[r1-bgp]peer 12.1.1.2 as-number 2

[r1-bgp]peer 15.1.1.2 as-number 2

R2:

[r2]BGP 2

[r2-bgp]router-id 172.16.1.2

[r2-bgp]peer 12.1.1.1 as-number 1

[r2-bgp]peer 172.16.1.5 as-number 2

[r2-bgp]peer 172.16.1.5 connect-interface LoopBack 1

[r2-bgp]peer 172.16.1.4 as-number 2

[r2-bgp]peer 172.16.1.4 connect-interface LoopBack 1

[r2-bgp]peer 172.16.1.7 as-number 2

[r2-bgp]peer 172.16.1.7 connect-interface LoopBack 1

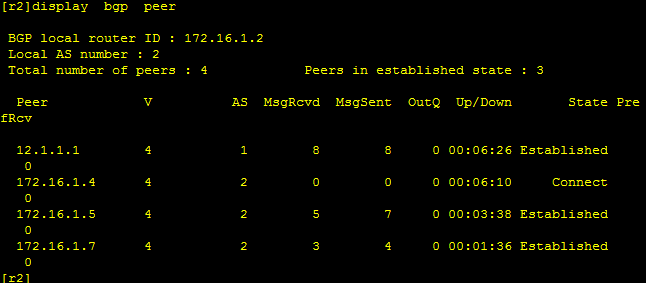

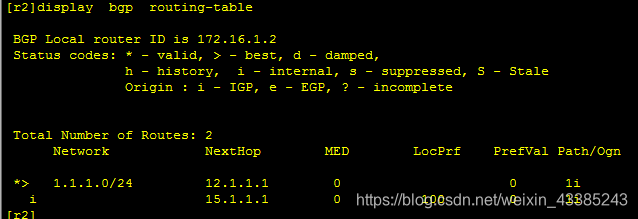

查看ＢＧＰ表：

４）宣告ＢＧＰ路由．

[r1]bgp 1

[r1-bgp]network 1.1.1.0 24

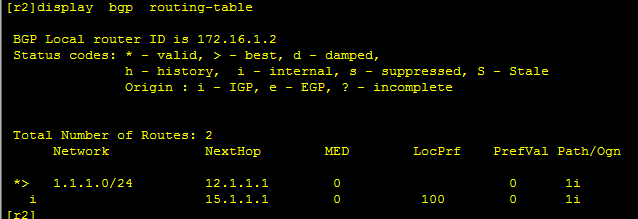

查看ＢＧＰ路由表；

Ｒ１：

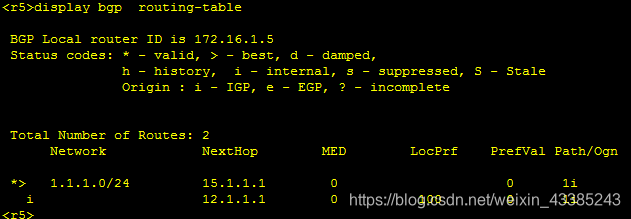

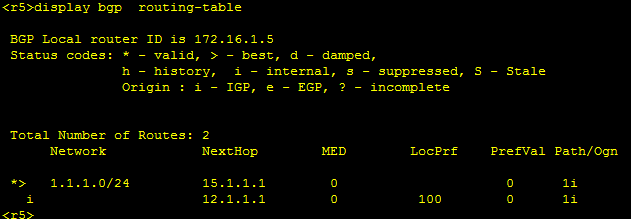

Ｒ５：

Ｒ７：

Ｒ７的１.１.１.０/２４路由不优，是因为ＩＢＧＰ水平分割，其下一跳不可达，所以修改Ｒ２／Ｒ５的下一跳。（Ｒ５同步）

[r2-bgp]peer 172.16.1.7 next-hop-local

[r2-bgp]peer 172.16.1.5 next-hop-local　　　　／／防止Ｒ１至Ｒ５的链路断开，让Ｒ２和Ｒ５成为ＩＢＧＰ关系，导致路由不传递。

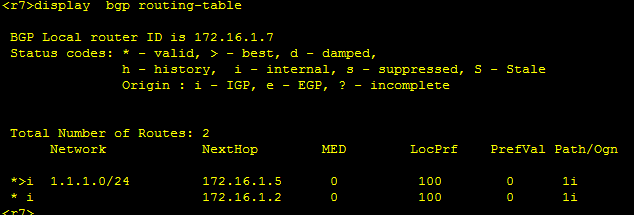

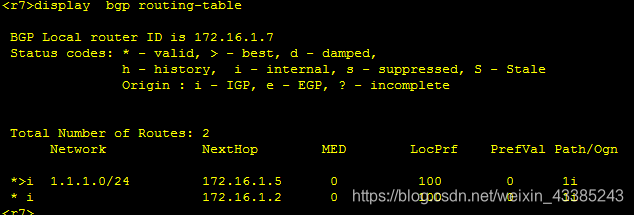

查看Ｒ７ｂｇｐ路由表：

Ｒ８：

[r8]bgp 3

[r8-bgp]network 8.8.8.0 24

同样修改Ｒ７的下一跳：

[r7-bgp]peer 172.16.1.2 next-hop-local

[r7-bgp]peer 172.16.1.5 　next-hop-local

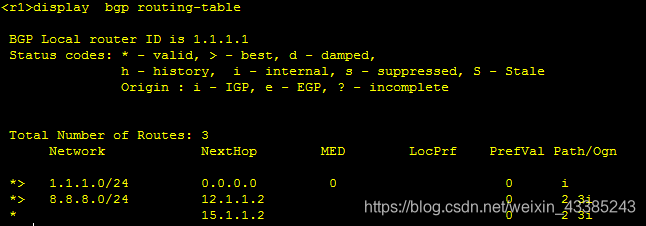

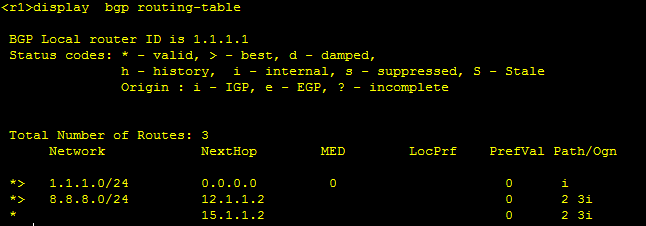

查看Ｒ１ｂｇｐ路由表：

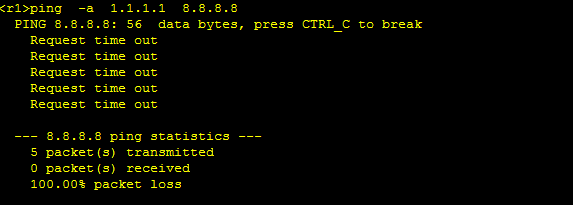

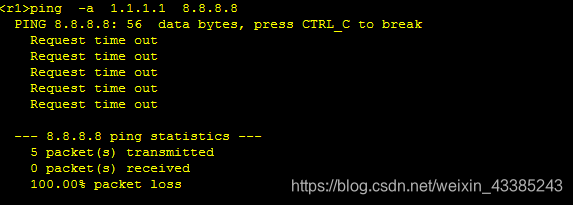

测试：

因为ＢＧＰ路由黑洞，导致数据层面路由无法查询目标网段。解决bgp路由黑洞，使用MPLS协议。本实验构建mpls域，即AS2区域为MPLS区域。然后所有AS2区域的路由器开启mpls协议。具体配置如下：

以R2为例：配置MPLS – LDP

[r2]mpls lsr-id 172.16.1.2 //必须先定义mpls的router-id，要为本地设备的真实ip地址，且邻居可达

[r2]mpls // 开启mpls协议

[r2-mpls]mpls ldp //再激活LDP协议mpl

[r2-mpls-ldp]q

[r2]interface GigabitEthernet 0/0/1 //之后需要在所有标签经过的接口上开启协议

[r2-GigabitEthernet0/0/1]mpls

[r2-GigabitEthernet0/0/1]mpls ldp

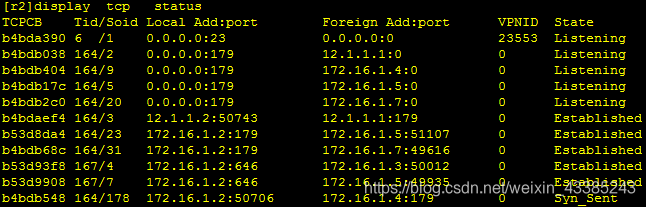

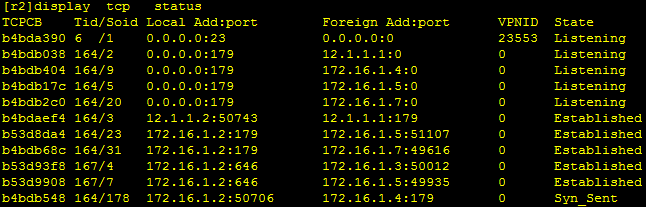

当启动配置完成后，邻居间使用UDP报文组播收发hello包；之后基于hello包中的router-id地址进行TCP会话的建立；

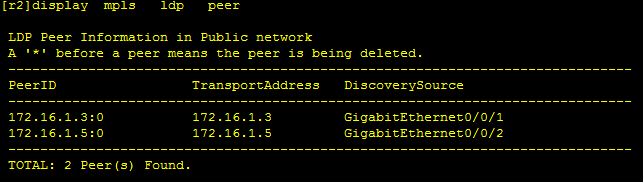

查看mpls邻居：

当mpls邻居关系建立，默认会生成三张表

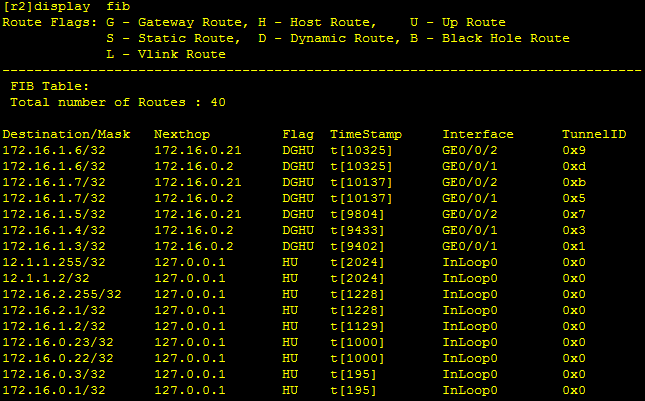

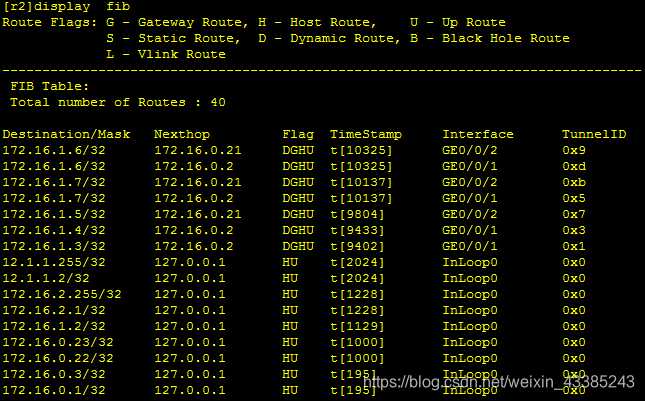

FIB表：

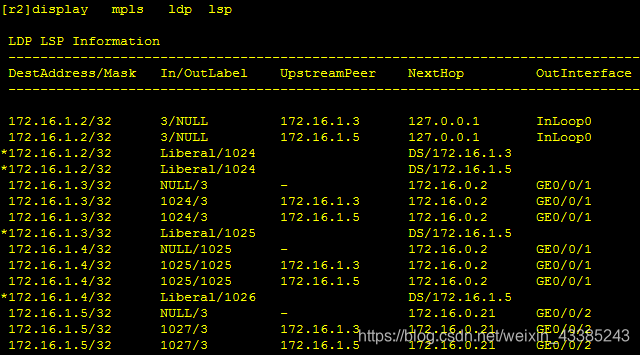

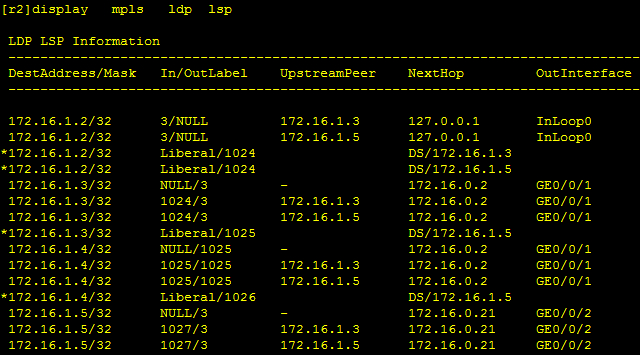

LIB表，华为基于32位主机路由，生成标签号，存于LIB表中，之后邻居间共享LIB表

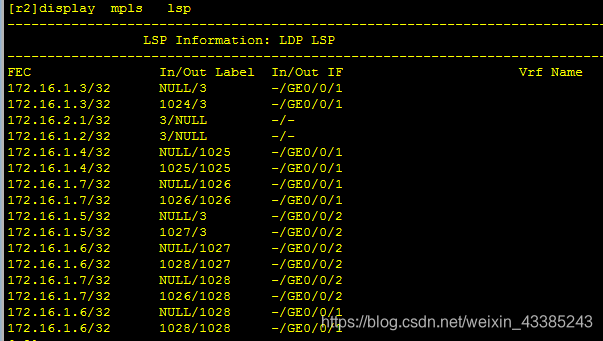

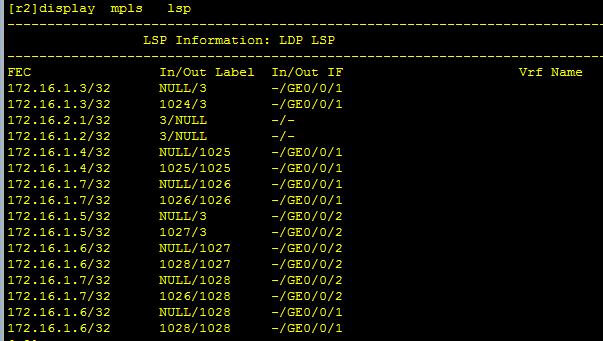

最后路由器将LIB和FIB集合，生成最佳路径的标签转发规则—LFIB

注：默认华为仅针对32位主机路由分配标签

测试结果：

原因：华为设备默认不为BGP协议执行下一跳标签机制，cisco默认执行；

华为设备需要开启，路由基于隧道进行递归查找。

[r2]route recursive-lookup tunnel //开启下一跳标签服务，ebgp设备均需操作。

AS2bgp路由宣告,R2/R5/R7相同操作。

[r2]ip route-static 172.16.0.0 21 NULL 0

[r2-bgp]network 172.16.0.0 21

测试:

R8/R1访问AS2其他未启用BGP协议路由器，测试不成功因为数据包有去无回，所以写静态缺省至ebgp设备，让其再通过bgp协议转发，具体如下操作。

[r3]ip route-static 0.0.0.0 0 172.16.0.1

[r4]ip route-static 0.0.0.0 0 172.16.0.10

[r6]ip route-static 0.0.0.0 0 172.16.0.21

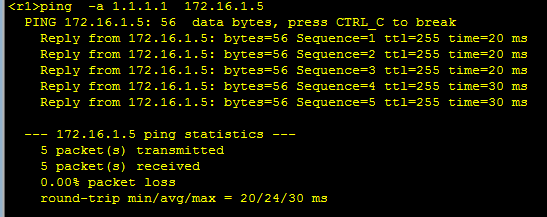

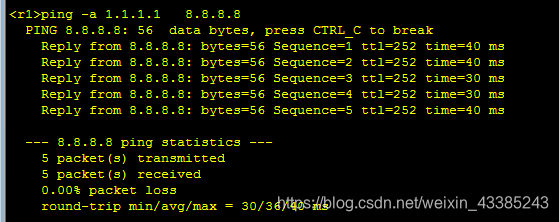

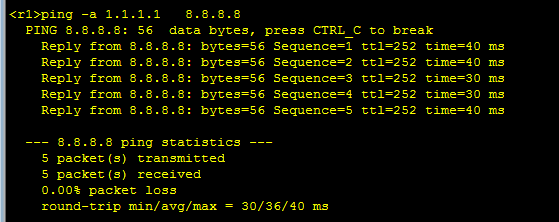

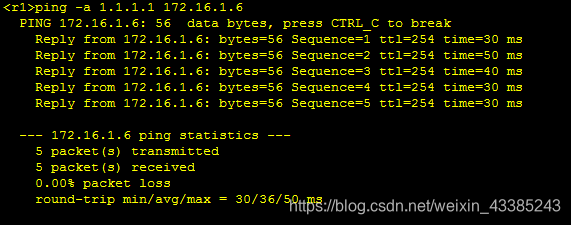

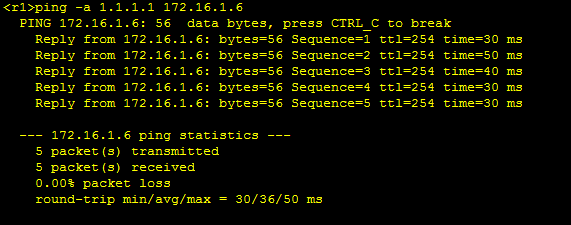

测试:

3. 策略

1)宣告明细路由。

[r2]bgp 2

[r2-bgp]network 172.16.2.0 24

[r2-bgp]network 172.16.3.0 24

[r2-bgp]network 172.16.4.0 24

[r5]bgp 2

[r5-bgp]network 172.16.5.0 24

[r5-bgp]network 172.16.6.0 24

[r5-bgp]network 172.16.7.0 24

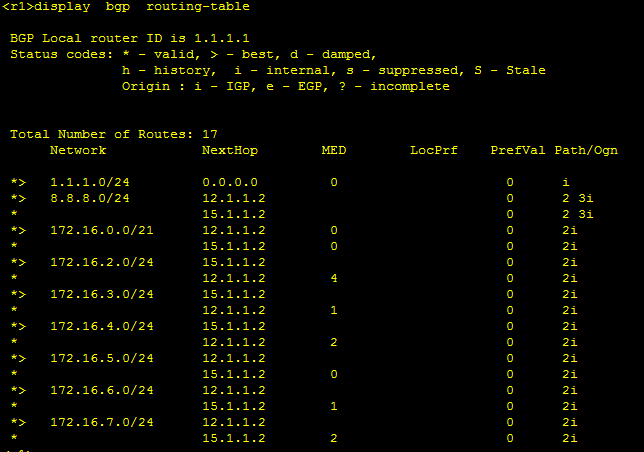

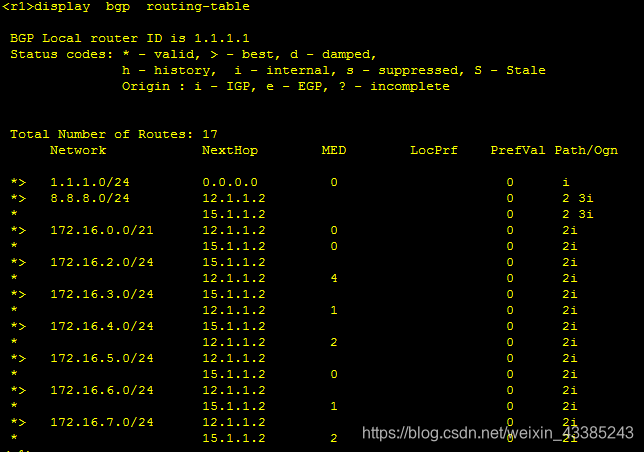

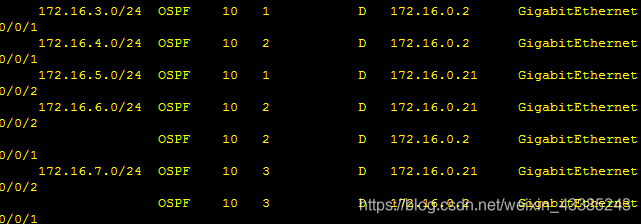

根据题设要求，R1基med于R5访问R2/R3/R4，由上图可知，R1去R2走直连，为什么？因为bgp选路规则，优选Router_ID最小的路由器发布的路由。R3/R4的路由通过R5走，因为通过R2走带度量值，也称BGP的MDE值,而R5收敛R3/R4路由,其MED值会清零，因此造成上图路由表的加表情况。所以通过前缀修改med值干涉选路。
