模电基础-1:分立器件

1.二极管

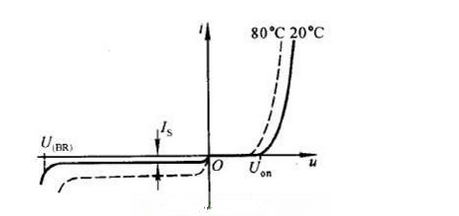

  1. 普通二极管:单向导通特性(整流),反向一定电流条件下稳定电压(主要是保护限压)
    在这里插入图片描述

  2. 发光二极管:正向导通即发光,不同颜色导能电压不一,电流与亮度成正比,应用时需合理匹配好电阻;一般都由单片机IO口驱动能力范围以内,可直接点亮
    红色发光二极管1.7-2.5V
    绿色发光二极管2.0-2.4V
    黄色发光二极管1.9-2.4V
    蓝/白色发光二极管3.0-3.8V

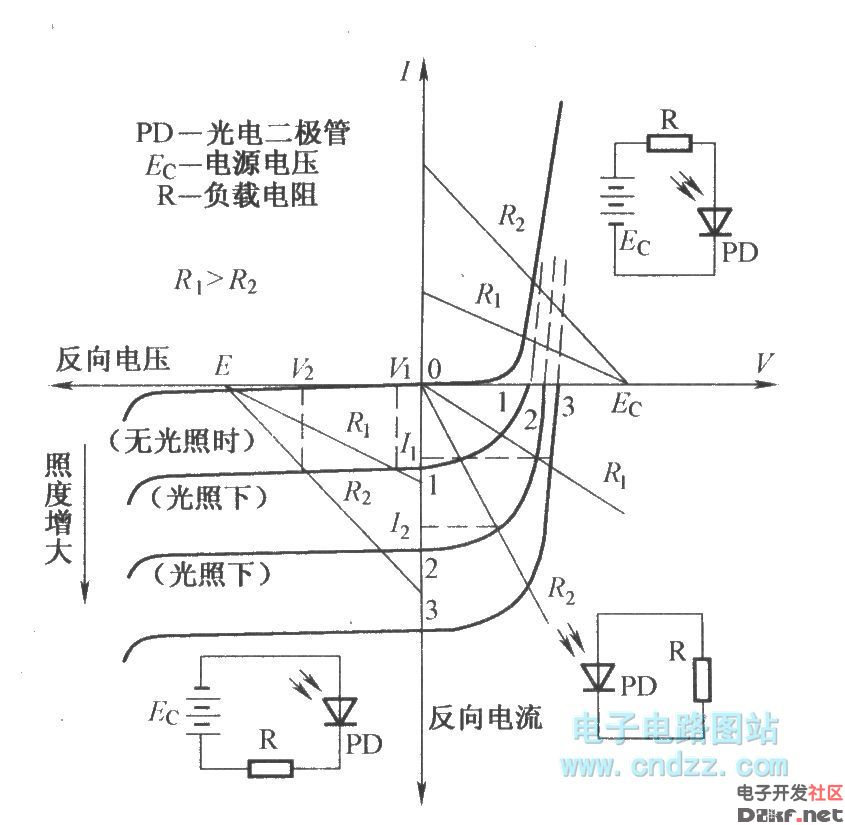

  3. 光电二极管:无光下与普通二极管特性一致;光照下加反向电压产生光电流,与照度成线性关系
    在这里插入图片描述

2.三极管

按控制方式来分可分为两种:一种是电流控制电流型,如常称之为NPN和PNP;另一种是电压控制电流型,常称之为MOS管。其中根据工艺有多种细类,这里为方便理解而简单分类。

  1. NPN&PNP(BJT):
    应用分两种:电流放大、信号放大或功率放大,管子均工作在放大区,需保证工作条件;做开关使用,工作于饱和区。

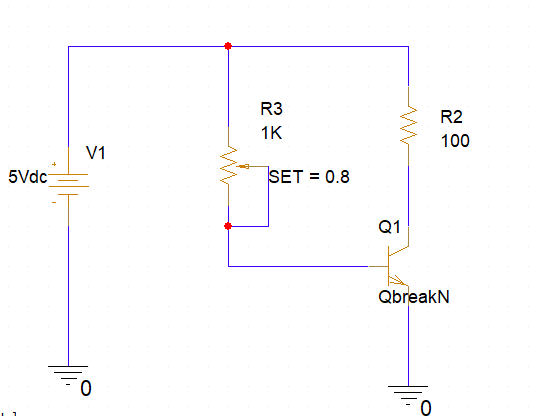

在这里插入图片描述

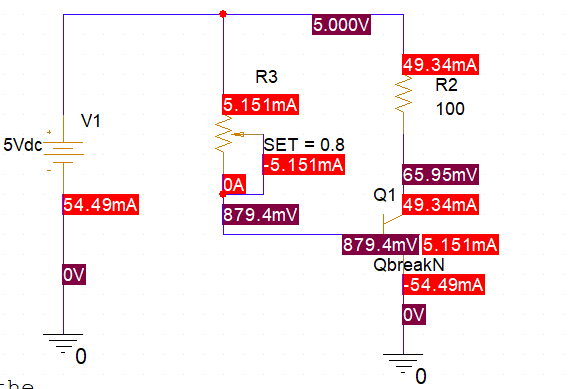

调节上图中电阻R3电位器系数可改变Q1控制电流Ibe,从而控制流经R2的电流Ice,运行PSpice仿真可计算各结点电压及电流值
在这里插入图片描述

NPN型仿真

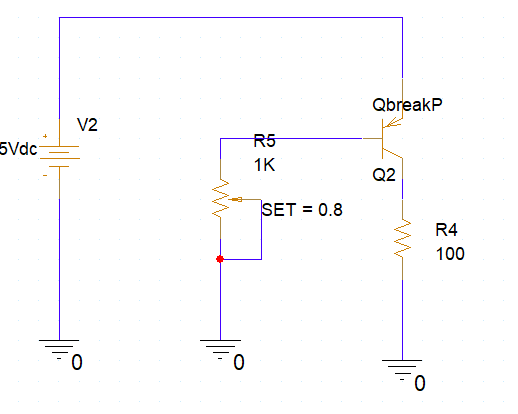

同理可画PNP
在这里插入图片描述
在这里插入图片描述

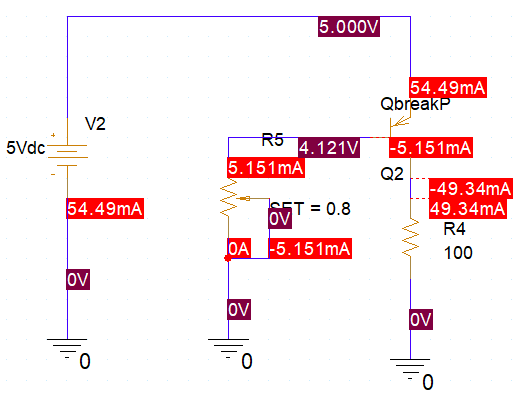

PNP型仿真
3. MOS管(FET)

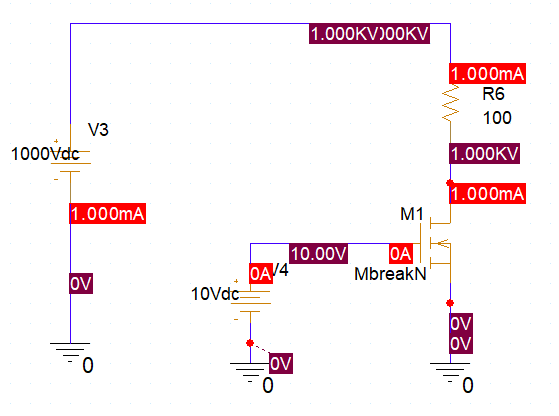

NMOS

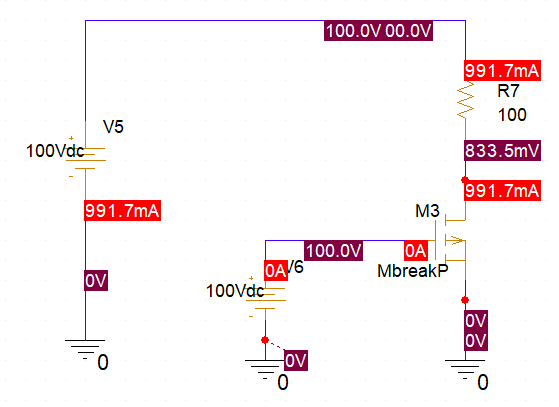

PMOS
上述Pspice仿真工程可参见:
https://download.csdn.net/download/faldercs/12136909
