PCB生产文件输出及整理

点点圈 提交于 2020-02-23 00:19:59
  1. 装配图的输出
  2. BOM文件的输出
  3. Gerber文件的输出
  4. 规范文件的整理

装配图:发给贴片厂,进行元器件装配的参考
BOM表:物料表格,采购可以根据BOM表进行采购
Gerber:板厂进行生产PCB时的文件

1. 装配图的输出的两种方式

法1:

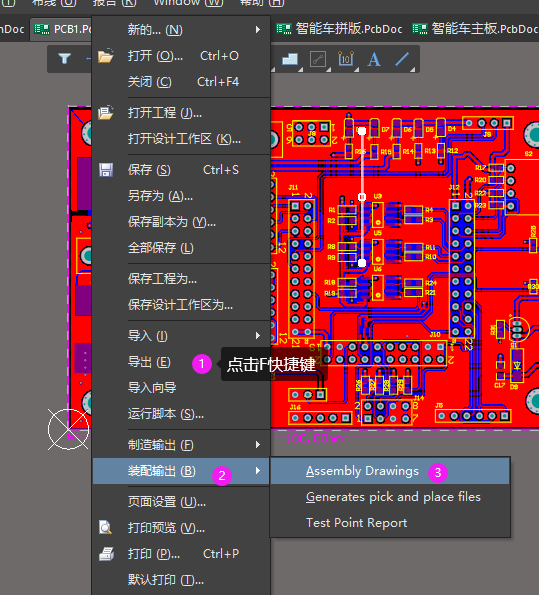

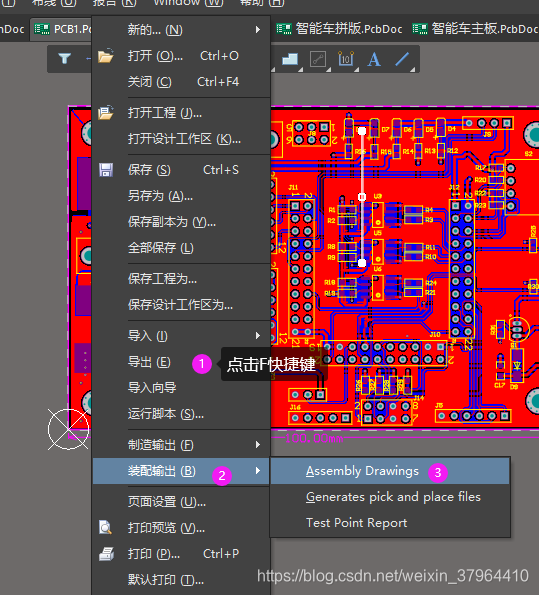

  1. 点击F,选择装配输出

在这里插入图片描述

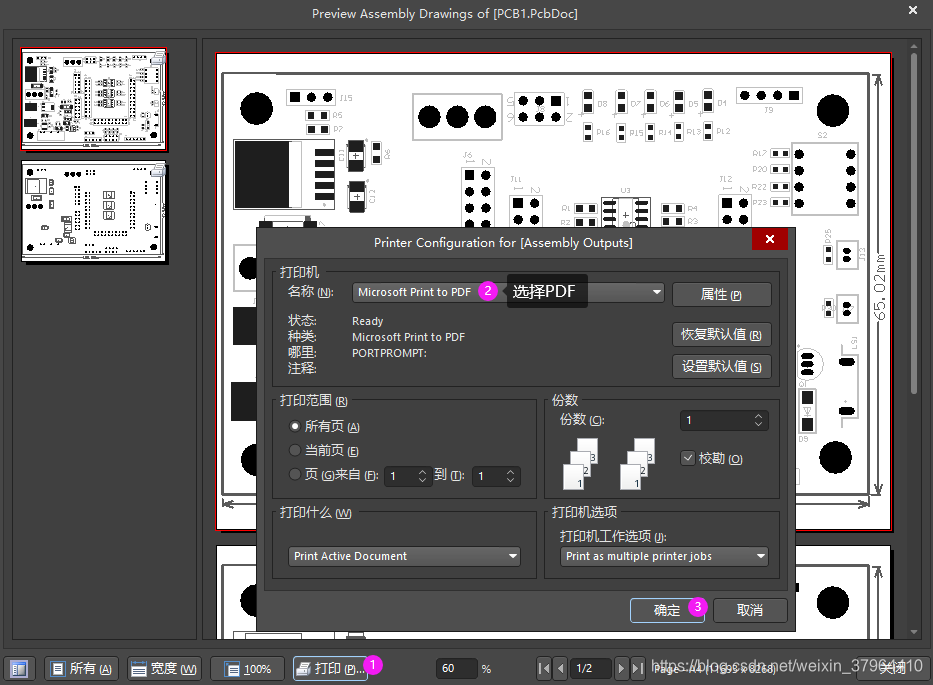

2. 保存装配图,点击确定后,将PDF保存到指定目录即可。
在这里插入图片描述

法2:可保存出更清晰,式样更多的装配图

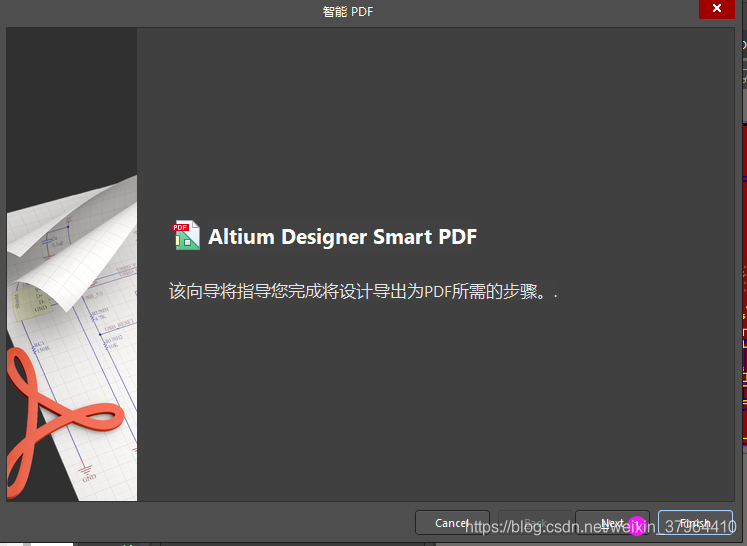

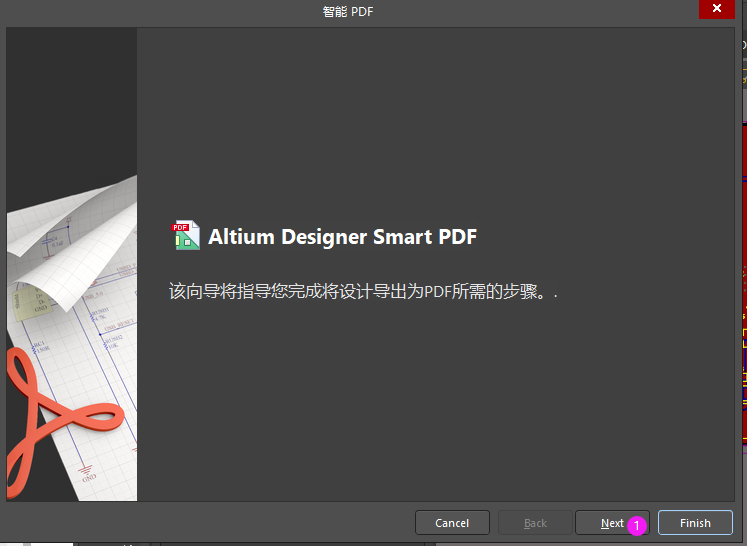

  1. 点击F快捷键,选择 智能PDF

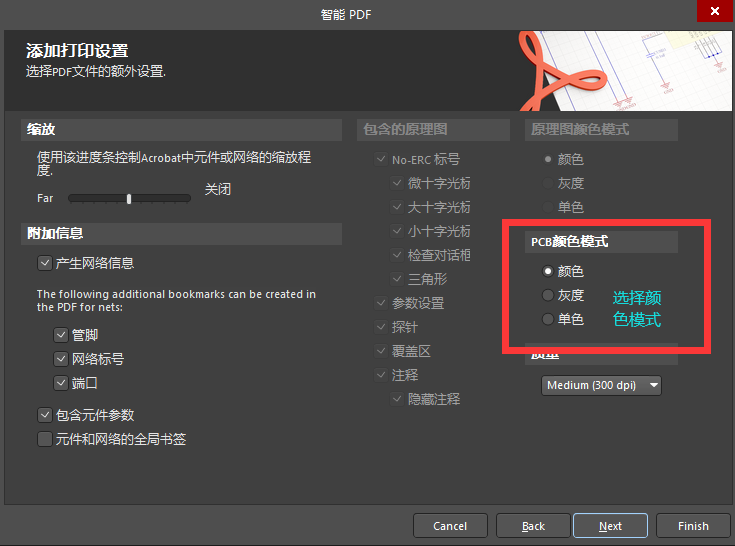

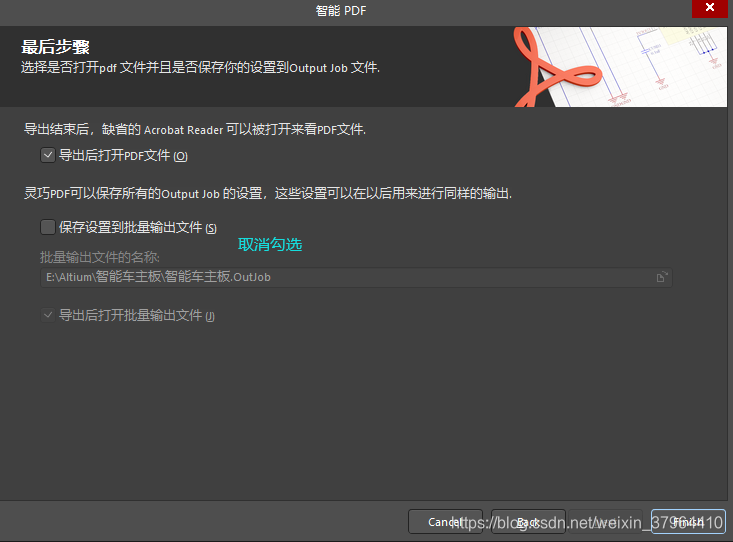

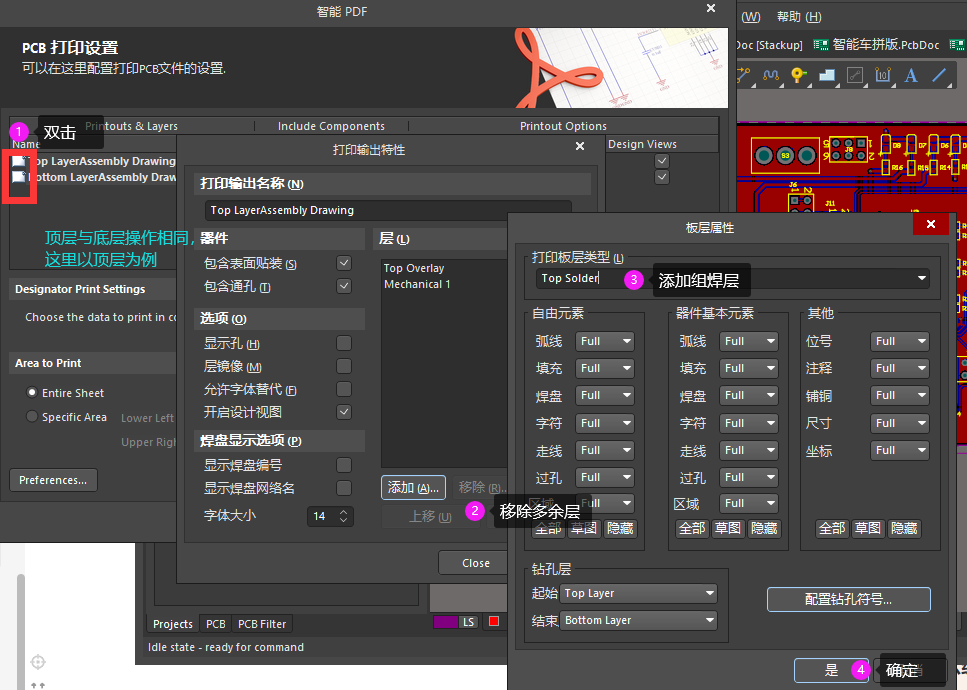

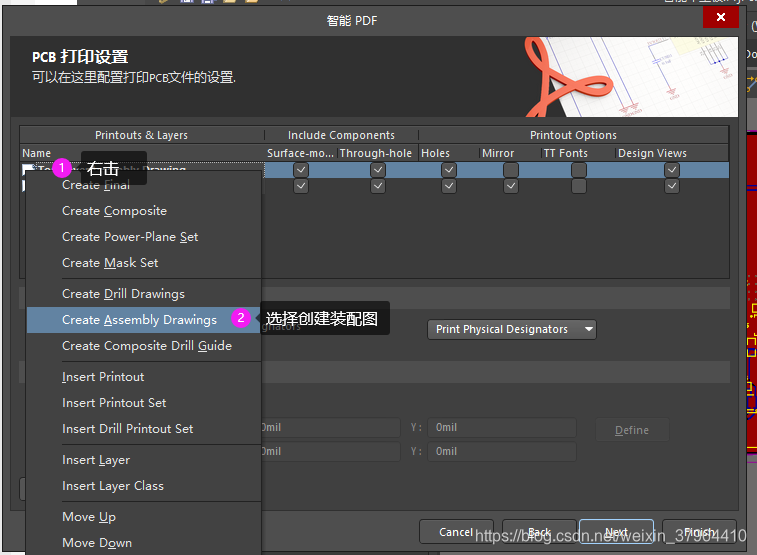

    在这里插入图片描述

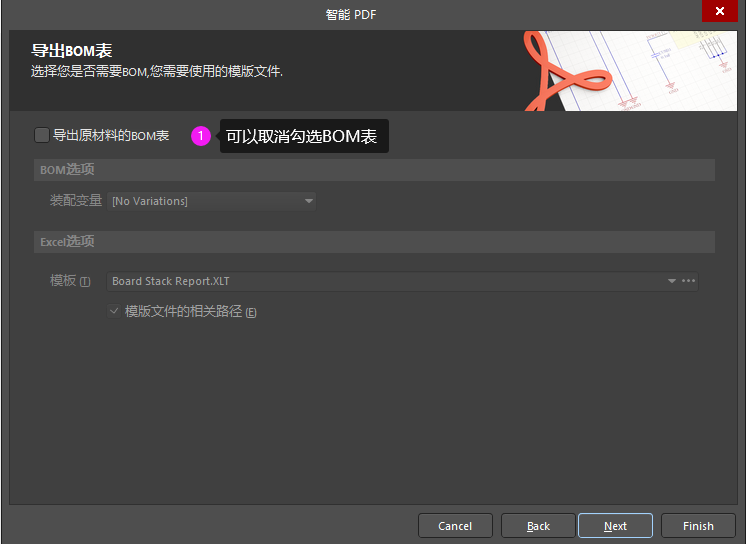

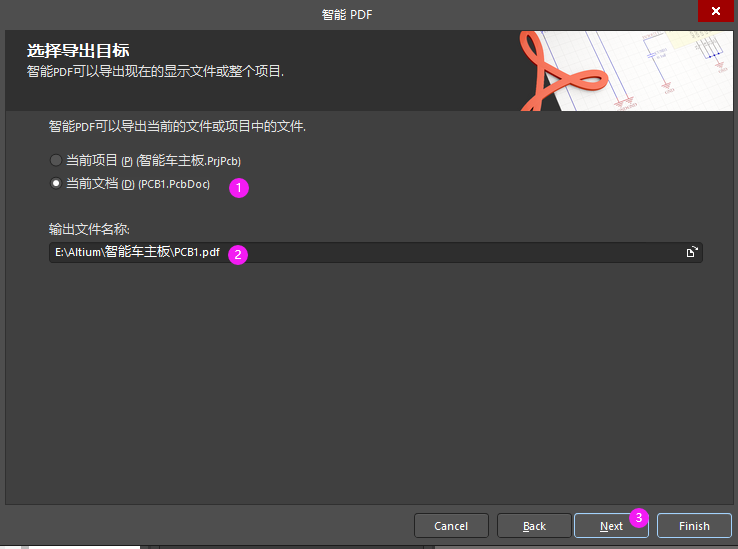

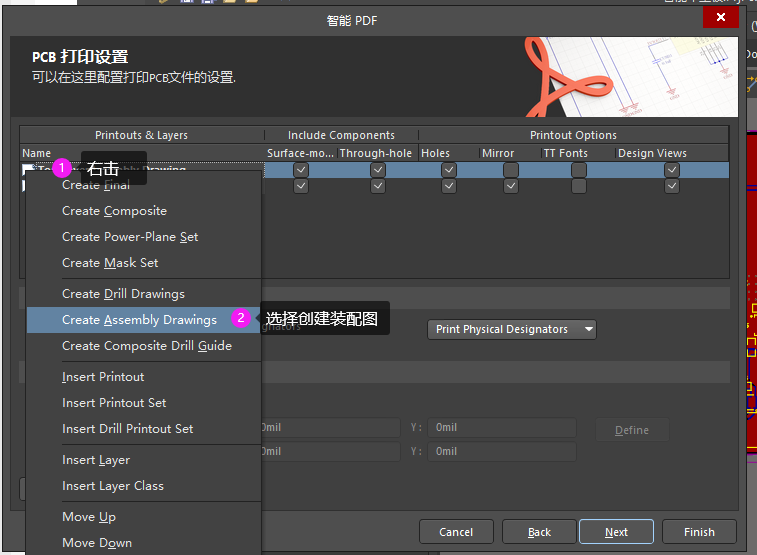

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2. BOM文件的输出

1.快捷键RI

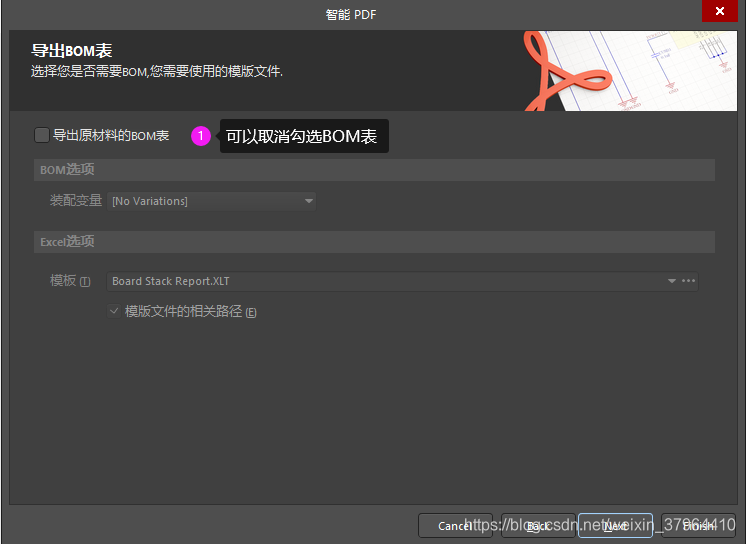

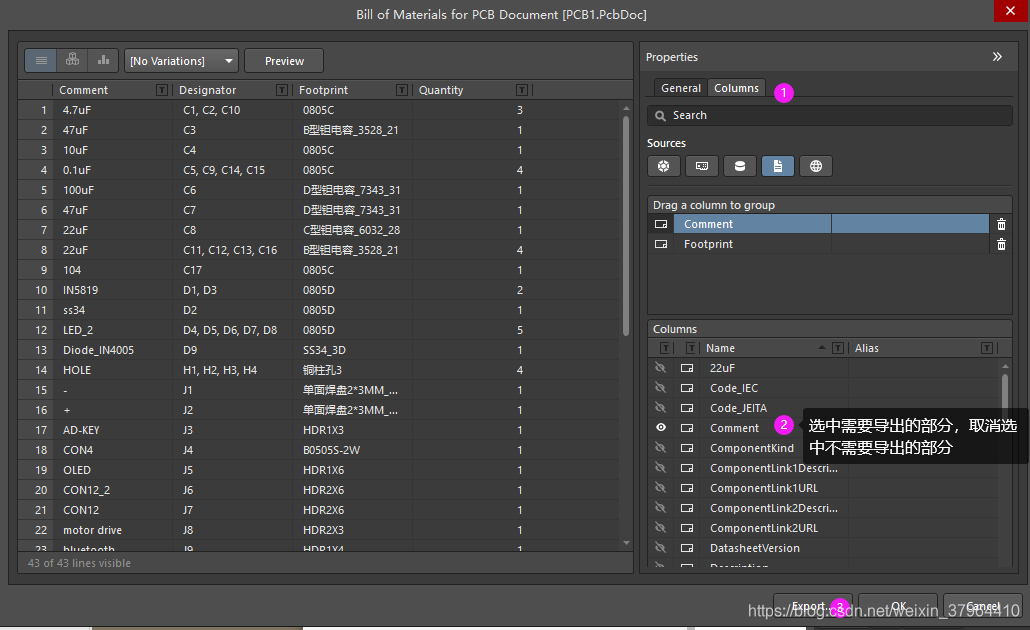

2.设置BOM表中的内容

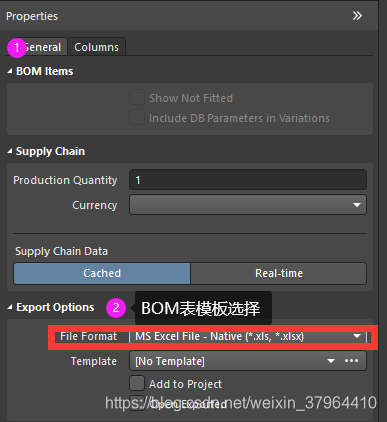

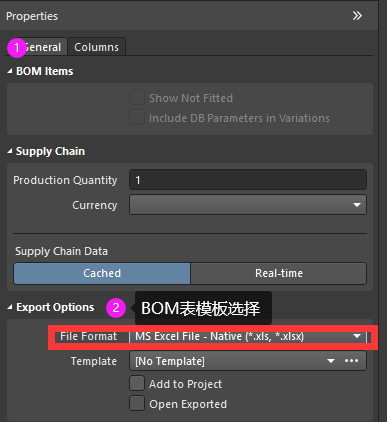

(1)BOM表模板选择:
在这里插入图片描述

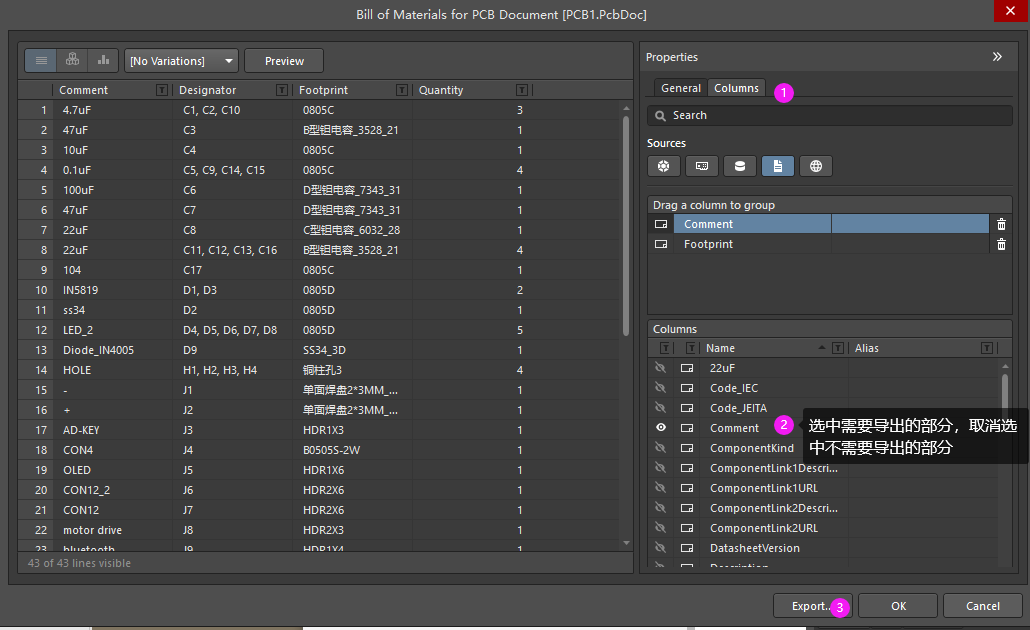

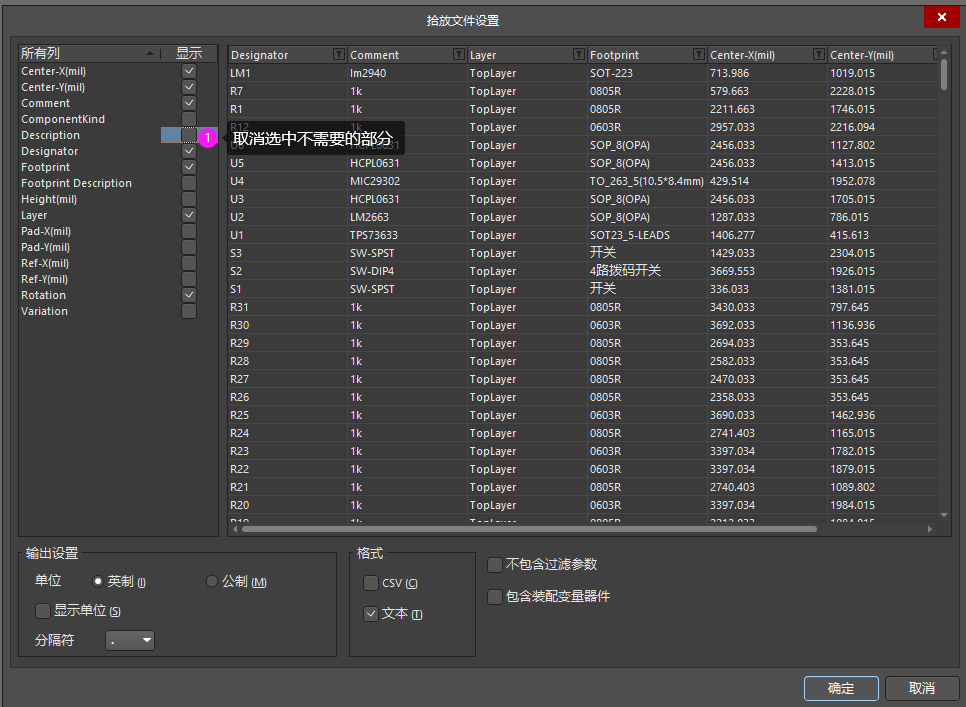

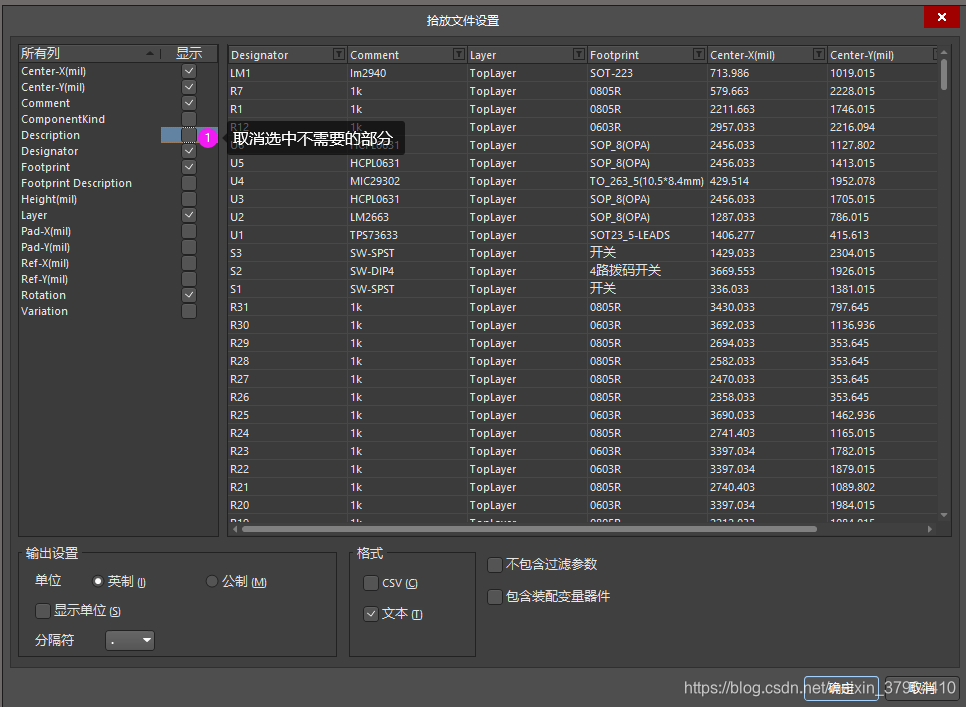

(2)BOM表内容选择:
在这里插入图片描述

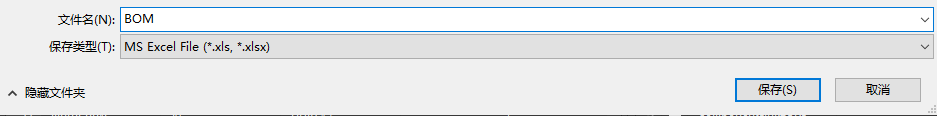

保存BOM表即可
在这里插入图片描述

3. Gerber文件的输出

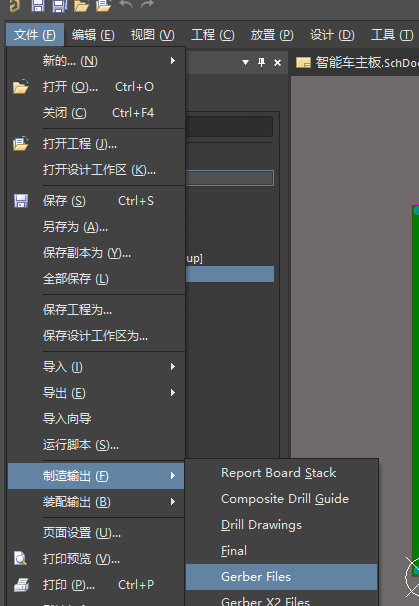

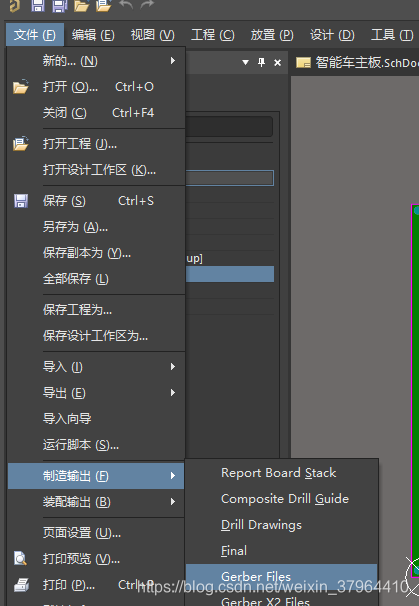

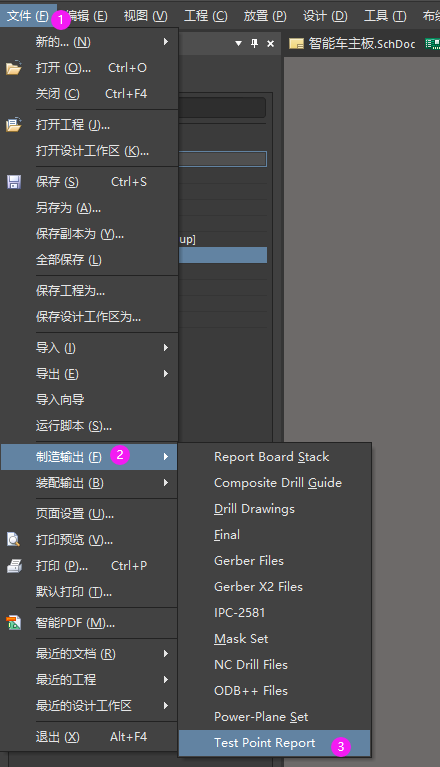

1.按下图选择Gerber Files 输出

在这里插入图片描述

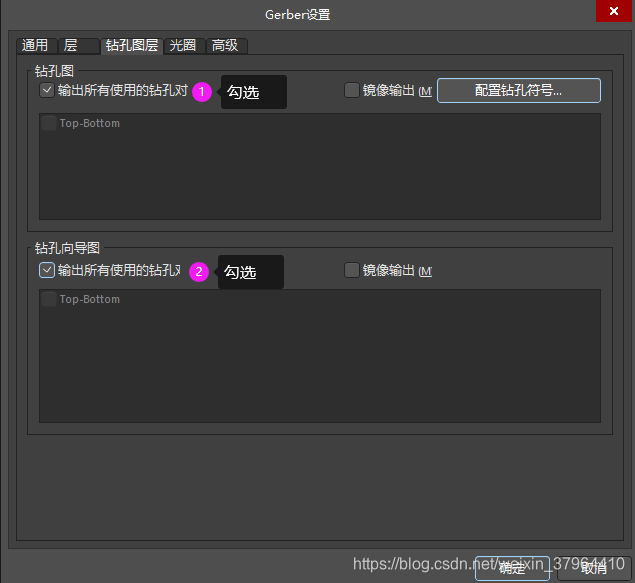

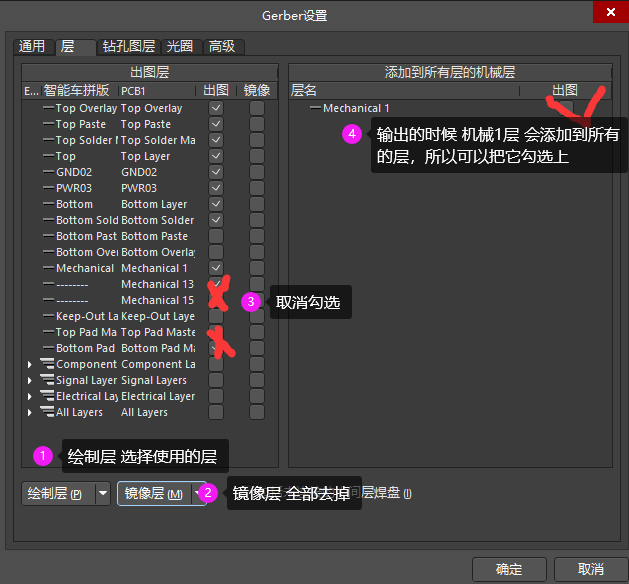

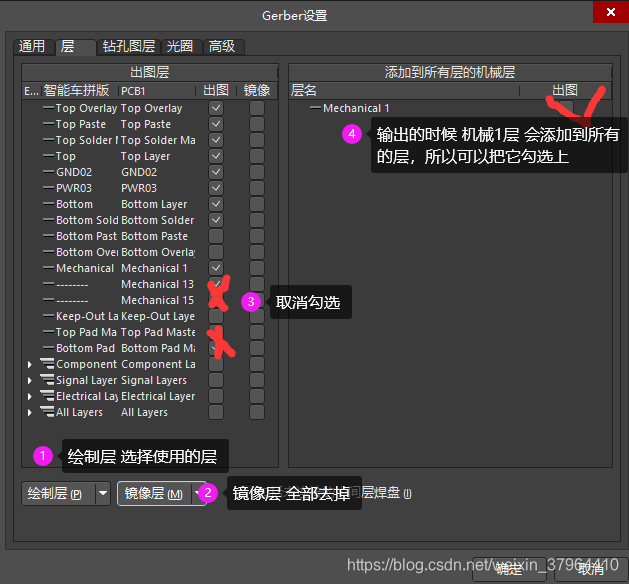

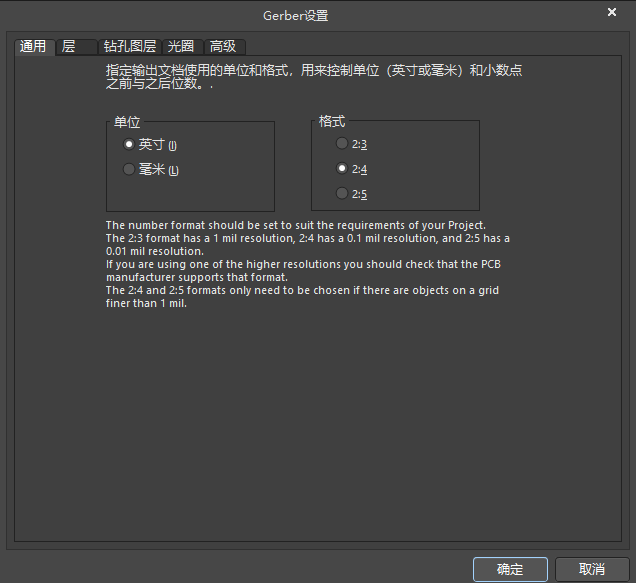

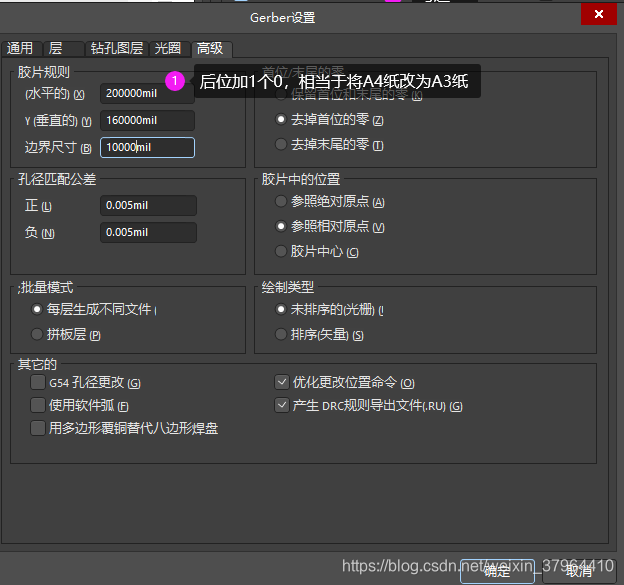

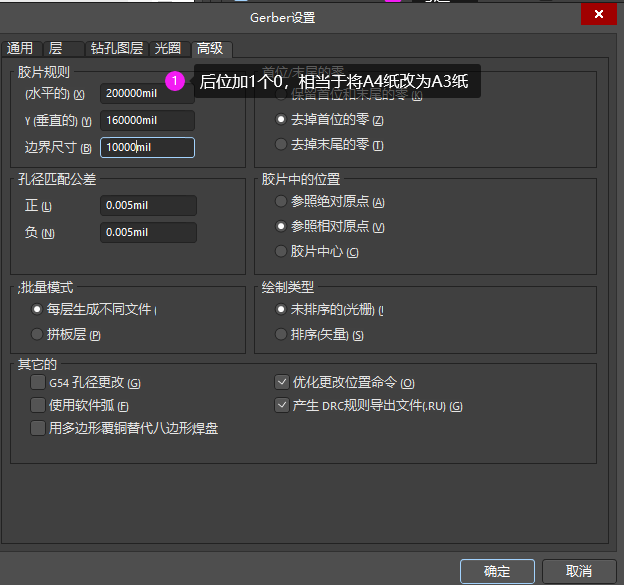

通用设置:
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

光圈 默认即可。

在这里插入图片描述
即Gerber文件输出成功。

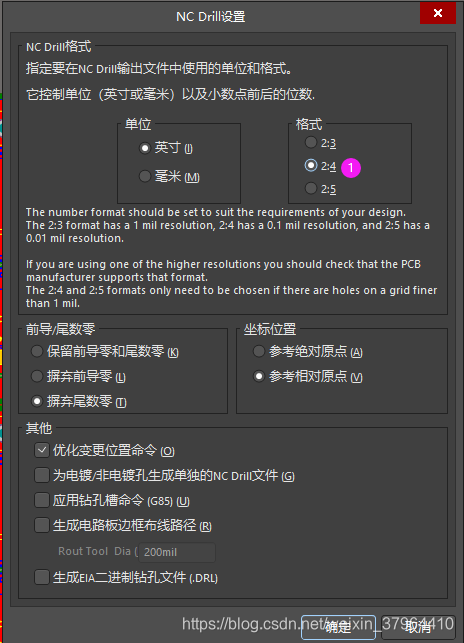

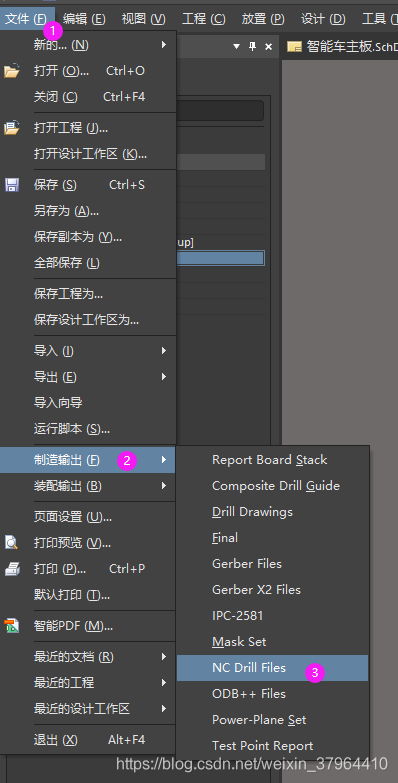

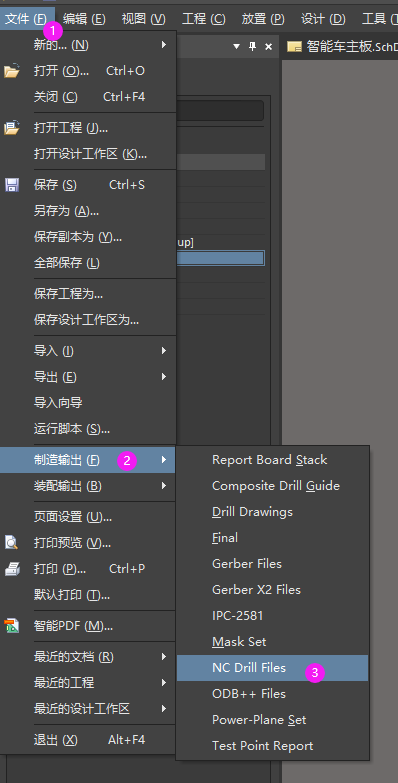

输出钻孔文件

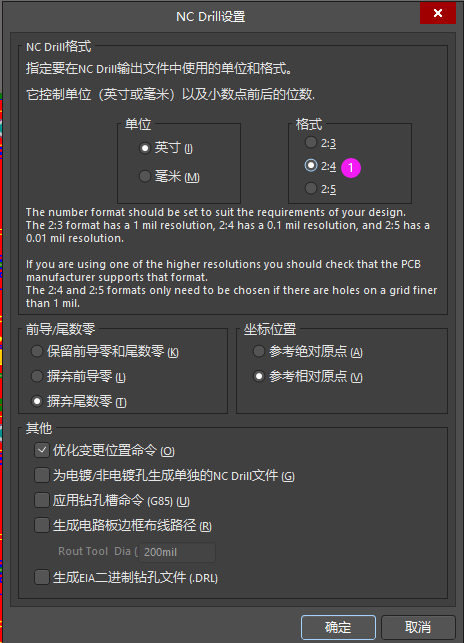

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

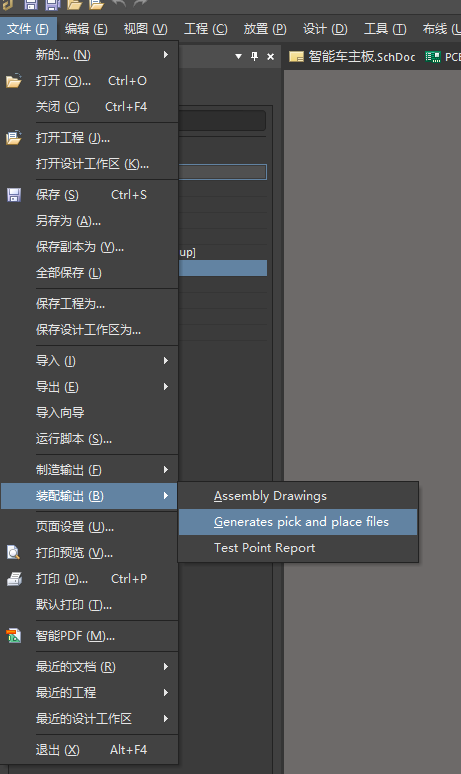

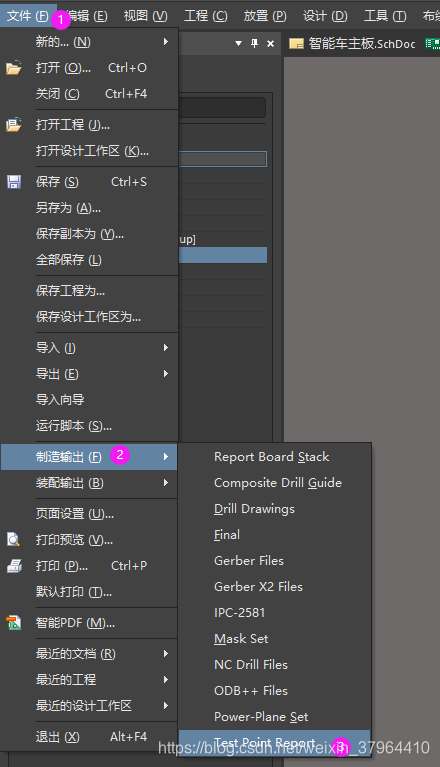

输出坐标文件:

在这里插入图片描述
在这里插入图片描述

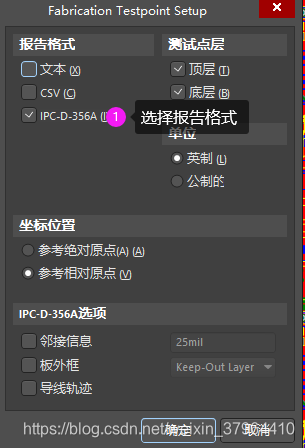

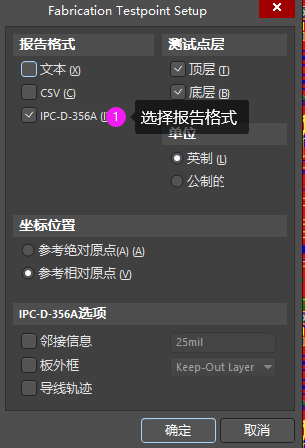

输出IPC网标:

在这里插入图片描述
在这里插入图片描述

  1. 规范文件的整理

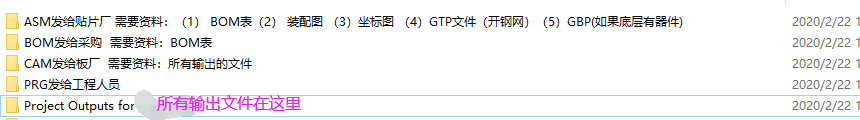

    在这里插入图片描述
