毕业前参加了一个嵌入式得课程,其中,最后涉及到一个嵌入式项目——智能小车,项目具体要求如下,在该课程中我在QT上实现了小车主板树莓派可远程控制客户端,可以在电脑上点击按钮实现小车得前进后退,左右转以及加减速。按下方向键和挡位健,即可启动小车,之后可以换挡和按字母键(A W D Z S Q E)进行前 左 右 后 停 加减速转换,同时可以开启自动驾驶模式,遇到障碍物会启动超声波模块探测作出反应,探测地面黑色胶带路线进行导航,但是转弯没有调整的特别好,小弯转的比较好,大弯容易跑过,可能是马力太大。。。



具体资源链接:https://download.csdn.net/download/l5678go/12182669

Python 智能小车项目

本项目主要锻炼python编程能力,和小车组织控制动手能力,涉及到的内容有:

树莓派的基本使用

系统安装,网络配置,工作安装,远程控制

树莓派主要模块

超声波模块,寻迹模块,电机驱动,网络编程

智能小车满足功能如下

1:组装小车可以独立移动

2:键盘控制前进,后退,左转,右转,加速,减速

3:寻迹导航

4:超声波避障

5:远程控制前进,后退,左转,右转,加速,减速

   客户端QT实现,服务器树莓派python实现(采用多线程)

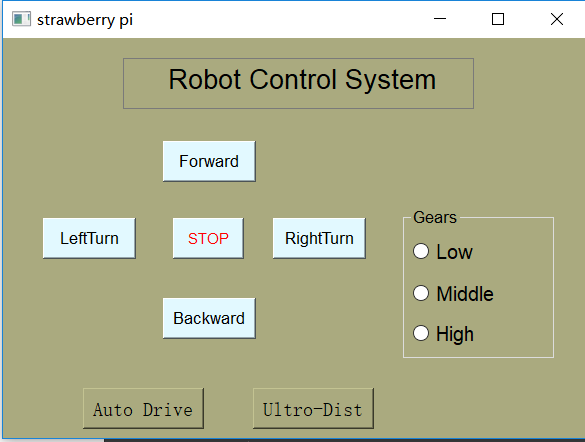

QT界面图:

  • 循迹模块检测原理:黑线的检测原理红外发射管发射光线到路面,红外光遇到白底则被反射,接收管接收到反射光,经施密特触发器整形后输出低电平;当红外光遇到黑线时则被吸收,接收管没有接收到反射光,经施密特触发器整形后输出高电平。在实际操作的时候需要调整该模块的电阻,使得发射管在对着黑线与地面时,对应的LED灯为亮和灭两种状态。

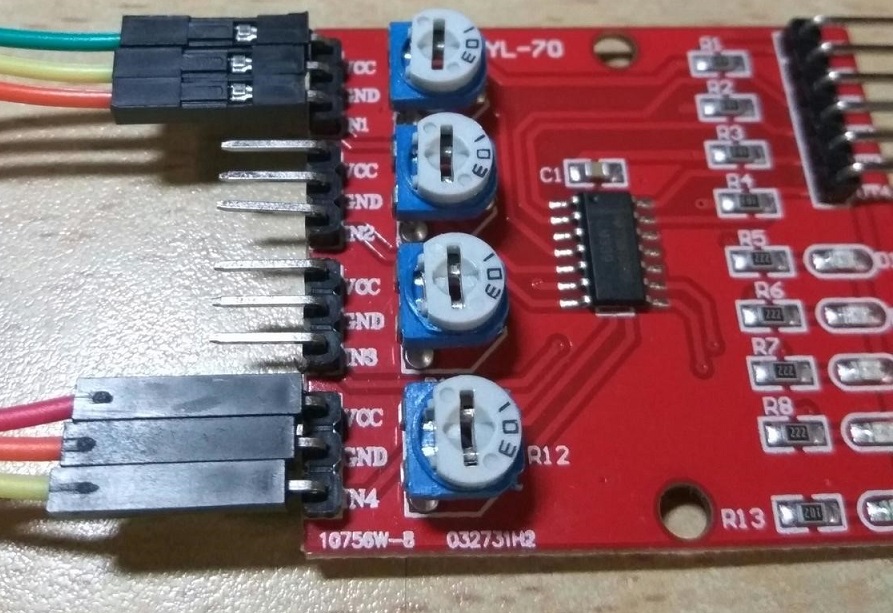

探测红外线模块对应的连接方法:

模块电路板中,每个与红外线探测器相连的接口共有三种口,分别是:VCCGNDIN1/2/3/4

在模块电路板与树莓派相连的接口中,也有三种口:VCCGNDOUT(1/2/3/4)

在电路板与红外探测器之间连接时,按照对应接口:

VCC - VCC GND - GND IN – OUT

在电路板与树莓派之间连接时,按照对应接口:

VCC - 3.3V GND - GND OUT - GPIO

OUT1OUT4接在GPIO22 GPIO24

详见博客https://www.cnblogs.com/lihanxiang/p/8451299.html

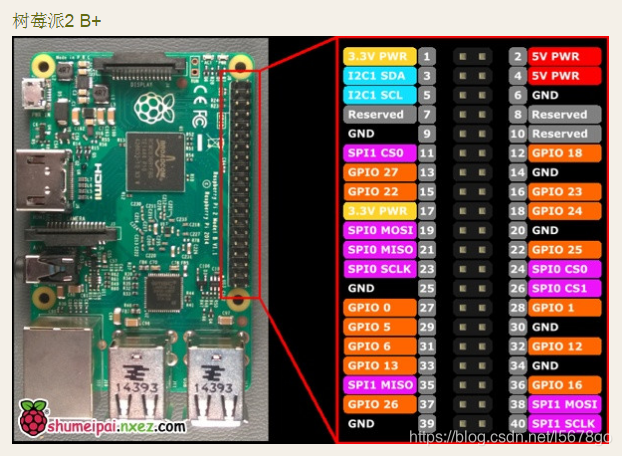

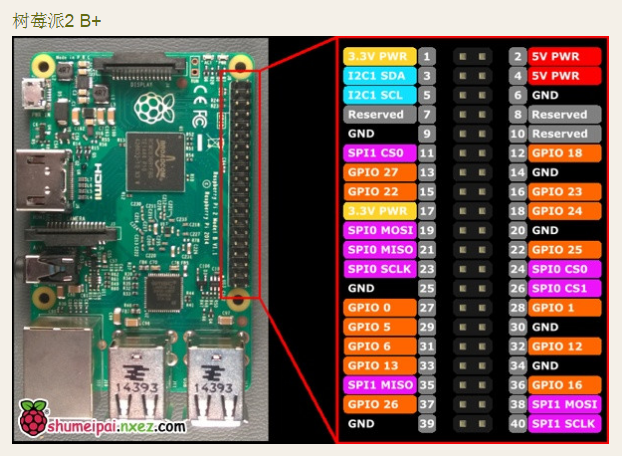

  • 树莓派引脚图如下:
