UML类图

• 类与抽象类
  类分三层 第一层表示类的名称如果是抽象类用斜体表示，第二层表示类的字段和属性（+表示public，-表示private，#表示protected），第三层表示 行为和方法。


• 接口
  接口有以下两种表示方式。第一层表示接口名称，第二程表示接口方法


• 继承

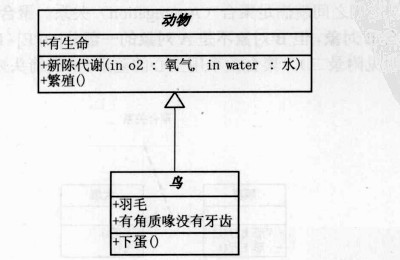

  类与类之间的继承关系用空心三角形加实线表示


• 实现接口

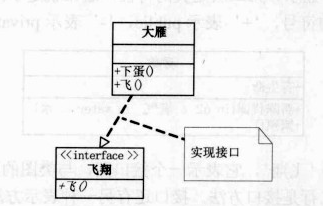

  实线一个接口 空实心三角形加虚线表示


• 关联关系
  用实线箭头表示


• 聚合关系

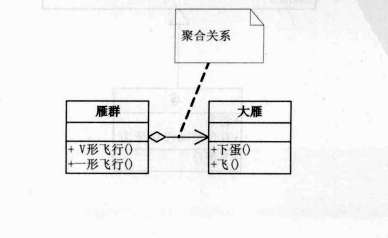

• 空心菱形加实心箭头表示


• 合成（组合）关系
  实心菱形加实心箭头表示 两端的数字叫做基数 表明这一端的类可以有几个实例 。下图表示 一只鸟可以用手两只翅膀。


• 依赖关系
  虚线箭头表示
